СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

4AT(H4DOTC)-12

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

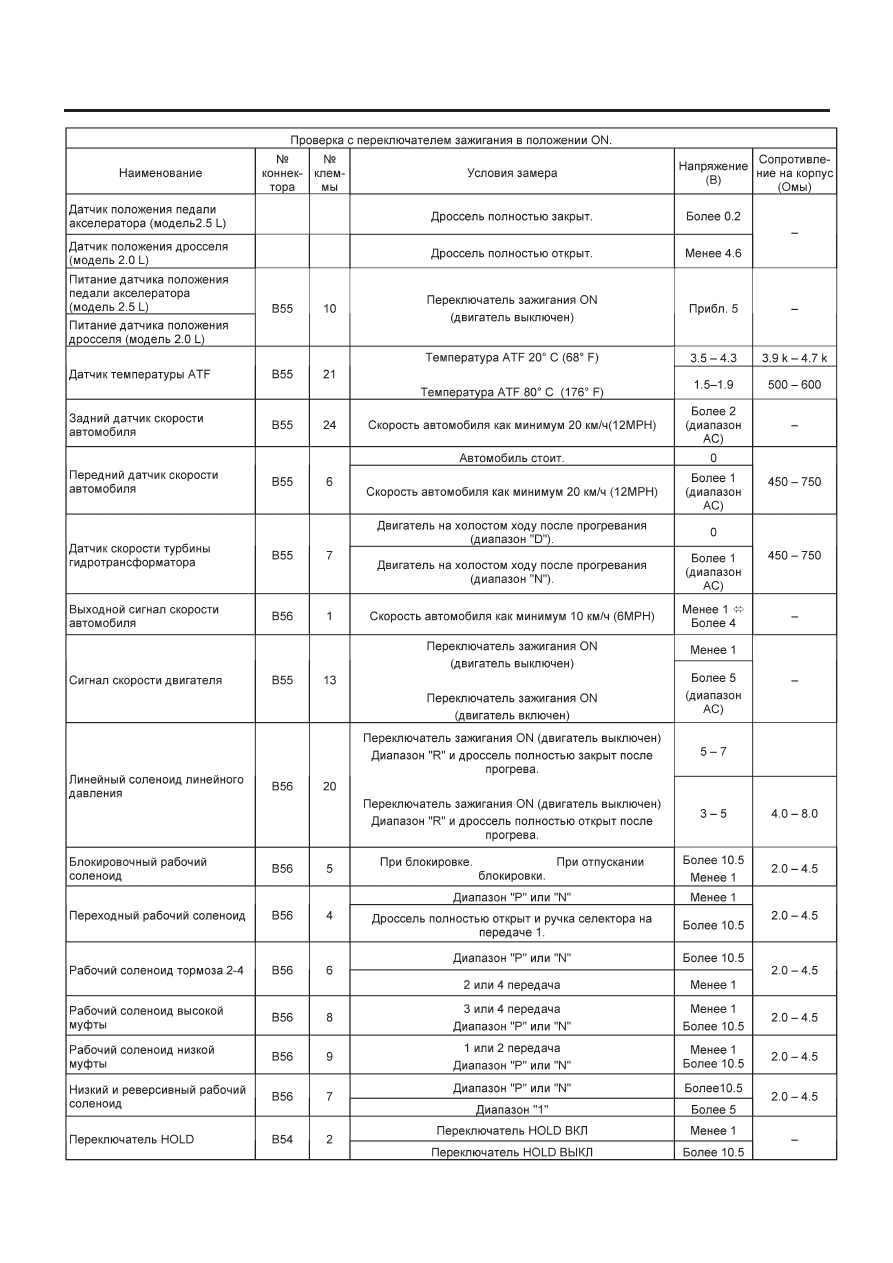

5. Сигнал I/O Модуля управления трансмиссией

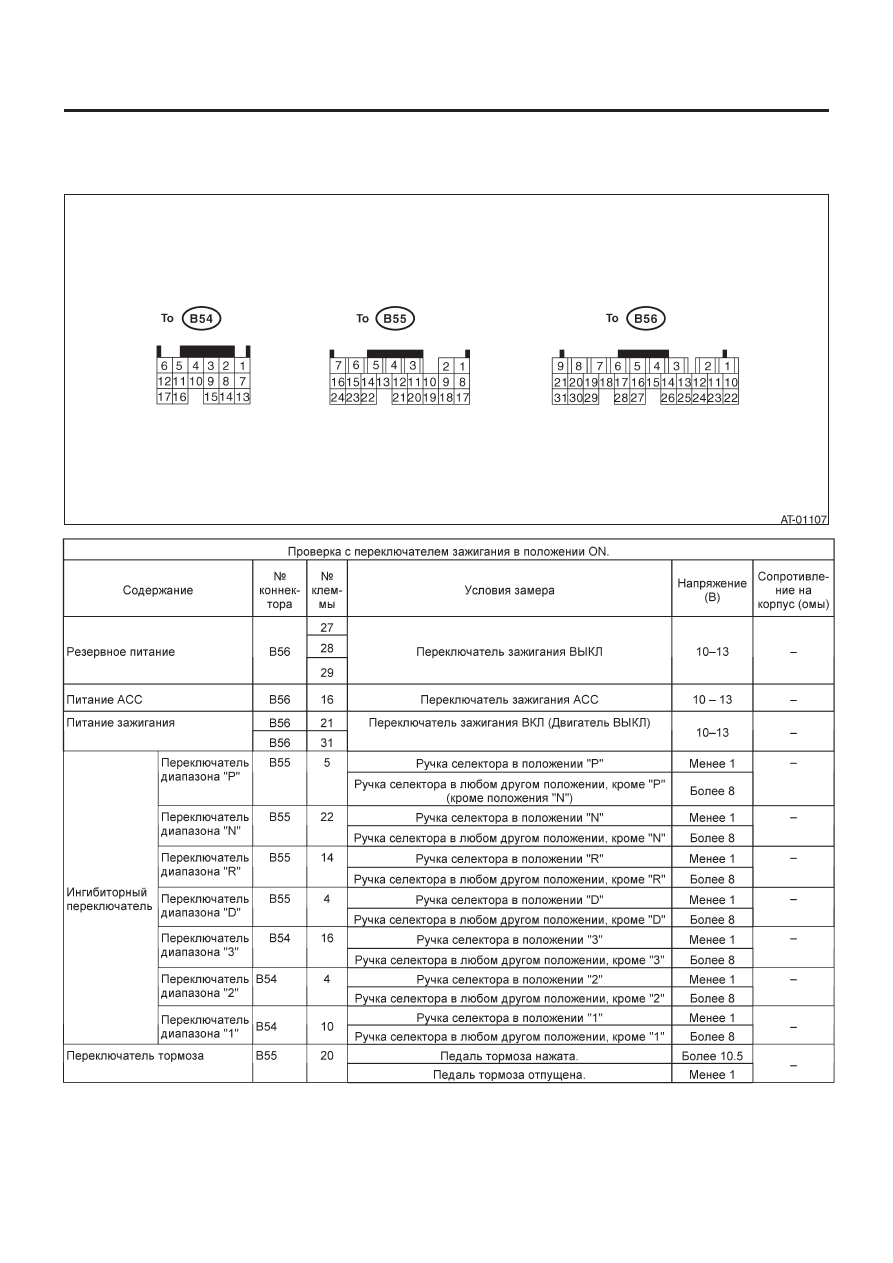

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

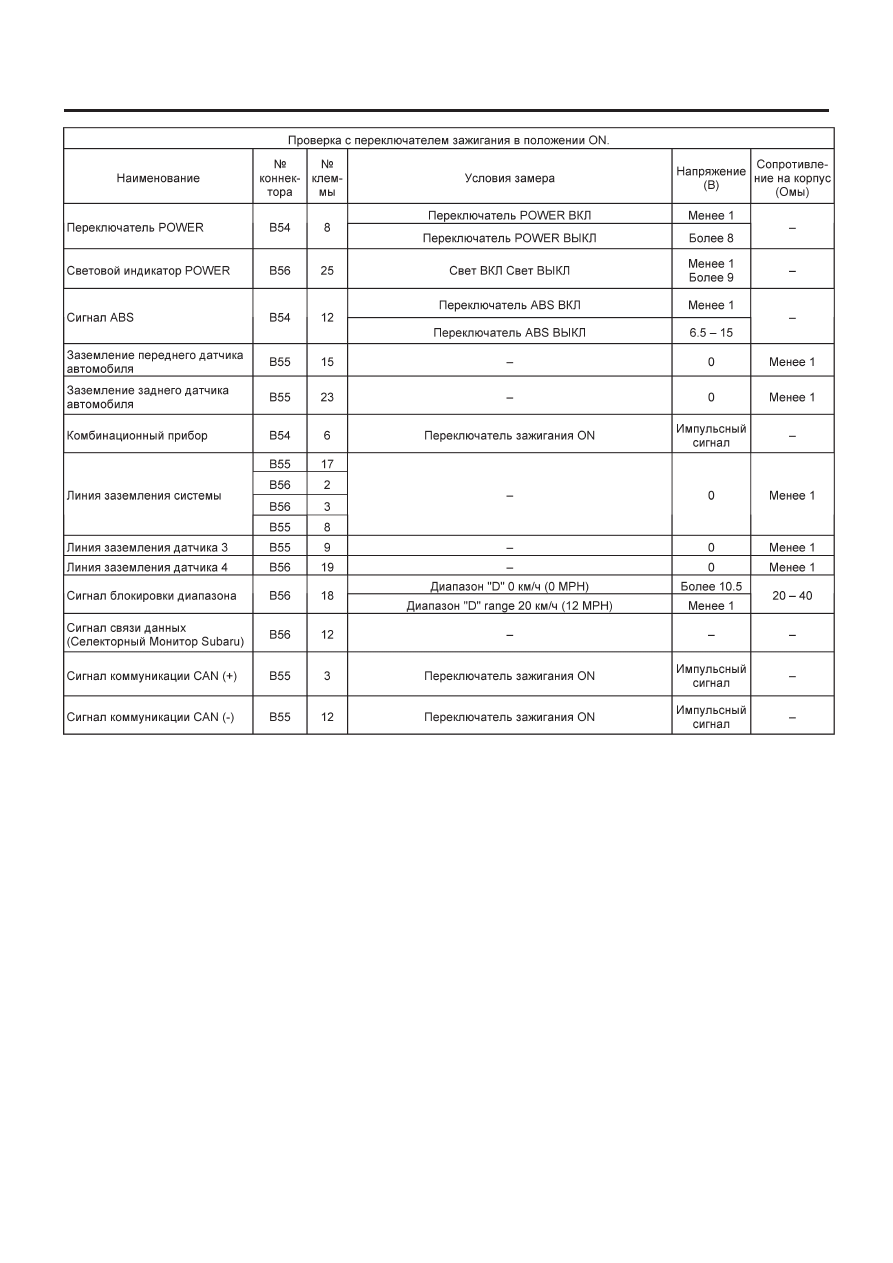

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

4AT(H4DOTC)-13

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

4AT(H4DOTC)-14

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

4AT(H4DOTC)-15

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

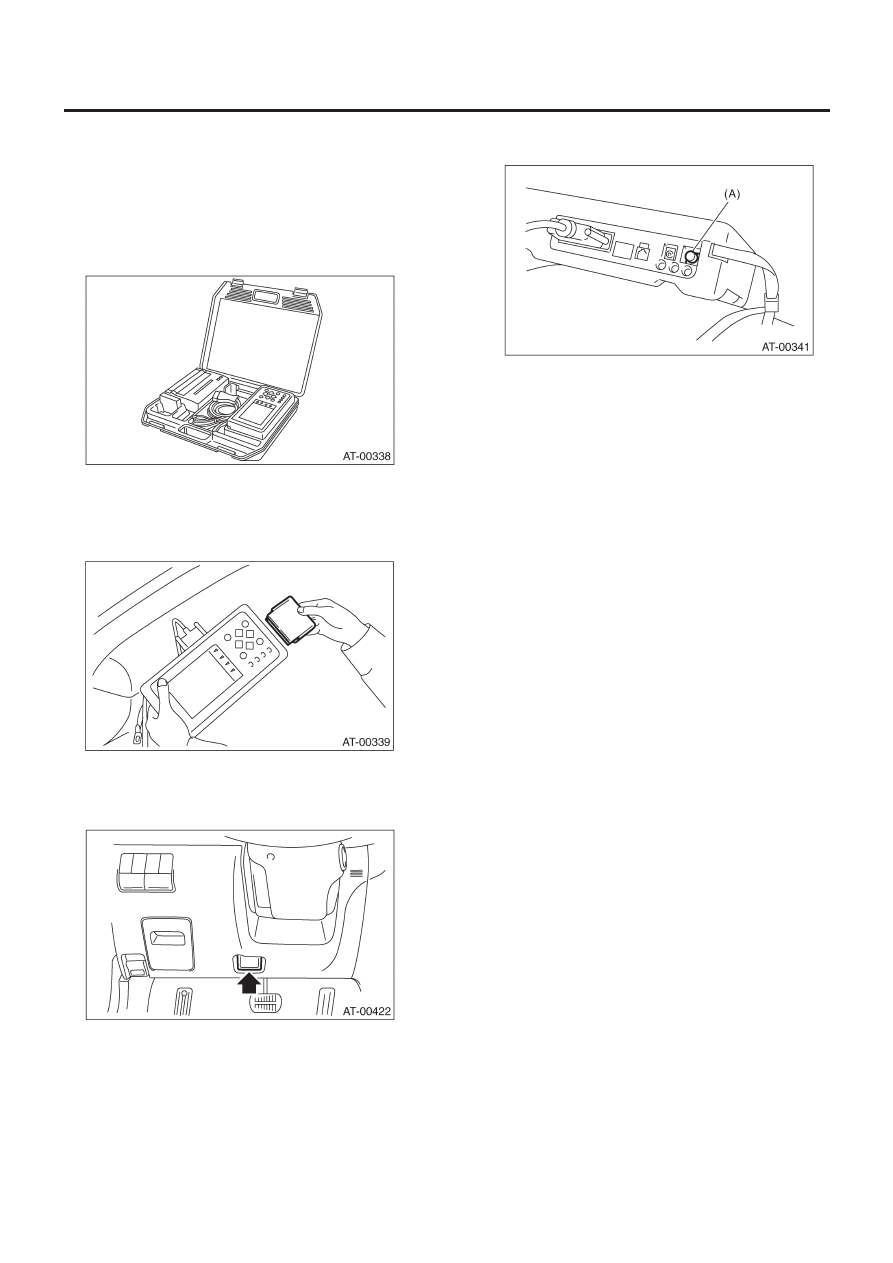

6. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC)

1) Подготовьте набор Селекторного Монитора  Subaru.

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор  Subaru. <См.
4AT(H4DOTC)-7, ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ, Об-
щее описание.>

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1) Коннектор связи данных расположен в нижней части

панели инструментов (со стороны водителя).

(2) Подсоедините диагностический кабель к коннектору

связи данных.

ПРИМЕЧАНИЕ:
Не подсоединяйте другие сканирующие инструменты, кроме
Селекторного Монитора Subaru и инструмента общего ска-
нирования OBD-II.

5) Поверните зажигание в положение ON (двигатель выклю-
чен) и включите Селекторный Монитор Subaru.

(A)   Сетевой переключатель

6) В «Главном меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
7) В   «Меню выбора системы»   выберите {Система управле-
ния трансмиссией} и нажмите клавишу  [YES].
8) Нажмите клавишу [YES] после того, как высветится инфор-
мация о типе трансмиссии.
9) В   «Диагностике трансмиссии»   выберите {Отображение
DTC} и нажмите клавишу [YES].
10) В «Отображении DTC» выберите {Запомненный  DTC} и
нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для детальной информации о процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.
• Для информации о деталях, касающихся DTC, см. Список
диагностического кода неполадки (DTC). <См. 4AT(H4DOTC)-
35, Список диагностического кода неполадки (DTC).>

2.  СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) В «Главном меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В   «Меню выбора системы»   выберите {Система управле-
ния трансмиссией} и нажмите клавишу  [YES].
3) Нажмите клавишу [YES] после того, как высветится инфор-
мация о типе трансмиссии.
4) В   «Диагностике трансмиссии»   выберите {Отображение и
сохранение текущих данных}
и нажмите клавишу [YES].
5) В «Меню отображения данных» выберите {Отображение
данных} и нажмите клавишу [YES].
