КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ОПРОСА

4AT(H4DOTC)-4

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

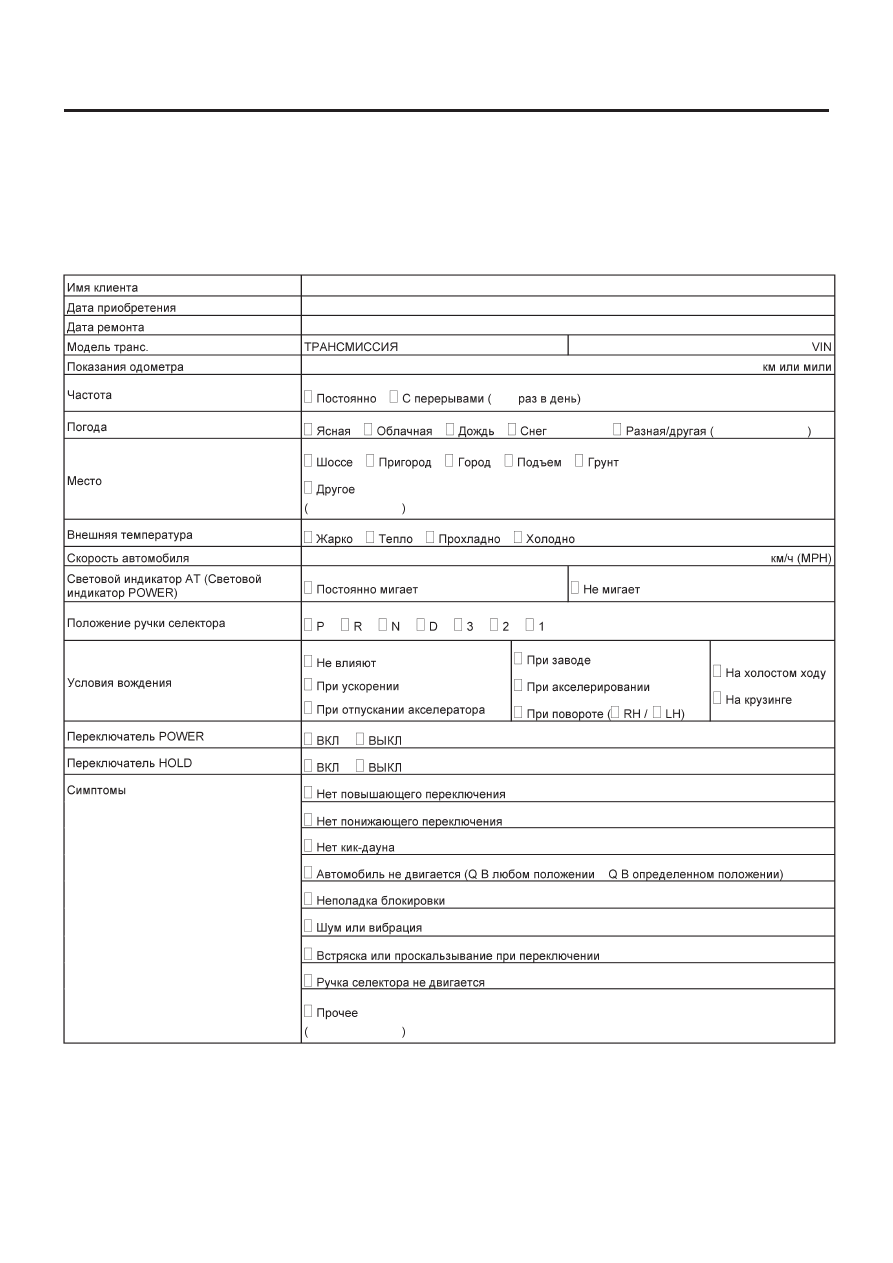

2. Контрольный список для опроса

A: ПРОВЕРКА

При возникновении проблемы проверьте следующие пункты.

ПРИМЕЧАНИЕ:
Используйте копии этой страницы для опроса клиентов.

ОБЩЕЕ ОПИСАНИЕ

4AT(H4DOTC)-5

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

3. ОБЩЕЕ ОПИСАНИЕ

A: ОСТОРОЖНО

• Дополнительная сдерживающая система "Пневмоподушка
безопасности"
Проводка системы пневмоподушки безопасности проходит
рядом с модулем управления двигателем (TCM).

ОСТОРОЖНО:
• Вся проводка и коннекторы системы пневмоподушки
безопасности окрашены в желтый цвет. Не применяйте
электротестовое оборудование для этой цепи.
• Следите за тем, чтобы не повредить проводку системы
пневмоподушки безопасности при диагностике и обслу-
живании TCM.

• Измерения
При измерении напряжения и сопротивления ECM, TCM или
датчиков используйте конический стержень диаметром ме-
нее 0.64 мм (0.025 in) во избежание плохого контакта. Не
вставляйте стержень более чем на 0.65 мм (0.256 in).

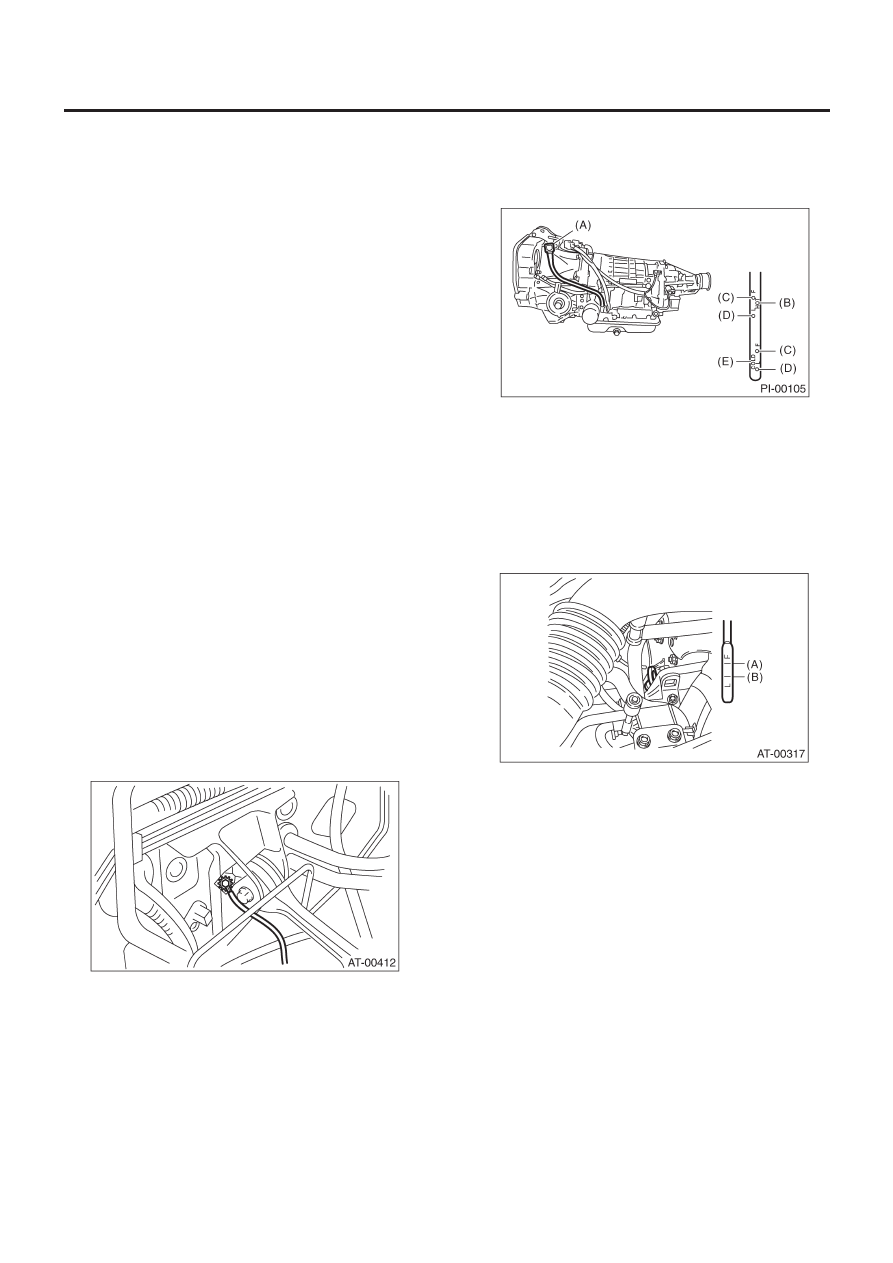

B:  ОСМОТР

1. АККУМУЛЯТОР

Измерьте напряжение аккумулятора и удельную плотность
электролита.

Стандартное напряжение: 12 В или больше

Удельная плотность: Выше 1.260

2. ЗАЗЕМЛЕНИЕ ТРАНСМИССИИ

Убедитесь в том, что болт клеммы заземления хорошо затянут.
Масса

Момент затяжки:

13 Н•м (1.3 кгс-м, 9.4 ft-lb)

3. УРОВЕНЬ ATF

Убедитесь в том, что уровень ATF соответствует специфика-
ции. <См. 4AT-30, ОСМОТР, Жидкость автоматической транс-
миссии.>

(А)  Измеритель уровня
(В) Сторона "HOT" (горячая)
(С) Верхний уровень
(D) Нижний уровень
(Е) Сторона "COLD" (холодная)

4.  УРОВЕНЬ МАСЛА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

Убедитесь в том, что уровень масла переднего дифференци-
ала соответствует спецификации. <См. 4AT-31, ОСМОТР,
Масло дифференциала.>

(A) Верхний уровень
(B) Нижний уровень

ОБЩЕЕ ОПИСАНИЕ

4AT(H4DOTC)-6

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

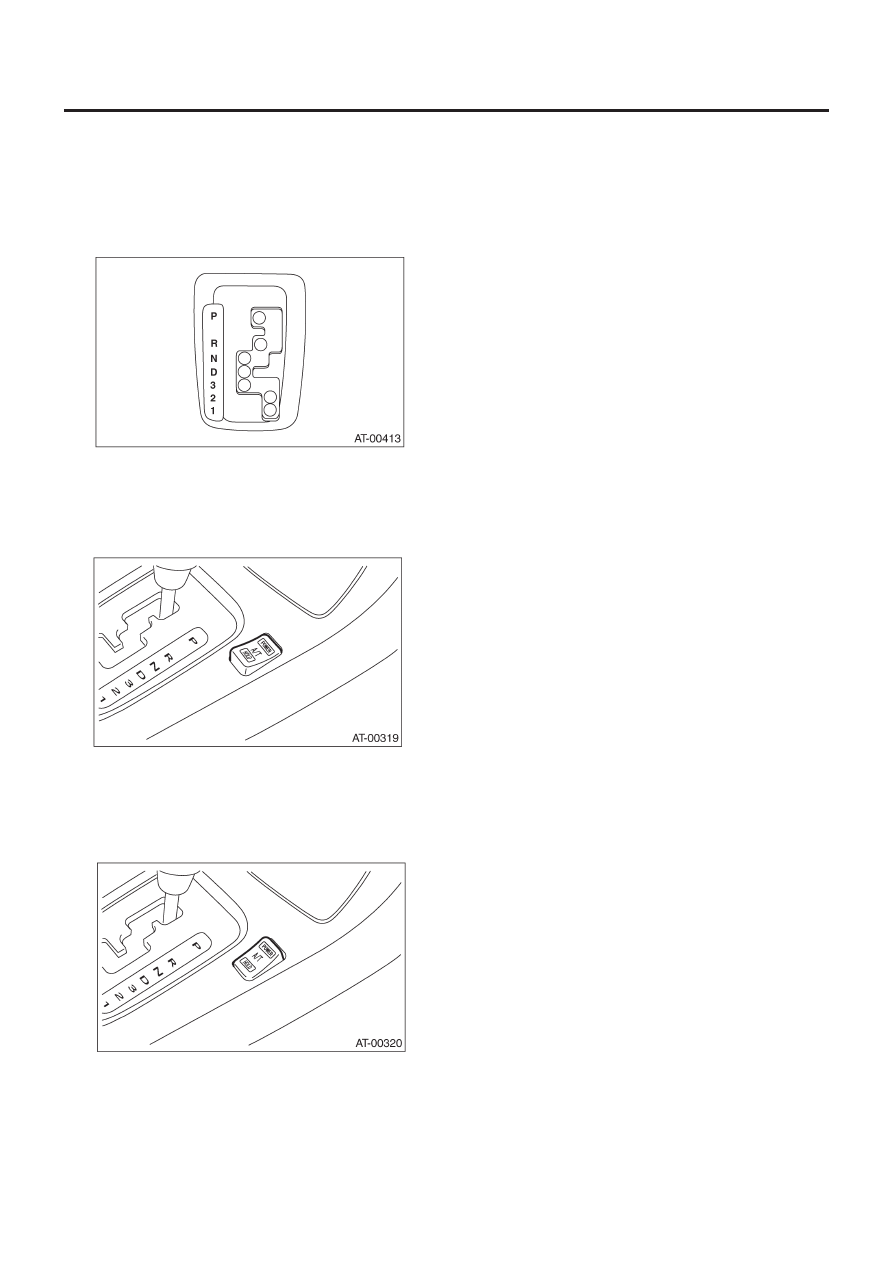

5. РАБОТА РУЧКИ СЕЛЕКТОРА ПЕРЕКЛЮЧЕНИЯ

Убедитесь в отсутствии ненормального шума, трения или
контакта в каждом положении  ручки селектора.

ПРЕДУПРЕЖДЕНИЕ:
При проверке работы ручки селектора остановите дви-
гатель.

6.  ПЕРЕКЛЮЧАТЕЛЬ POWER

Убедитесь в том, что световой индикатор POWER на комбина-
ционном приборе загорается, когда переключатель POWER
ставится в положение ON (ВКЛ).

7. ПЕРЕКЛЮЧАТЕЛЬ HOLD

Убедитесь в том, что световой индикатор HOLD на комбина-
ционном приборе загорается, когда переключатель HOLD
ставится в положение ON (ВКЛ).

ОБЩЕЕ ОПИСАНИЕ

4AT(H4DOTC)-7

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

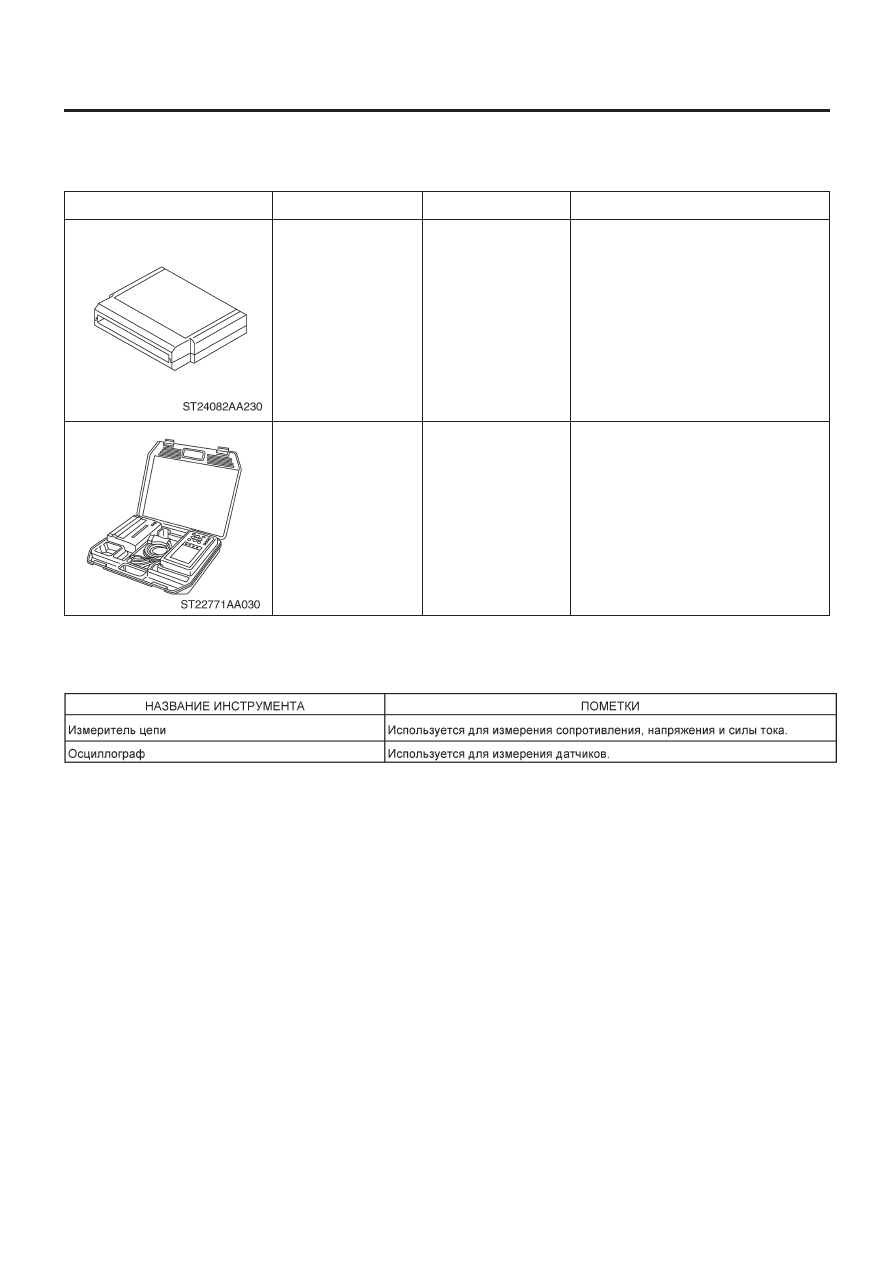

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230
(Новый инструмент)

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ
