МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

4AT(H4DOTC)-8

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

4. Местонахождение электрических компонентов

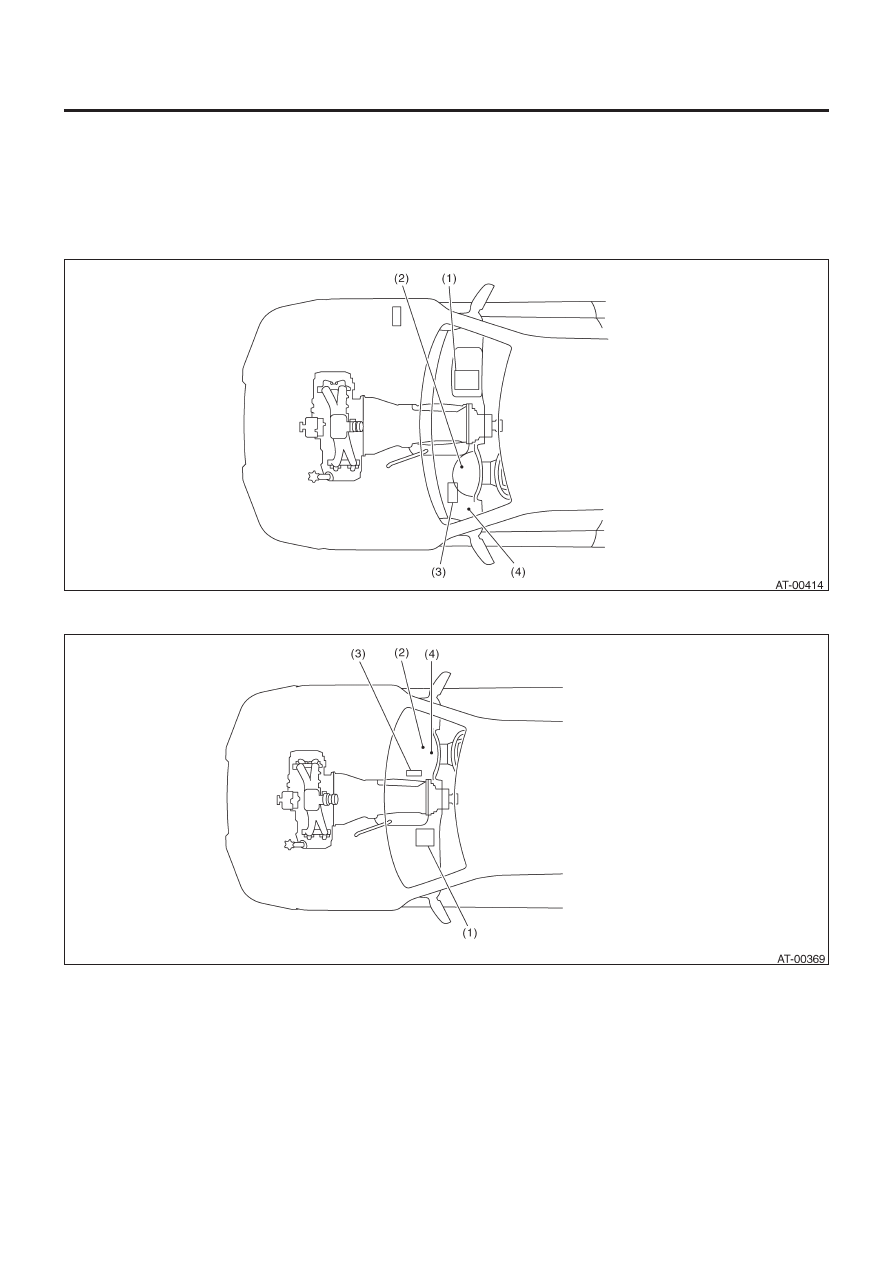

A:  РАСПОЛОЖЕНИЕ

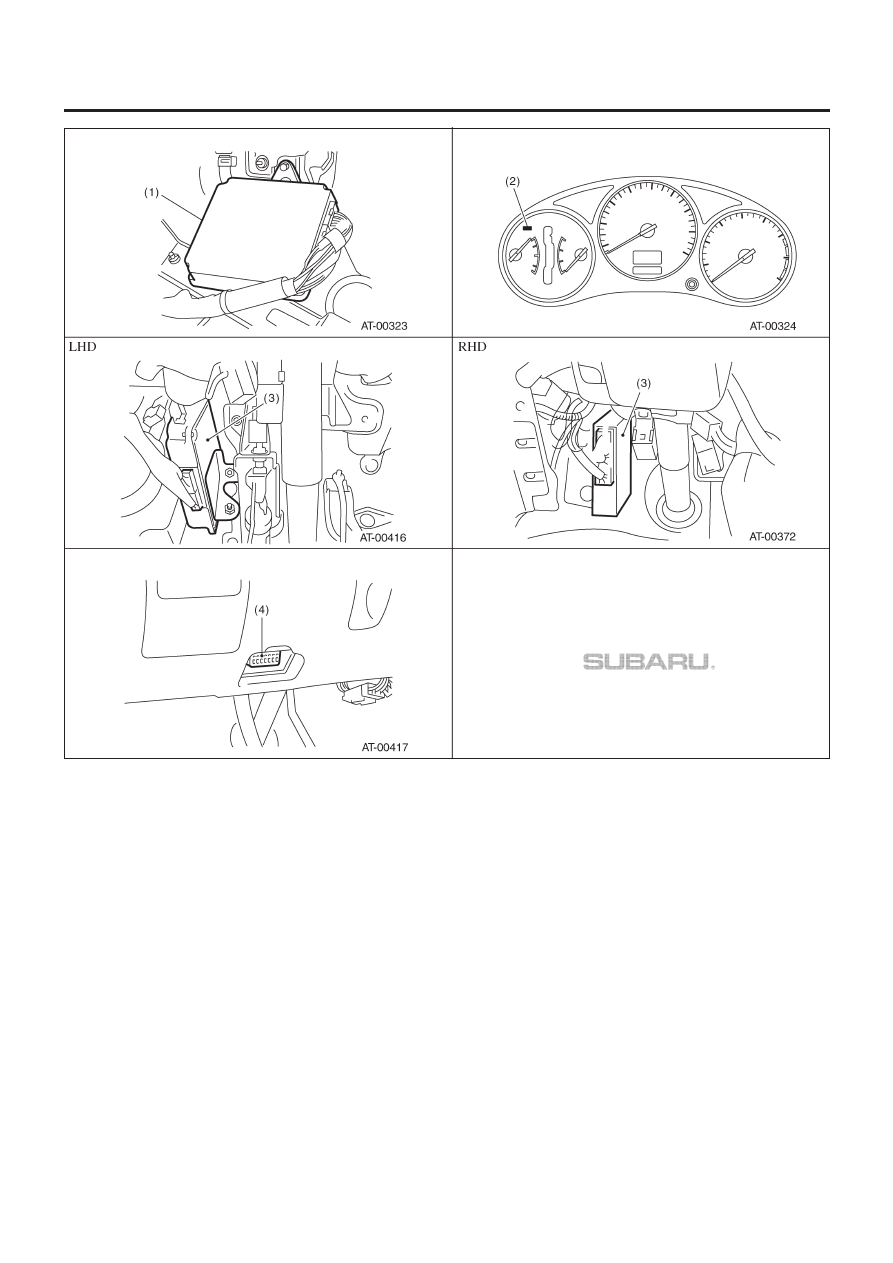

1. МОДУЛЬ УПРАВЛЕНИЯ

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

(1) Модуль управления двигателем (ECM)

(2) Световой индикатор АТ

(Световой индикатор POWER)

(3) Модуль управления трансмиссией (TCM)
(4) Коннектор связи данных

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

4AT(H4DOTC)-9

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

4AT(H4DOTC)-10

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

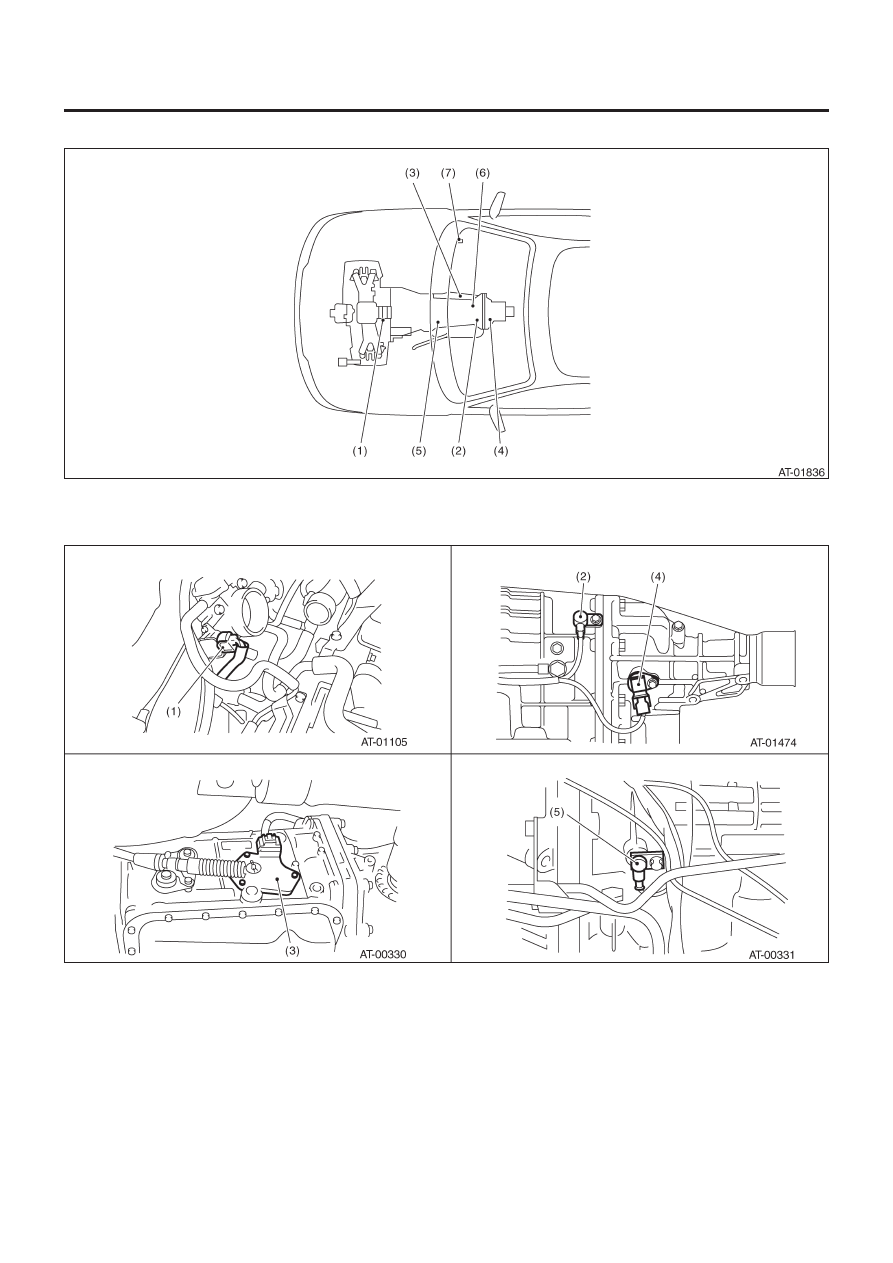

2. ДАТЧИК

(1) Датчик положения дросселя (модель 2.0 L)
(2) Передний датчик скорости автомобиля
(3) Ингибиторный переключатель

(4) Задний датчик скорости автомобиля
(5) Датчик скорости турбины

гидротрансформатора

(6) Датчик температуры ATF
(7) Датчик положения педали акселератора

(модель 2.5 L)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

4AT(H4DOTC)-11

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

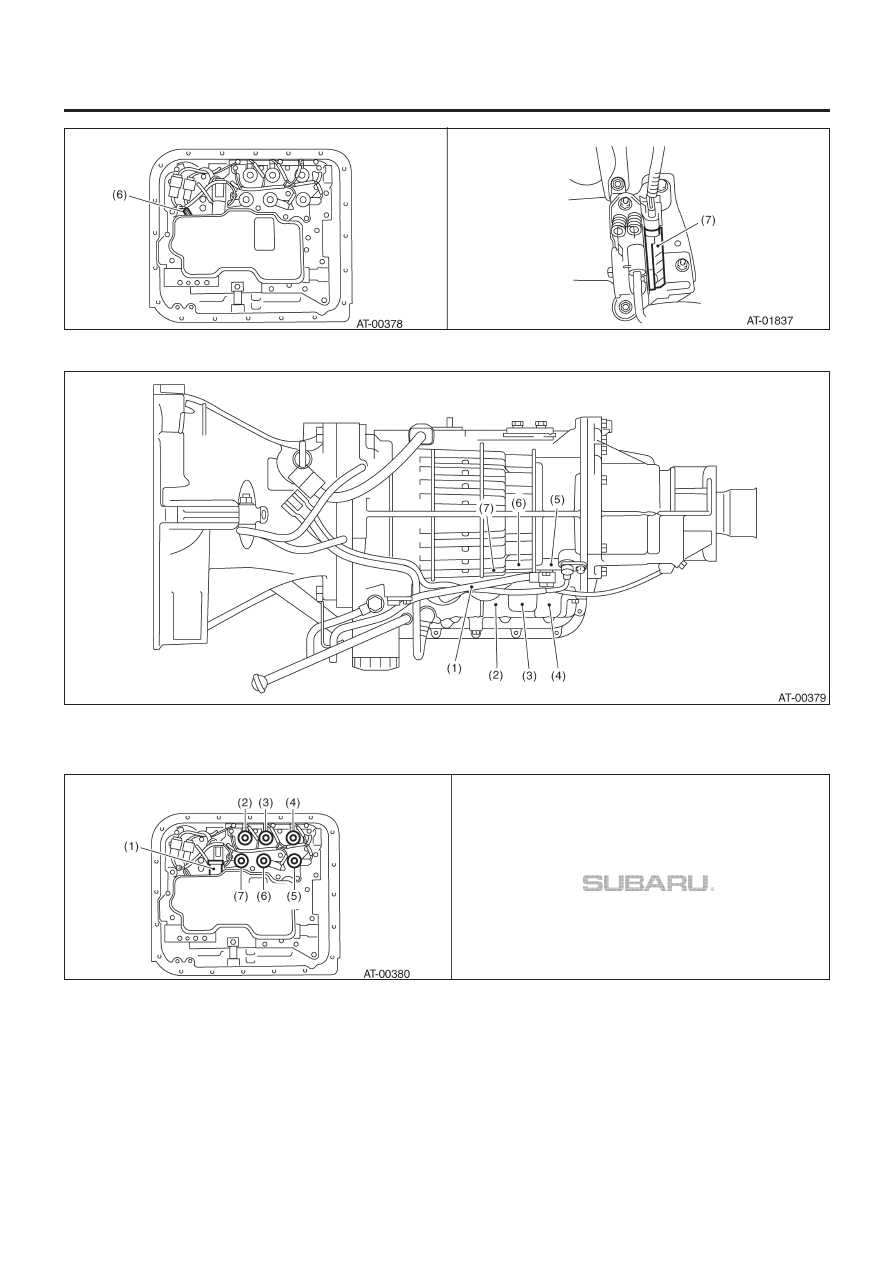

3. СОЛЕНОИД

(1) Линейный соленоид линейного давления
(2) Рабочий соленоид высокой муфты
(3) Рабочий соленоид тормоза 2-4

(4) Рабочий соленоид низкой муфты
(5) Переходный рабочий соленоид

(6) Низкий и реверсивный рабочий соленоид
(7) Блокировочный рабочий соленоид
