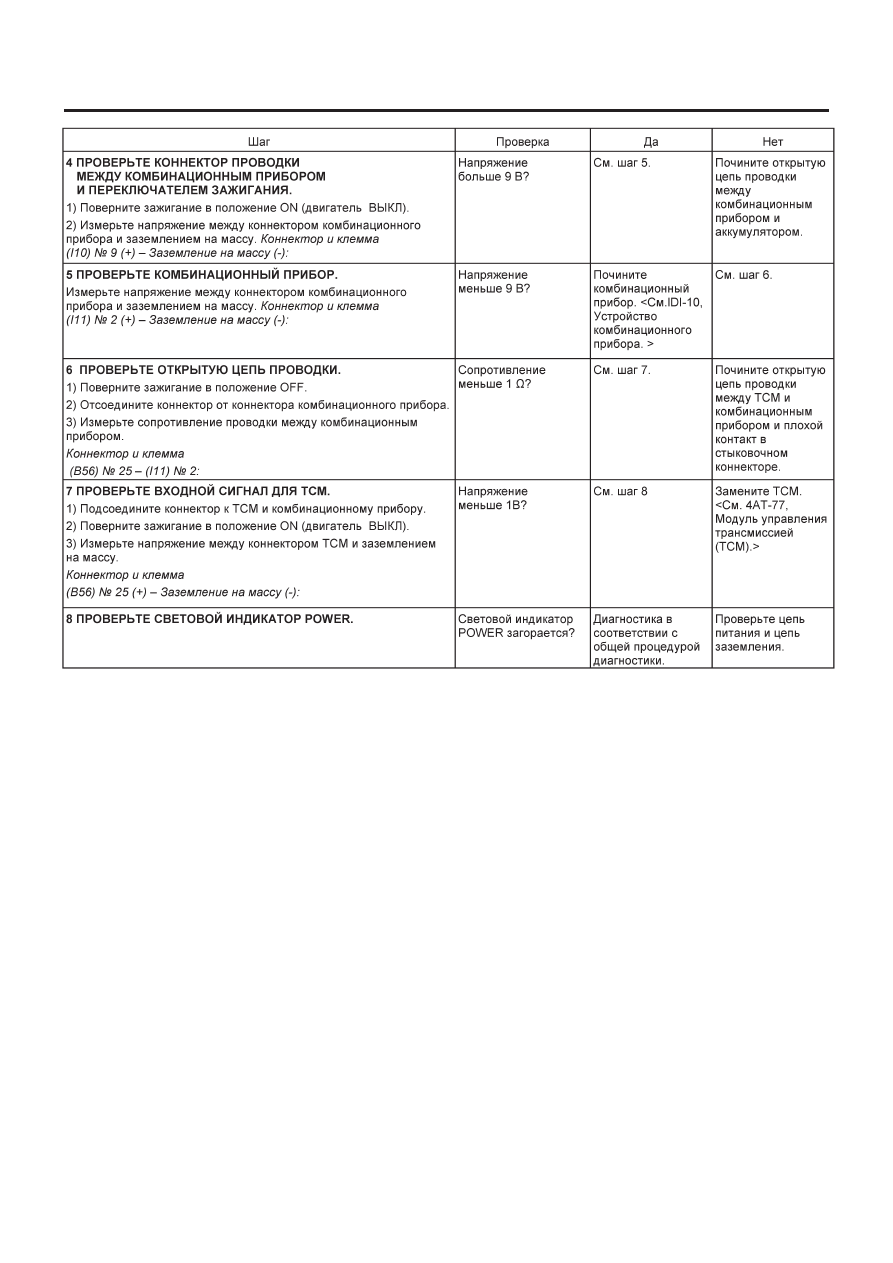

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4DOTC)-24

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4DOTC)-25

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

2. ПРОВЕРЬТЕ ПИТАНИЕ И ЛИНИЮ ЗАЗЕМЛЕНИЯ

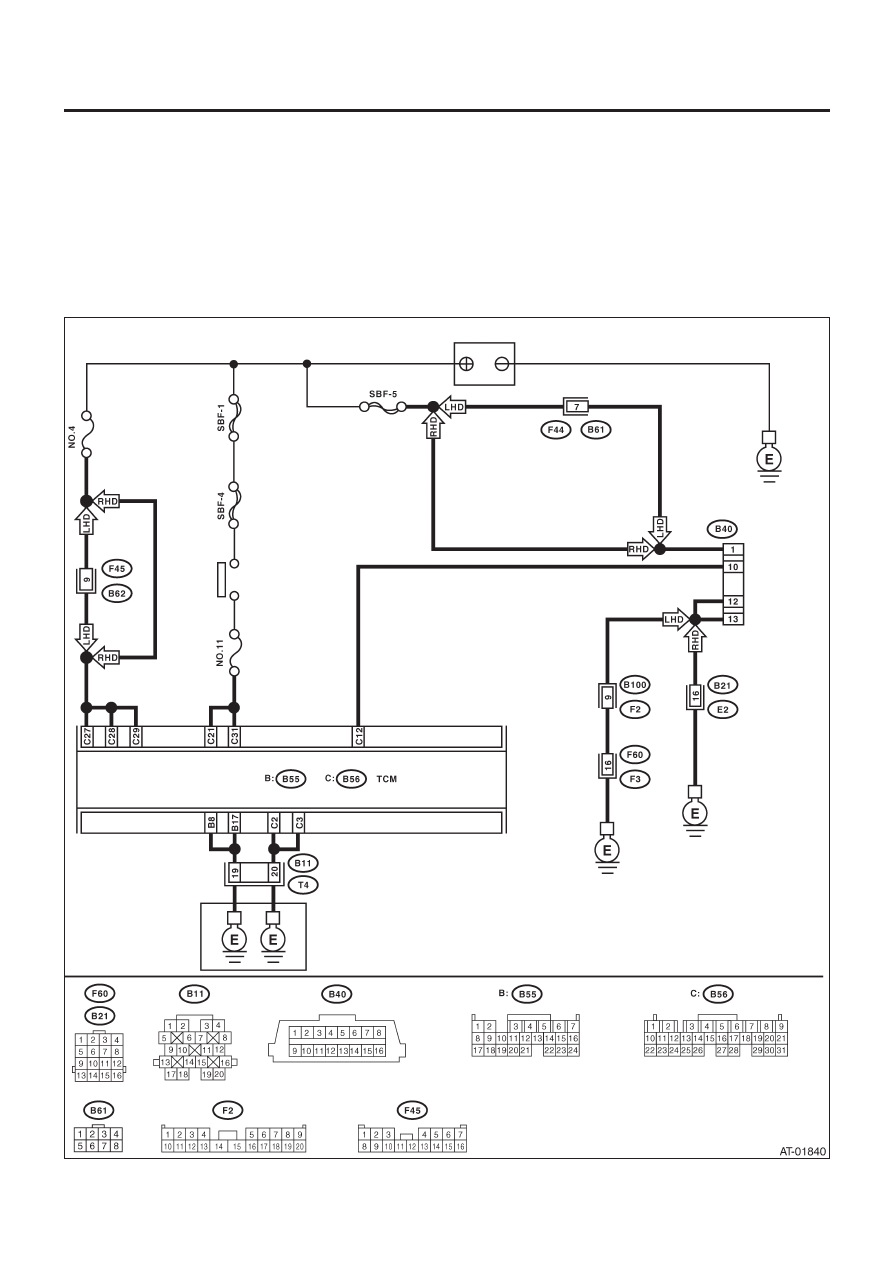

ДИАГРАММА ПРОВОДКИ:

Трансмиссия

Переключатель
зажигания

Коннектор
связи данных

Аккумулятор

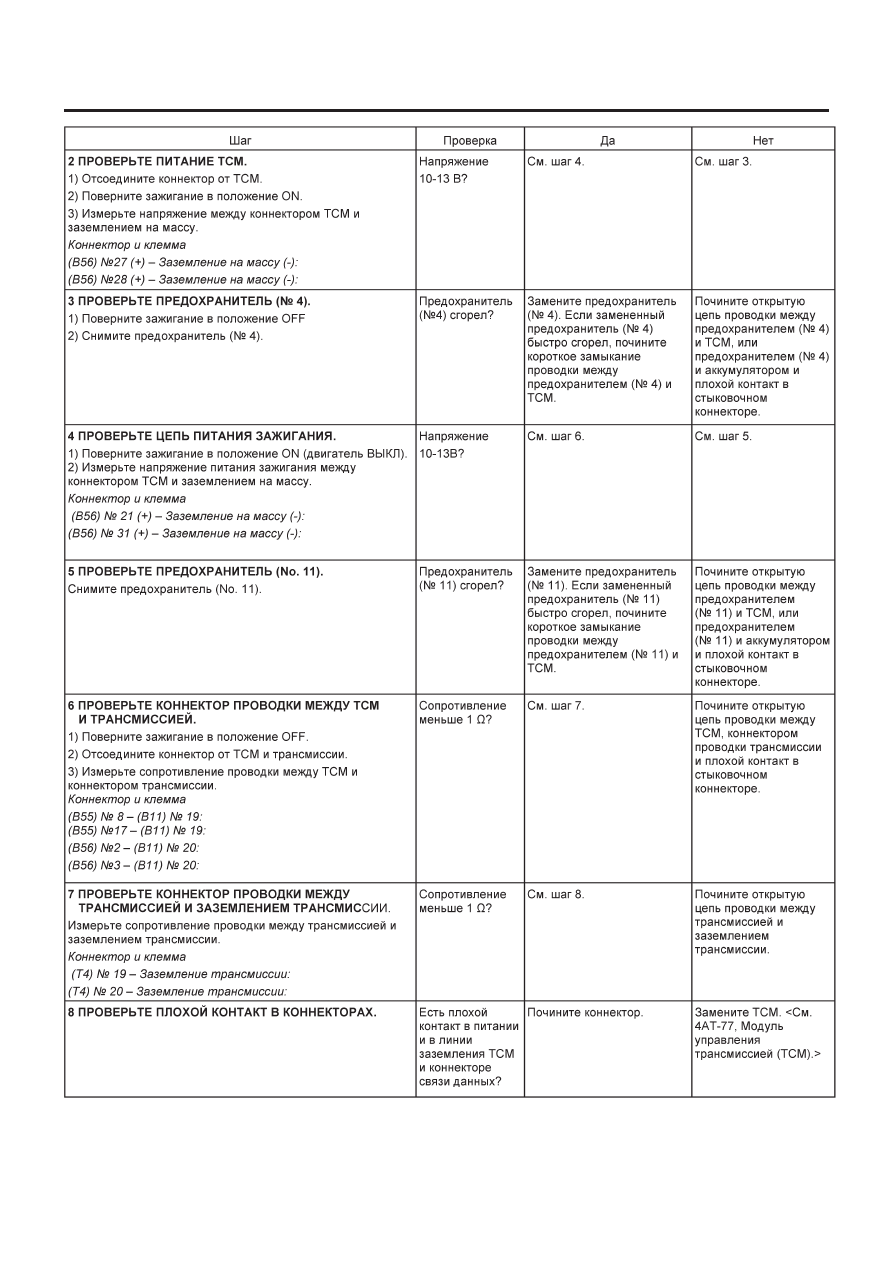

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4DOTC)-26

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ КОММУНИКАЦИИ СЕЛЕКТОРНОГО МОНИТОРА

4AT(H4DOTC)-27

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

11. Процедура диагностики для коммуникации Селекторного Монитора

A: НЕВОЗМОЖНА КОММУНИКАЦИЯ ДЛЯ ИНИЦИАЛИЗАЦИИ

ДИАГНОЗ:
Неисправен коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
Ошибка коммуникации селекторного монитора

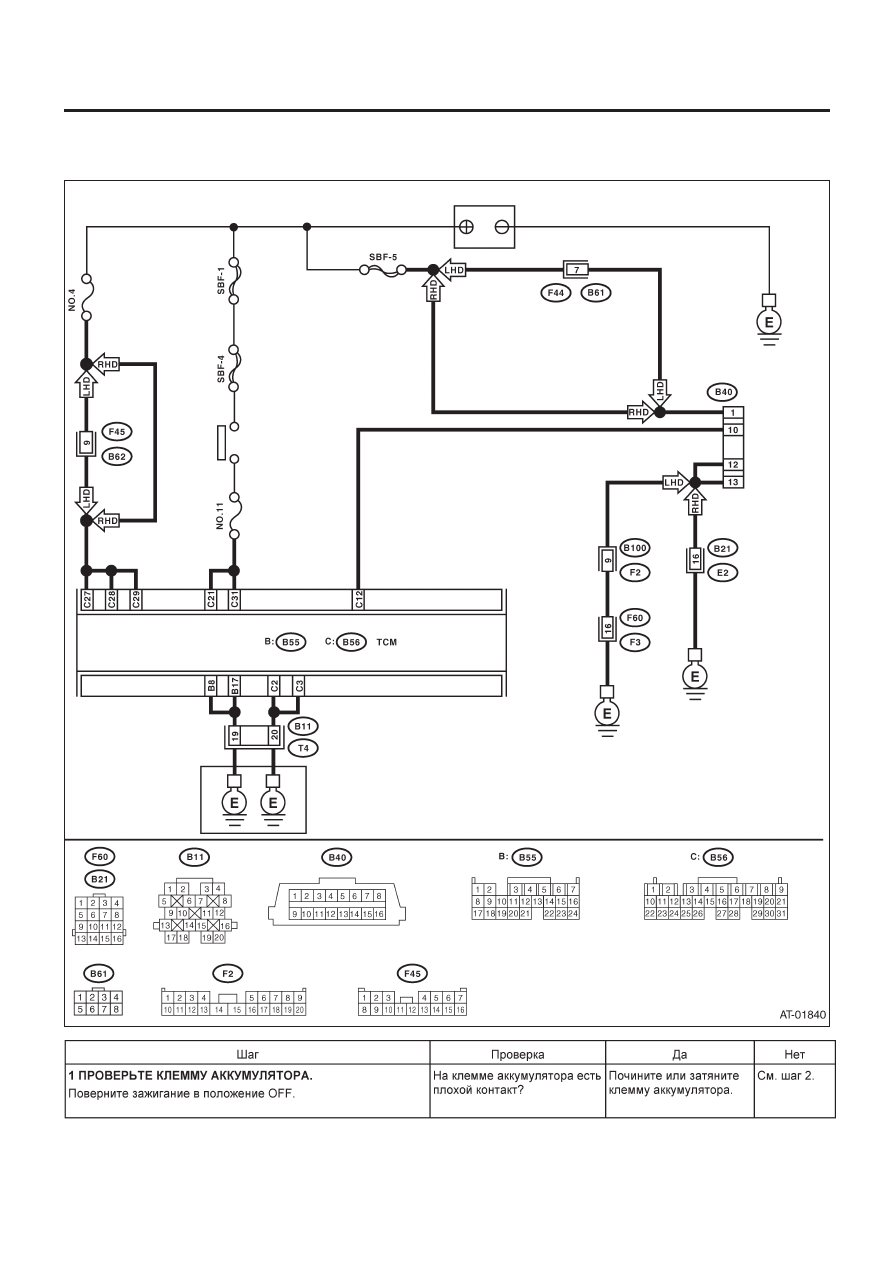

ДИАГРАММА ПРОВОДКИ:

Трансмиссия

Переключатель
зажигания

Коннектор
связи данных

Аккумулятор
