ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER
4AT(H4SO)-24
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
10. Показания светового индикатора POWER
A: ОПЕРАЦИЯ
Если обнаружена неполадка какого-либо компонента в пределах бортовой диагностики, то дисплей светового индикатора POWER
мигает с момента определения неполадки после запуска двигателя и до переключения зажигания в положение OFF. Сломанная
деталь или узел может быть определена с помощью DTC во время операции бортовой диагностики. Также через функцию памяти
можно определить проблемы, имевшие место ранее. Если индикатор POWER не показывает наличие проблемы (хотя она сущест-
вует), то эта проблема может быть определена посредством проверки показателей работы каждого датчика с помощью селектор-

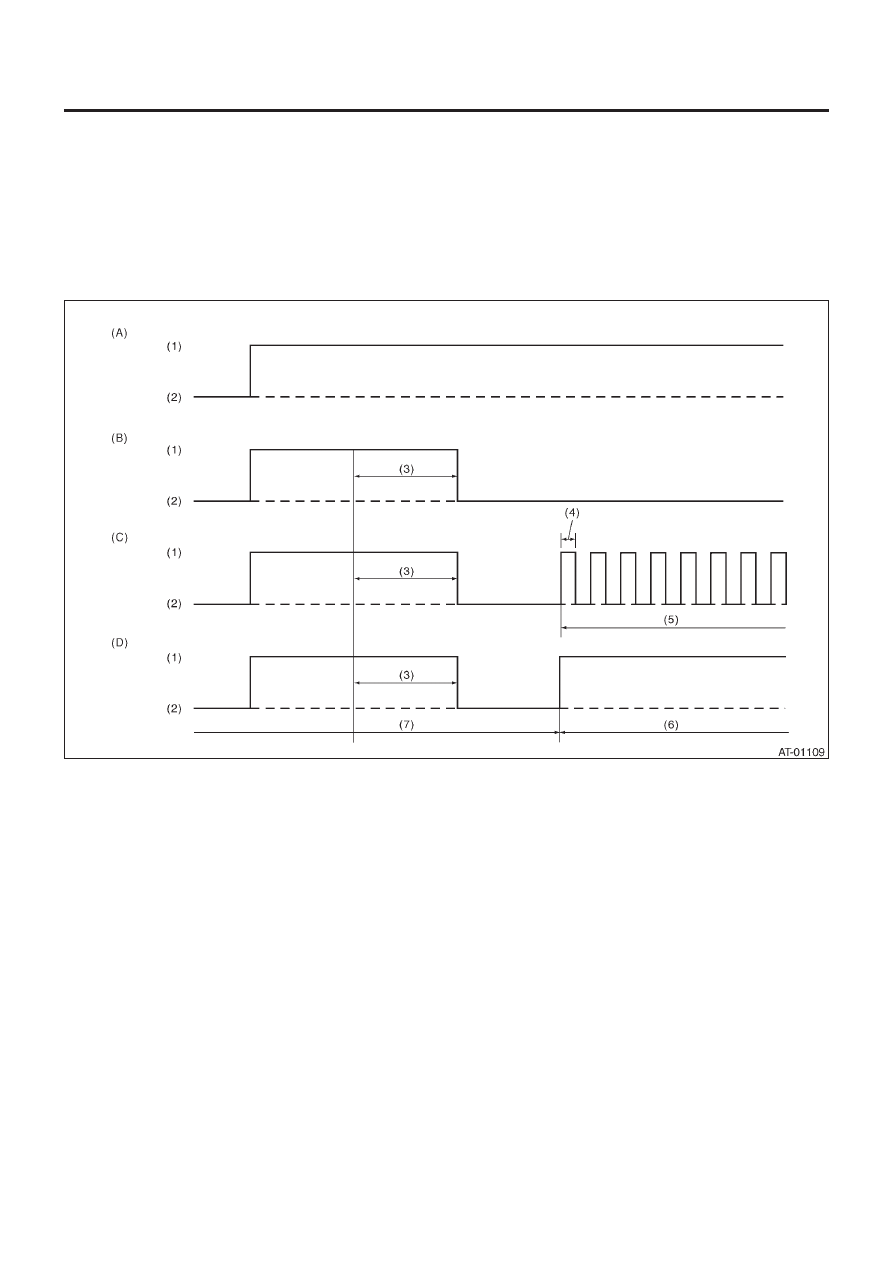

ного монитора. Сигнал индикатора будет таким, как показано на рисунке.
Если световой индикатор POWER работает неправильно, проведите проверку. См. 4AT(H4SO)-25, ОСМОТР, Показания светового
индикатора POWER.
(A) Переключатель зажигания (двигатель
выключен)
(B) Норма (двигатель включен)
(C) Неисправность (двигатель включен)
(D) Норма (переключатель POWER включен)
(1) ВКЛ
(2) ВЫКЛ
(3) 2 сек
(4) 0.25 сек
(5) Мигание
(6) Переключатель POWER включен
(7) Переключатель POWER выключен
