СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

4AT(H4SO)-16

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

(1) Модуль управления трансмиссией
(2) Модуль управления крузингом
(3) Модуль управления ABS
(4) Переключатель зажигания
(5) Переключатель тормоза
(6) Тормозные огни
(7) Аккумулятор
(8) Комбинационный прибор

(цепь спидометра)

(9) Лампа AT OIL TEMP (ТЕМП. МАСЛА АТ)
(10) Световой индикатор FWD
(11) Световой индикатор POWER
(12) Переключатель FWD
(13) Переключатель POWER
(14) Переключатель кик-дауна
(15) Световой индикатор HOLD
(16) Переключатель HOLD
(17) Световой индикатор диапазона "P"
(18) Переключатель диапазона "P"

(19) Световой индикатор диапазона "R"
(20) Переключатель диапазона "R"
(21) Световой индикатор диапазона "N"
(22) Переключатель диапазона "N"
(23) Световой индикатор диапазона "D"
(24) Переключатель диапазона "D"
(25) Световой индикатор диапазона "3"
(26) Переключатель диапазона "3"
(27) Световой индикатор диапазона "2"
(28) Переключатель диапазона "2"
(29) Световой индикатор диапазона "1"
(30) Переключатель диапазона "1"
(31) Коннектор связи данных
(32) Датчик положения дросселя
(33) Сигнал скорости двигателя
(34) Сигнал прерывания управления к

рутящим моментом

(35) Сигнал управления крутящим

моментом 2

(36) Сигнал управления крутящим

моментом 1

(37) Сигнал давления впускного коллектора
(38) Сигнал диагностики AT
(39) Модуль управления двигателем
(40) Датчик температуры ATF
(41) Датчик скорости турбины гидротранс-

форматора

(42) Задний датчик скорости автомобиля
(43) Передний датчик скорости автомобиля
(44) Соленоид переключения 1
(45) Соленоид переключения 2
(46) Соленоид синхронизации тормоза 2-4
(47) Рабочий соленоид линейного давления
(48) Рабочий соленоид тормоза 2-4
(49) Блокировочный рабочий соленоид
(50) Соленоид синхронизации низкой муфты
(51) Переходный рабочий соленоид

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

4AT(H4SO)-17

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

6. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC)

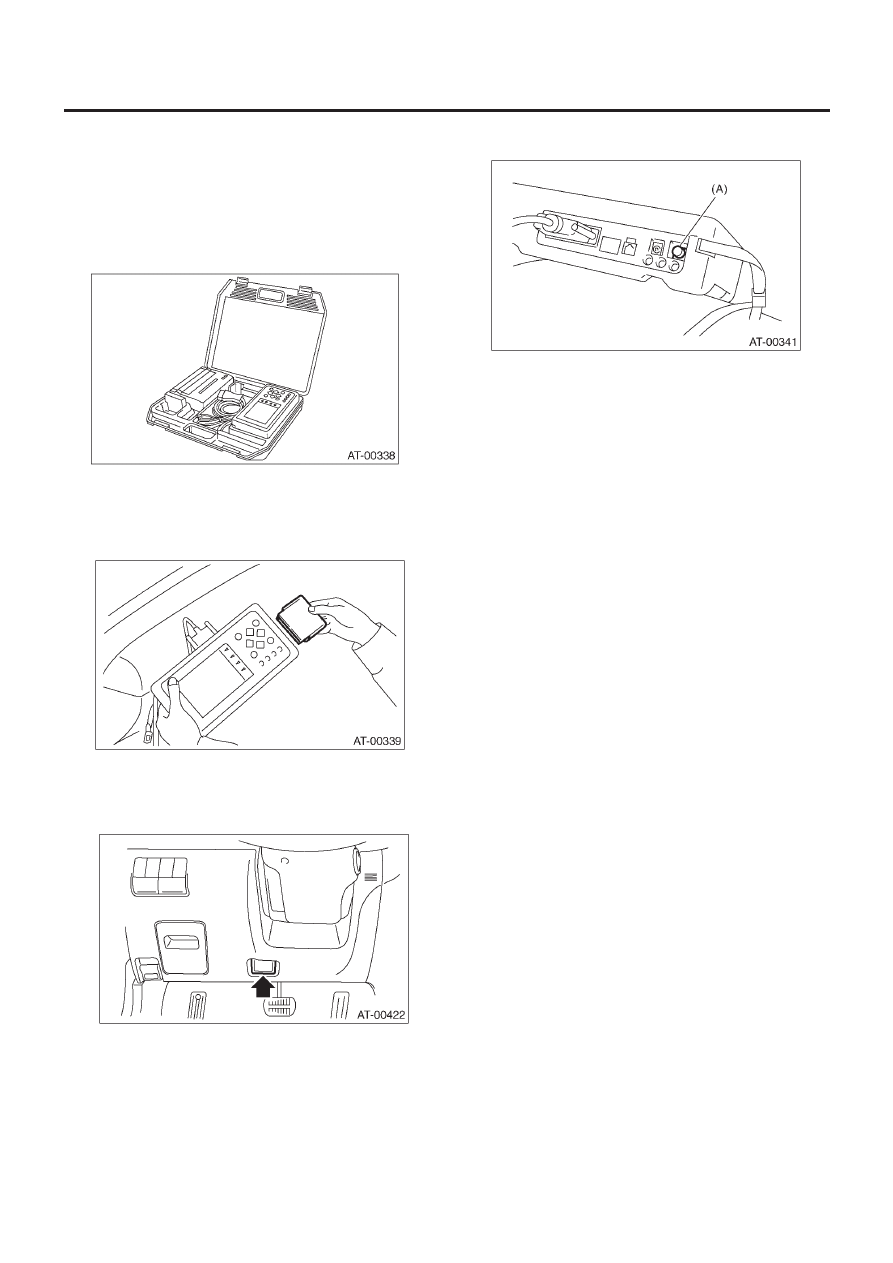

1) Подготовьте набор Селекторного Монитора  Subaru.

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор  Subaru. <См.
4AT(H4SO)-7, ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ, Общее
описание.>

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1) Коннектор связи данных расположен в нижней части

панели инструментов (со стороны водителя).

(2) Подсоедините диагностический кабель к коннектору

связи данных.

ПРИМЕЧАНИЕ:
Не подсоединяйте другие сканирующие инструменты, кроме
Селекторного Монитора Subaru и инструмента общего ска-
нирования OBD-II.

5) Поверните зажигание в положение ON (двигатель выклю-
чен) и включите Селекторный Монитор Subaru.

(A)   Сетевой переключатель

6) В «Главном меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
7) В   «Меню выбора системы»   выберите {Система управле-
ния трансмиссией} и нажмите клавишу  [YES].
8) Нажмите клавишу [YES] после того, как высветится инфор-
мация о типе трансмиссии.
9) В   «Диагностике трансмиссии»   выберите {Отображение
DTC} и нажмите клавишу [YES].
10) В «Отображении DTC» выберите {Запомненный  DTC} и
нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для детальной информации о процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.
• Для информации о деталях, касающихся DTC, см. Список
диагностического кода неполадки (DTC). <См. 4AT(H4SO)-35,
Список диагностического кода неполадки (DTC).>

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

4AT(H4SO)-18

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

2.  СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) В «Главном меню» выберите {Проверка каждой системы} и нажмите клавишу [YES].
2) В   «Меню выбора системы»   выберите {Система управления трансмиссией} и нажмите клавишу  [YES].
3) Нажмите клавишу [YES] после того, как высветится информация о типе трансмиссии.
4) В   «Диагностике трансмиссии»   выберите {Отображение и сохранение текущих данных}
и нажмите клавишу [YES].
5) В «Меню отображения данных» выберите {Отображение данных} и нажмите клавишу [YES].
6) С помощью скроллинга листайте информацию вверх или вниз, пока не высветятся нужные данные.

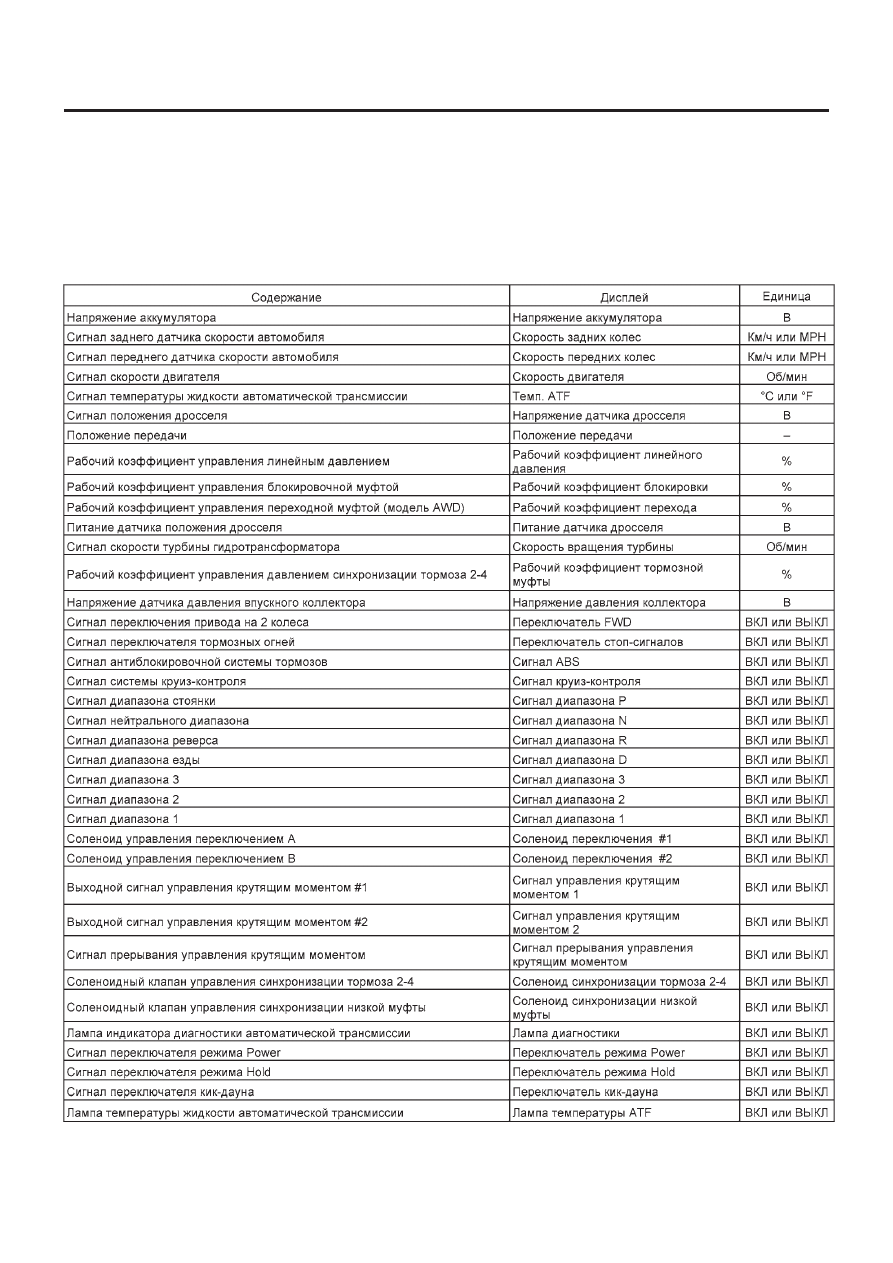

• Список вспомогательных данных приведен в следующей таблице.

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

4AT(H4SO)-19

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

3. РЕЖИМ ОЧИСТКИ ПАМЯТИ

1) В «Главном меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
2) В   «Меню выбора системы»   выберите {Система управле-
ния трансмиссией} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации
о типе трансмиссии.
4) В   «Диагностике трансмиссии»   выберите {Очистка памя-
ти} и нажмите клавишу [YES].
5) Когда на дисплее появится "Сделано" и "Поверните зажи-
гание в положение OFF", выключите Селекторный Монитор
Subaru и поверните зажигание в положение OFF.

ПРИМЕЧАНИЕ:
Для детальной информации о процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.
