ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-20

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

7. Чтение диагностического кода неполадки (DTC)

A: ОПЕРАЦИЯ

1. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-21

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

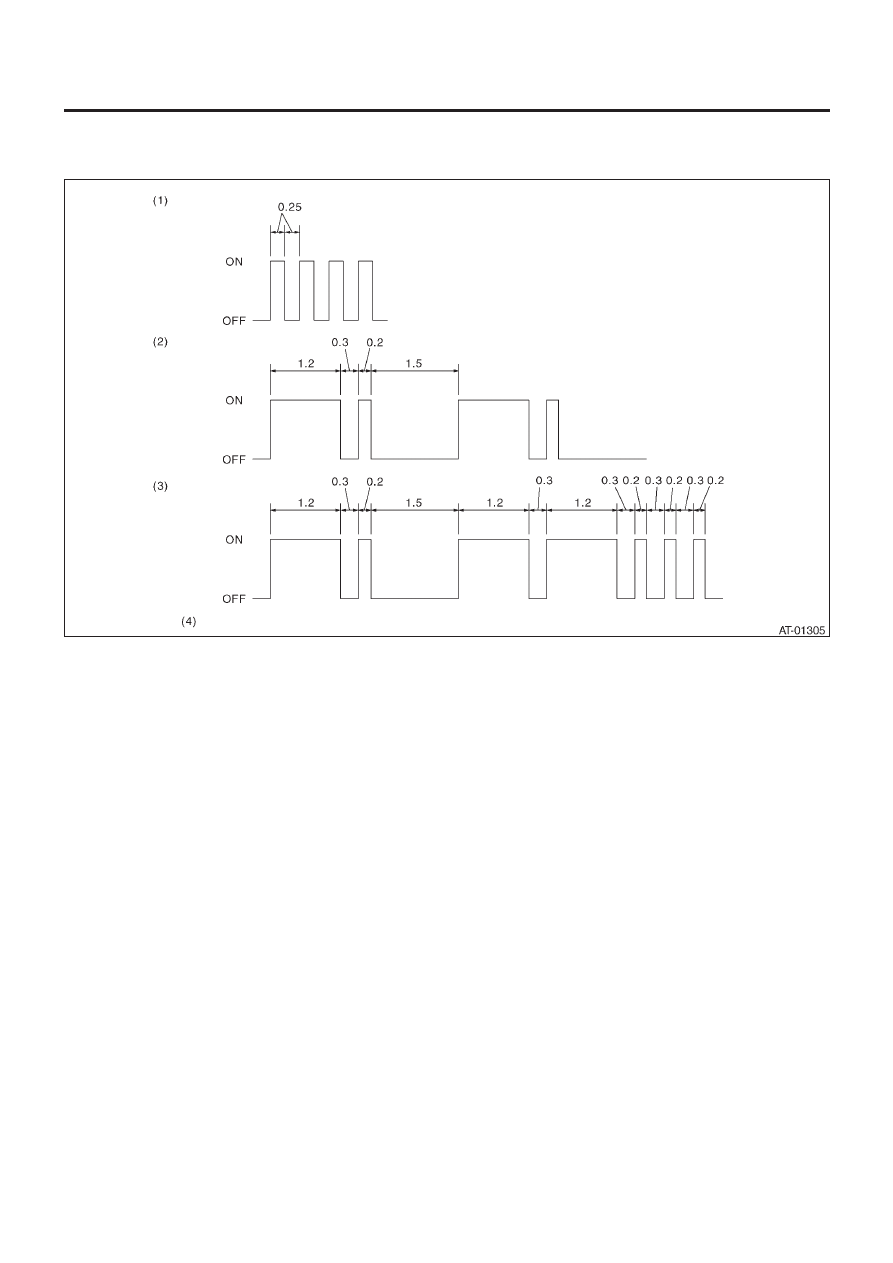

• Как считывать Диагностический код неполадки (DTC)
Световой индикатор POWER высвечивает код, соответствующий неисправной детали.
Длинный отрезок (1.2 сек горения) обозначает «десятки», а короткий отрезок (0.2 сек горения) обозначает «единицы».

2. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

Для информации о том, как получить и понять DTC, см. Селекторный Монитор Subaru. <См. 4AT(H4SO)-17, ОПЕРАЦИЯ, Селектор-
ный Монитор Subaru. >

(1) Нормальный код
(2) DTC 11

(3) DTC 11 и 23

(4) Единица измерения: Секунды

РЕЖИМ ОСМОТРА

4AT(H4SO)-22

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

8. Режим осмотра

A: ОПЕРАЦИЯ

Переключите ручку селектора в положение D, и непрерывно
эксплуатируйте автомобиль при скорости 60 км/ч  (37 MPH) в
течение 10 секунд или более.

ПРЕДУПРЕЖДЕНИЕ:
Соблюдайте правила дорожного движения.

РЕЖИМ ОЧИСТКИ ПАМЯТИ

4AT(H4SO)-23

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

9. Режим очистки памяти

A: ОПЕРАЦИЯ

1. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

Высвеченный на дисплее текущий DTC стирается посредство
поворота зажигание в положение OFF после проведения бор-
товой операции диагностики. Однако предыдущие DTC не
могут быть стерты, так как они хранятся в памяти TCM, кото-
рый работает на резервном питании. Эти DTC могут быть
стерты посредством вынимания определенного коннектора
TCM на время не менее двух минут.

ОЧИСТКА ПАМЯТИ:

Выньте коннектор TCM (B56) на время не менее
двух минут.

• Коннектор TCM (B56) расположен на линии к резервному
питанию памяти TCM. Изъятие этого коннектора очищает
предыдущие DTC, хранящиеся в памяти TCM.
• Не забывайте вынимать коннектор TCM (B56) на срок, кото-
рый будет, по крайней мере, не менее указанного. В против-
ном случае DTC может не стереться.

2. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

Для информации о том, как стирать DTC, см. Селекторный
Монитор Subaru.
<См. 4AT(H4SO)-19, РЕЖИМ ОЧИСТКИ ПАМЯТИ, ОПЕРАЦИЯ,
Селекторный Монитор Subaru. >
