ОБЩЕЕ ОПИСАНИЕ

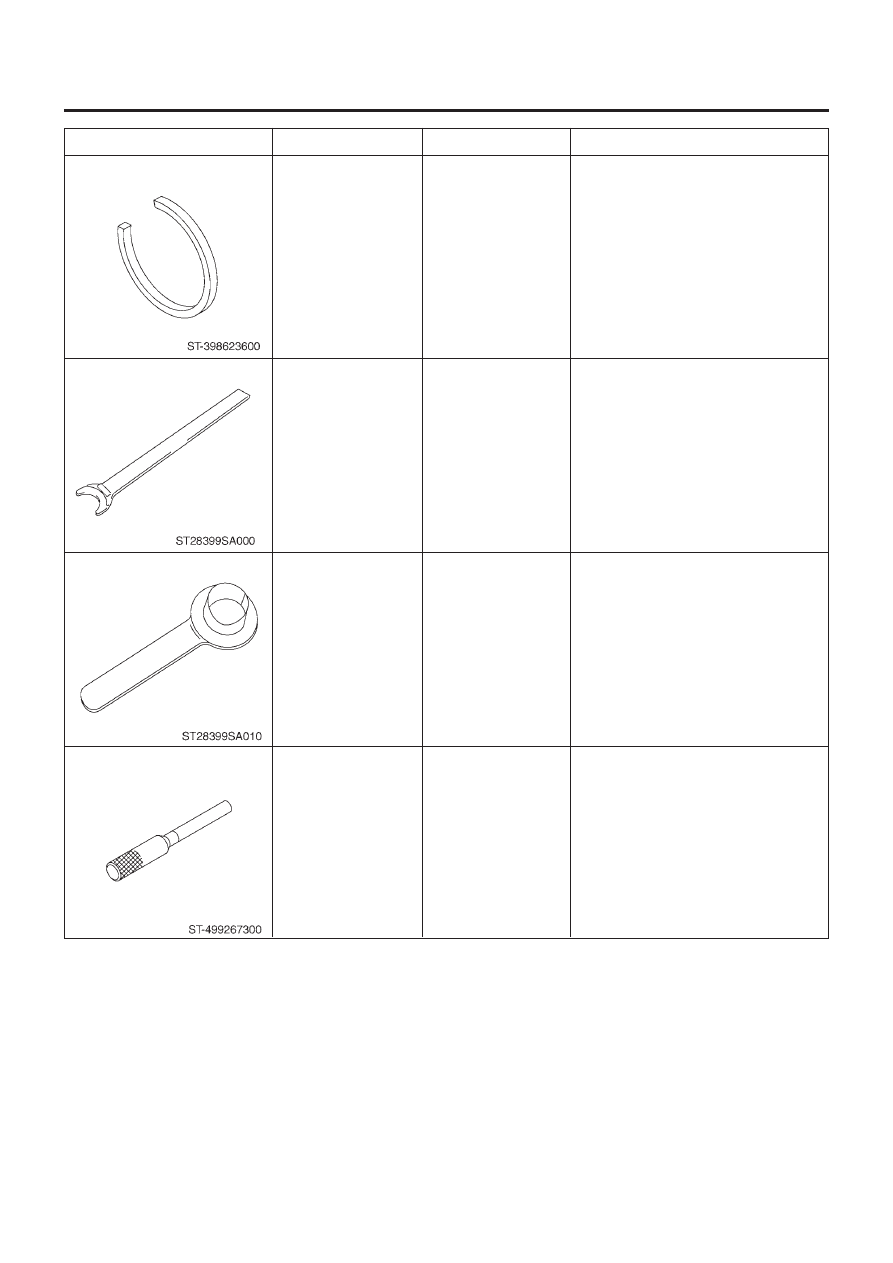

4АТ-24

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398623600

28399SA000

28399SA010

499267300

ГНЕЗДО

СЪЕМНИК
ВЕДУЩЕГО ВАЛА

ПРОТЕКТОР
САЛЬНИКА

СТОПОРНЫЙ ПАЛЕЦ

Используется для демонтажа пружины
поршня переходной муфты.

Используется для демонтажа осевого вала.

Используется для установки осевого вала

Используется для установки
ингибиторного переключателя.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

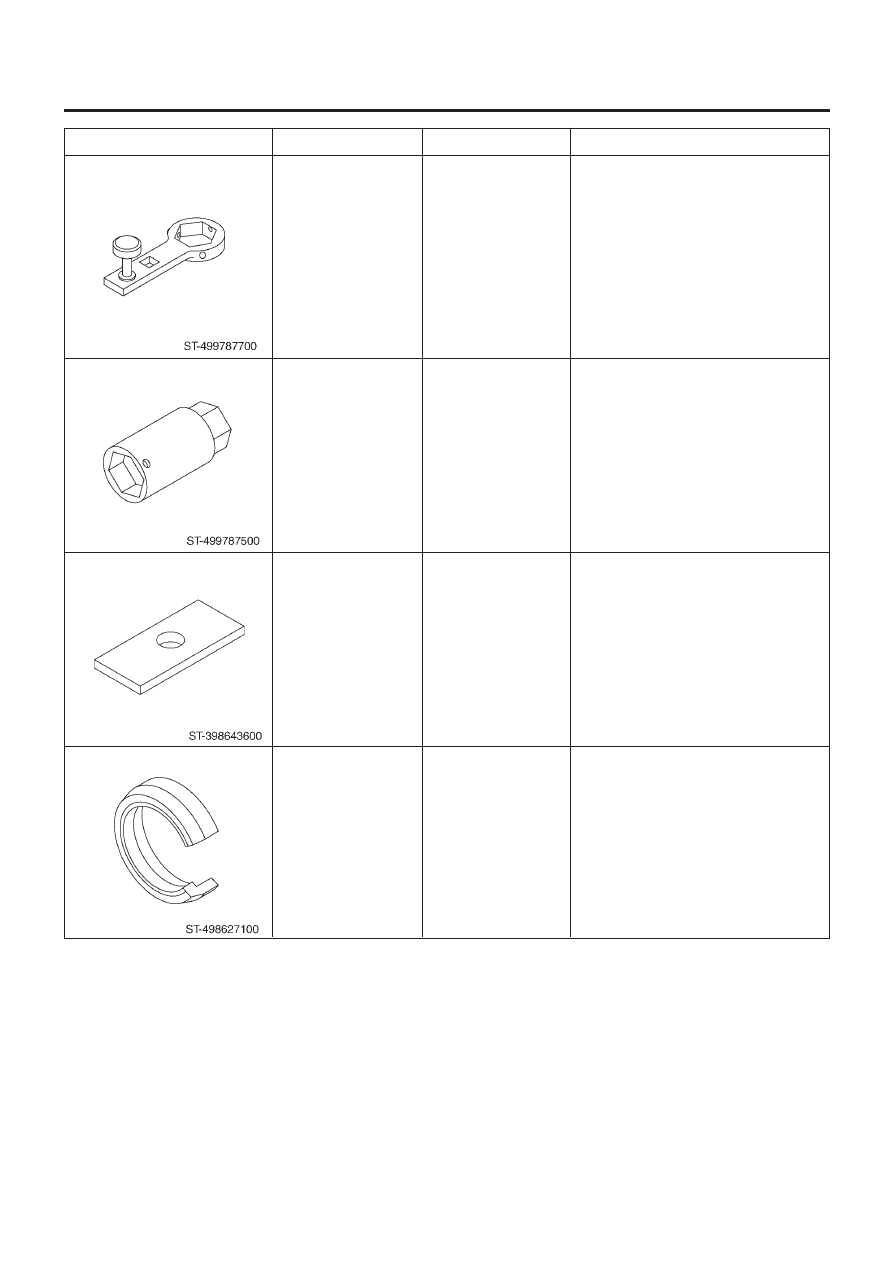

4АТ-25

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499787700

499787500

398643600

498627100

КЛЮЧ

АДАПТЕР

ИЗМЕРИТЕЛЬ

ГНЕЗДО

Используется для демонтажа и установки
самоконтрящейся гайки ведущей
шестерни.

Используется для демонтажа и установки
самоконтрящейся гайки ведущей
шестерни.

Используется для измерения общего хода
конца, хода добавочного конца и высоты
ведущей шестерни.

Используется для удержания пружины
фиксатора поршня низкой муфты при
установке обжимочного кольца.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

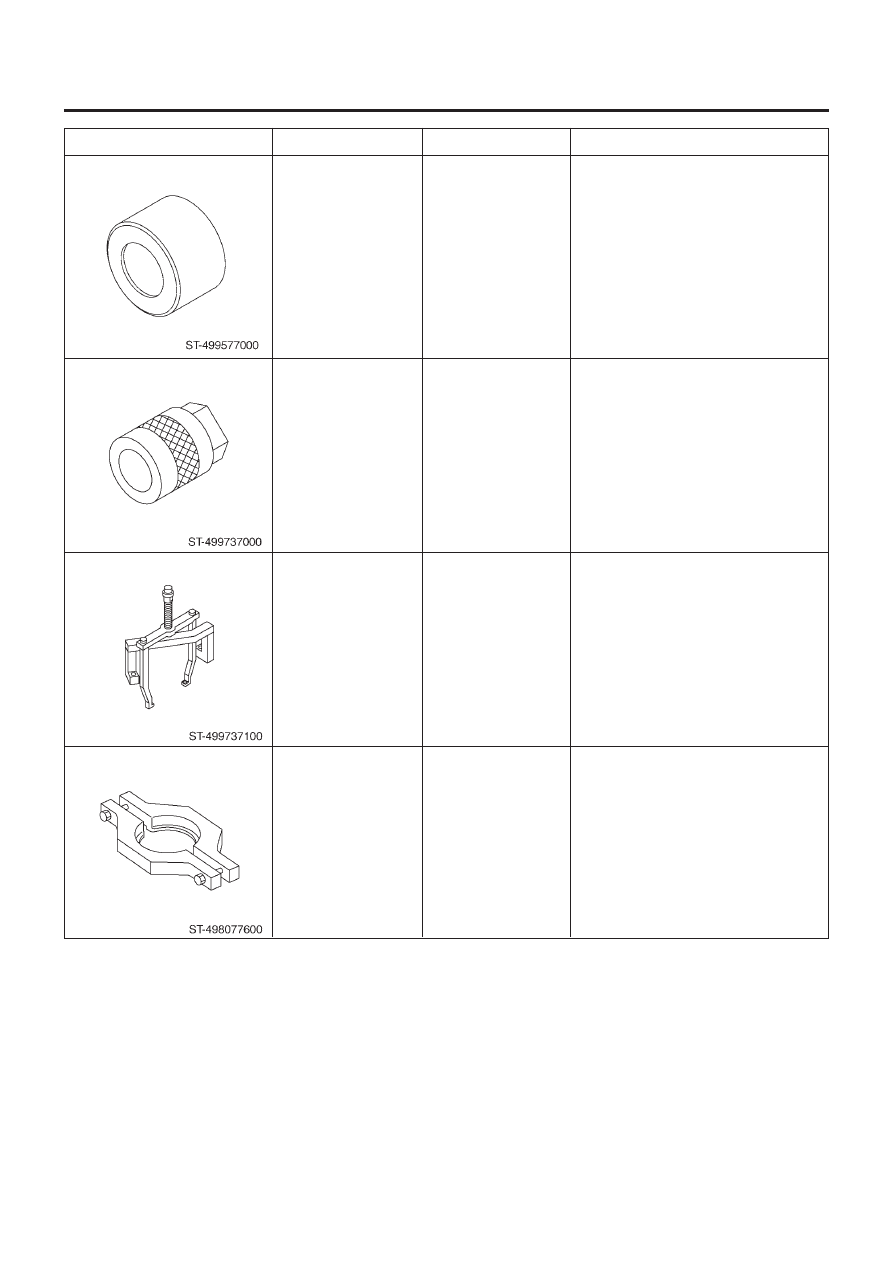

4АТ-26

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499577000

499737000

499737100

498077600

ИЗМЕРИТЕЛЬ

ВЫТЯГИВАТЕЛЬ

КОМПЛЕКТ
ВЫТЯГИВАТЕЛЯ

СЪЕМНИК

Используется для измерения
сопряженной поверхности корпуса
трансмиссии по отношению к концу
колеса редуктора.

Используется для демонтажа устройства
ведомой шестерни редуктора.

Используется для демонтажа устройства
ведомой шестерни редуктора.

Используется для демонтажа шарикового
подшипника.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

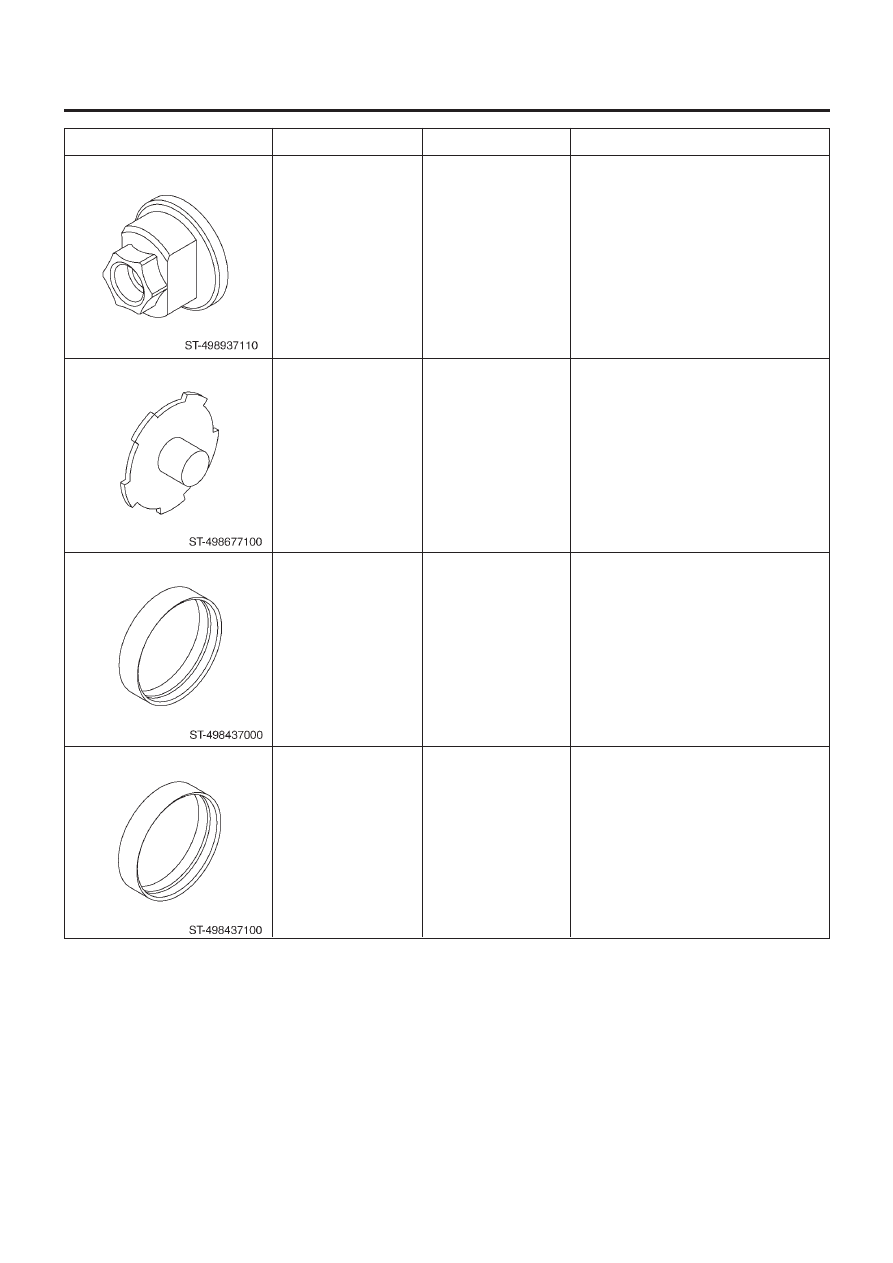

4АТ-27

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498937110

498677100

498437000

498437100

ДЕРЖАТЕЛЬ

КОМПРЕССОР

НАПРАВЛЯЮЩАЯ
ПОРШНЯ ВЫСОКОЙ
МУФТЫ

НАПРАВЛЯЮЩАЯ
ПОРШНЯ НИЗКОЙ
МУФТЫ

Используется для демонтажа и установки
самоконтрящейся гайки ведущей
шестерни.

Используется для установки обжимочного
кольца тормоза 2-4.

Используется для установки поршня
высокой муфты.

Используется для установки поршня
низкой муфты.

ОПИСАНИЕ

ПОМЕТКИ
