ОБЩЕЕ ОПИСАНИЕ

4АТ-16

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

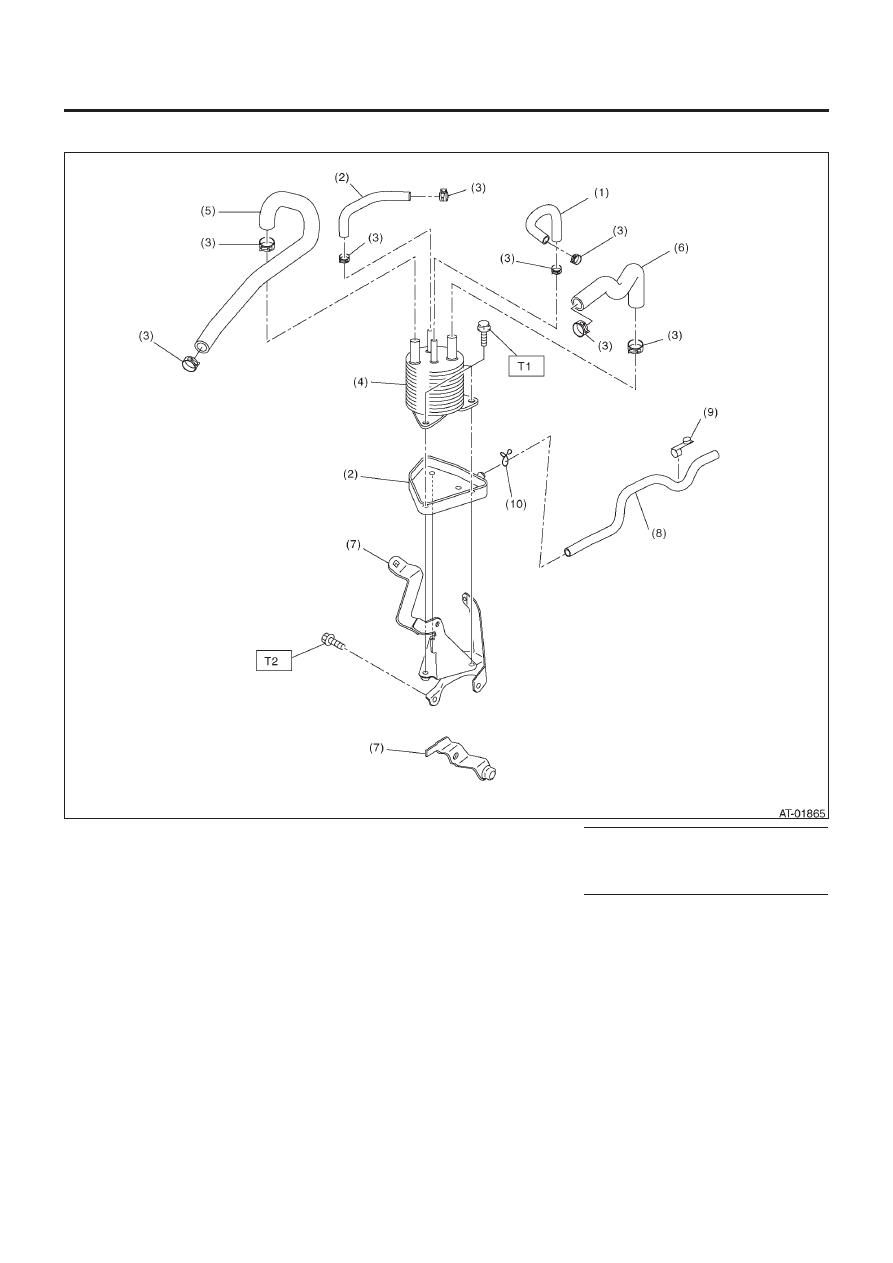

11. ОХЛАДИТЕЛЬ ATF (С ФУНКЦИЕЙ ПОДОГРЕВА)

(1) Выходной шланг охладителя ATF
(2) Входной шланг охладителя ATF
(3) Зажим шланга
(4) Устройство охладителя ATF
(5) Входной шланг охладителя двигателя

(6) Выходной шланг охладителя двигателя
(7) Кронштейн охладителя ATF
(8) Шланг
(9) Зажим

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    23 (2.3, 17.0)
T2:    33 (3.4, 24.3)

ОБЩЕЕ ОПИСАНИЕ

4АТ-17

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

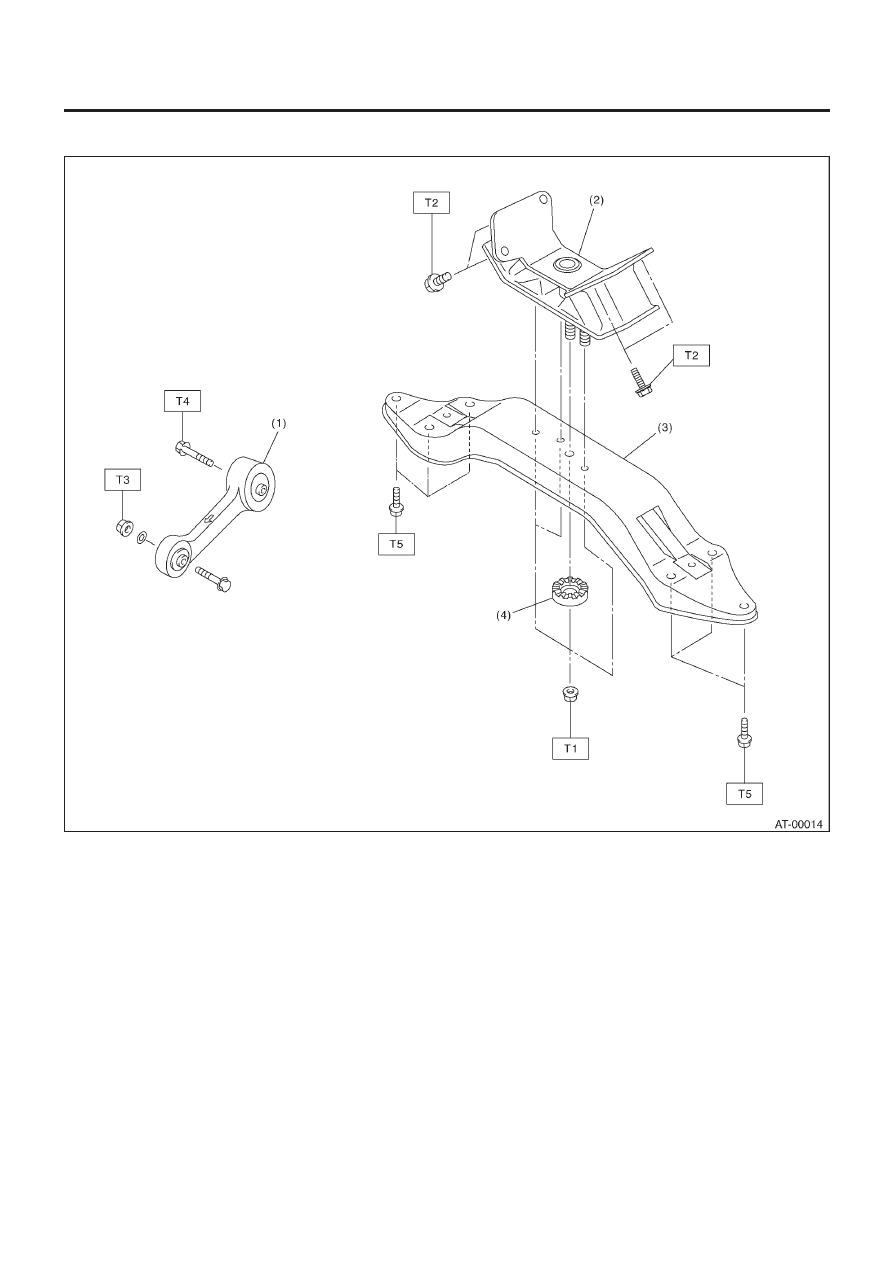

12. КРЕПЛЕНИЕ ТРАНСМИССИИ

(1) Продольный стопор
(2) Задняя резиновая подушка

(3) Задняя поперечина трансмиссии
(4) Стопор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

35 (3.6, 26)

T2:

39 (4.0, 29)

T3:

50 (5.1, 37)

T4:

58 (5.9, 43)

T5:

70 (7.1, 51)

ОБЩЕЕ ОПИСАНИЕ

4АТ-18

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

С: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• При снятом поддоне картера не ставьте его внутренней
стороной вверх, чтобы инородные частицы не попали в кор-
пус клапана.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• При разборке корпуса и других легкосплавных деталей для
открывания используйте пластмассовый молоток. Не разде-
ляйте их с помощью отвертки или другого инструмента.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU. Не
смешивайте масло, смазку и т.д. разной градации или разных
производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите ATF или масло на скользящие
или вращающиеся поверхности.
• Заменяйте деформированные или как-то иначе поврежден-
ные обжимочные кольца на новые.
• Перед установкой кольцевых уплотнителей или сальников,
нанесите достаточное количество ATF для предотвращения
повреждения и деформации.
• Не забывайте устанавливать и устанавливайте правильно
кольцевые уплотнители, обжимочные кольца и другие подоб-
ные детали.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Избегайте повреждений сопряженных поверхностей корпуса.
• Перед нанесением уплотнителя полностью снимите старый
уплотнитель.

ОБЩЕЕ ОПИСАНИЕ

4АТ-19

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

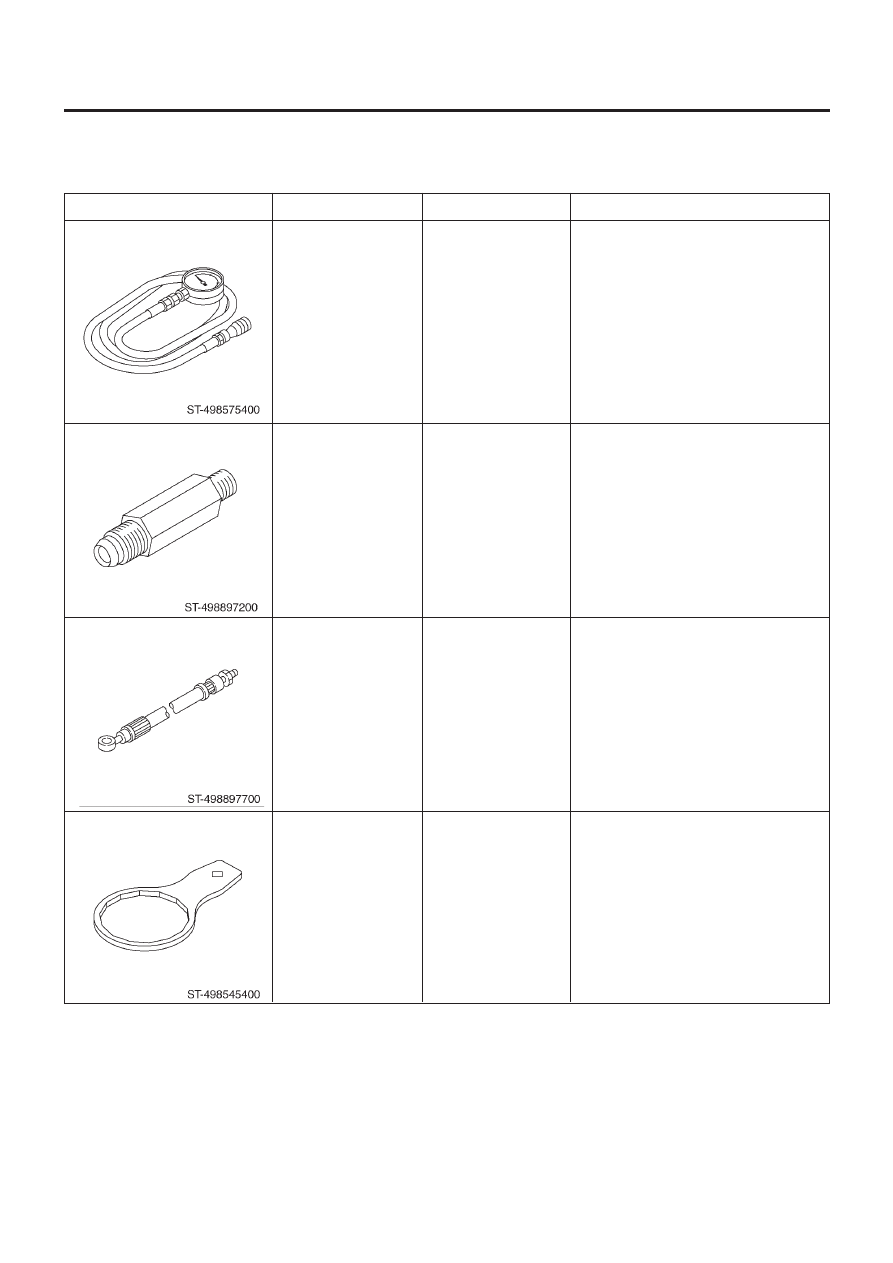

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498575400

498897200

498897700

498545400

УСТРОЙСТВО
ИЗМЕРИТЕЛЯ
ДАВЛЕНИЯ МАСЛА

АДАПТЕР
ИЗМЕРИТЕЛЯ
ДАВЛЕНИЯ МАСЛА

КОМПЛЕКТ АДАПТЕРА

КЛЮЧ ФИЛЬТРА

Используется для измерения давления
масла.

Используется на корпусе масляного
насоса при измерении давления
реверсивной муфты и линейного
давления.

Используется для измерения давления
переходной муфты.

Используется для демонтажа и установки
фильтра ATF.

ОПИСАНИЕ

ПОМЕТКИ
