РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

CS-18

СИСТЕМА УПРАВЛЕНИЯ

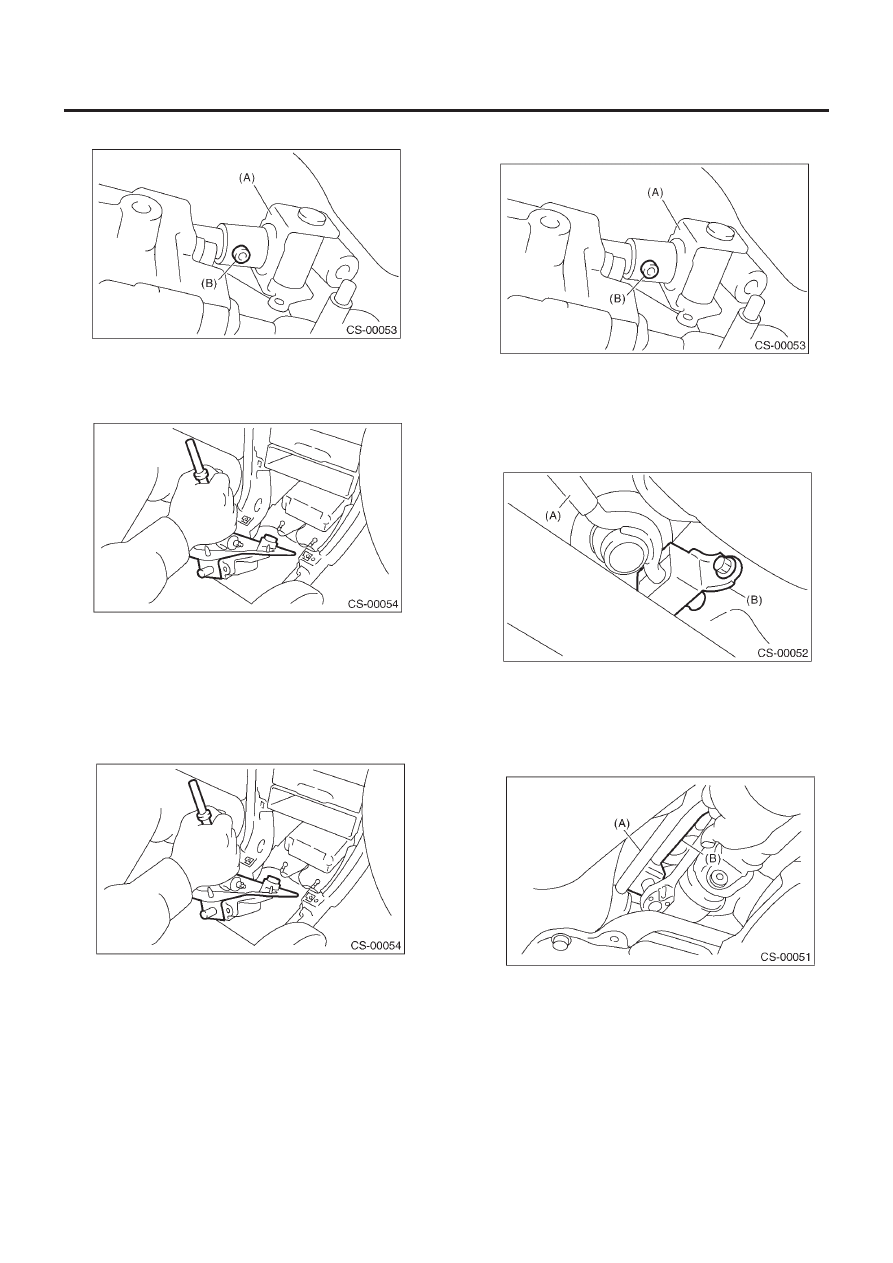

15) Снимите пружинный фиксатор и выньте шарнир.

(А) Шарнир
(В) Пружинный фиксатор

16) Опустите автомобиль.
17) Снимите рычаг переключения передач.

В: УСТАНОВКА

1) Вставьте рычаг переключения передач со стороны салона.

ПРИМЕЧАНИЕ:
После вставления штока и стойки временно установите их на
крепление трансмиссии.

2) Поднимите автомобиль.

3) Установите шарнир на трансмиссию и закрепите его пру-
жинным фиксатором.

(А) Шарнир
(В) Пружинный фиксатор

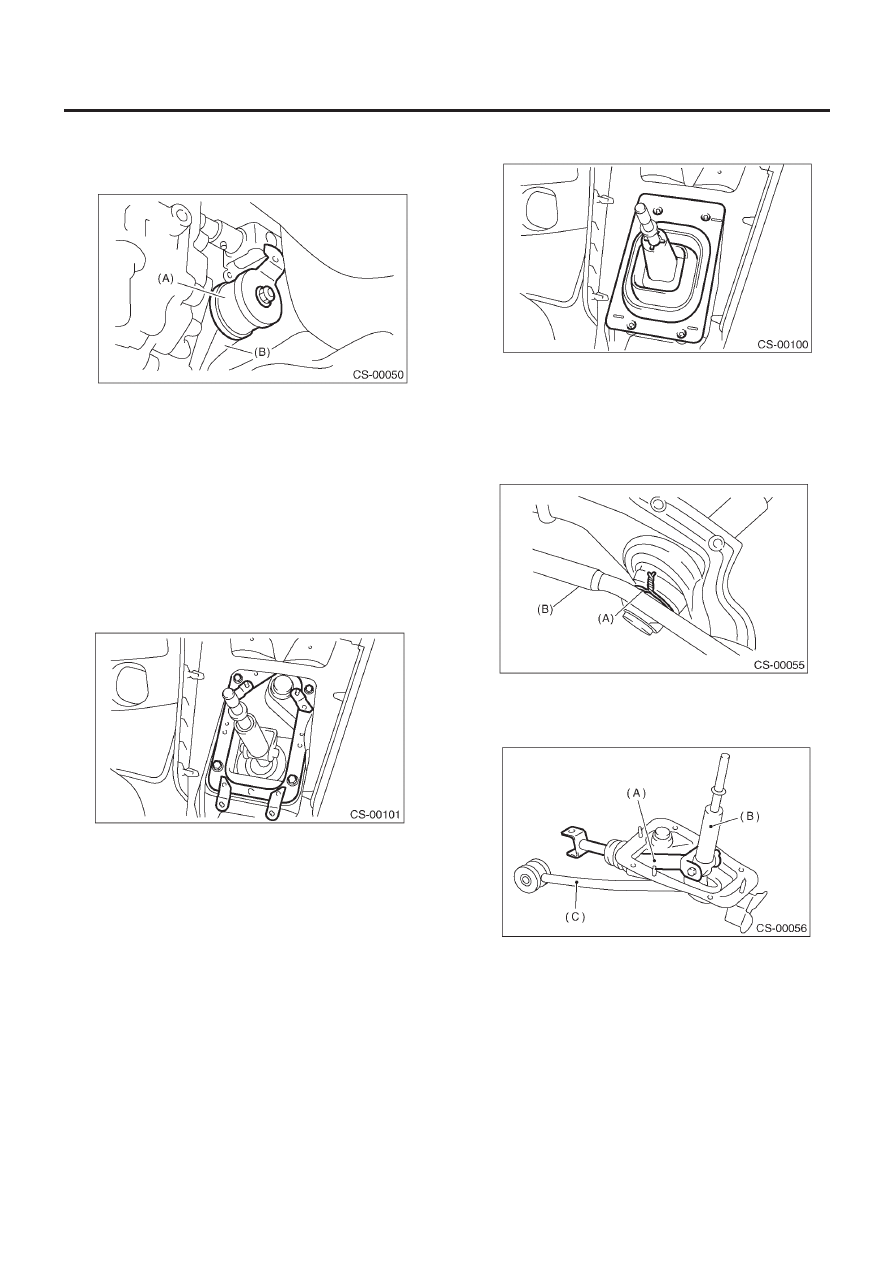

4) Установите резиновую подушку на корпус.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

(А) Стойка
(В) Резиновая подушка

5) Подсоедините шток к шарниру.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

(А) Стойка
(В) Шток

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

CS-19

СИСТЕМА УПРАВЛЕНИЯ

6) Подсоедините стойку к кронштейну трансмиссии.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

(А) Стойка
(В) Кронштейн трансмиссии

7) Установите крышку тепловой защиты (если имеется)
8) Установите заднюю выхлопную трубу и глушитель.
• Модель не турбо
<См. EX(H4SO)-11, УСТАНОВКА, Задняя выхлопная труба> и
<См. EX(H4SO)-13, УСТАНОВКА, Глушитель.>
• Модель турбо
<См. EX(H4DOTC)-14, УСТАНОВКА, Задняя выхлопная тру-
ба.> и <См. EX(H4DOTC)-16, УСТАНОВКА, Глушитель.>
9) Опустите автомобиль.
10) Установите устройство пластины на корпус.

Момент затяжки:

7.5 Н•м (0.76 кгс-м, 5.5 ft-lb)

11) Установите селекторный трос привода. <См. CS-25, УС-
ТАНОВКА, Селекторный трос привода.>

12) Установите устройство чехла и изолятора на автомобиль
в нужном направлении.

13) Установите зажим.
14) Установите коробку консоли. <См. EI-39, УСТАНОВКА, Ко-
робка консоли.>

С: РАЗБОРКА

1) Снимите стопорный провод.

(А) Стопорный провод
(В) Стойка

2) Снимите шток с рычага переключения передач

(А) Шток
(В) Рычаг переключения передач
(С) Стойка

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

CS-20

СИСТЕМА УПРАВЛЕНИЯ

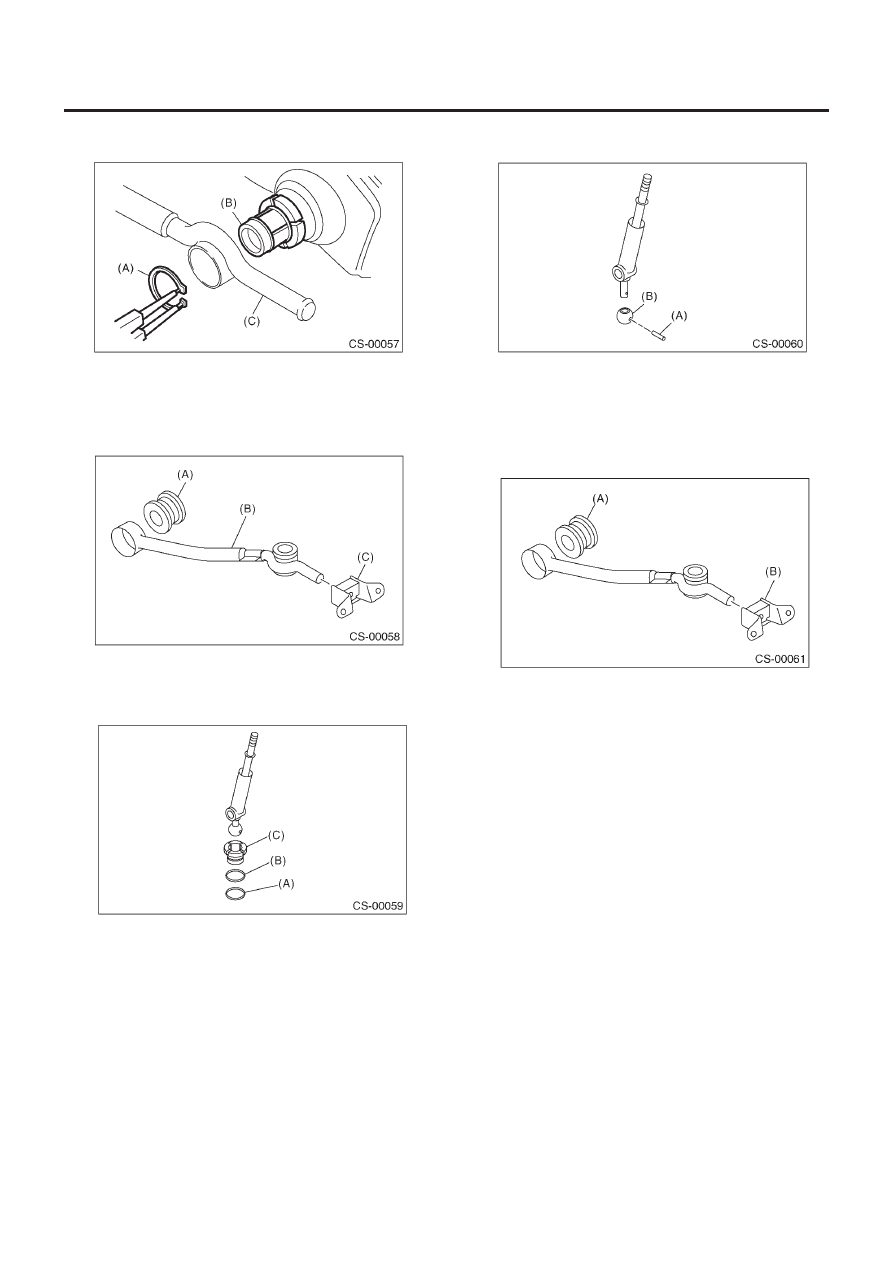

3) Снимите обжимочное кольцо с втулки В и отсоедините
стойку.

(А) Обжимочное кольцо
(В) Втулка В
(С) Стойка

4) Снимите чехол с рычага переключения передач.
5) Снимите втулку и резиновую подушку со стойки.

(А) Втулка
(В) Стойка
(С) Резиновая подушка

6) Снимите кольцевой уплотнитель и втулку В.

(А) Кольцевой уплотнитель
(В) Кольцевой уплотнитель
(С) Втулка В

7) Выведите пружинный фиксатор, а затем снимите втулку А с
рычага переключения передач.

(А) Пружинный фиксатор
(В) Втулка А

D: СБОРКА

1) Перед сборкой почистите все детали.
2) Закрепите втулку и резиновую подушку на стойке.

(А) Втулка
(В) Резиновая подушка

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

CS-21

СИСТЕМА УПРАВЛЕНИЯ

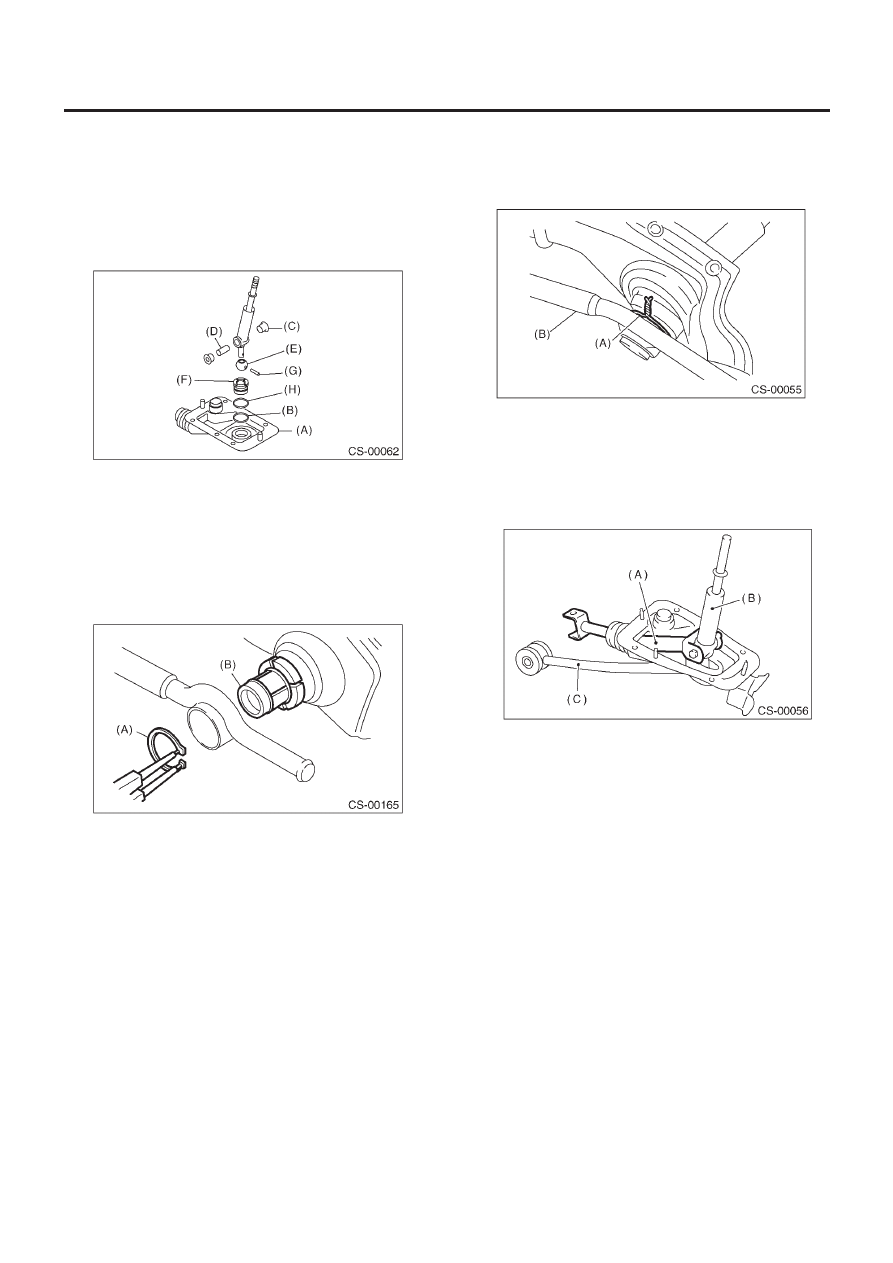

3) Закрепите каждую деталь: чехол, кольцевой уплотнитель,
втулку A, расширитель, втулку B, втулку и пружинный фикса-
тор на рычаге переключения передач.

ПРИМЕЧАНИЕ:
• Всегда используйте новые кольцевые уплотнители.
• Нанесите смазку    [SUNLIGHT    2    (№003602010) или экви-
валент] на внутреннюю и боковую поверхности втулки при ус-
тановке расширителя.

(А) Чехол
(В) Кольцевой уплотнитель
(С) Втулка
(D) Расширитель
(E) Втулка А
(F) Втулка В
(G) Пружинный фиксатор
(H) Кольцевой уплотнитель

4) Установите рычаг переключения передач в отверстие чехла.
5) Установите обжимочное кольцо и стойку на втулку B.

(А) Обжимочное кольцо
(В) Втулка В

6) Затяните стопорным проводом до такой степени, чтобы че-
хол не выпал.

ПРИМЕЧАНИЕ:
Всегда используйте новый стопорный провод.

(А) Стопорный провод
(В) Стойка

7) Вставьте шток в отверстие чехла.
8) Подсоедините шток к рычагу.

Момент затяжки:

12 Н•м (1.2 кгс-м, 8.7 ft-lb)

(A) Шток
(B) Рычаг переключения передач
(C) Стойка
