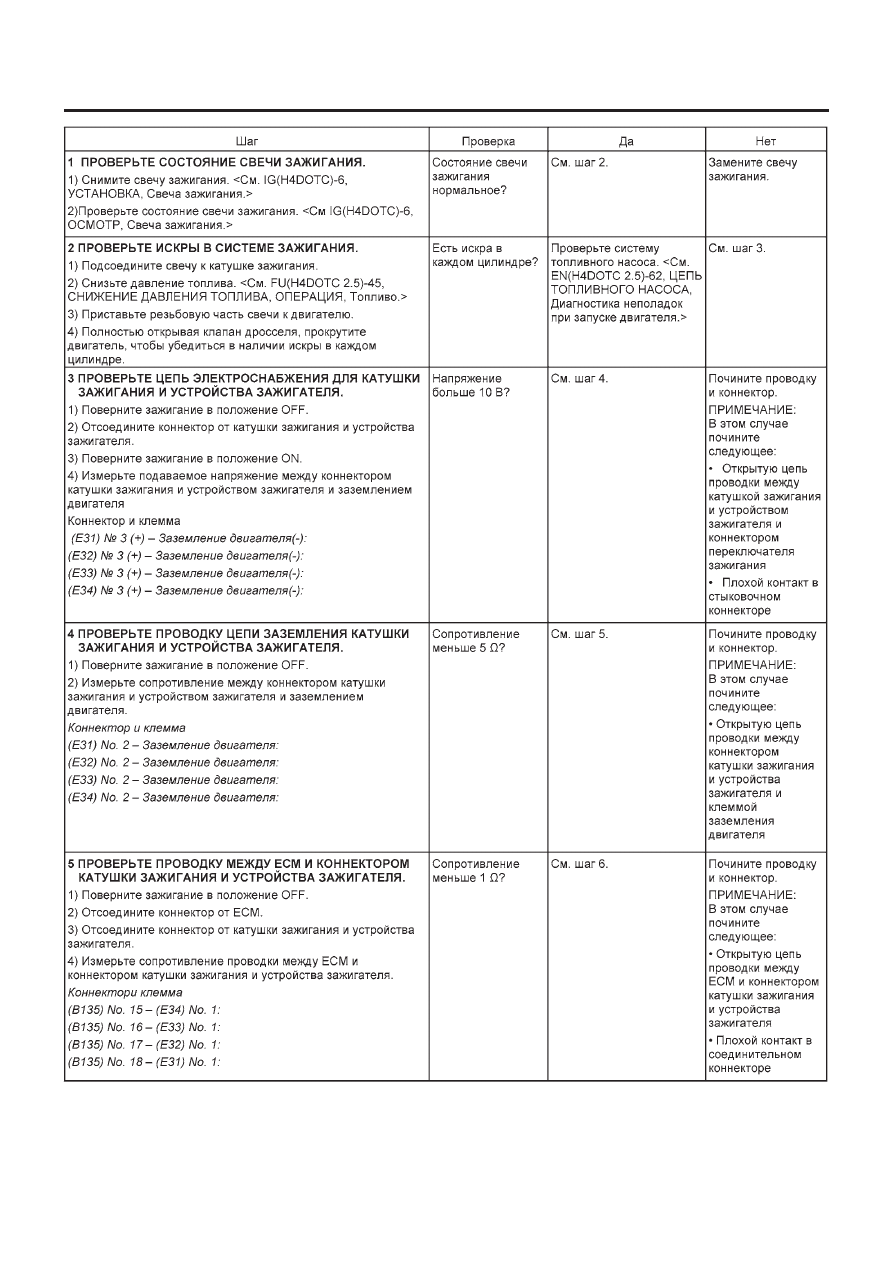

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-60

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

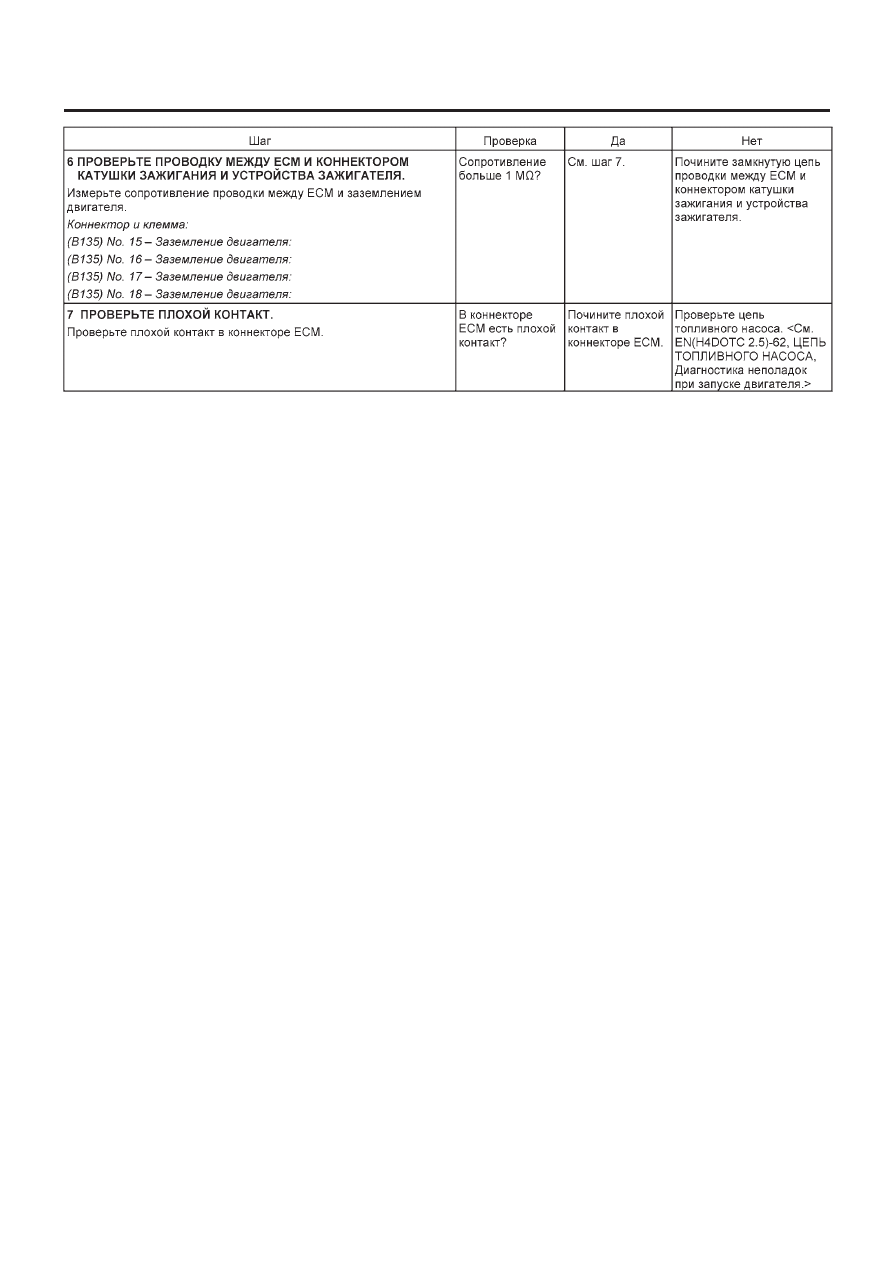

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-61

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-62

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

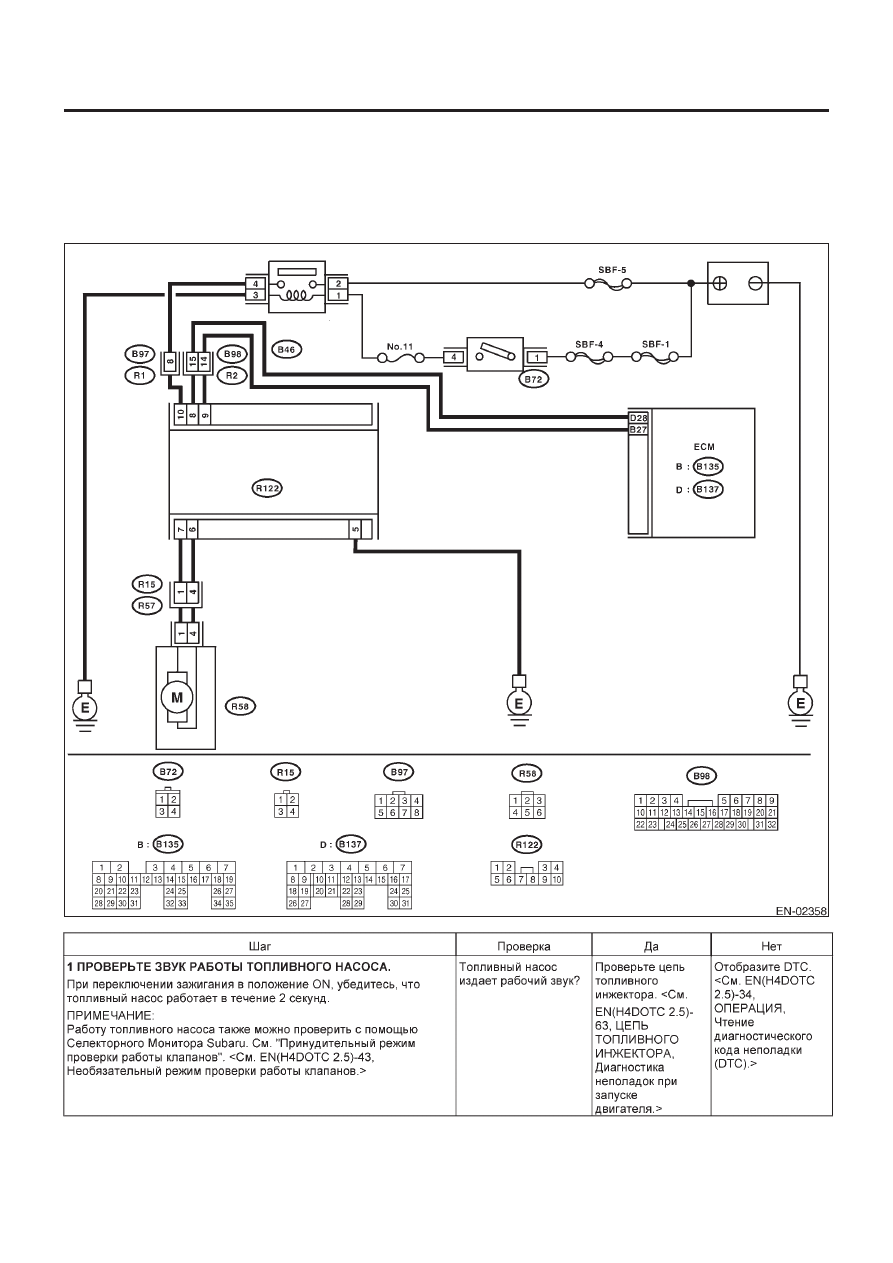

E:  ЦЕПЬ ТОПЛИВНОГО НАСОСА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Топливный насос

Реле топливного насоса

Аккумулятор

Модуль управления

опливным насосом

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-63

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

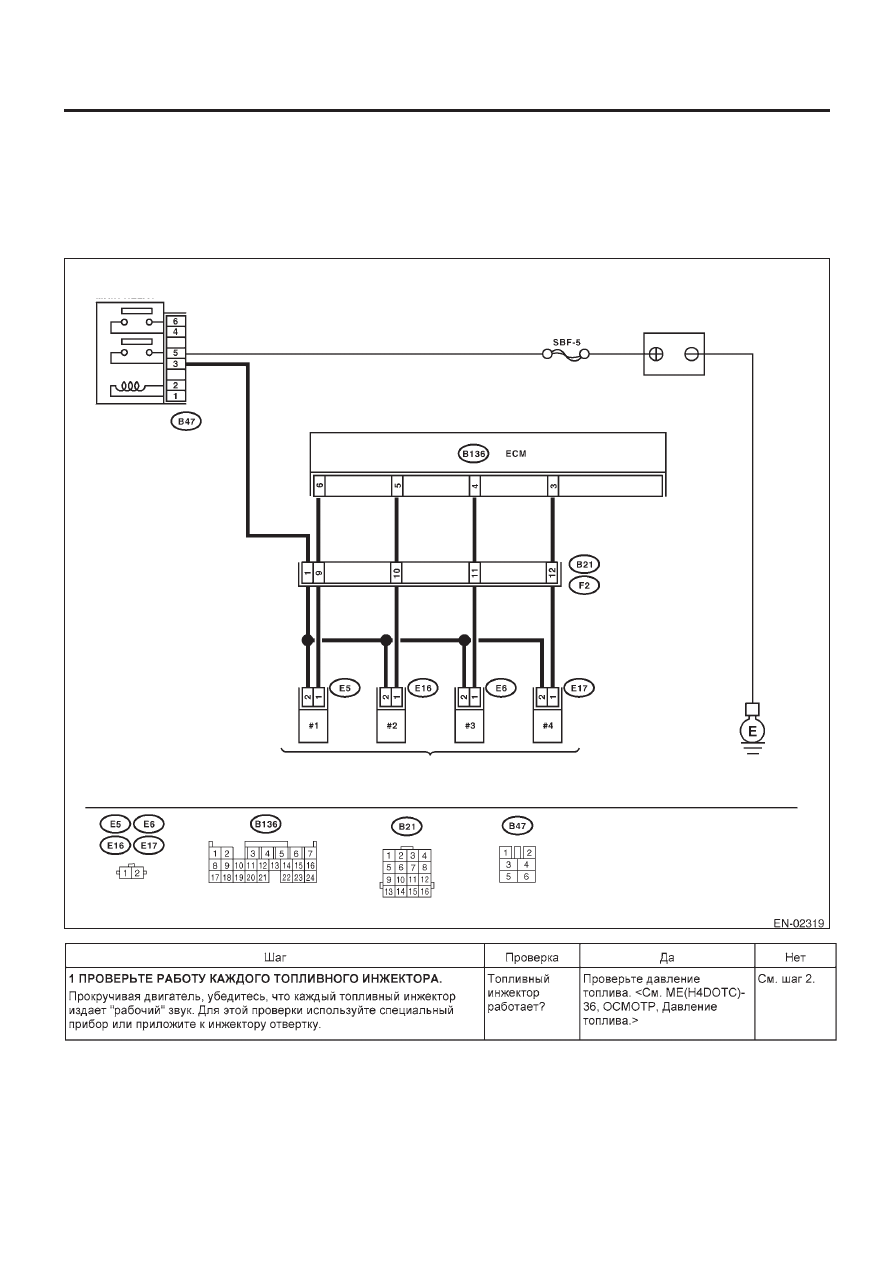

F:   ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА

ОСТОРОЖНО:
Проверяйте или ремонтируйте только неисправные детали.
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

ДИАГРАММА ПРОВОДКИ:

Главное реле

Аккумулятор

Топливные инжекторы
