Subaru Forester (2004 год). Руководство - часть 338

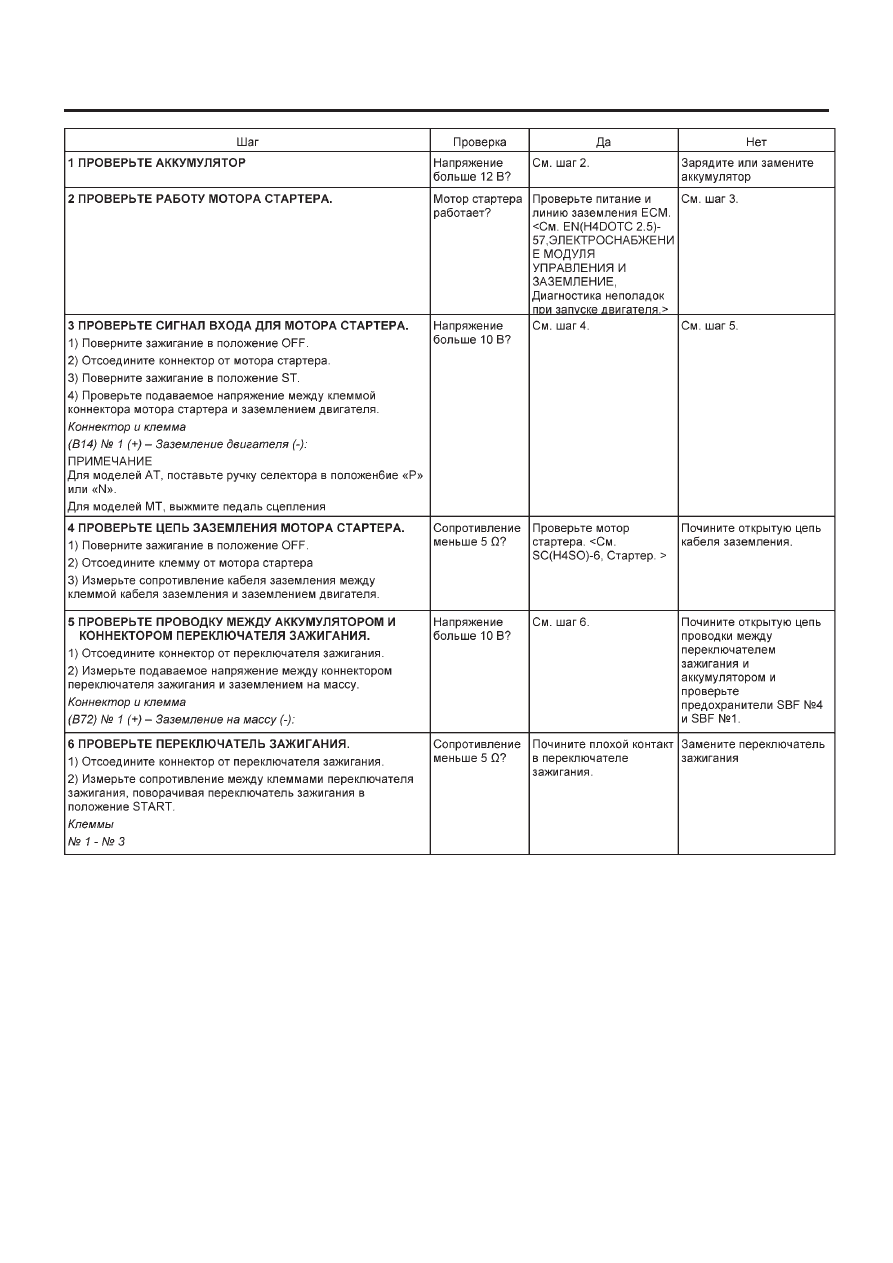

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-56

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-57

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C: ПРОВЕРЬТЕ ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЯ (ЕСМ)

И ЛИНИЮ ЗАЗЕМЛЕНИЯ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

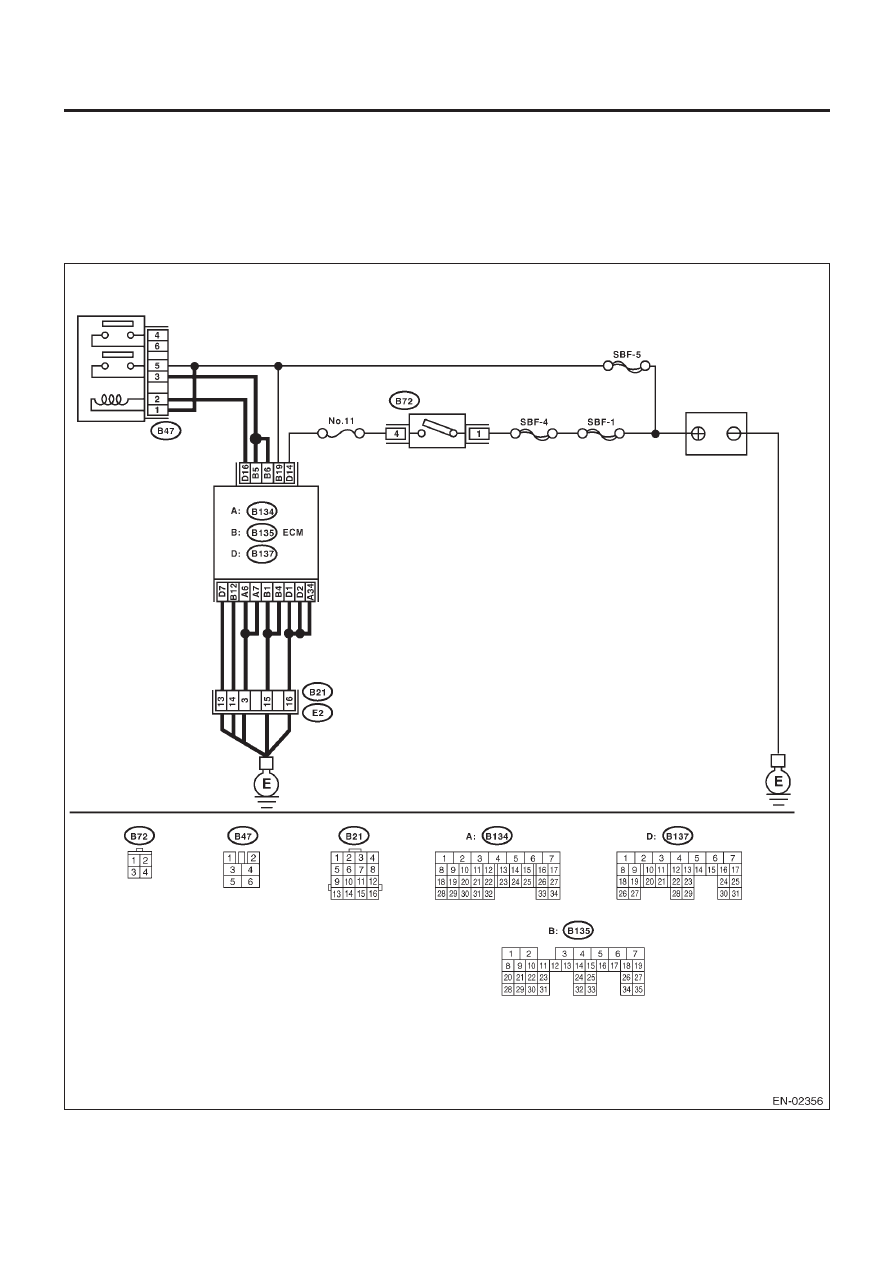

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Главное реле

Аккумулятор

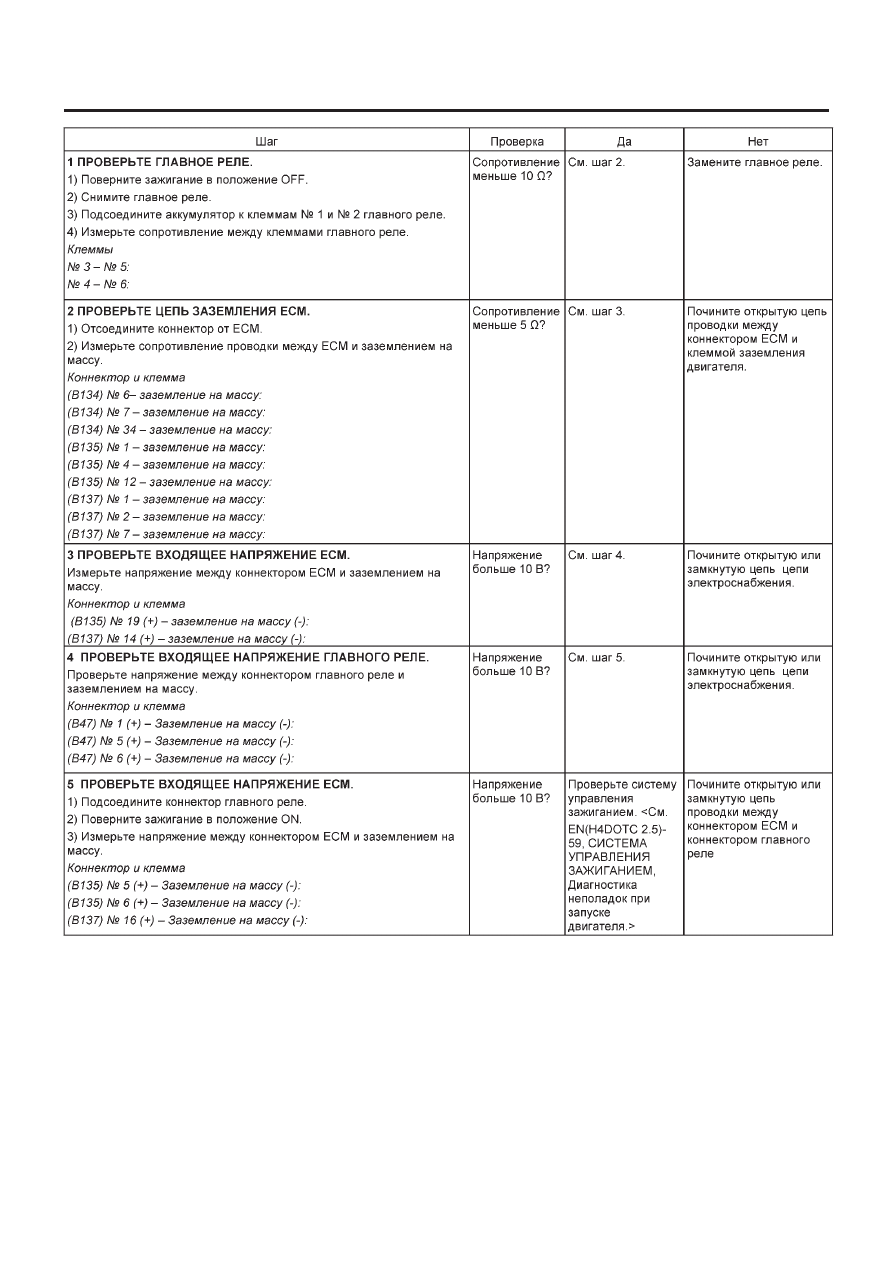

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-58

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-59

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

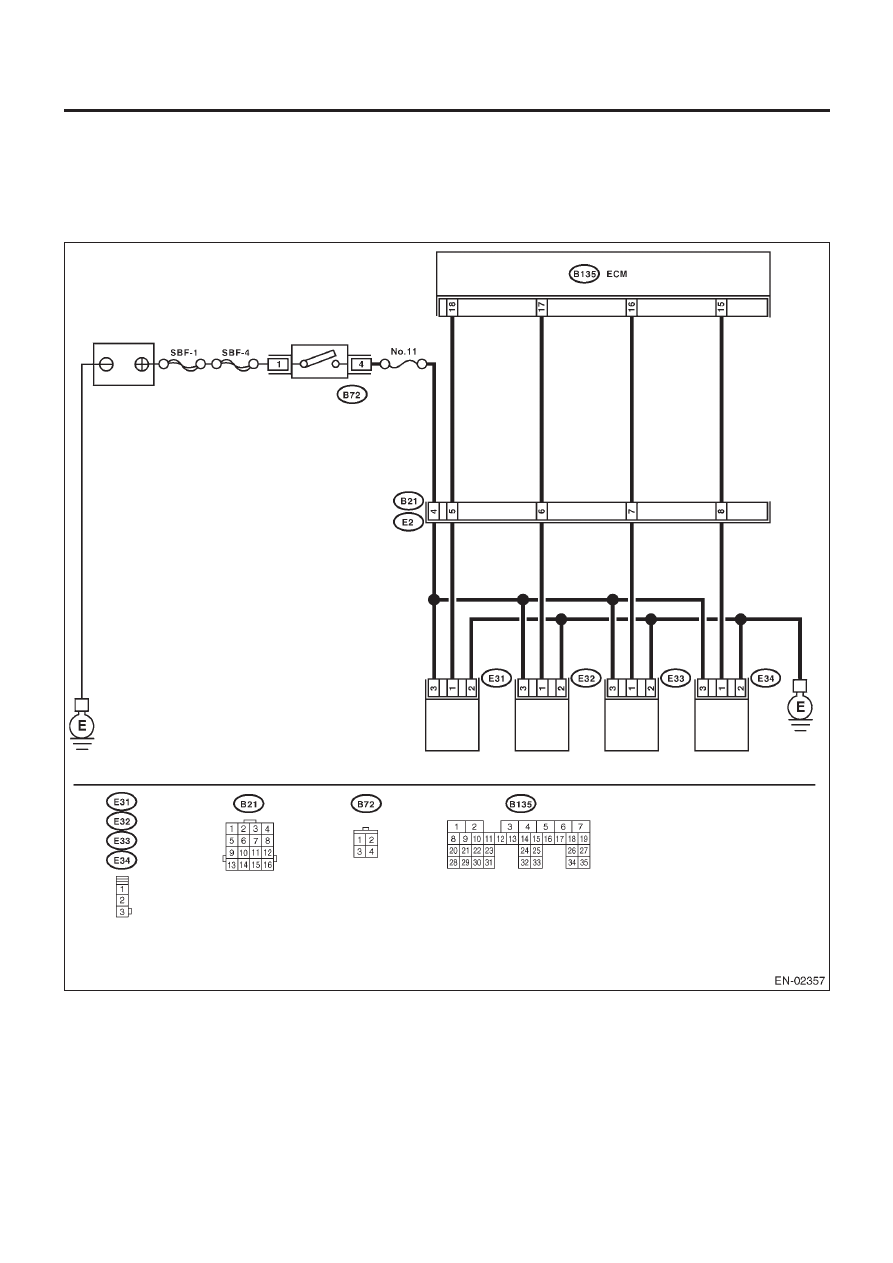

ДИАГРАММА ПРОВОДКИ:

Катушка

зажигания № 1

Катушка

зажигания № 2

Катушка

зажигания № 3

Катушка

зажигания № 4

Переключатель
зажигания

Аккумулятор
