СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-52

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F:   СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКТ ПРОДОЛЖАЕТ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ.

ДИАГНОЗ:
Цепь коннектора тестового режима замкнута.

СИМПТОМ НЕПОЛАДКИ:
Световой индикатор неполадки мигает с частотой 3 Гц при включенном зажигании.

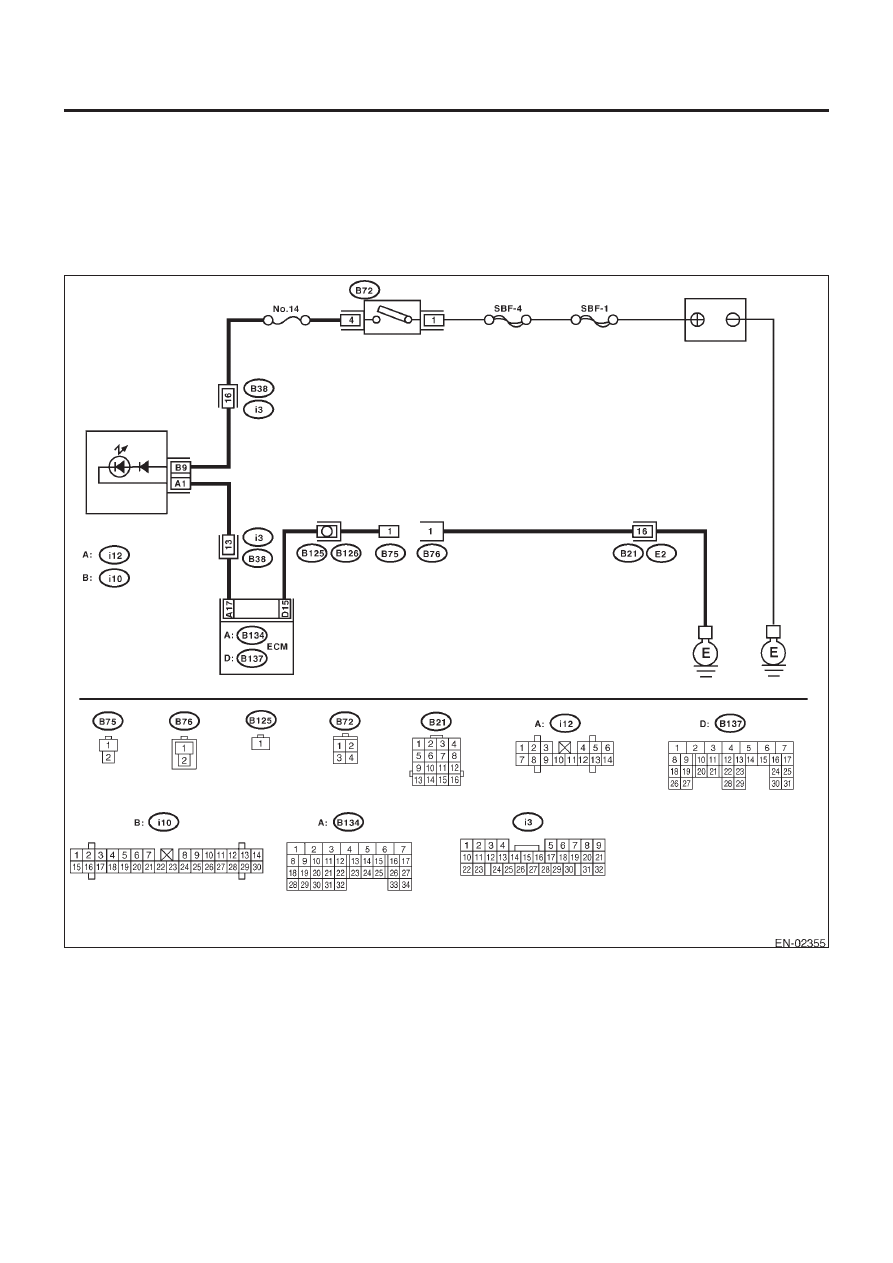

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор

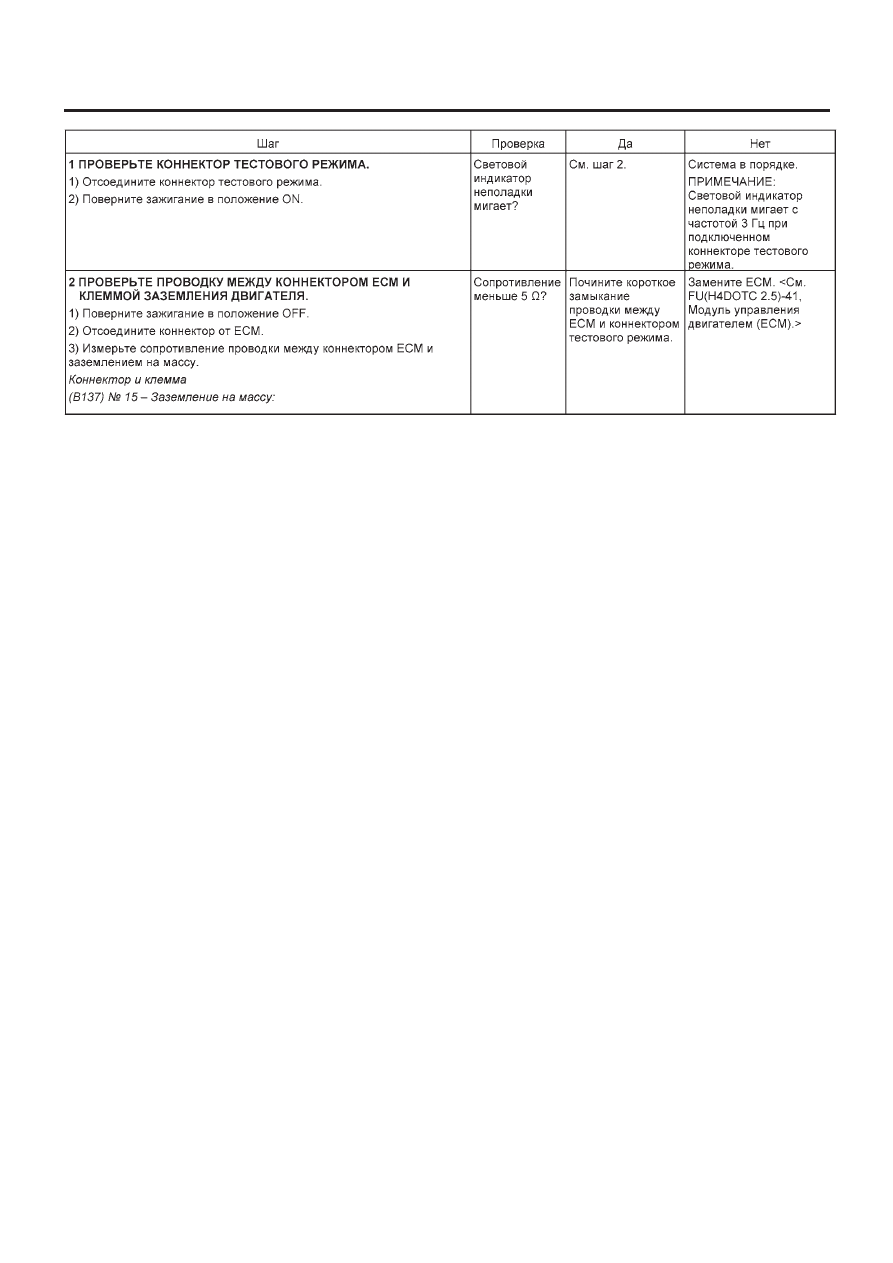

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-53

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-54

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

16. Диагностика неполадок при запуске двигателя

A: ПРОЦЕДУРА

1. Проверьте количество топлива.

2.    Осмотр цепи мотора стартера. <См. EN(H4DOTC 2.5)-55, ЦЕПЬ МОТОРА СТАРТЕРА, Диагностика неполадок при запуске дви-
гателя.>

3.    Осмотр электроснабжения ECM и линии заземления. <См. EN(H4DOTC 2.5)-57, ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРАВЛЕНИЯ
И ЗАЗЕМЛЕНИЕ, Диагностика неполадок при запуске двигателя.>

4.    Осмотр системы управления зажиганием. <См. EN(H4DOTC 2.5)-59, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диагностика не-
поладок при запуске двигателя.>

5.    Осмотр цепи топливного насоса. <См. EN(H4DOTC 2.5)-62, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неполадок при запуске
двигателя.>

6.    Осмотр цепи топливного инжектора. <См. EN(H4DOTC 2.5)-63, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика неполадок при
запуске двигателя.>

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-55

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: ЦЕПЬ МОТОРА СТАРТЕРА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

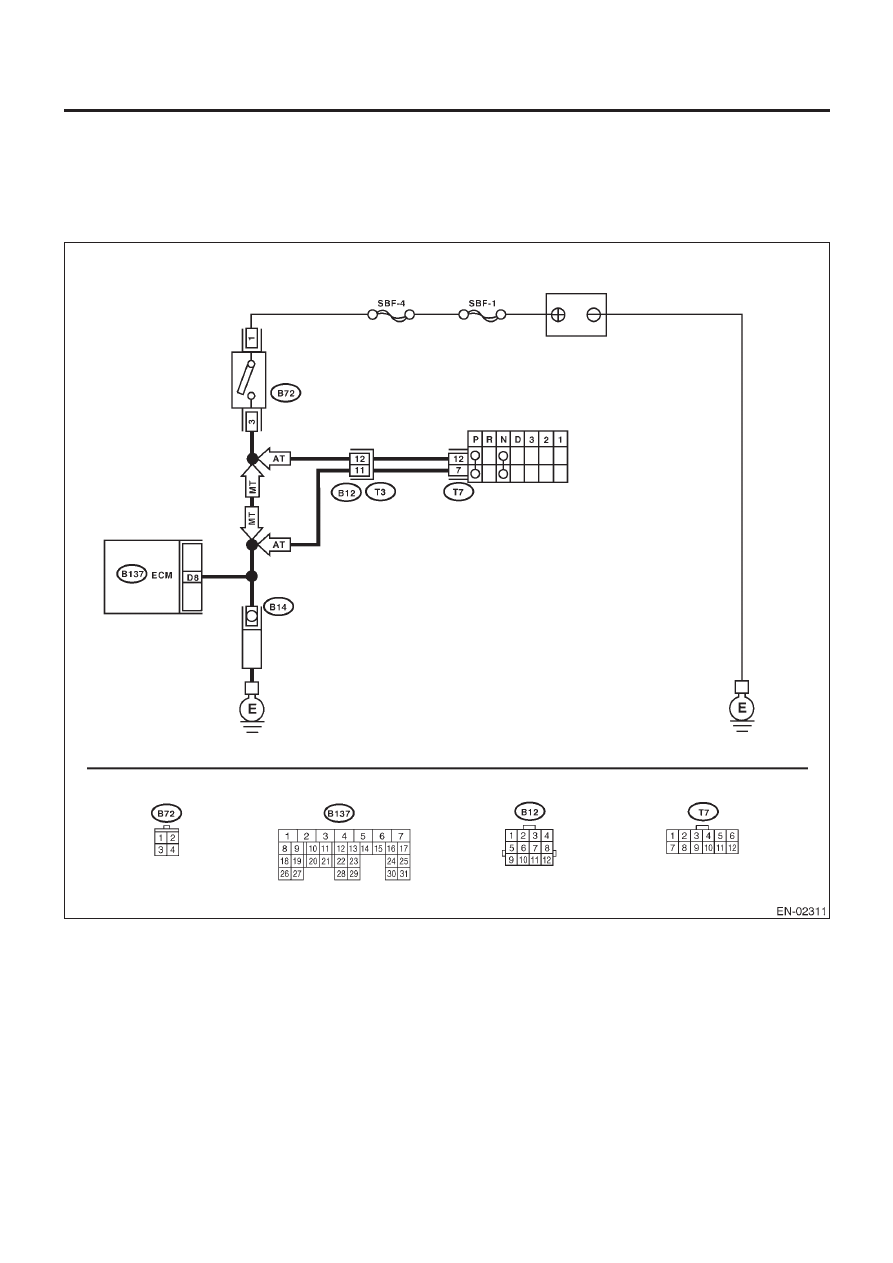

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Мотор
стартера

Аккумулятор

Ингибиторный переключатель
