РЕЖИМ ПРИНУДИТЕЛЬНОЙ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4DOTC 2.5)-44

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13) Нажатие клавиши [NO] завершит режим необязательной
проверки. После этого экран снова высветит «ВКЛ/ВЫКЛ со-
леноида".

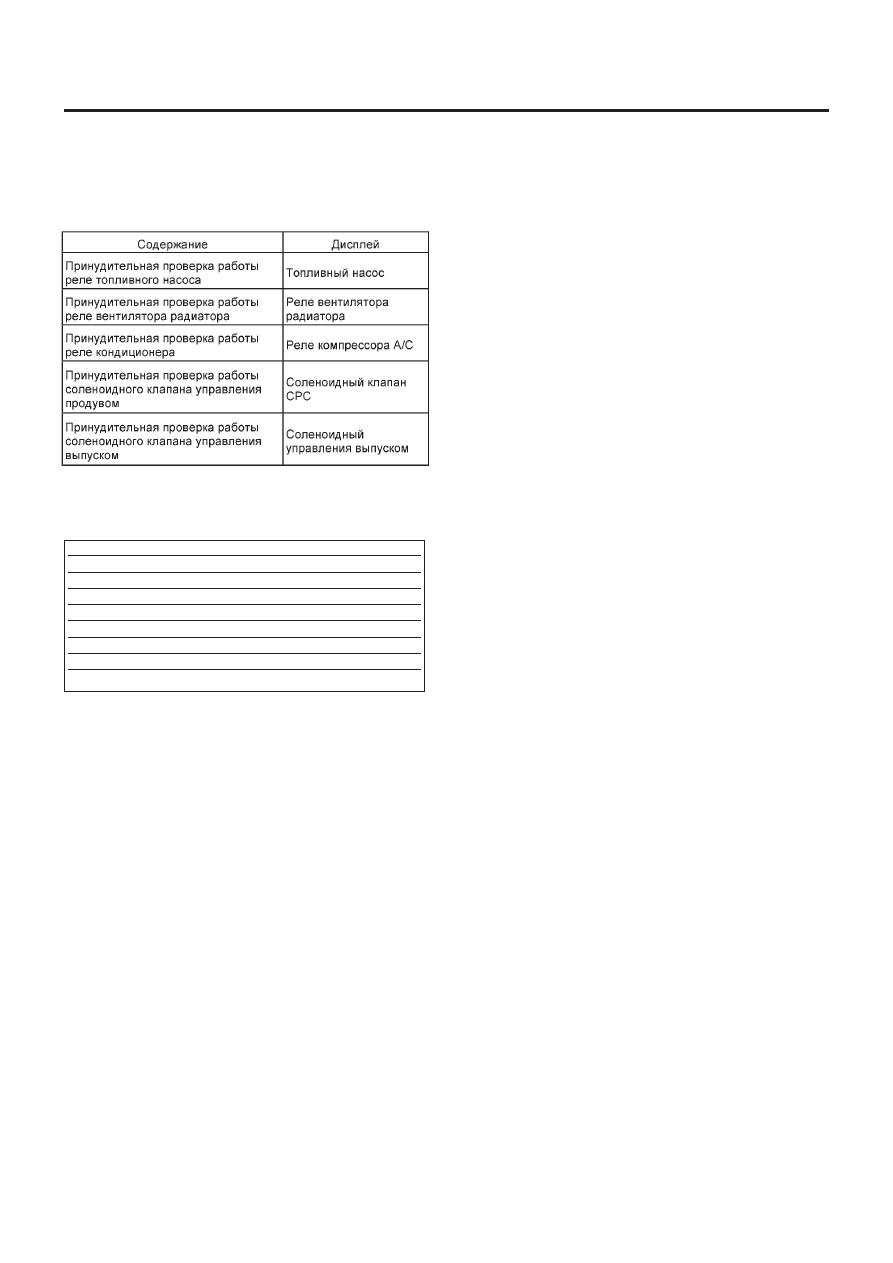

• Список вспомогательных данных приведен в следующей
таблице.

ПРИМЕЧАНИЕ:
• Приведенные ниже детали будут отображены на экране, но
не будут работать.

• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

Соленоид EGR

Соленоид ASV

Соленоид FICD

Соленоид вентиляции

Соленоид переключения атмосферного давления 1

Соленоид AAI

Соленоид PCV

Соленоид переключения атмосферного давления 2

Обводной контрольный разрешающий флаг выхлопа

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-45

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: АКТИВИЗАЦИЯ СВЕТОВОГО

ИНДИКАТОРА НЕПОЛАДКИ

1) Когда зажигание поворачивается в положение ON (двига-
тель выключен), световой индикатор неполадки на комбина-
ционном приборе загорается.

ПРИМЕЧАНИЕ:
Если световой индикатор неполадки не загорается, осущест-
вите диагностику цепи светового индикатора неполадки или
цепи комбинационного прибора. <См. EN(H4DOTC 2.5)-47,
СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ, Све-
товой индикатор неполадки.>

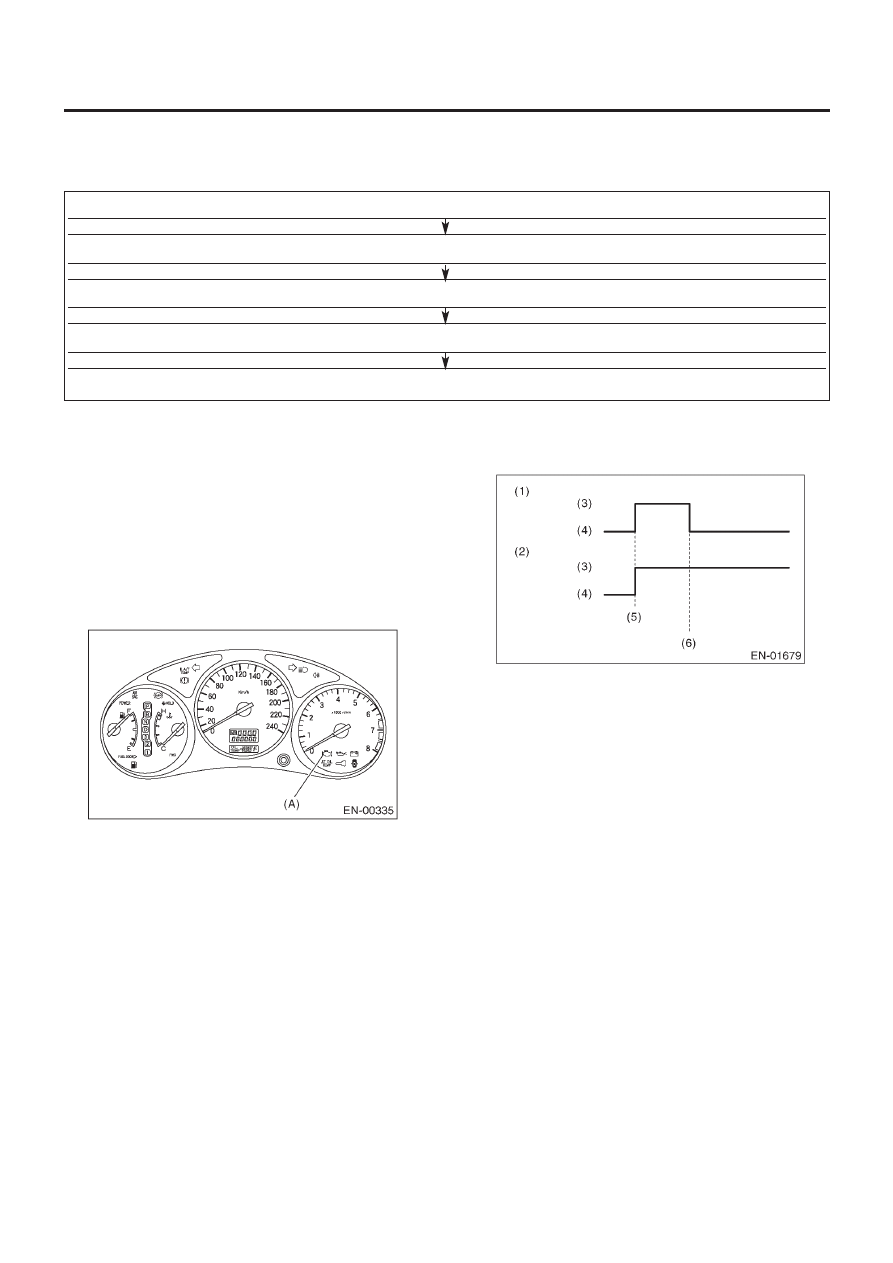

(A)   Световой индикатор неполадки

2) После запуска двигателя световой индикатор неполадки
гаснет. Если нет, то это означает поломку либо двигателя, ли-
бо системы управления выбросами.

(1) Нет поломки
(2) Поломка
(3) ВКЛ
(4) ВЫКЛ
(5) Переключатель зажигания ВКЛ
(6) Запуск двигателя

15. Световой индикатор неполадки

A: ПРОЦЕДУРА

1.    Активизация светового индикатора неполадки. <См. EN(H4DOTC 2.5)-45, АКТИВИЗАЦИЯ СВЕТОВОГО ИНДИКАТОРА НЕПО-
ЛАДКИ, Световой индикатор неполадки.>

2.    Световой индикатор неполадки не загорается. <См. EN(H4DOTC 2.5)-47, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТ-
СЯ, Световой индикатор неполадки.>

3.    Световой индикатор неполадки не гаснет. <См. EN(H4DOTC 2.5)-49, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ, Свето-
вой индикатор неполадки.>

4.    Световой индикатор неполадки не мигает с частотой 3 Гц. <См. EN(H4DOTC 2.5)-50, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ
МИГАЕТ С ЧАСТОТОЙ 3 ГЦ, Световой индикатор неполадки.>

5.    Световой индикатор неполадки остается мигать с частотой 3 Гц. <См. EN(H4DOTC 2.5)-52, СВЕТОВОЙ ИНДИКАТОР НЕПО-
ЛАДКИ ОСТАЕТСЯ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ, Световой индикатор неполадки.>

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-46

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

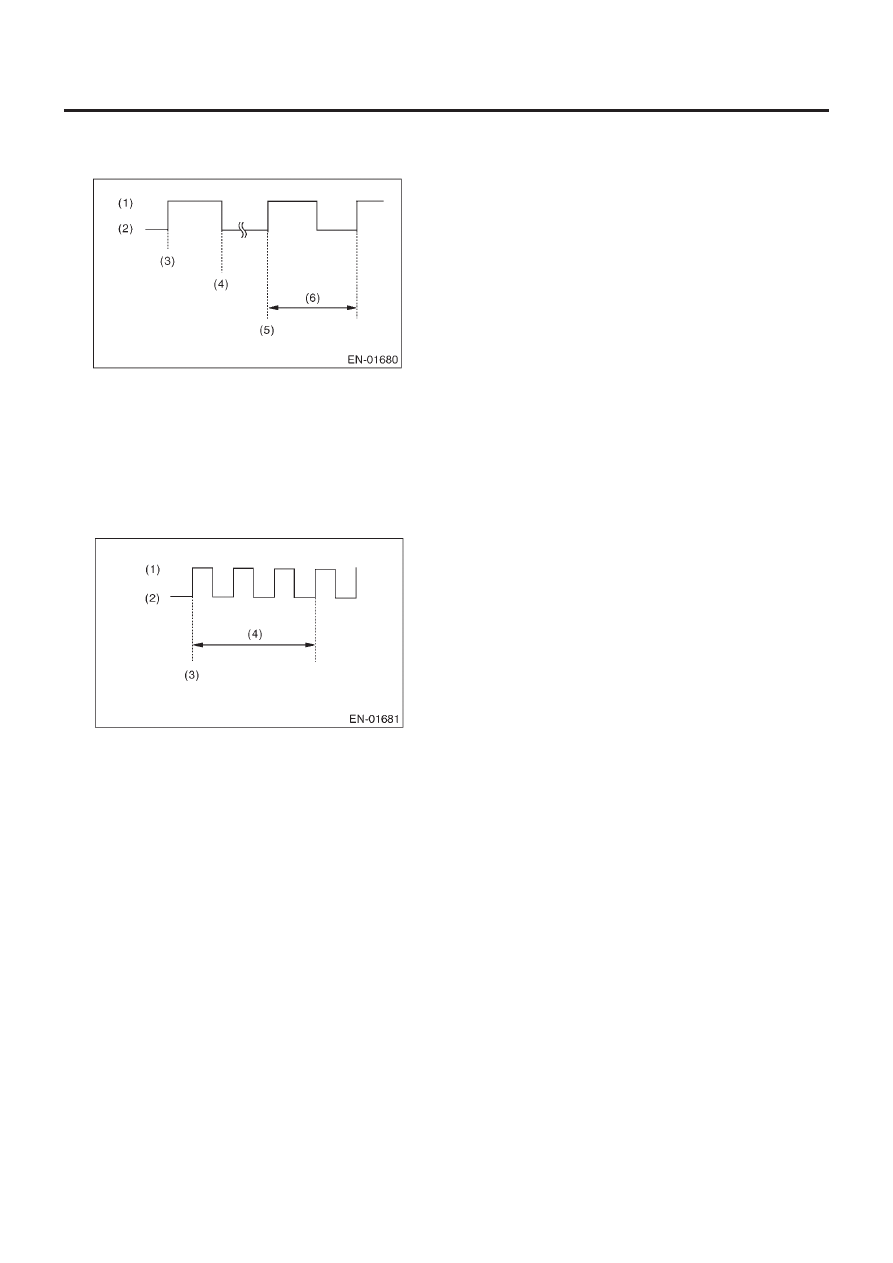

3) Если система диагностики определяет перебой зажигания,
что может повредить катализатор, световой индикатор непо-
ладки будет мигать с частотой 1 Гц.

(1) ВКЛ
(2) ВЫКЛ
(3) Переключатель зажигания ВКЛ
(4) Запуск двигателя
(5) Начало перебоя зажигания
(6) 1 секунда

4) Когда зажигание находится в положении ON (двигатель вы-
ключен) или в положении "START" с подсоединенным коннек-
тором тестового режима, световой индикатор неполадки бу-
дет мигать с частотой 3 Гц.

(1) ВКЛ
(2) ВЫКЛ
(3) Переключатель зажигания ВКЛ
(4) 1 секунда

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-47

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ.

ДИАГНОЗ:
Цепь светового индикатора неполадки открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
При повороте зажигания в положение ON (двигатель выключен), световой индикатор неполадки не загорается.

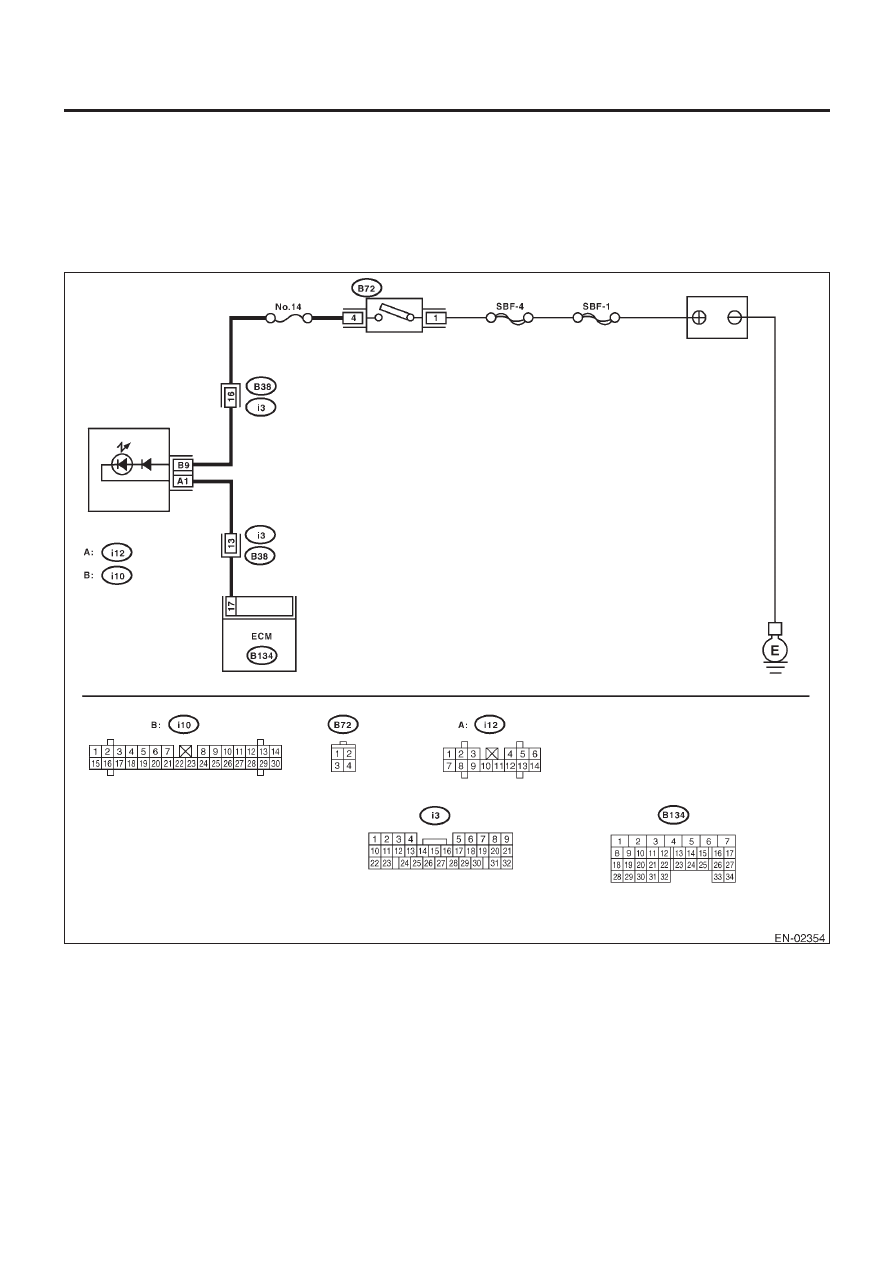

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор
