ЕЗДОВОЙ ЦИКЛ

EN(H4DOTC 2.5)-40

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

12. Ездовой цикл

A: ОПЕРАЦИЯ

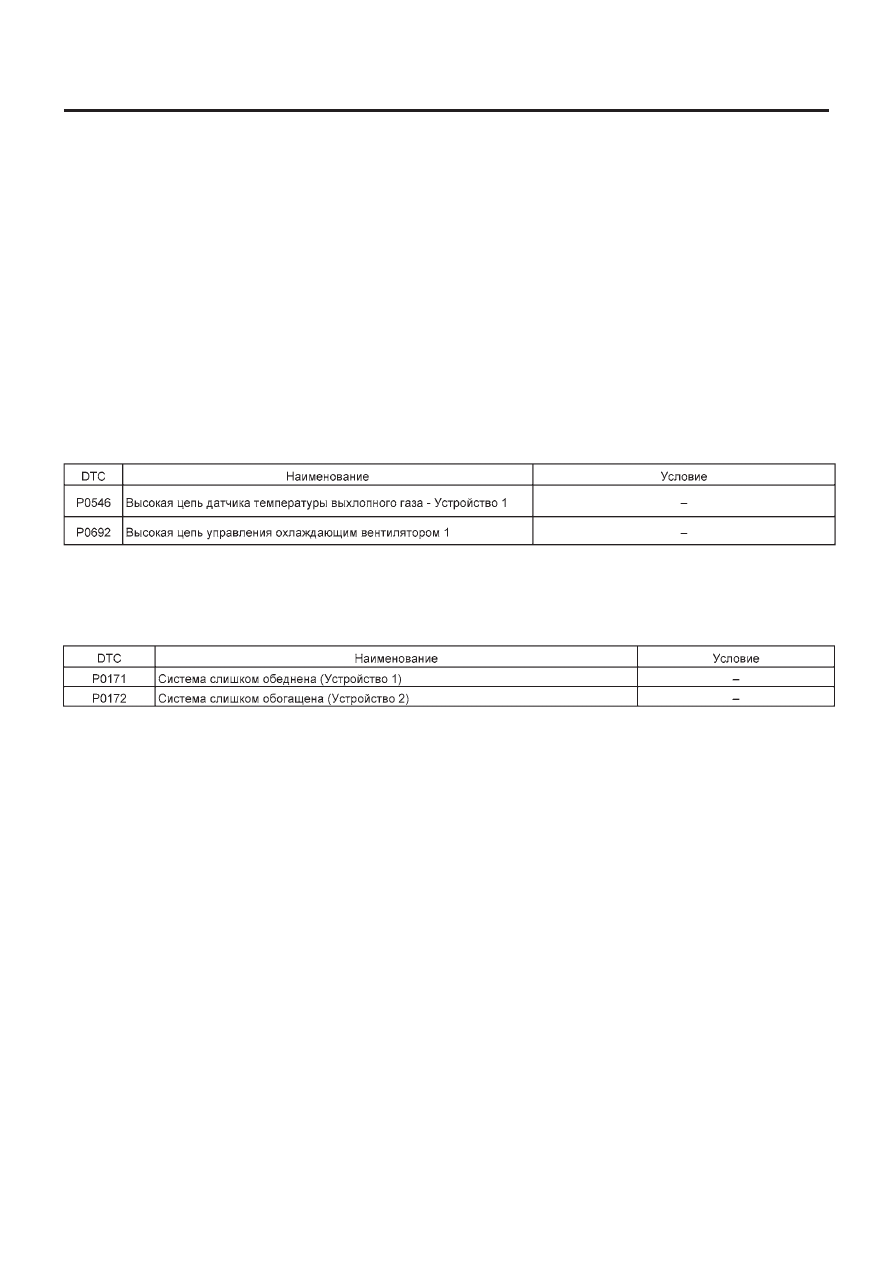

Для диагностики неполадок есть три шаблона езды. Определенный шаблон езды позволяет диагностировать приведенные ниже
неполадки. После исправления приведенных ниже неполадок всегда проверяйте, правильно ли восстановились все функции, по-
средством определенного шаблона езды.

1. ПОДГОТОВКА К ЕЗДОВОМУ ЦИКЛУ

1) Убедитесь в том, что остаток топлива составляет примерно половину бака [20 – 40 л], а напряжение аккумулятора – 12 В или
больше.
2) Отсоедините коннекторы тестового режима.

ПРИМЕЧАНИЕ:
• Кроме указанных пунктов, касающихся температуры охладителя двигателя при заводе, диагностика проводится после прогре-
ва двигателя.

2. ПОСЛЕ РАБОТЫ В ТЕЧЕНИЕ 20 МИНУТ ПРИ 80 КМ/ЧАС (50 MPH),

ДАЙТЕ ДВИГАТЕЛЮ ПОРАБОТАТЬ НА ХОЛОСТОМ ХОДУ В ТЕЧЕНИЕ 1 МИНУТЫ.

3. ХОЛОСТОЙ ХОД В ТЕЧЕНИЕ 10 МИНУТ

ПРИМЕЧАНИЕ:
Перед диагностикой поэксплуатируйте автомобиль при 10 км/ч (6 MPH) или больше.

ЕЗДОВОЙ ЦИКЛ

EN(H4DOTC 2.5)-41

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

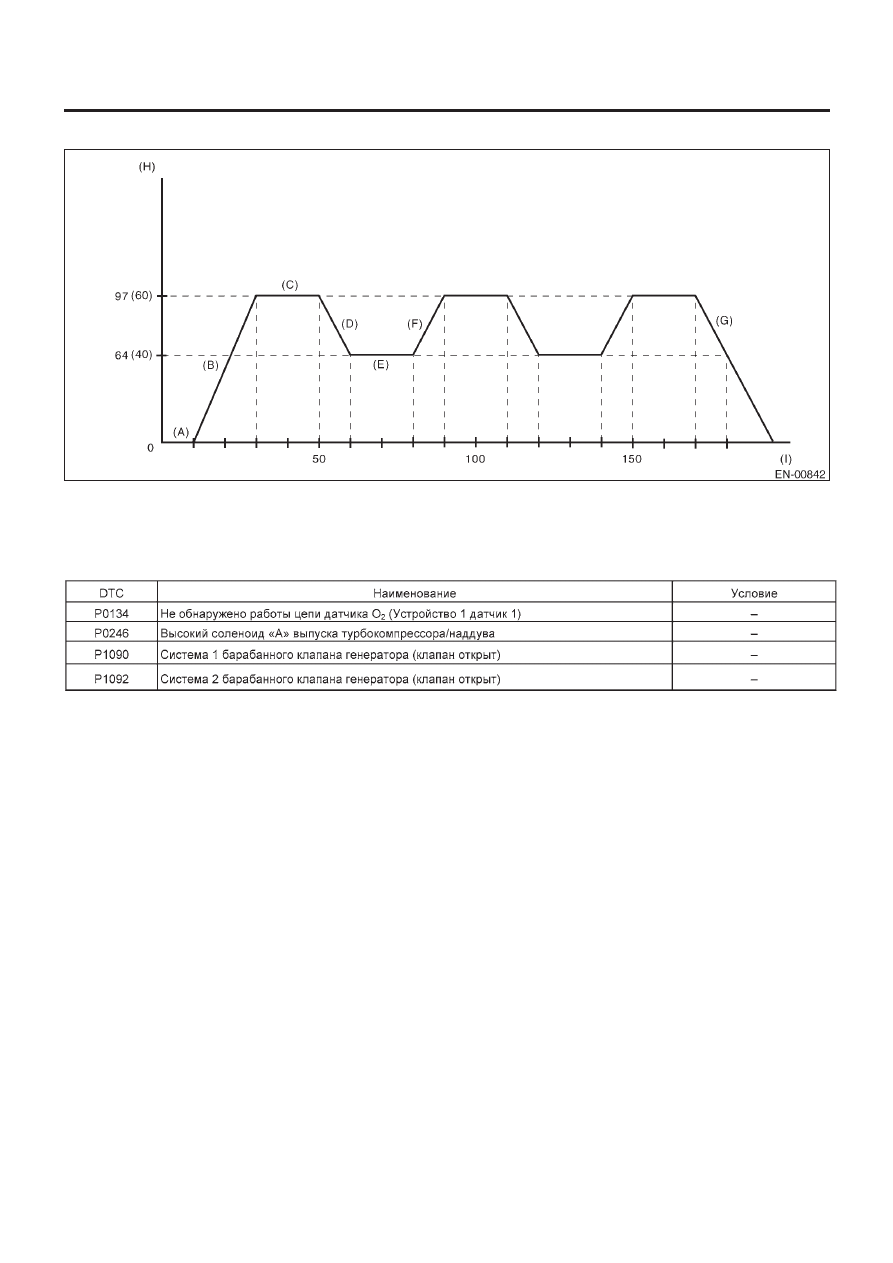

4. ПОЭКСПЛУАТИРУЙТЕ АВТОМОБИЛЬ В СООТВЕТСТВИИ СО СЛЕДУЮЩИМИ ШАБЛОНАМИ ЕЗДЫ

(A) Оставьте двигатель на холостом ходу на

10 сек или более.

(B) Доведите до 97 км/ч (60 MPH) в течение

20 сек.

(C) Эксплуатируйте автомобиль

при 97 км/ч (60 MPH) в течение 20 сек.

(D) Сбавьте при полностью закрытом

дросселе до 64 км/ч

(E) Эксплуатируйте автомобиль при 64 км/ч

(40 MPH) в течение 20 сек

(F) Доведите до 97 км/ч (60 MPH)

в течение 10 сек.

(G) Остановите автомобиль с полностью

закрытым дросселем

(H) Скорость автомобиля км/ч
(I) (Сек)

РЕЖИМ ОЧИСТКИ ПАМЯТИ

EN(H4DOTC 2.5)-42

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13. Режим очистки памяти

A: ОПЕРАЦИЯ

1. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

(НОРМАЛЬНЫЙ РЕЖИМ)

1) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Очистить память} и
нажмите клавишу [YES].
5) Когда на экране появится 'Сделано' и Поверните Зажига-
ние в Положение OFF, поверните зажигание в положение OFF,
а затем выключите селекторный монитор Subaru.

ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

2. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU (РЕЖИМ OBD)

1) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Система OBD} и на-
жмите клавишу [YES].
5) В «Меню OBD» выберите {Очистка DTC} и нажмите клави-
шу [YES].
6) При высвечивании на экране 'Очистить диагностический
код?' нажмите клавишу [YES].
7) Выключите Селекторный Монитор Subaru и поверните за-
жигание в положение OFF.

ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

3. ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

Для информации о процедурах по очистке памяти с исполь-
зованием инструмента общего сканирования OBD-II, см. Ру-
ководство по эксплуатации инструмента общего сканирова-
ния OBD-II.

РЕЖИМ ПРИНУДИТЕЛЬНОЙ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4DOTC 2.5)-43

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14. Режим принудительной проверки

работы клапана

A: ОПЕРАЦИЯ

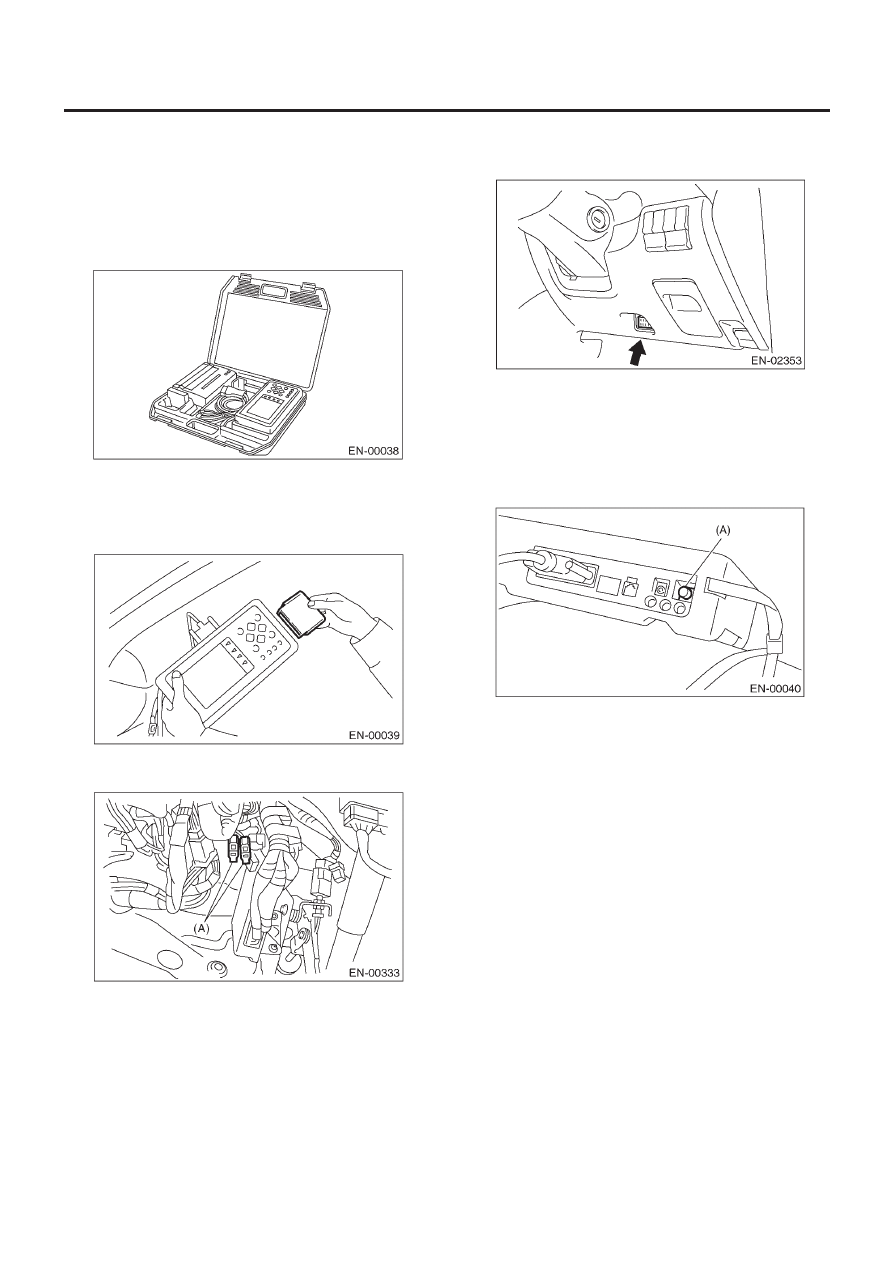

1) Приготовьте набор Селекторного Монитора Subaru.<См.
EN(H4DOTC 2.5)-7, ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ,
Общее описание.>

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru
<См.EN(H4DOTC 2.5)-7,   ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУ-
МЕНТЫ, Общее описание.>

4) Подсоедините коннектор тестового режима (A) в нижней
части панели инструментов (со стороны водителя).

5) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных, расположенному в нижней части панели инст-
рументов (со стороны водителя).

ОСТОРОЖНО
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru и инструмента
общего сканирования OBD-II.

6) Поверните зажигание в положение ON (двигатель выклю-
чен)  и включите Селекторный Монитор Subaru.

(A)   Сетевой переключатель

7) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
8) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
9) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
10) В «Диагностике двигателя» выберите {Режим проверки
работы системы} и нажмите клавишу[YES].
11) В «Режиме проверки работы системы» выберите
{ВКЛ/ВЫКЛ соленоида} и нажмите клавишу [YES]..
12) Выберите желаемый соленоид при отображении на экра-
не « ВКЛ/ВЫКЛ соленоида» и нажмите клавишу [YES].
