СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4DOTC 2.5)-32

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7.  РЕЖИМ РАБОТЫ СИД ДЛЯ ДВИГАТЕЛЯ

1) В «Главном Меню» на экране выберите {Проверка каждой системы}, затем нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель}, затем нажмите клавишу [YES].
3) После высвечивания информации о типе двигателя нажмите клавишу [YES].
4) После того, как на экране высветится « Диагностика Двигателя», выберите {Отображение и сохранение текущих данных} и на-
жмите клавишу [YES].
5) После того, как на экране высветится «Меню отображения данных», выберите {Отображение данных и СИД} и нажмите клавишу [YES].
6) Используя клавишу скроллинга, двигайте изображение на экране вверх или вниз до тех пор, пока не высветятся необходимые данные.

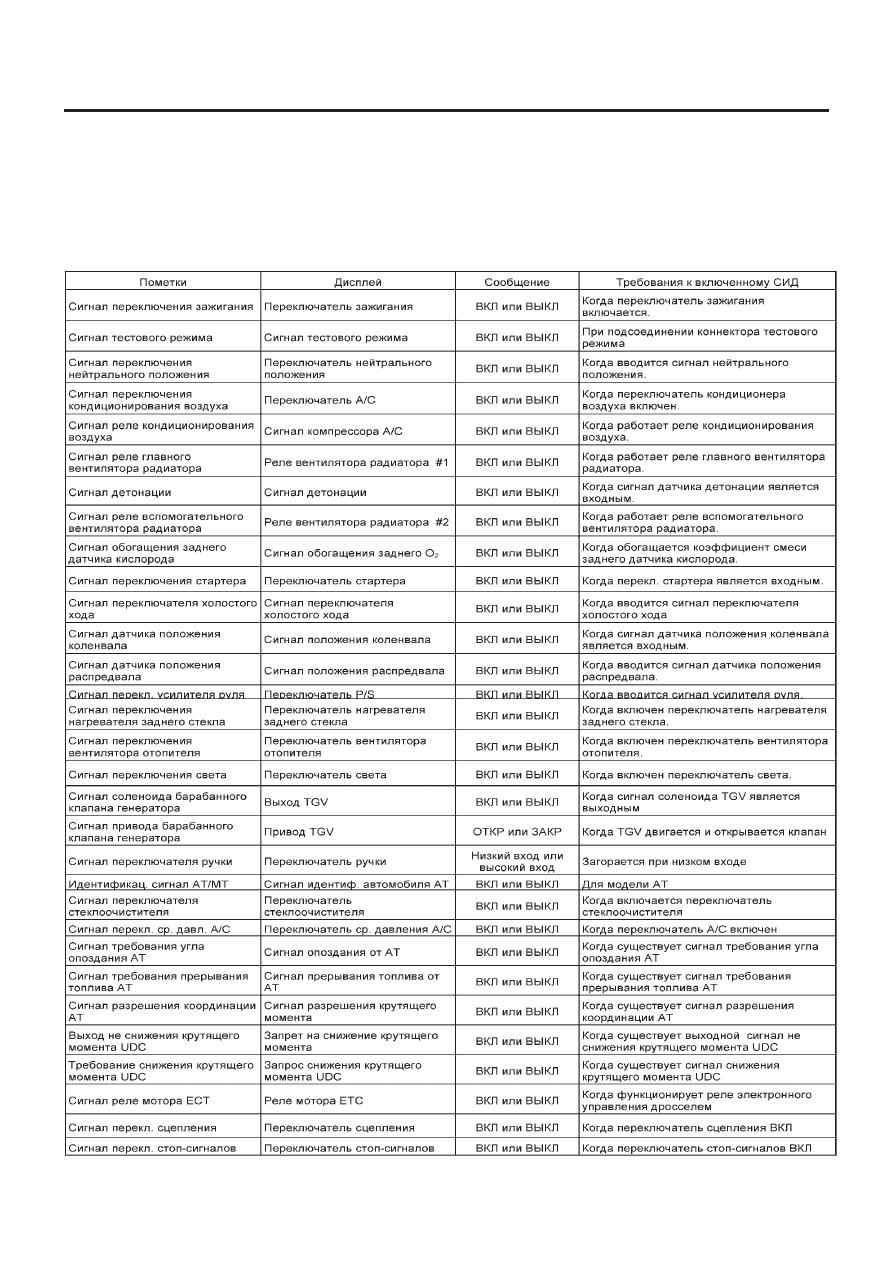

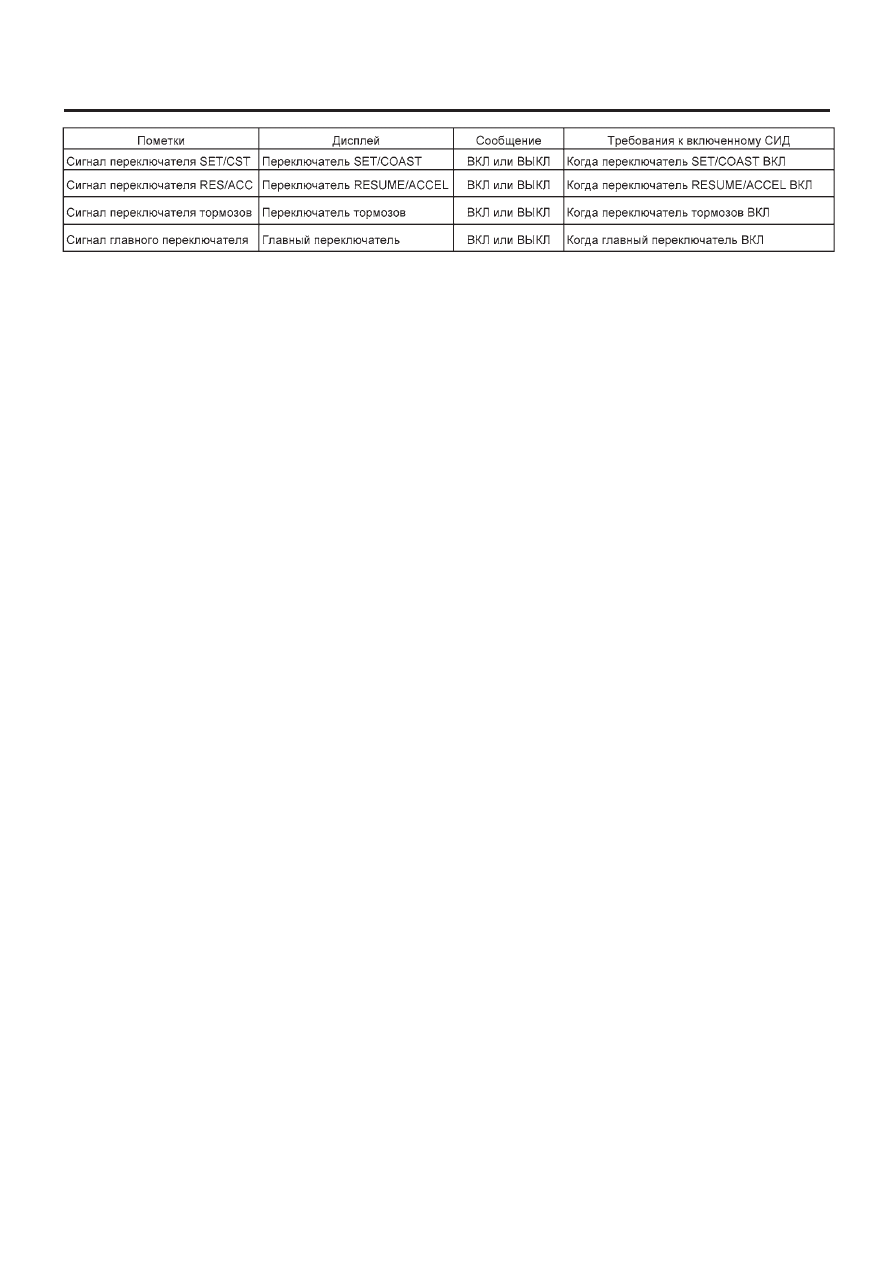

• Список вспомогательных данных приведен в следующей таблице.

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4DOTC 2.5)-33

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ  (DTC)

EN(H4DOTC 2.5)-34

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

10. Чтение диагностического кода

неполадки  (DTC)

A: ОПЕРАЦИЯ

1. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

(НОРМАЛЬНЫЙ РЕЖИМ)

1) В «Главном Меню» на экране выберите {Проверка каждой
системы}, затем нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель}, затем
нажмите клавишу [YES].
3) После высвечивания информации о типе двигателя нажми-
те клавишу [YES].
4) После высвечивания «Диагностика двигателя», выберите
{Отображение диагностического кода} и нажмите клавишу [YES].
5) В «Отображении диагностического кода» выберите {Теку-
щий диагностический код} или {Исторический диагностиче-
ский код} и нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.
• Для информации о DTC, см. Список Диагностического кода
неполадки   (DTC).    <См. EN(H4DOTC 2.5)-65, Список диагно-
стического кода неполадки (DTC).>

2. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU (РЕЖИМ OBD)

1) В «Главном Меню» на экране выберите {Проверка каждой
системы}, затем нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель}, затем
нажмите клавишу [YES].
3) После высвечивания информации о типе двигателя нажми-
те клавишу [YES].
4) После высвечивания «Диагностика двигателя», выберите
{Система OBD} и нажмите клавишу [YES].
5) После высвечивания «Меню OBD» выберите {Отображение
диагностического кода} и нажмите клавишу [YES].
6) Убедитесь в том, что DTC отобразился на экране.

ПРИМЕЧАНИЕ:
• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.
• Для информации о DTC, см. Список Диагностического кода
неполадки   (DTC).    <См. EN(H4DOTC 2.5)-65, Список диагно-
стического кода неполадки (DTC).>

3. ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

Относится к данным, отображающим связанный с выбросом
DTC силовой цепи.
Для информации о DTC, см. Список Диагностического кода
неполадки (DTC). <См. EN(H4DOTC 2.5)-65, Список диагно-
стического кода неполадки (DTC).>

ПРИМЕЧАНИЕ:
Для доступа к связанному с выбросом DTC силовой цепи (РЕ-
ЖИМ $03) см.  инструкцию по эксплуатации производителя
инструмента общего сканирования OBD-II.

РЕЖИМ ОСМОТРА

EN(H4DOTC 2.5)-35

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

11. Режим осмотра
A: ОПЕРАЦИЯ

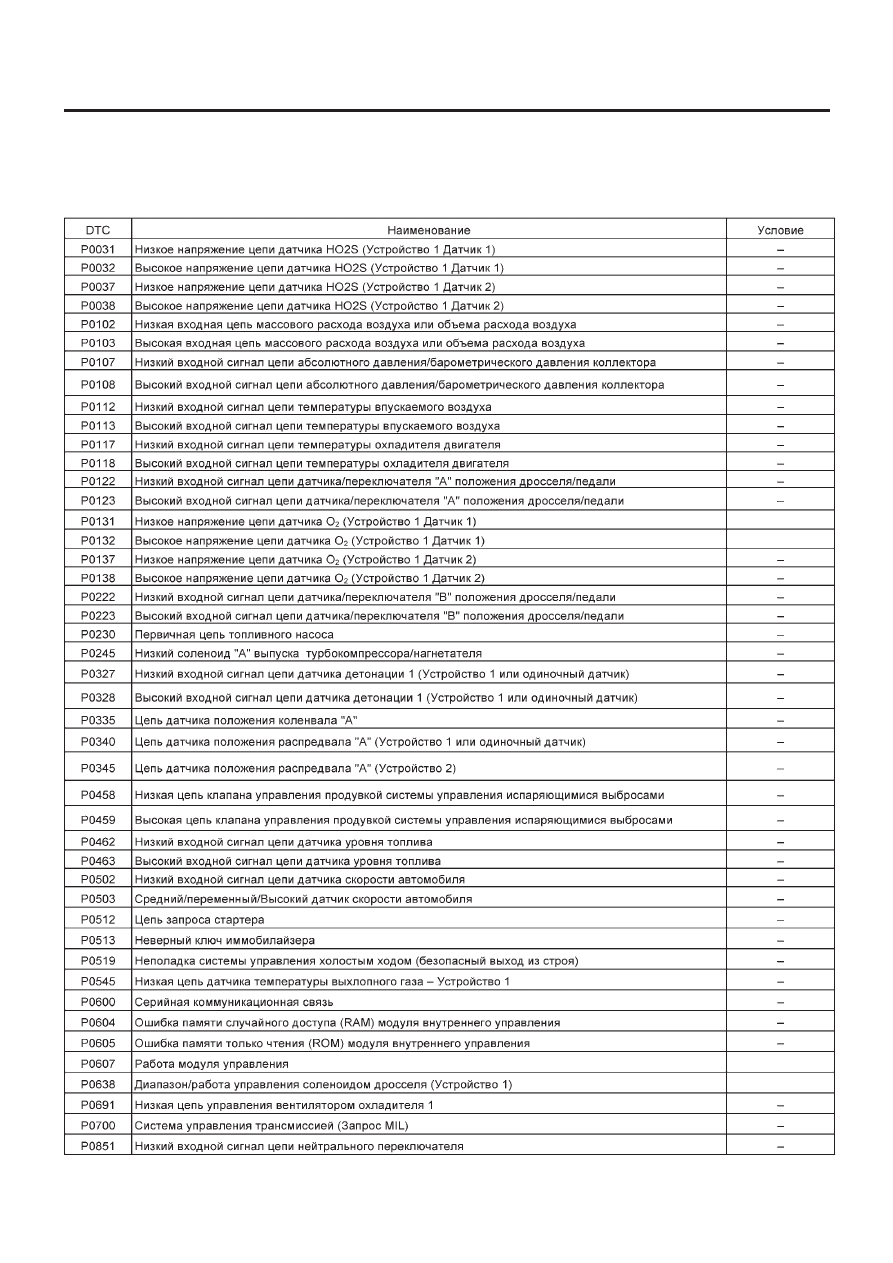

Произведите диагностику неполадок, показанных на приведенной ниже таблице DTC.
При осуществлении диагностики неполадок не указанных на этой таблице DTC, см. пункт Ездовой Цикл. <См. EN(H4DOTC 2.5)-40,
Ездовой цикл.>
