ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

EN(H4DOTC 2.5)-24

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

8. Инструмент общего сканирования OBD-II

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ ИНСТРУМЕНТОМ

ОБЩЕГО СКАНИРОВАНИЯ OBD-II

1) Подготовьте инструмент общего сканирования (инстру-
мент общего сканирования OBD-II), требуемый SAE J1978.

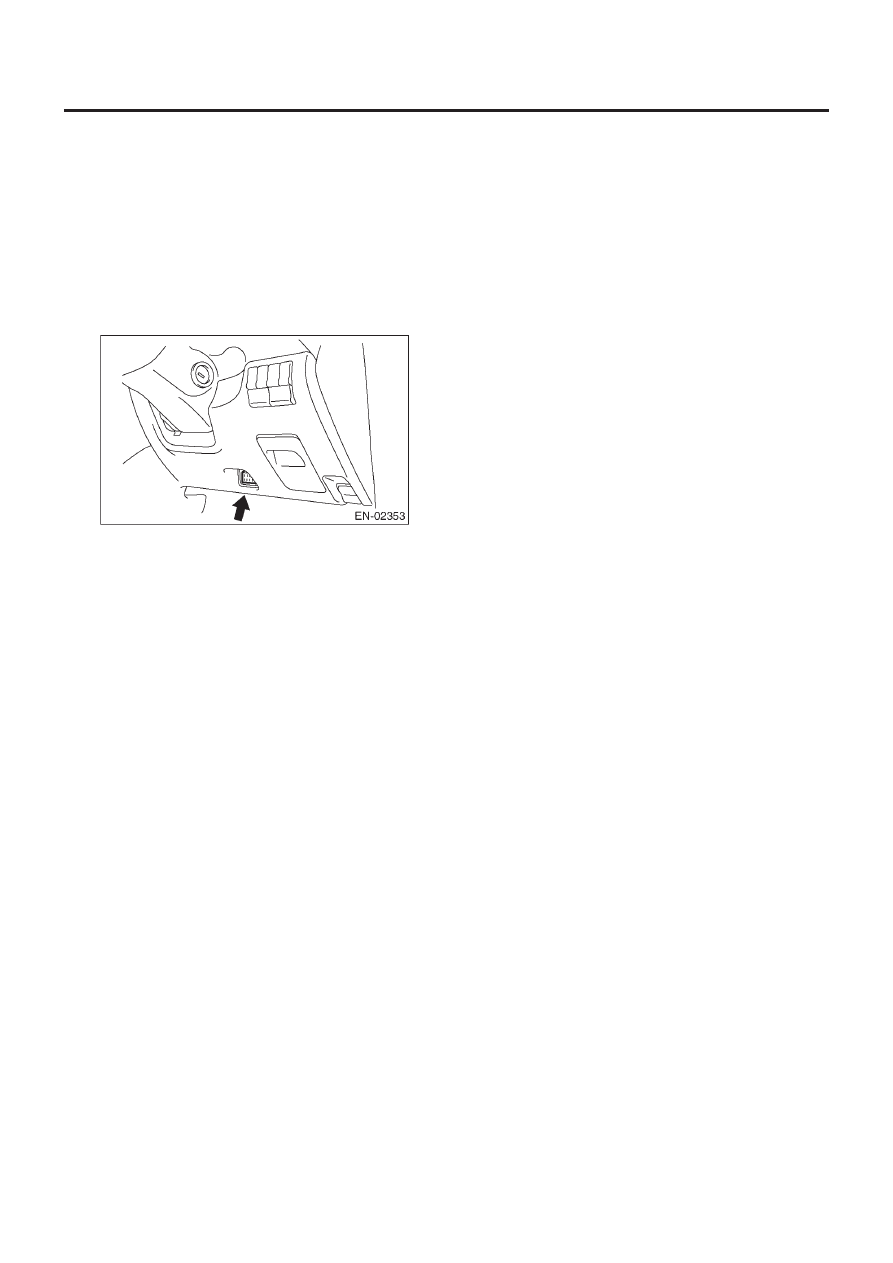

2) Подсоедините инструмент общего сканирования OBD-II к
коннектору связи данных, расположенному в нижней части
панели приборов (со стороны водителя).

3) С помощью инструмента общего сканирования OBD-II, вы-
зовите DTC и сохраните данные в форме стоп кадра.
Функции инструмента общего сканирования OBD-II состоят из:

(1) РЕЖИМ $01: Диагностические данные текущей сило-

вой цепи

(2) РЕЖИМ $02: Стоп-кадровые данные силовой цепи
(3) РЕЖИМ  $03:   Связанный с выбросом DTC силовой цепи
(4) РЕЖИМ $04: Очистка/переустановка связанной с вы-

бросом диагностической информации

(5) РЕЖИМ $06: Запрос результата бортовой мониторинго-

вой проверки  для прерывистой системы отслеживания

(6) РЕЖИМ $07: Запрос результата бортовой мониторинго-

вой проверки  для непрерывной системы отслеживания

(7) РЕЖИМ $09: Запрос информации автомобиля

Считайте данные в соответствии с процедурами по ремонту.
(Для информации о детальных рабочих процедурах см. Руко-
водство по Эксплуатации Инструмента Общего Сканирова-
ния OBD-II.)

ПРИМЕЧАНИЕ:
Для информации о деталях, касающихся DTC, см.  Список Ди-
агностического Кода Неполадки (DTC). <См. EN(H4DOTC
2.5)-65, Список диагностического кода неполадки (DTC).>

ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

EN(H4DOTC 2.5)-25

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

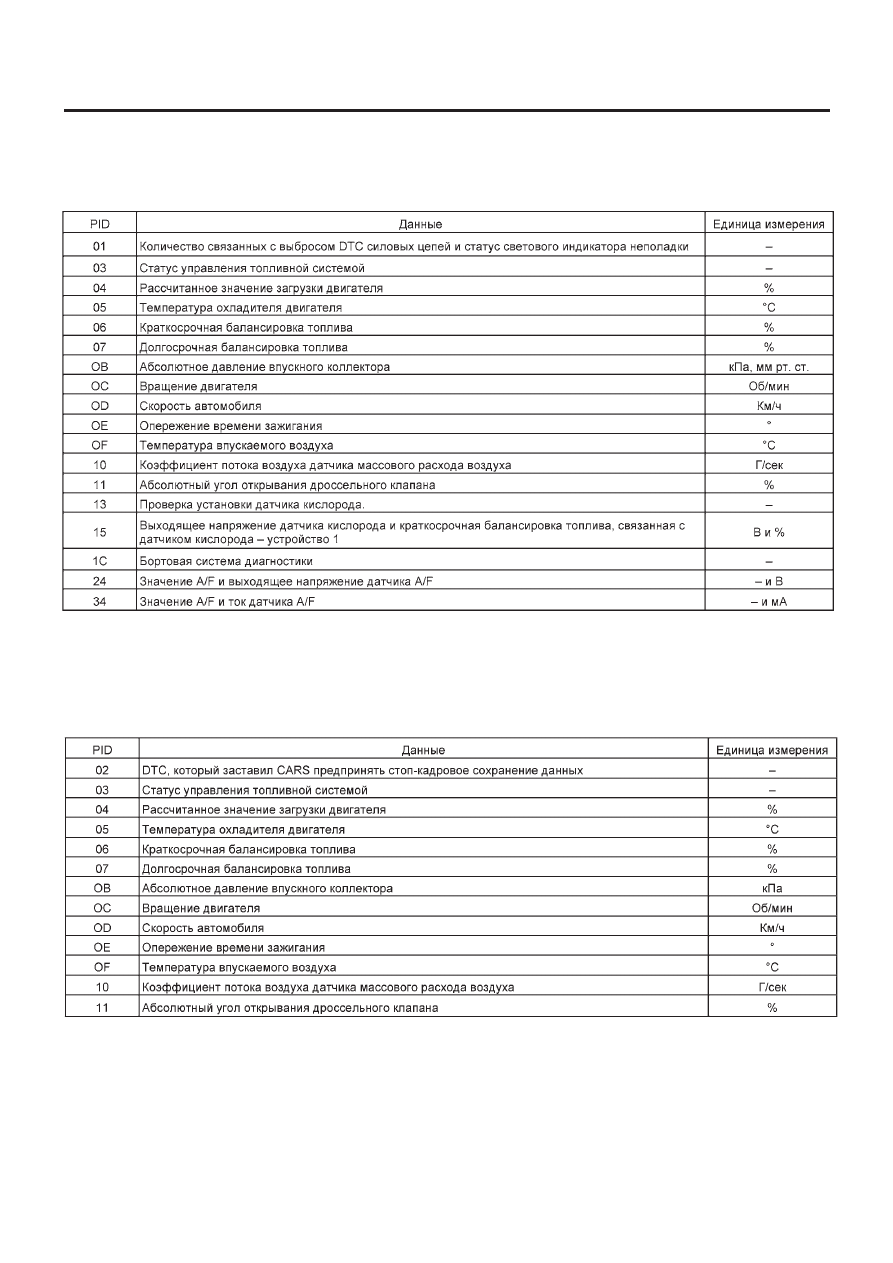

2. РЕЖИМ $01 (ДИАГНОСТИЧЕСКИЕ ДАННЫЕ ТЕКУЩЕЙ СИЛОВОЙ ЦЕПИ)

Относится к информации, отмечающей текущее рабочее состояние аналогового входа/выхода, цифрового входа/выхода или си-
стемы силовой цепи.
Список вспомогательных данных и коды PID (Идентификации Параметров) содержатся в приведенной таблице.

ПРИМЕЧАНИЕ:
Для информации об общих PID OBD-II см. инструкцию по эксплуатации производителя инструмента общего сканирования OBD-II
(РЕЖИМ $01).

3. РЕЖИМ $02 (СТОПКАДРОВЫЕ ДАННЫЕ СИЛОВОЙ ЦЕПИ)

Относится к информации, отмечающей рабочее состояние, при котором неполадка отмечается бортовой системой диагностики.
Список вспомогательных данных и коды PID (Идентификации Параметров) содержатся в приведенной таблице.

ПРИМЕЧАНИЕ:
Для информации о доступе в стоп-кадровые данные см. инструкцию по эксплуатации производителя инструмента общего скани-
рования OBD-II (РЕЖИМ $02).

ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

EN(H4DOTC 2.5)-26

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. РЕЖИМ $03 (СВЯЗАННЫЙ С ВЫБРОСОМ ДИАГНОСТИЧЕСКИЙ КОД НЕПОЛАДКИ (DTC) СИЛОВОЙ ЦЕПИ)

Для информации о данных, свидетельствующих о связанном с выбросом DTC силовой цепи см. Считывание Диагностического Ко-
да Неполадки (DTC). <См. EN(H4DOTC 2.5)-34, Считывание диагностического кода неполадки (DTC).>

5. РЕЖИМ $04 (ОЧИСТКА/ПЕРЕУСТАНОВКА СВЯЗАННОЙ С ВЫБРОСОМ ДИАГНОСТИЧЕСКОЙ ИНФОРМАЦИИ)

Относится к режиму, используемому для очистки/переустановки связанной с выбросом диагностической информации (информа-
ция о диагностике неполадки OBD-II).

ПРИМЕЧАНИЕ:
Для очистки или переустановки связанной с выбросом диагностической информации см.  инструкцию по эксплуатации произво-
дителя инструмента общего сканирования OBD-II (РЕЖИМ $04).

6. РЕЖИМ $07

Относится к данным DTC (висящий код), который на первой диагностике повлиял на связанный выброс.

7. РЕЖИМ $09

Относится к данным спецификаций автомобиля (V.I.N., калибровочная ID и т.д.)

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4DOTC 2.5)-27

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

9. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ СЕЛЕКТОРНЫМ

МОНИТОРОМ SUBARU

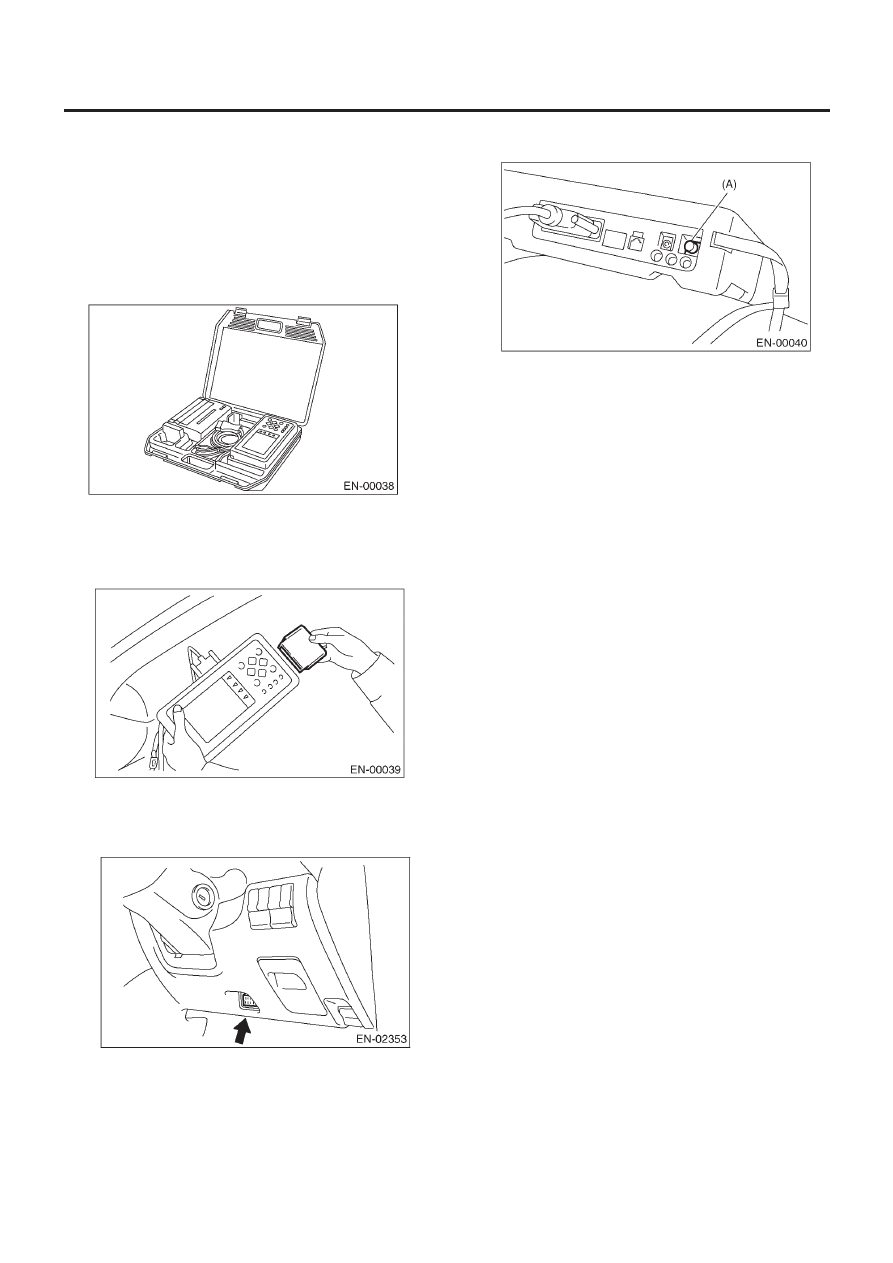

1) Приготовьте набор Селекторного Монитора Subaru. <См.
EN(H4DOTC 2.5)-7, ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ, Об-
щее описание.>

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru. <См.
EN(H4DOTC 2.5)-7, ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ, Об-
щее описание.>

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1) Коннектор связи данных расположен в  нижней части

панели инструментов (со стороны водителя).

(2) Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru и инструмента
общего сканирования OBD-II.

5) Переключите зажигание в положение ON (двигатель вы-
ключен) и включите Селекторный Монитор Subaru.

(A)   Сетевой переключатель

6) С помощью Селекторного Монитора Subaru вызовите DTC
и различные данные, затем запишите их.

2. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ
(НОРМАЛЬНЫЙ РЕЖИМ)

Для информации о том, как указывать DTC, см.  Считывание ди-
агностического Кода Неполадки (DTC). <См. EN(H4DOTC 2.5)-
34, Считывание диагностического Кода Неполадки (DTC).>

3. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ (РЕЖИМ OBD)

Для информации о том, как указывать DTC, см.  Считывание ди-
агностического Кода Неполадки (DTC). <См. EN(H4DOTC 2.5)-
34, Считывание диагностического Кода Неполадки (DTC).>
