Subaru Forester (2004 год). Руководство - часть 245

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-66

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

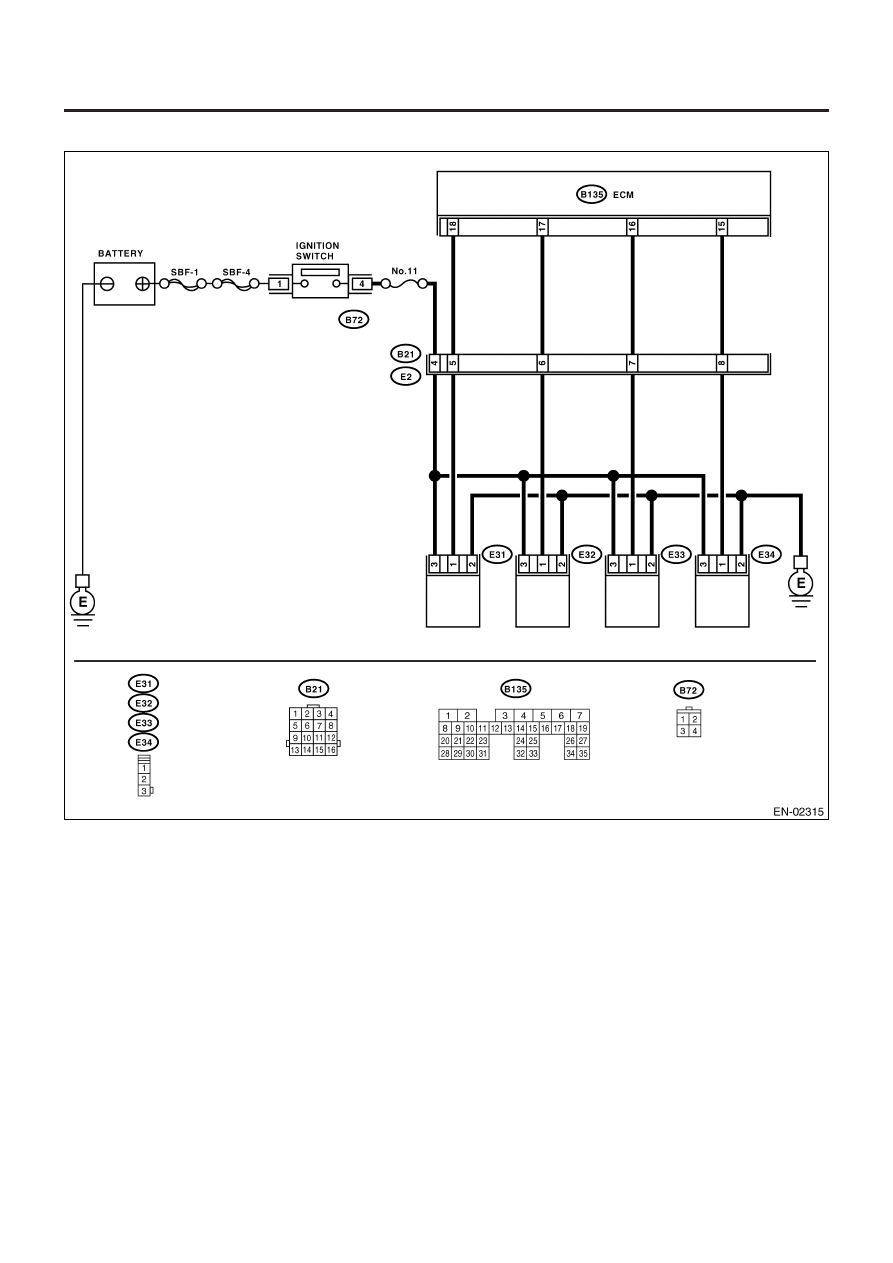

• Модель RHD

Катушка

зажигания № 1

Катушка

зажигания № 2

Катушка

зажигания № 3

Катушка

зажигания № 4

Переключатель
зажигания

Аккумулятор

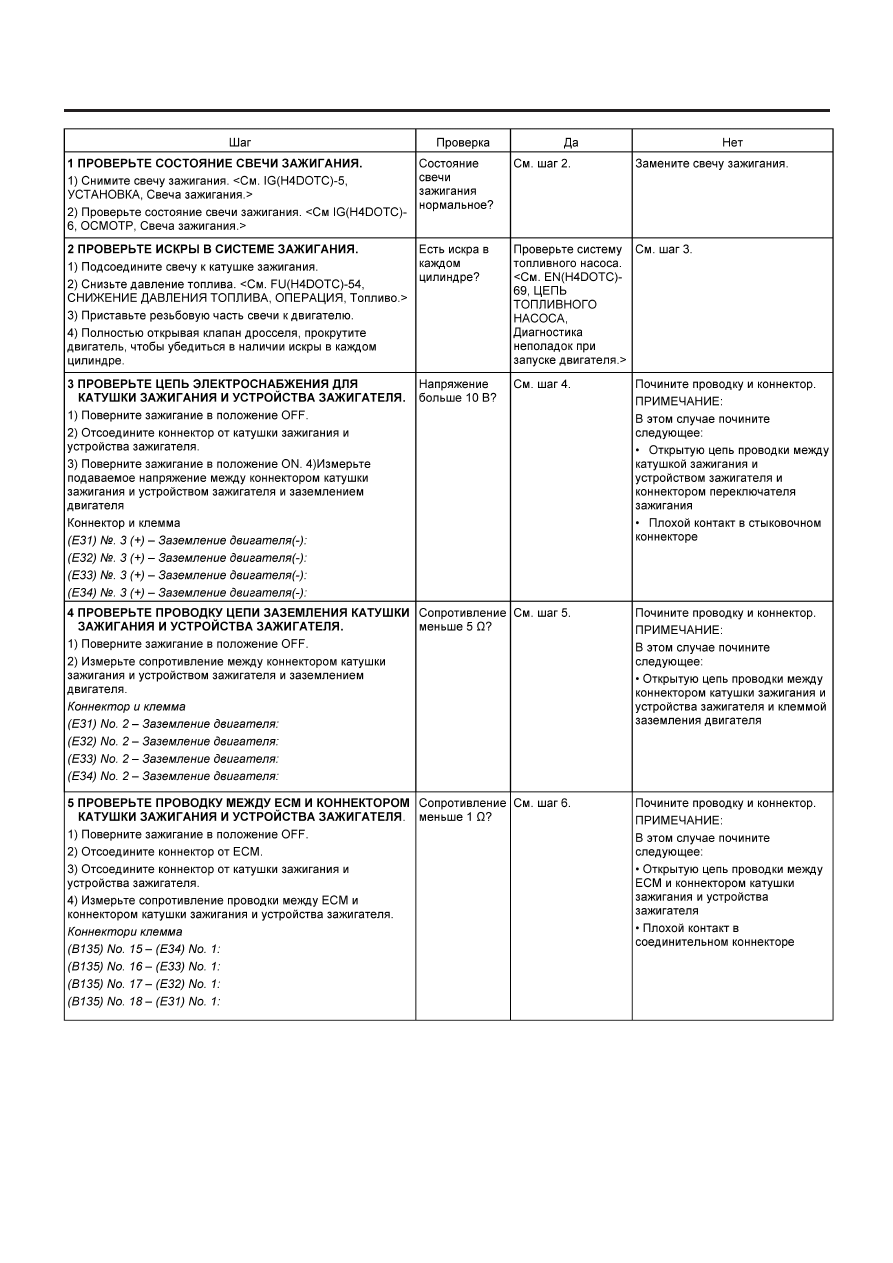

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-67

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

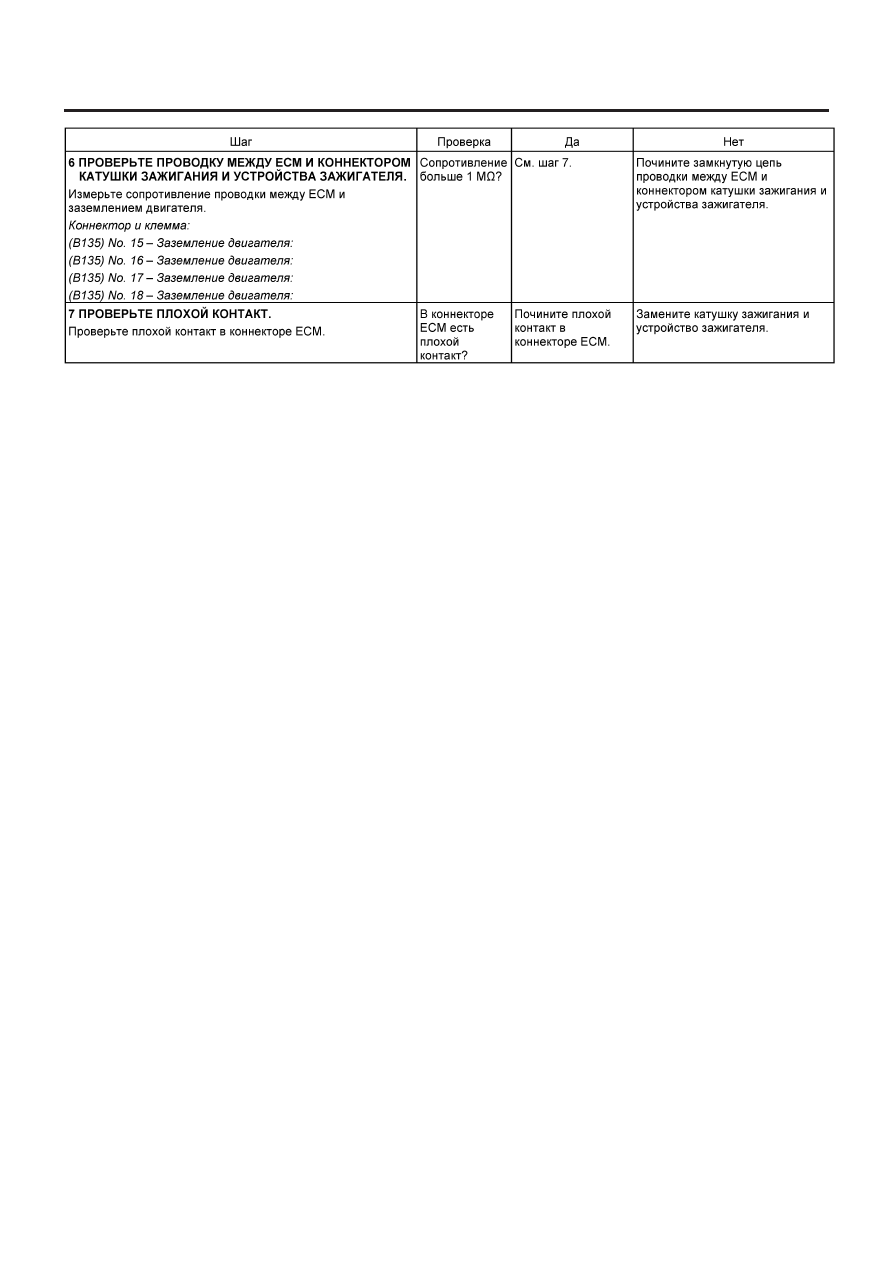

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-68

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-69

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E:  ЦЕПЬ ТОПЛИВНОГО НАСОСА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC) -47, Режим очи-
стки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

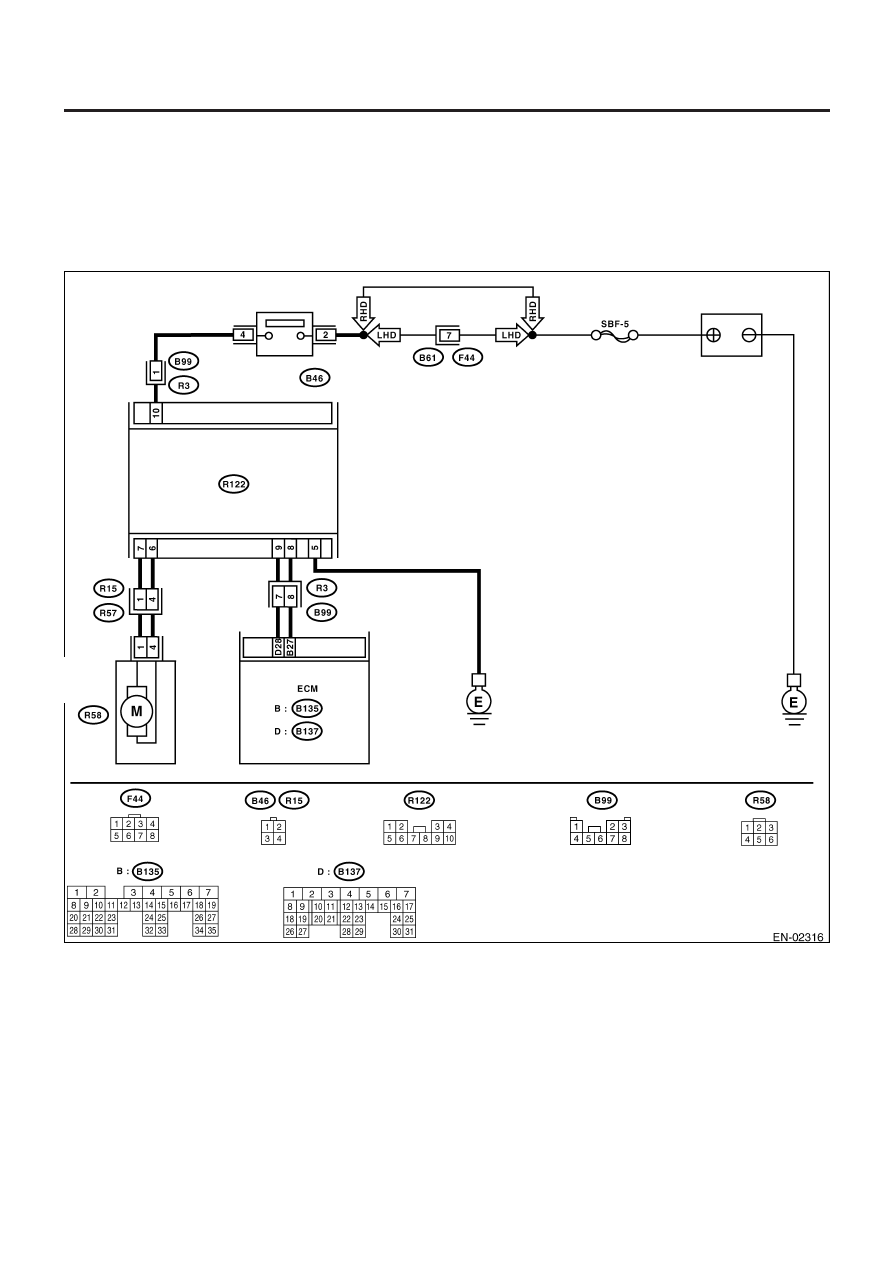

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Топлив-
ный
насос

Модуль управления
топливным насосом

Реле топливного
насоса

Аккумулятор
