ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-70

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

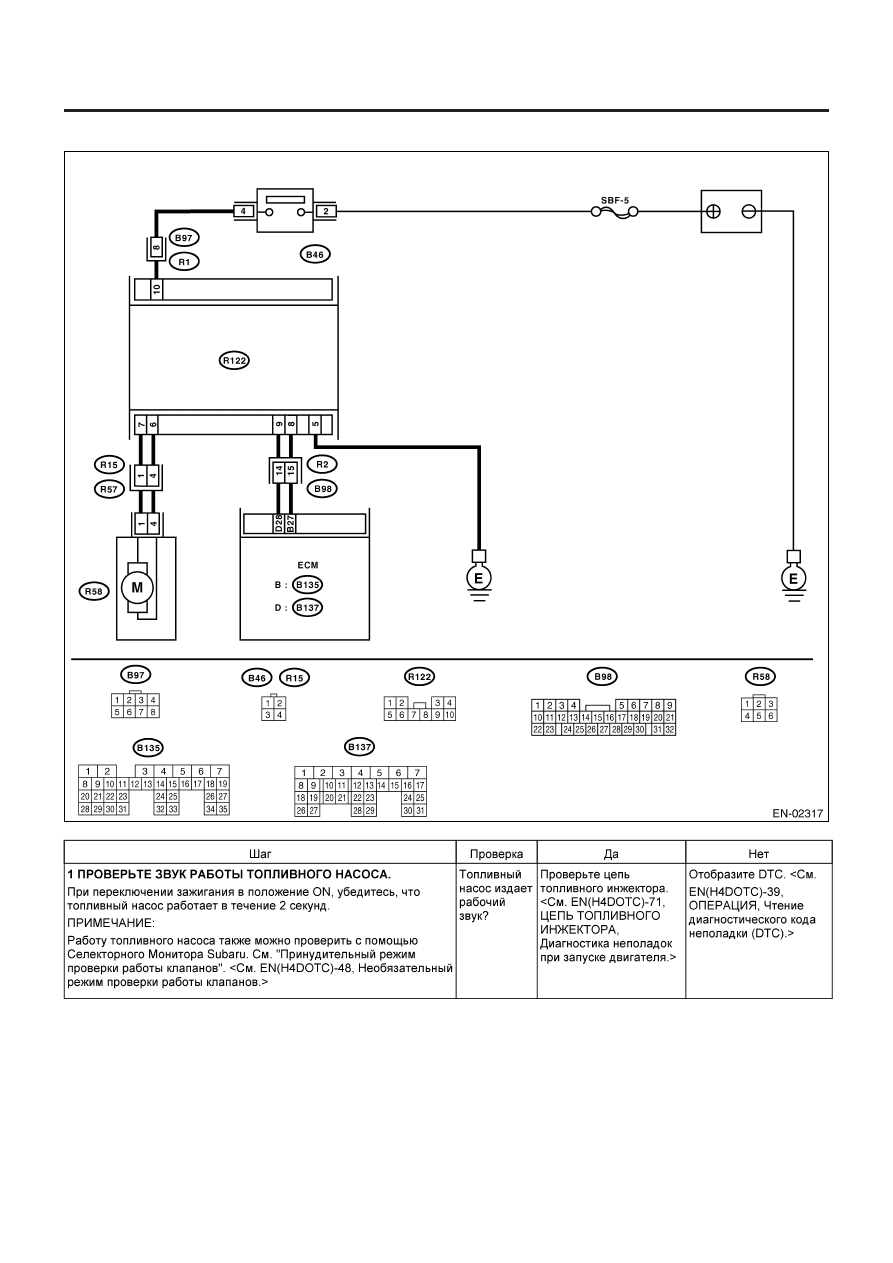

• Модель RHD

Топлив-
ный
насос

Модуль управления
топливным насосом

Реле топливного
насоса

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-71

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

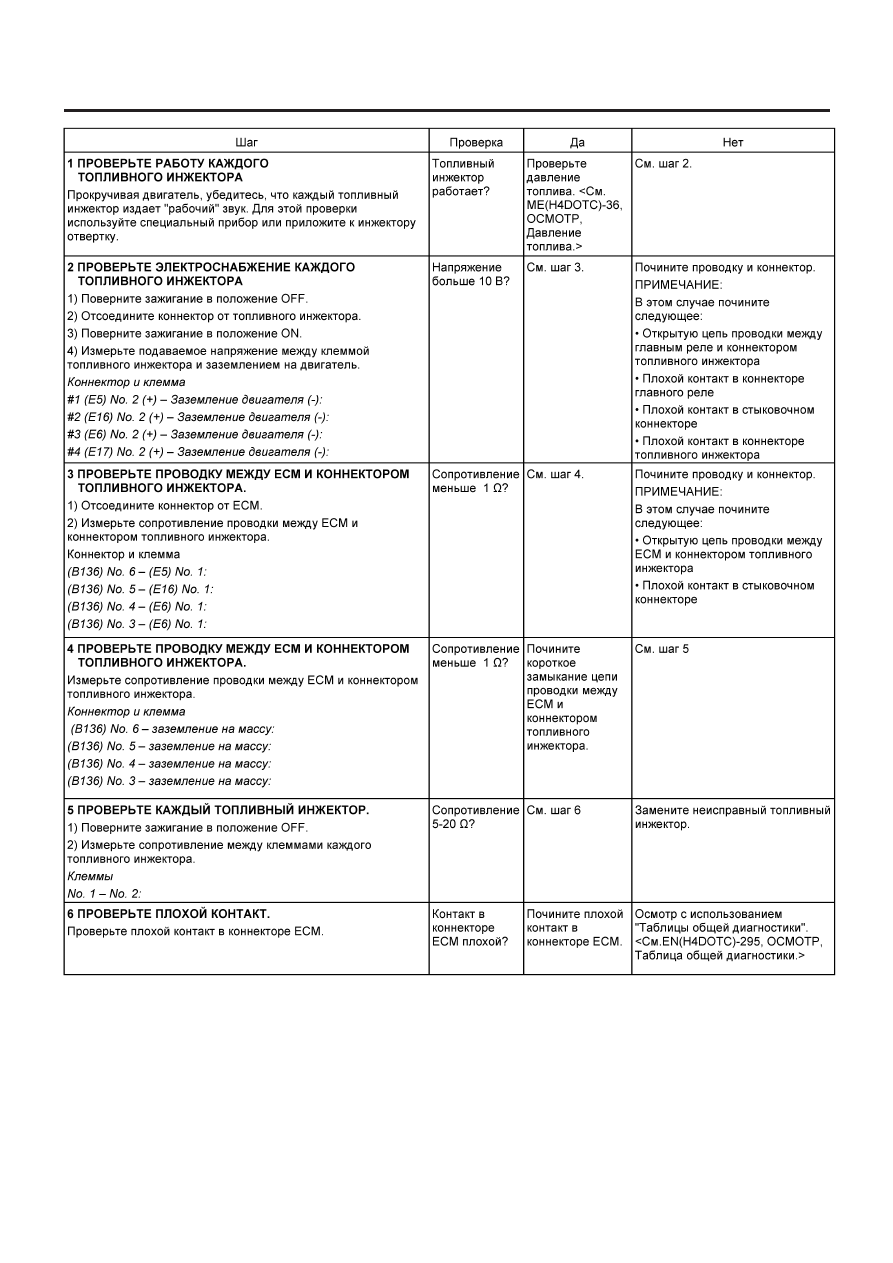

F:   ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА

ОСТОРОЖНО:
Проверяйте или ремонтируйте только неисправные детали.
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)-47, Режим очист-
ки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

ДИАГРАММА ПРОВОДКИ:

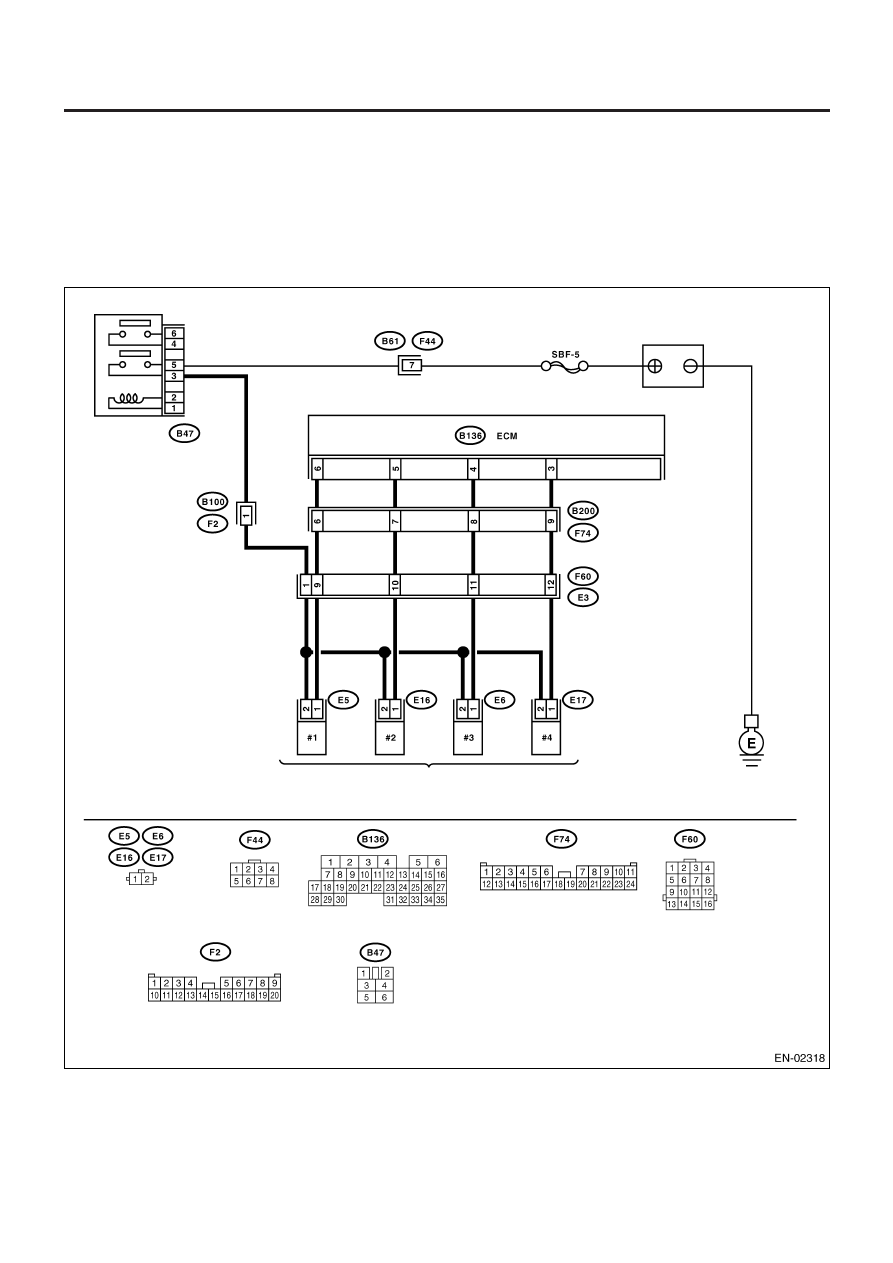

• Модель LHD

Топливные инжекторы

Главное реле

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-72

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

•

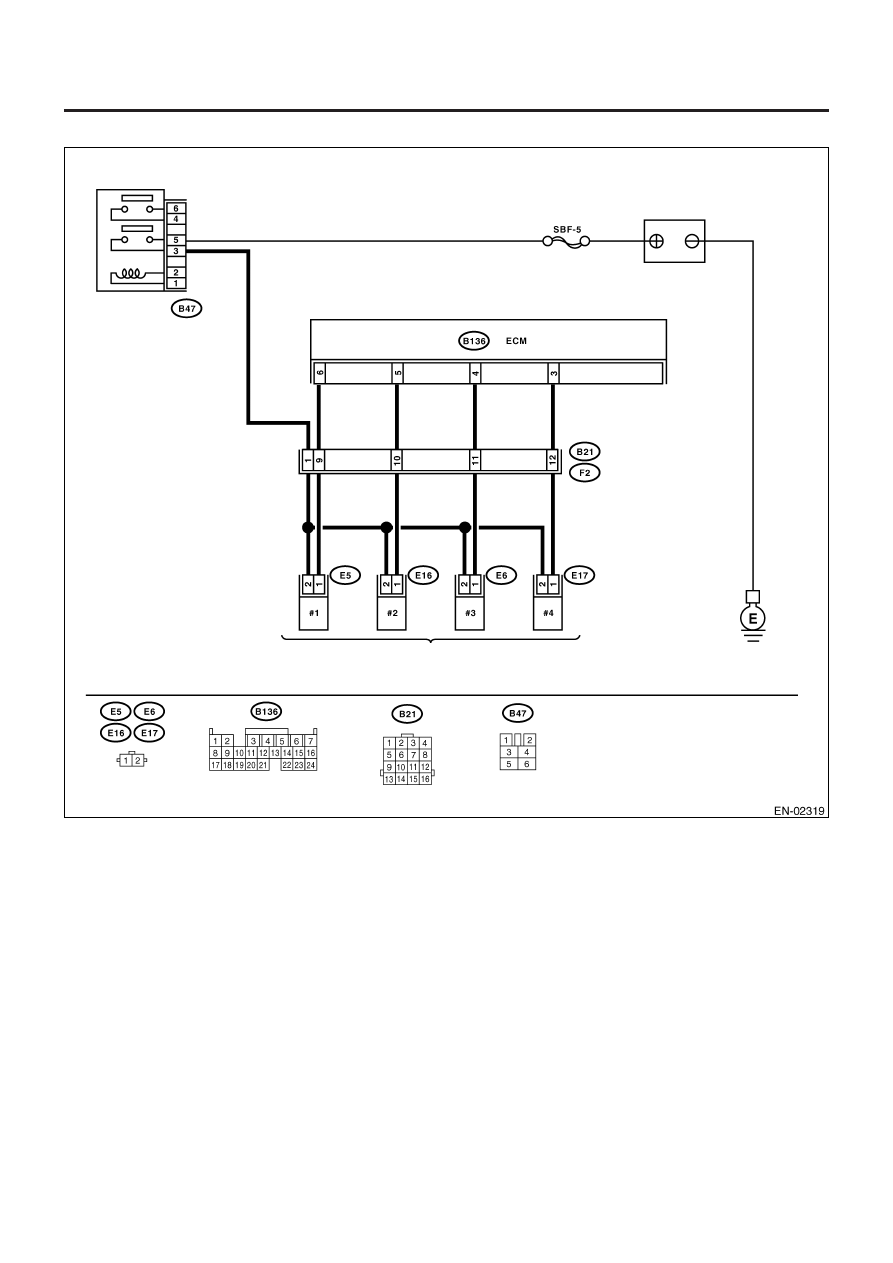

Модель RHD

Топливные инжекторы

Главное реле

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-73

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
