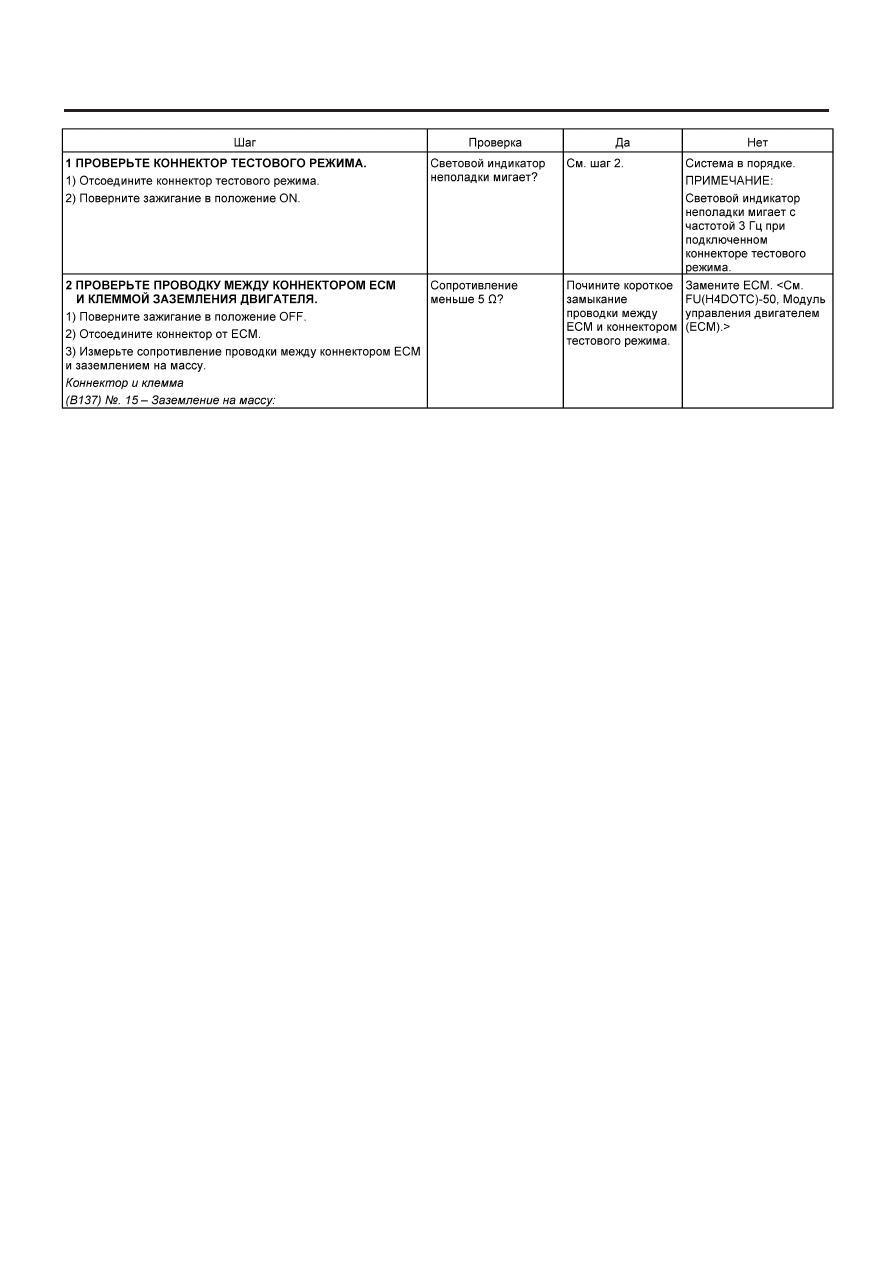

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-58

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-59

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17. Диагностика неполадок при запуске двигателя

A: ПРОЦЕДУРА

1.    Осмотр цепи мотора стартера. <См. EN(H4DOTC) -60, ЦЕПЬ МОТОРА СТАРТЕРА, Диагностика неполадок при запуске двига-
теля.>

2.    Осмотр электроснабжения ECM и линии заземления. <См. EN(H4DOTC) -62, ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРАВЛЕНИЯ И
ЗАЗЕМЛЕНИЕ, Диагностика неполадок при запуске двигателя.>

3.    Осмотр системы управления зажиганием. <См. EN(H4DOTC) -65, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диагностика непо-
ладок при запуске двигателя.>

4.    Осмотр цепи топливного насоса. <См. EN(H4DOTC) -69, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неполадок при запуске
двигателя.>

5.    Осмотр цепи топливного инжектора. <См. EN(H4DOTC) -71, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика неполадок при за-
пуске двигателя.>

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-60

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

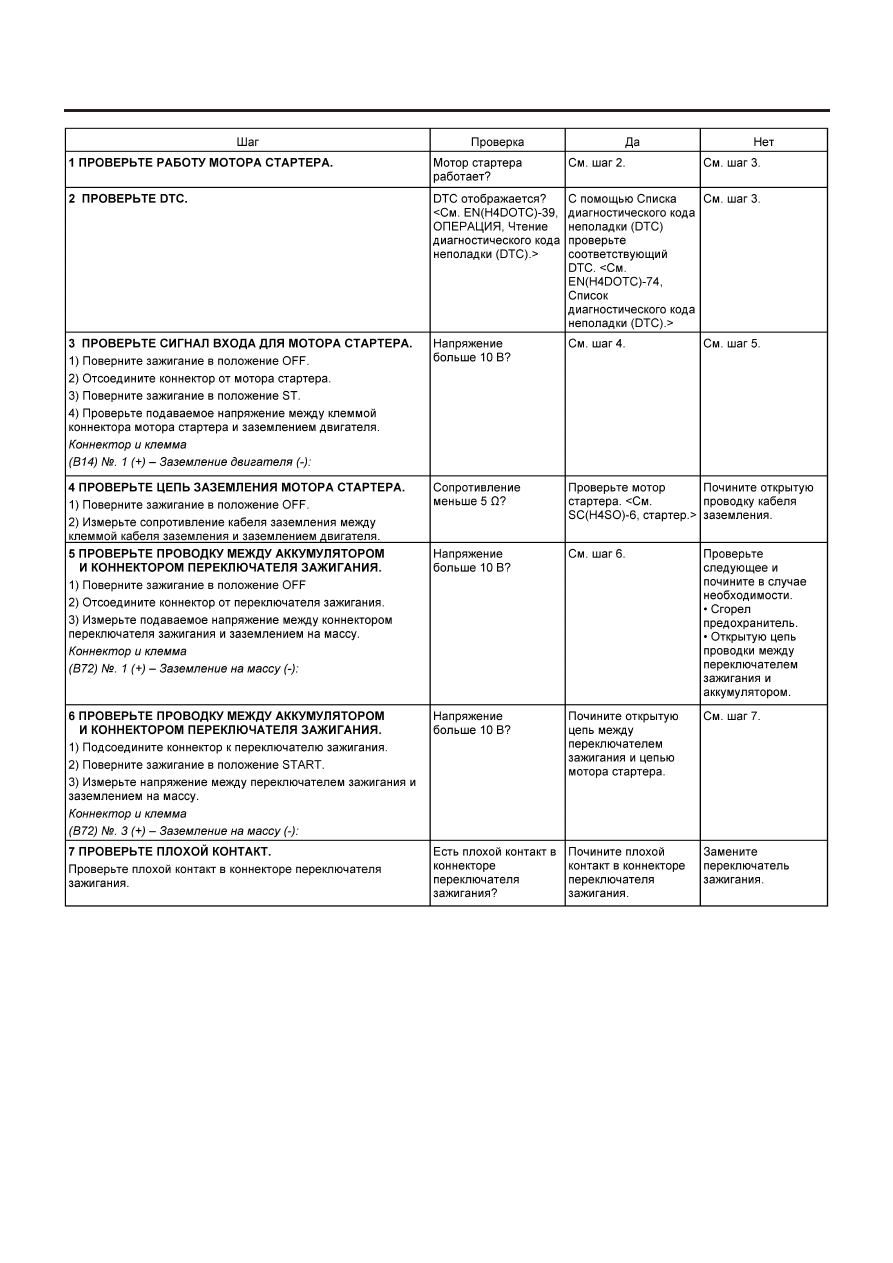

B: ЦЕПЬ МОТОРА СТАРТЕРА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)-47, Режим очист-
ки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

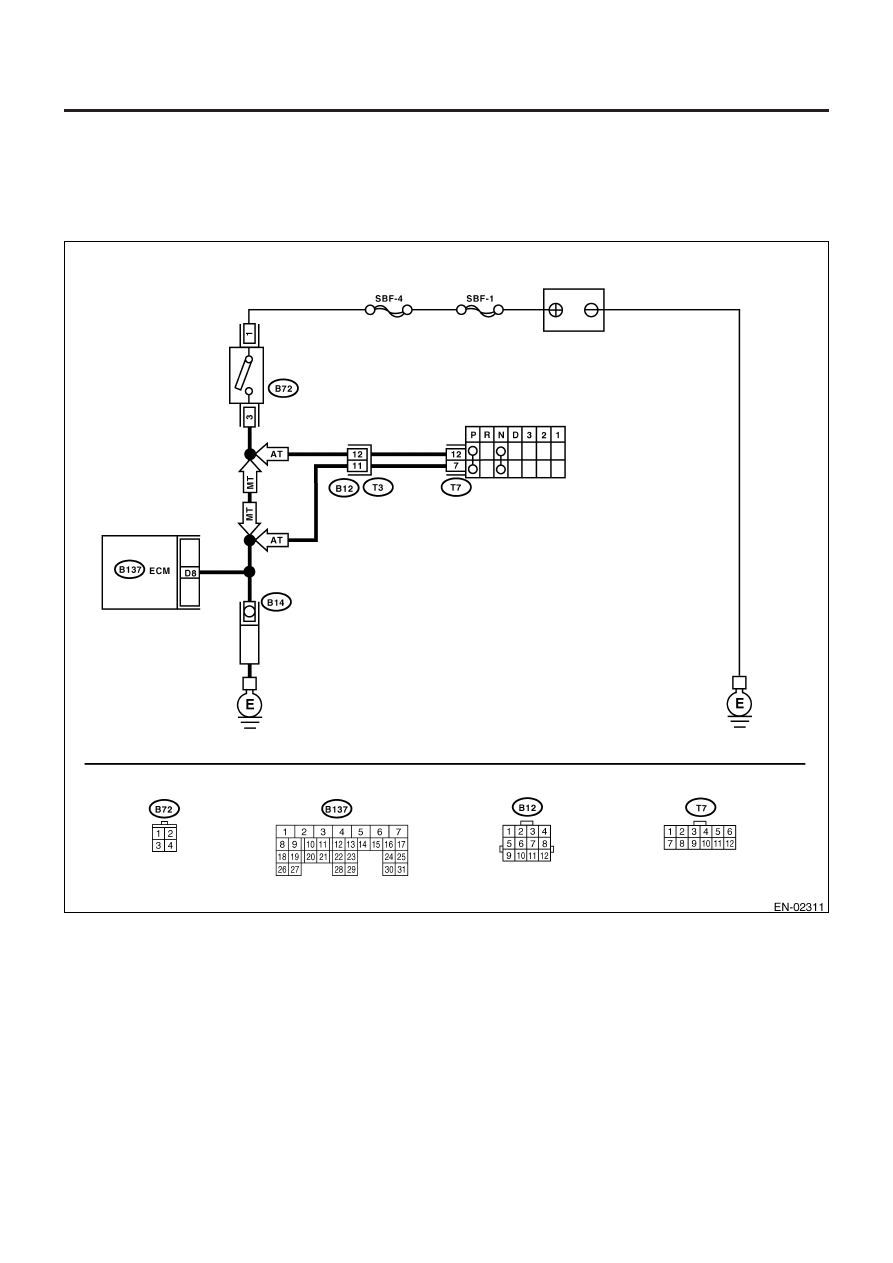

ДИАГРАММА ПРОВОДКИ:

Мотор стартера

Переключатель
зажигания

Ингибиторный переключатель

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-61

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
