СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-50

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

16. Световой индикатор неполадки

A: ПРОЦЕДУРА

1.    Активизация светового индикатора неполадки. <См. EN(H4DOTC) -51, АКТИВИЗАЦИЯ СВЕТОВОГО ИНДИКАТОРА НЕПОЛАД-
КИ, Световой индикатор неполадки.>

2.    Световой индикатор неполадки не загорается. <См. EN(H4DOTC) -52, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ,
Световой индикатор неполадки.>

3.    Световой индикатор неполадки не гаснет. <См. EN(H4DOTC) -54, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ. Световой
индикатор неполадки.>

4.    Световой индикатор неполадки не мигает с частотой 3 Гц. <См. EN(H4DOTC) -55, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ
МИГАЕТ С ЧАСТОТОЙ 3 ГЦ. Световой индикатор неполадки.>

5.    Световой индикатор неполадки остается мигать с частотой 3 Гц. <См. EN(H4DOTC) -57, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ
ОСТАЕТСЯ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ. Световой индикатор неполадки.>

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-51

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

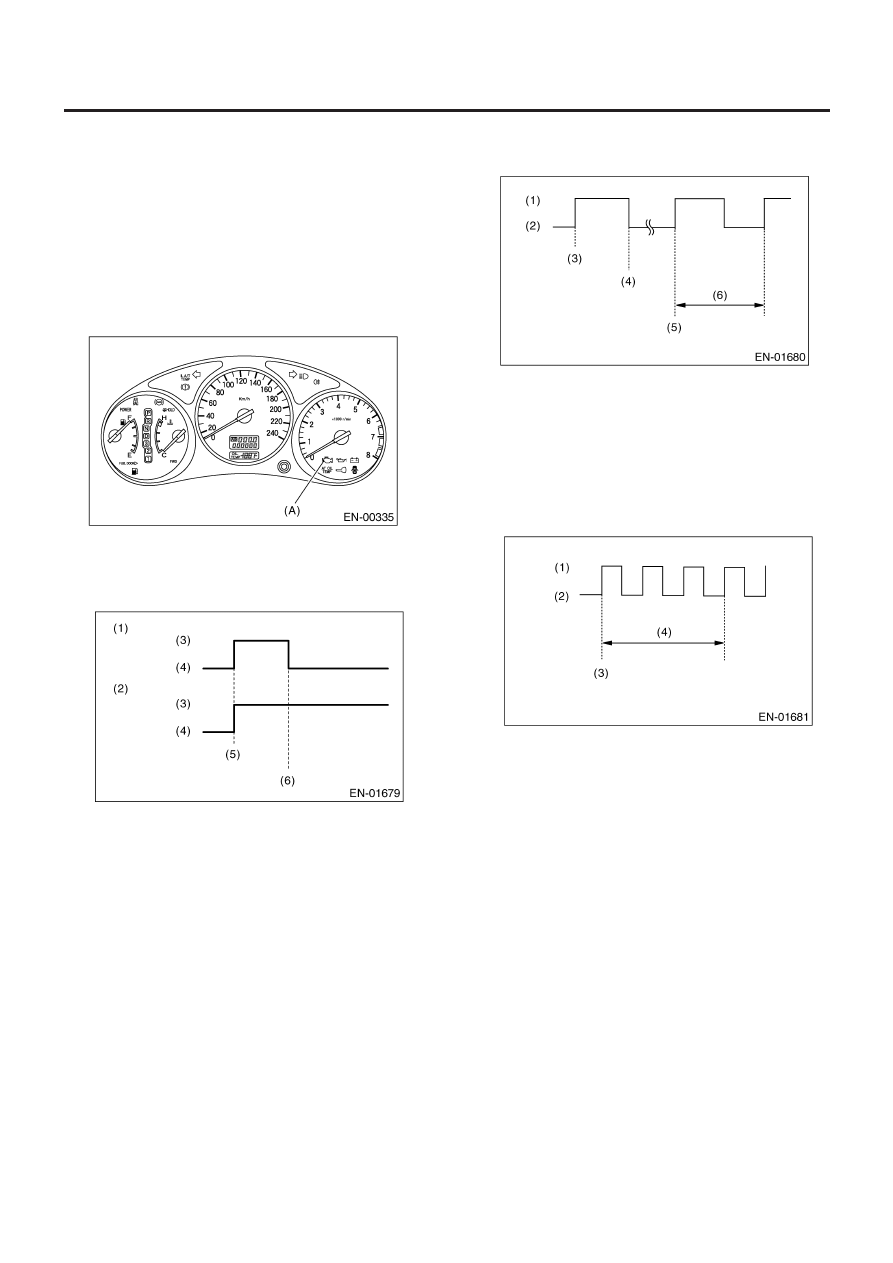

B: АКТИВИЗАЦИЯ СВЕТОВОГО

ИНДИКАТОРА НЕПОЛАДКИ

1) Когда зажигание поворачивается в положение ON (двига-
тель выключен), световой индикатор неполадки на комбина-
ционном приборе загорается.

ПРИМЕЧАНИЕ:
Если световой индикатор неполадки не загорается, осущест-
вите диагностику цепи светового индикатора неполадки или
цепи комбинационного прибора. <См. EN(H4DOTC)-52, СВЕ-
ТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ. Световой
индикатор неполадки.>

(A)   Световой индикатор неполадки

2) После запуска двигателя световой индикатор неполадки
гаснет. Если нет, то это означает поломку либо двигателя, ли-
бо системы управления выбросами.

(1) Нет поломки
(2) Поломка
(3) ВКЛ
(4) ВЫКЛ
(5) Переключатель зажигания ВКЛ
(6) Запуск двигателя

3) Если система диагностики определяет перебой зажигания,
что может повредить катализатор, световой индикатор непо-
ладки будет мигать с частотой 1 Гц.

(1) ВКЛ
(2) ВЫКЛ
(3) Переключатель зажигания ВКЛ
(4) Запуск двигателя
(5) Начало перебоя зажигания
(6) 1 секунда

4) Когда зажигание находится в положении ON (двигатель вы-
ключен) или в положении "START" с подсоединенным коннек-
тором тестового режима, световой индикатор неполадки бу-
дет мигать с частотой 3 Гц.

(1) ВКЛ
(2) ВЫКЛ
(3) Переключатель зажигания ВКЛ
(4) 1 секунда

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-52

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ.

ДИАГНОЗ:
Цепь светового индикатора неполадки открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
При повороте зажигания в положение ON (двигатель выключен), световой индикатор неполадки не загорается.

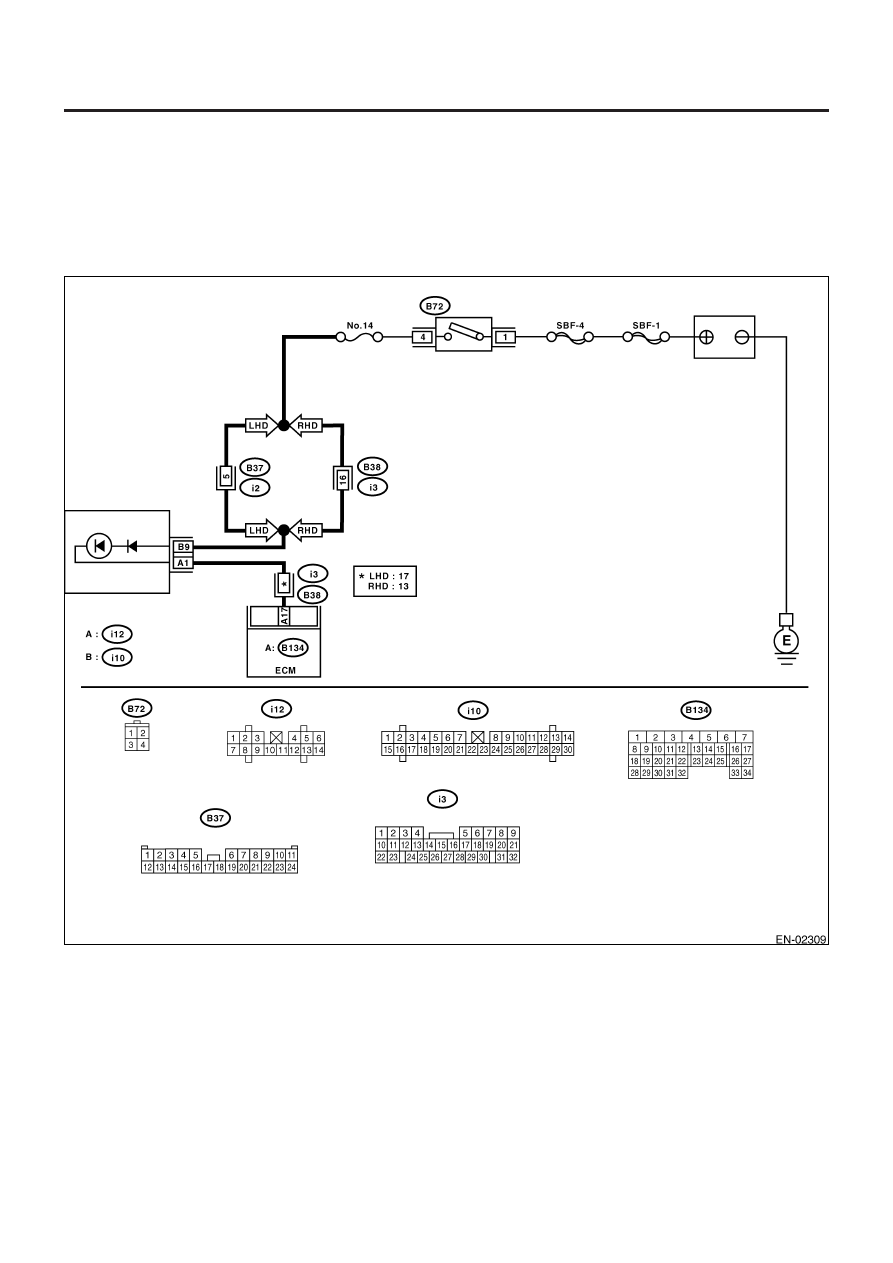

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор

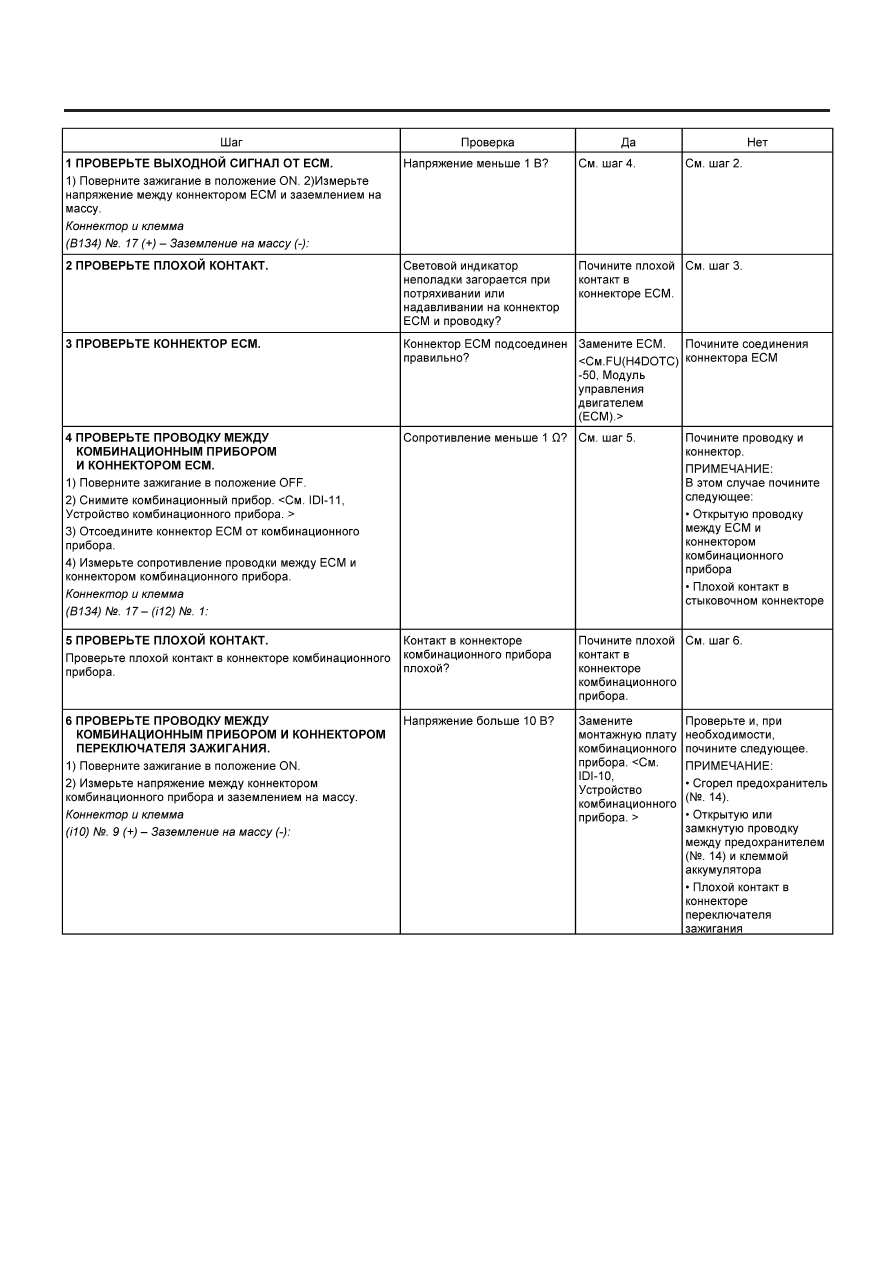

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-53

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
