ЕЗДОВОЙ ЦИКЛ

EN(H4DOTC)-46

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

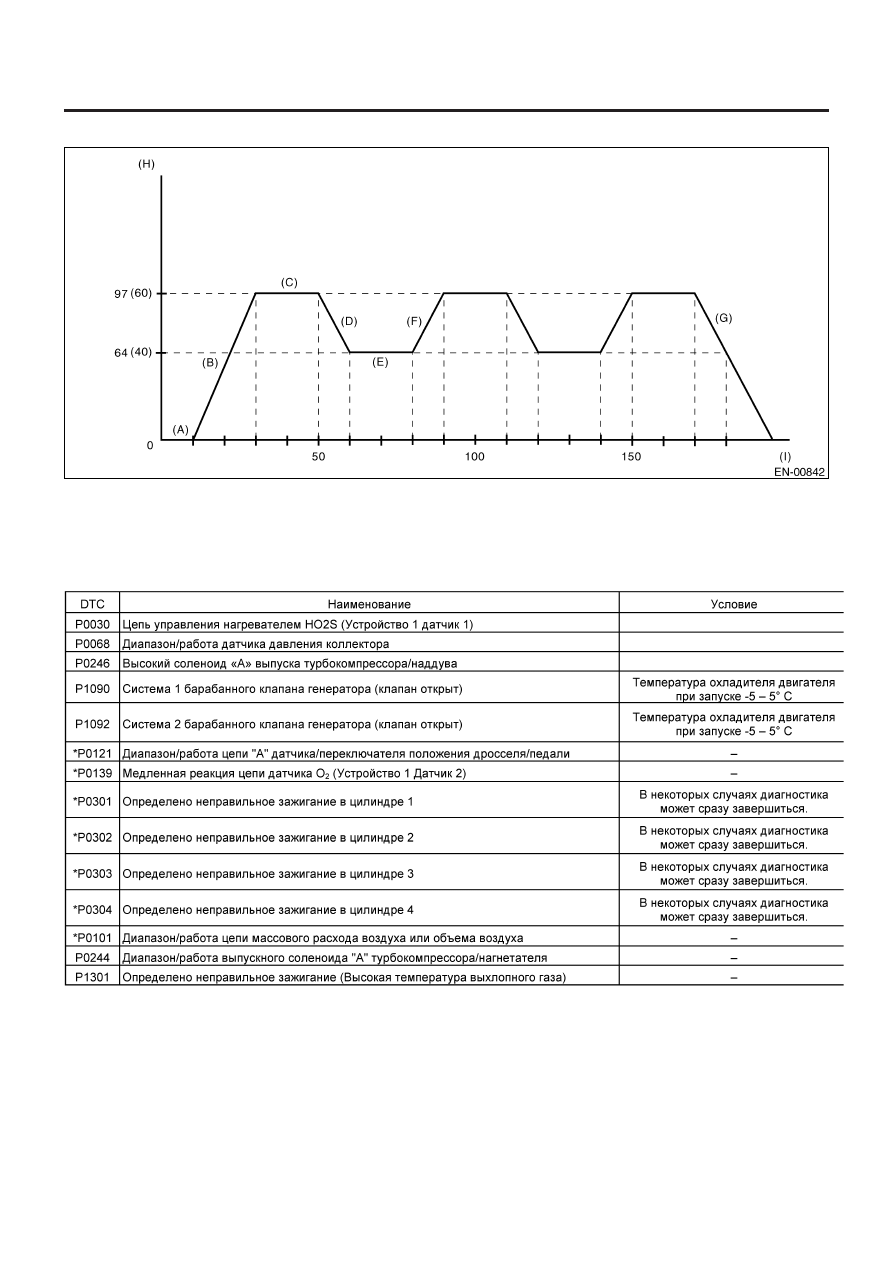

4. ПОЭКСПЛУАТИРУЙТЕ АВТОМОБИЛЬ В СООТВЕТСТВИИ СО СЛЕДУЮЩИМИ ШАБЛОНАМИ ЕЗДЫ

(A) Оставьте двигатель на холостом ходу на

10 сек или более.

(B) Доведите до 97 км/ч (60 MPH) в течение

20 сек.

(C) Эксплуатируйте автомобиль при

97 км/ч (60 MPH) в течение 20 сек.

(D) Сбавьте при полностью закрытом дрос-

селе до 64 км/ч

(E) Эксплуатируйте автомобиль при 64 км/ч

(40 MPH) в течение 20 сек

(F) Доведите до 97 км/ч (60 MPH) в течение

10 сек.

(G) Остановите автомобиль с полностью

закрытым дросселем

(H) Скорость автомобиля км/ч
(I) (Сек)

РЕЖИМ ОЧИСТКИ ПАМЯТИ

EN(H4DOTC)-47

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14. Режим очистки памяти

A: ОПЕРАЦИЯ

1. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

(НОРМАЛЬНЫЙ РЕЖИМ)

1) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Очистить память} и
нажмите клавишу [YES].
5) Когда на экране появится 'Сделано' и Поверните Зажига-
ние в Положение OFF, поверните зажигание в положение OFF,
а затем выключите селекторный монитор Subaru.

ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

2. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU (РЕЖИМ OBD)

1) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Система OBD} и на-
жмите клавишу [YES].
5) В «Меню OBD» выберите {Очистка DTC} и нажмите клави-
шу [YES].
6) При высвечивании на экране 'Очистить диагностический
код?' нажмите клавишу [YES].
7) Выключите Селекторный Монитор Subaru и поверните за-
жигание в положение OFF.

ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

3. ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

Для информации о процедурах по очистке памяти с исполь-
зованием инструмента общего сканирования OBD-II, см. Ру-
ководство по эксплуатации инструмента общего сканирова-
ния OBD-II.

РЕЖИМ ПРИНУДИТЕЛЬНОЙ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4DOTC)-48

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15. Режим принудительной проверки

работы клапана

A: ОПЕРАЦИЯ

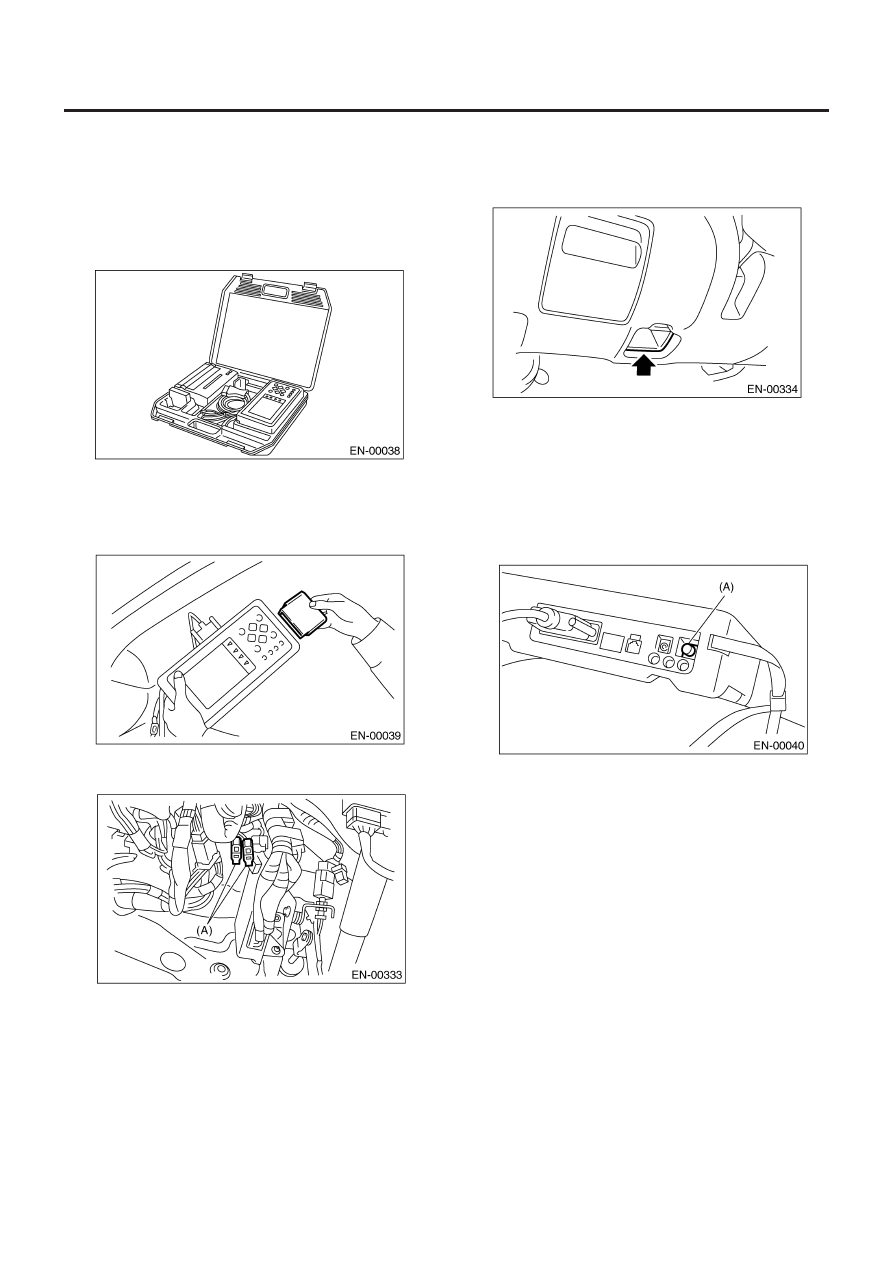

1) Приготовьте набор Селекторного Монитора Subaru.<См.
EN(H4DOTC)-8, ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ, Об-
щее описание.>

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru
<См.EN(H4DOTC) -8,   ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕН-
ТЫ, Общее описание.>

4) Подсоедините коннектор тестового режима (A) в нижней
части панели инструментов (со стороны водителя).

5) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1) Подсоедините Селекторный Монитор Subaru к коннек-

тору связи данных, расположенному в нижней части
панели инструментов (со стороны водителя).

(2) Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru и инструмента
общего сканирования OBD-II.

6) Поверните зажигание в положение ON (двигатель выклю-
чен)  и включите Селекторный Монитор Subaru.

(A)   Сетевой переключатель

7) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
8) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
9) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
10) В «Диагностике двигателя» выберите {Режим проверки
работы системы} и нажмите клавишу [YES].
11) В «Режиме проверки работы системы» выберите
{ВКЛ/ВЫКЛ соленоида} и нажмите клавишу [YES].
12) Выберите желаемый соленоид при отображении на экра-
не « ВКЛ/ВЫКЛ соленоида» и нажмите клавишу [YES].

РЕЖИМ ПРИНУДИТЕЛЬНОЙ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4DOTC)-49

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13) Нажатие клавиши [NO] завершит режим необязательной
проверки. После этого экран снова высветит «ВКЛ/ВЫКЛ со-
леноида".

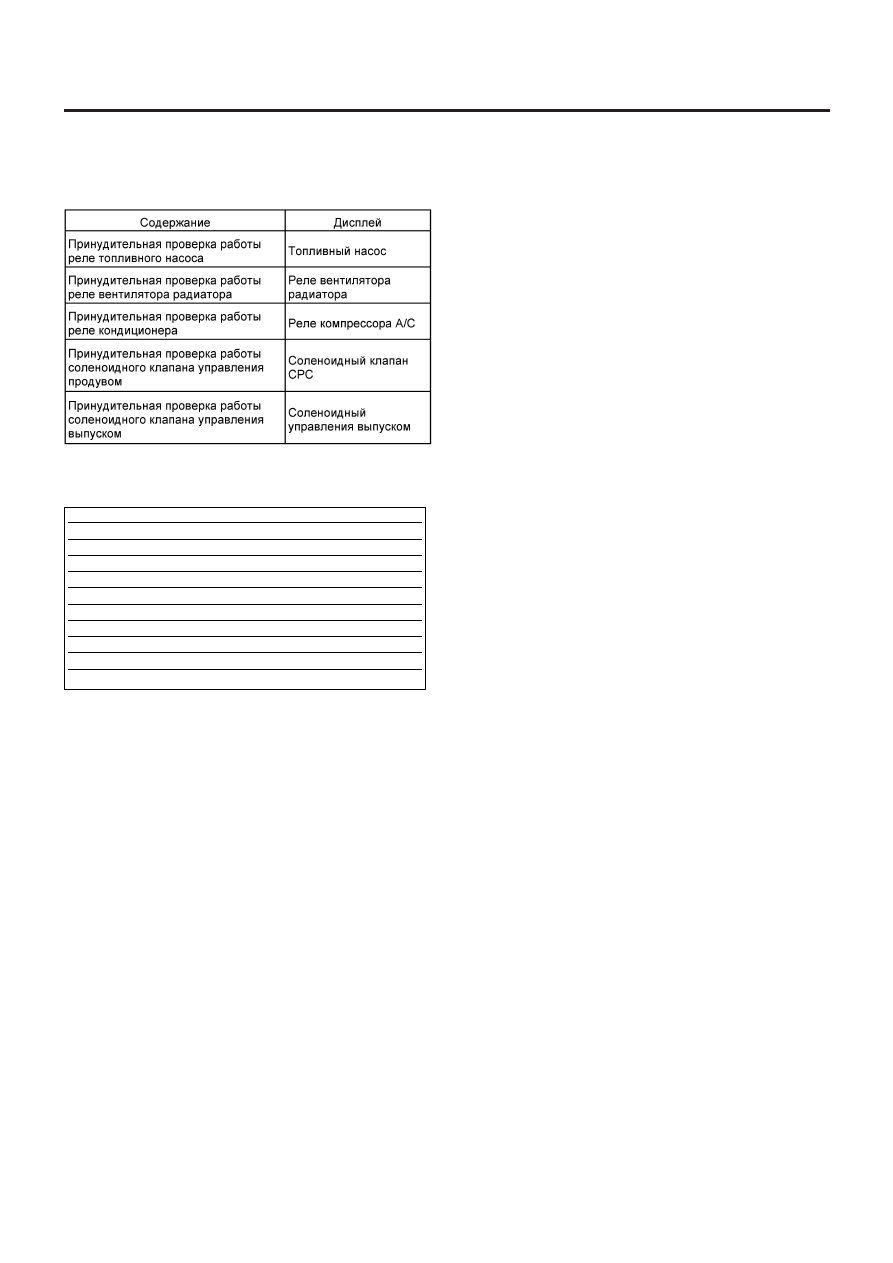

• Список вспомогательных данных приведен в следующей
таблице.

ПРИМЕЧАНИЕ:
• Приведенные ниже детали будут отображены на экране, но
не будут работать.

• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

Дисплей

Соленоид EGR

Соленоид ASV

Соленоид PCV

Соленоид управления вентиляцией

Соленоид FICD

Соленоид переключения давления 1

Соленоид переключения давления 2

Обводной контрольный разрешающий флаг выхлопа

Соленоид AAI

Соленоид переключения атмосферного давления
