Subaru Forester (2004 год). Руководство - часть 233

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-18

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

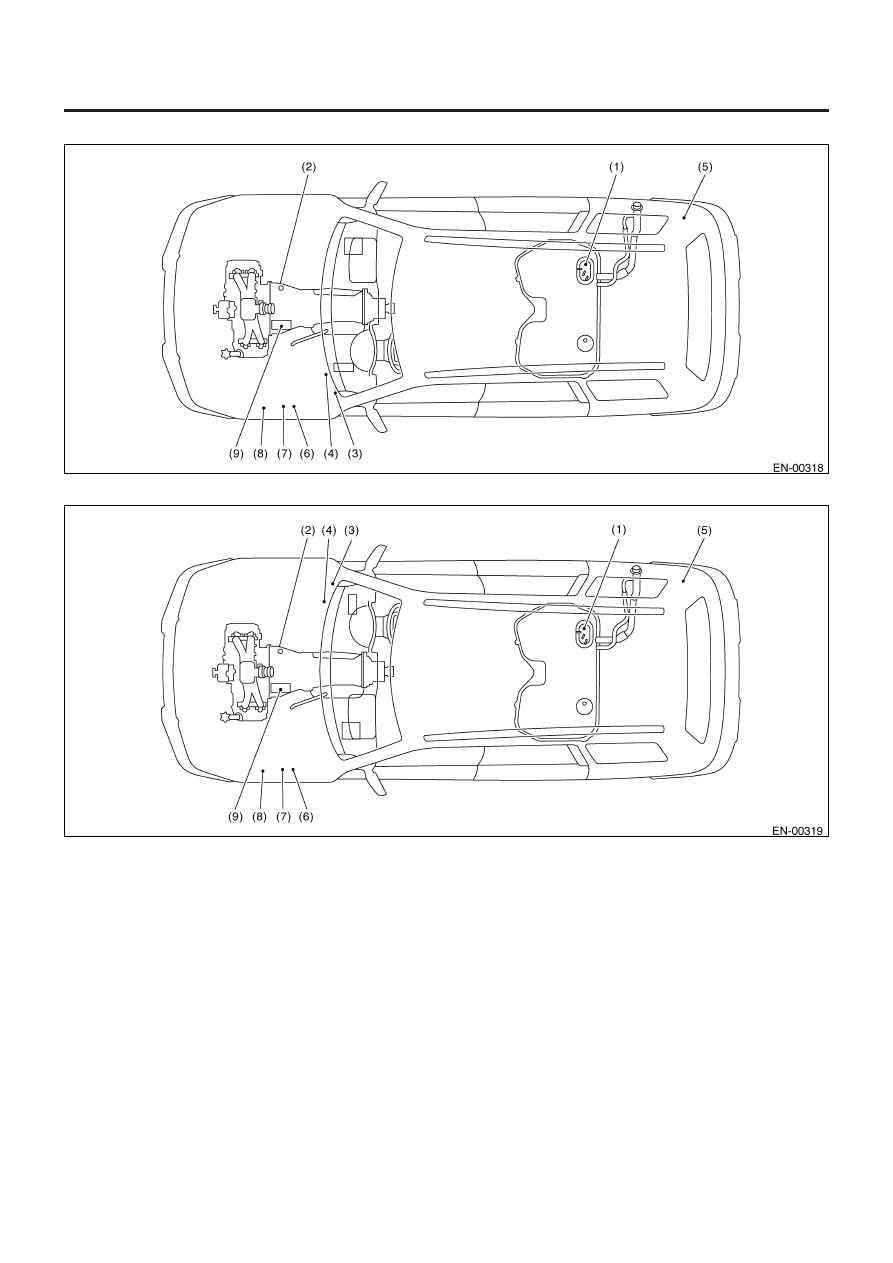

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

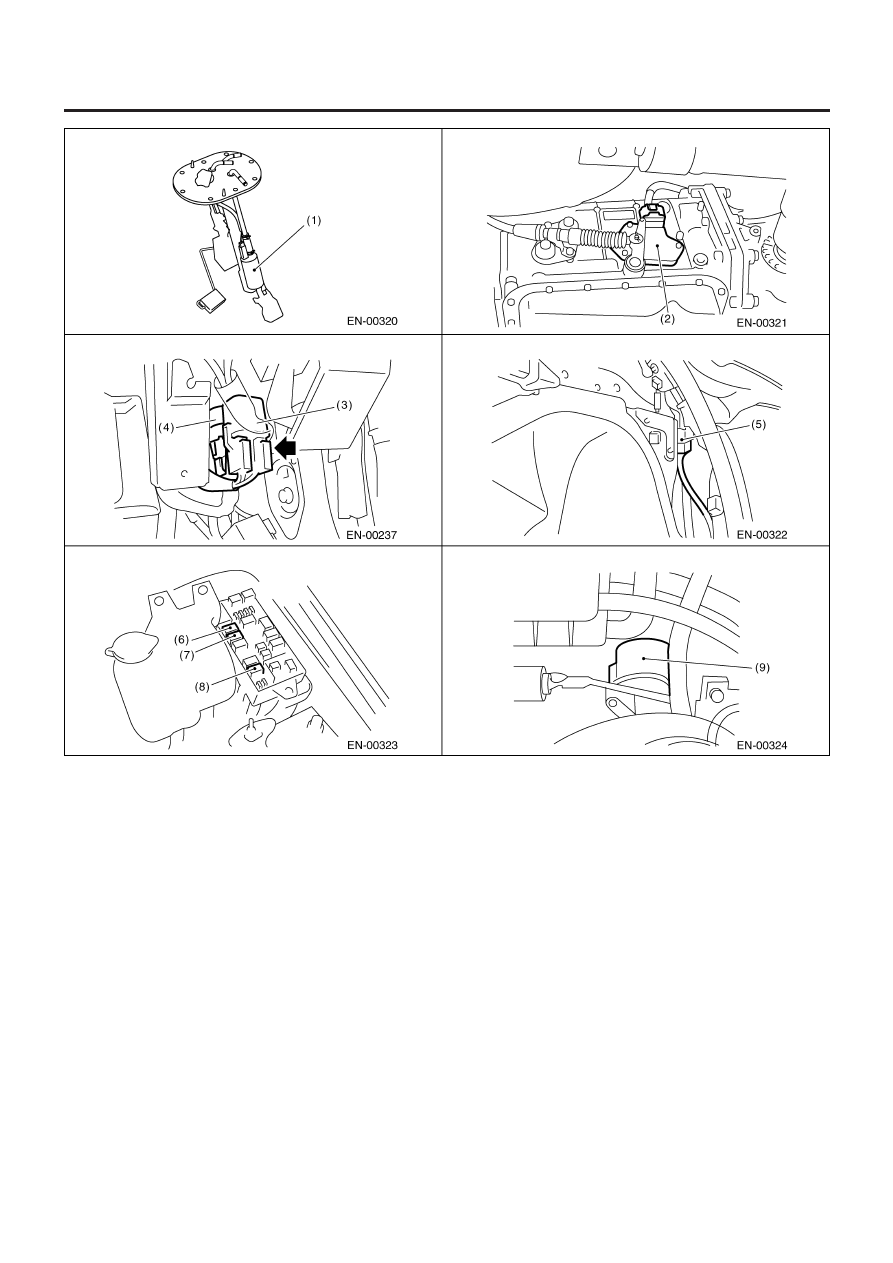

(1) Топливный насос
(2) Ингибиторный переключатель
(3) Главное реле
(4) Реле топливного насоса

(5) Узел управления топливным насосом
(6) Реле главного вентилятора радиатора
(7) Реле вспомогательного вентилятора

радиатора

(8) Реле режимов вентилятора радиатора
(9) Стартер

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-19

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-20

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

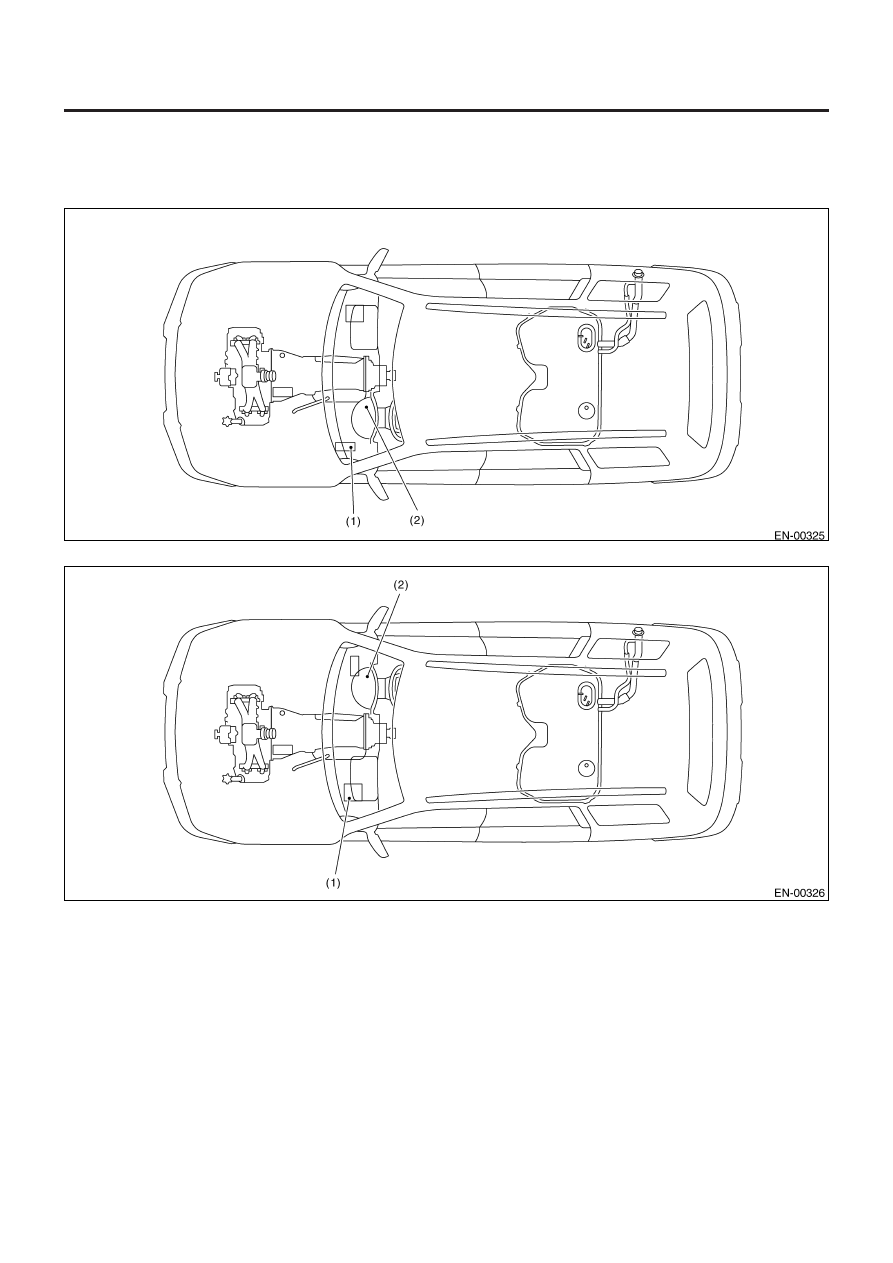

2. ТРАНСМИССИЯ

• УСТРОЙСТВО

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

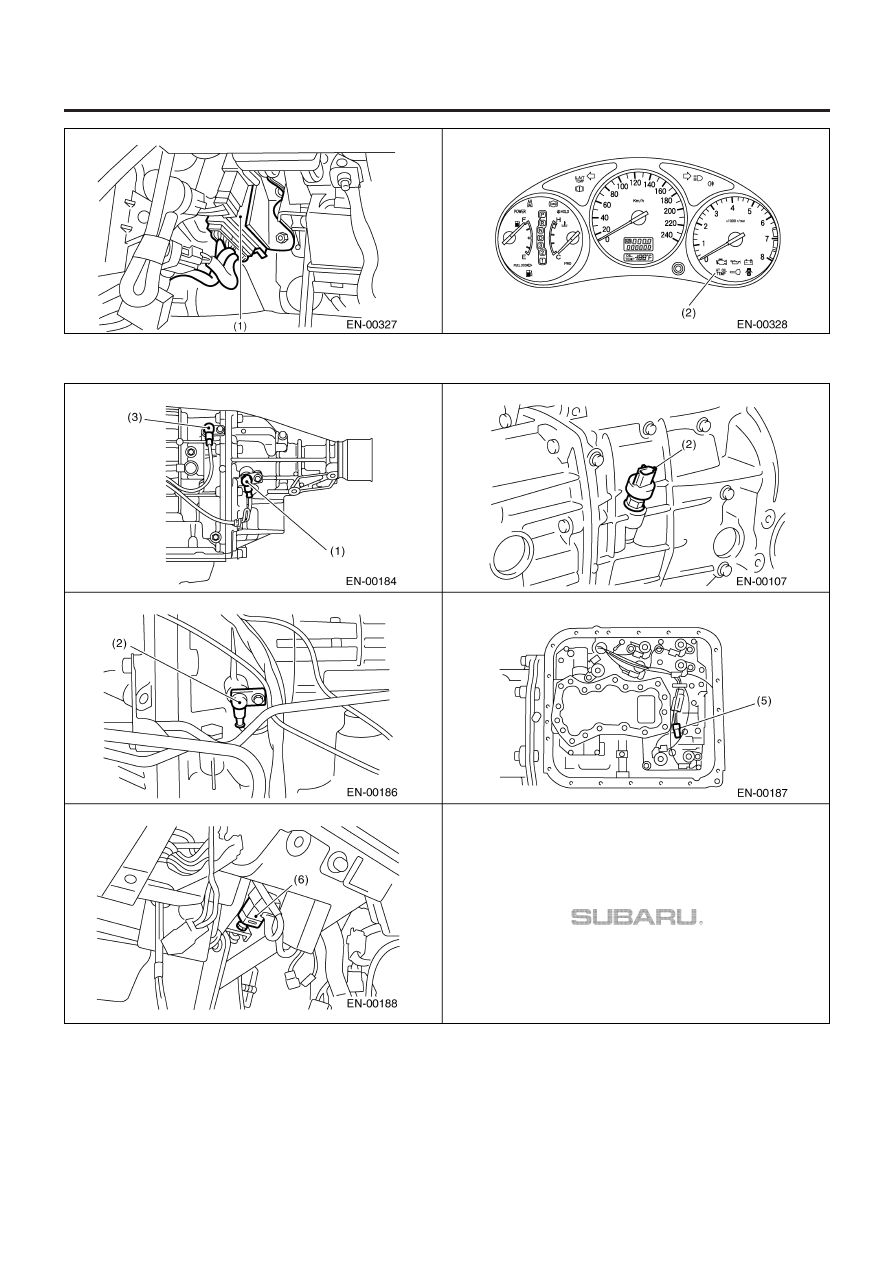

(1) Модуль управления трансмиссией

(ТСМ) (для модели АТ)

(2) Световой индикатор диагностики АТ

(для модели АТ)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-21

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• ДАТЧИК

(1) Задний датчик скорости автомобиля

(модель AT)

(2) Передний датчик скорости автомобиля

(модель MT)

(3) Передний датчик скорости автомобиля

(модель AT)

(4) Датчик скорости турбины

гидротрансформатора (модель AT)

(5) Датчик температуры ATF (модель AT)
(6) Переключатель тормозных огней
