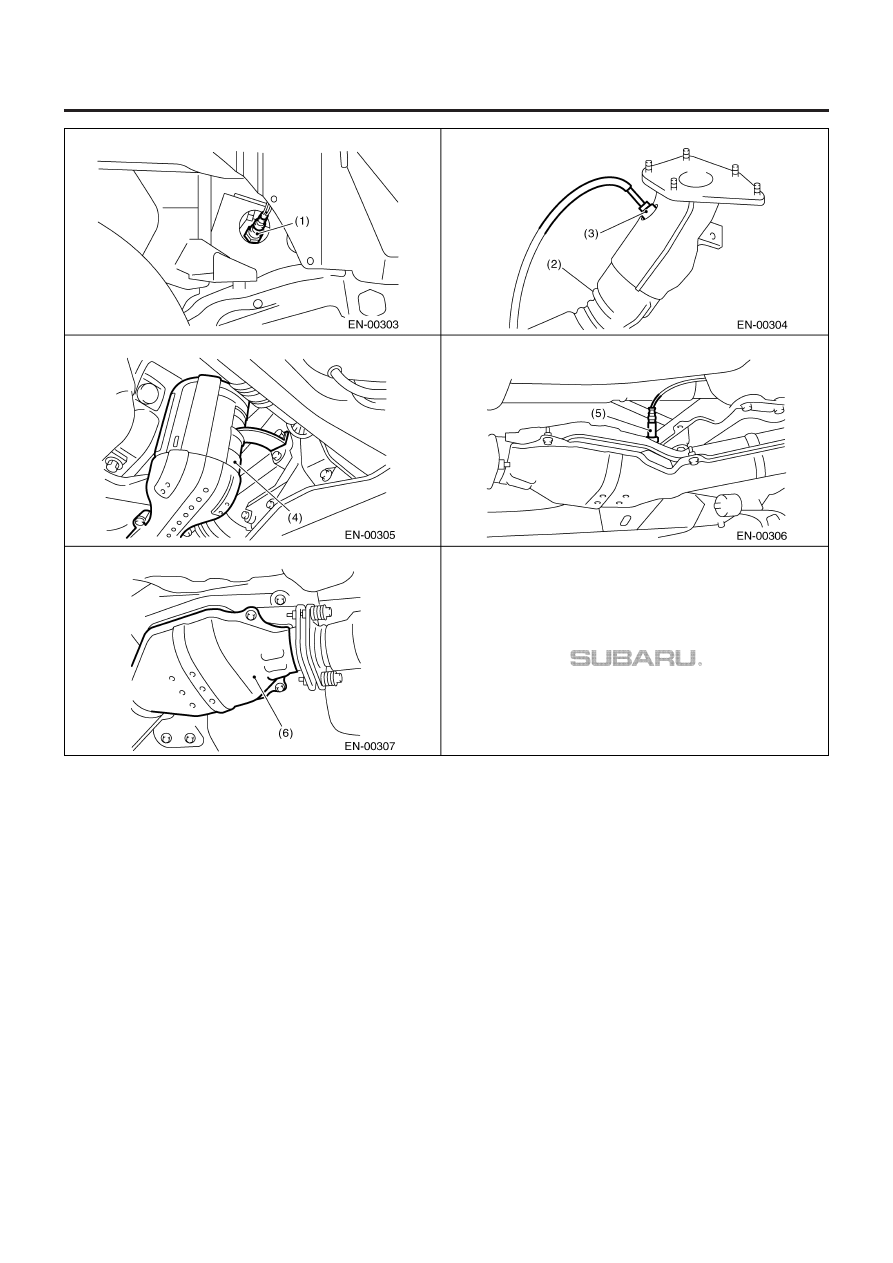

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-14

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-15

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

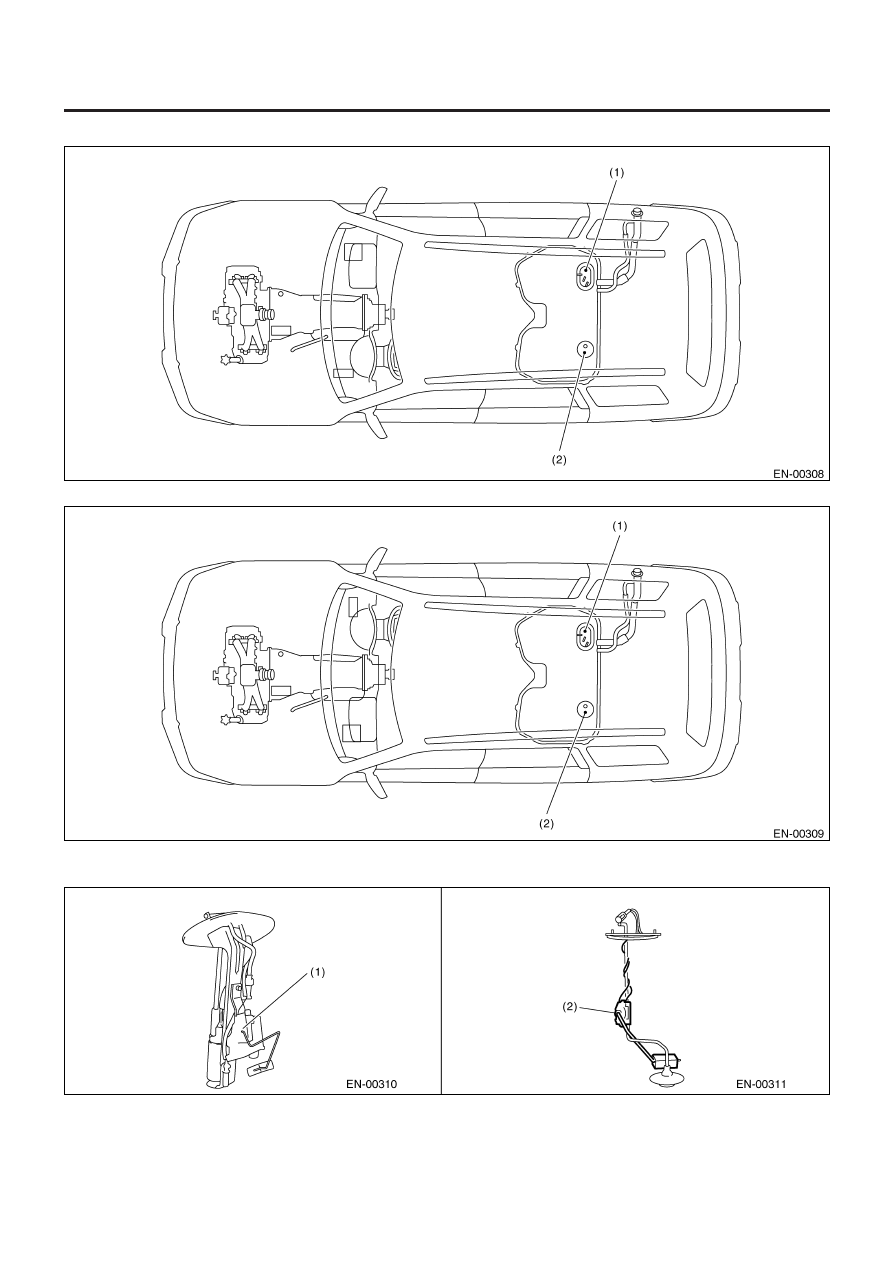

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

(1) Датчик уровня топлива

(2) Датчик уровня топлива ниже

минимального

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-16

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

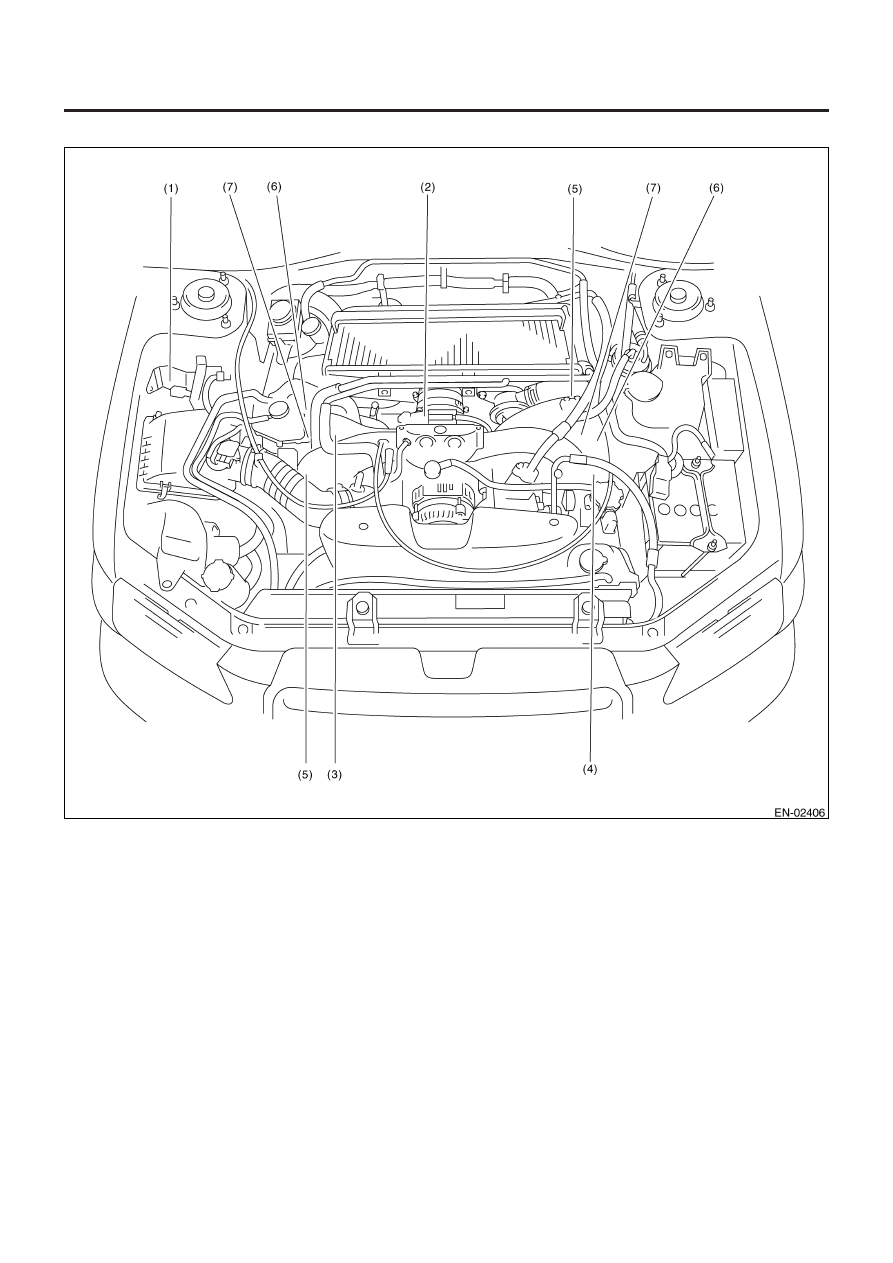

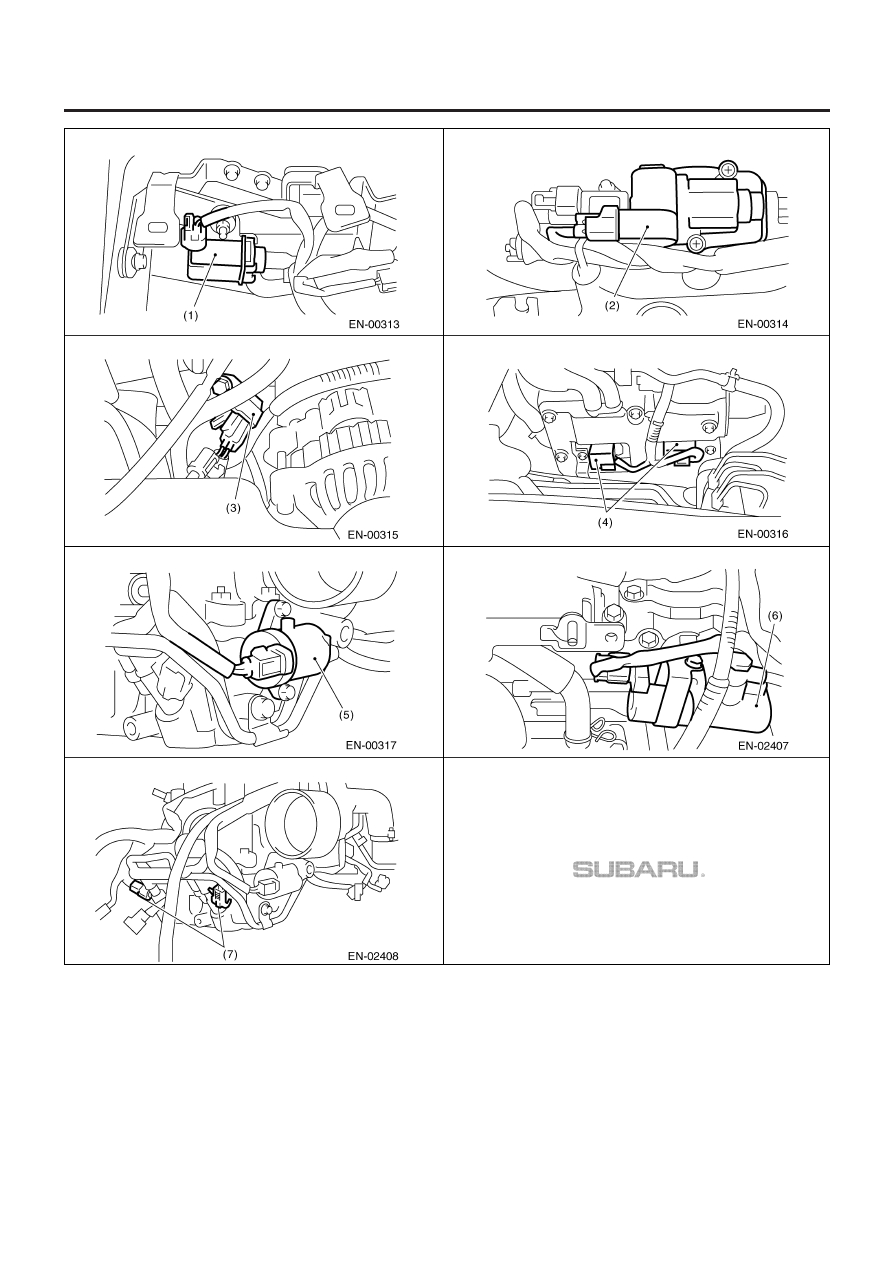

• Соленоидный клапан, Соленоид, Детали системы управления выбросами и Детали системы зажигания

(1) Соленоидный  клапан управления

выпуском

(2) Соленоидный клапан управления

воздухом холостого хода

(3) Соленоидный клапан управления

продувкой

(4) Катушка зажигания
(5) Соленоид барабанного клапана

генератора

(6) Соленоидный клапан управления

масляным потоком

(7) Инжектор

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-17

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
