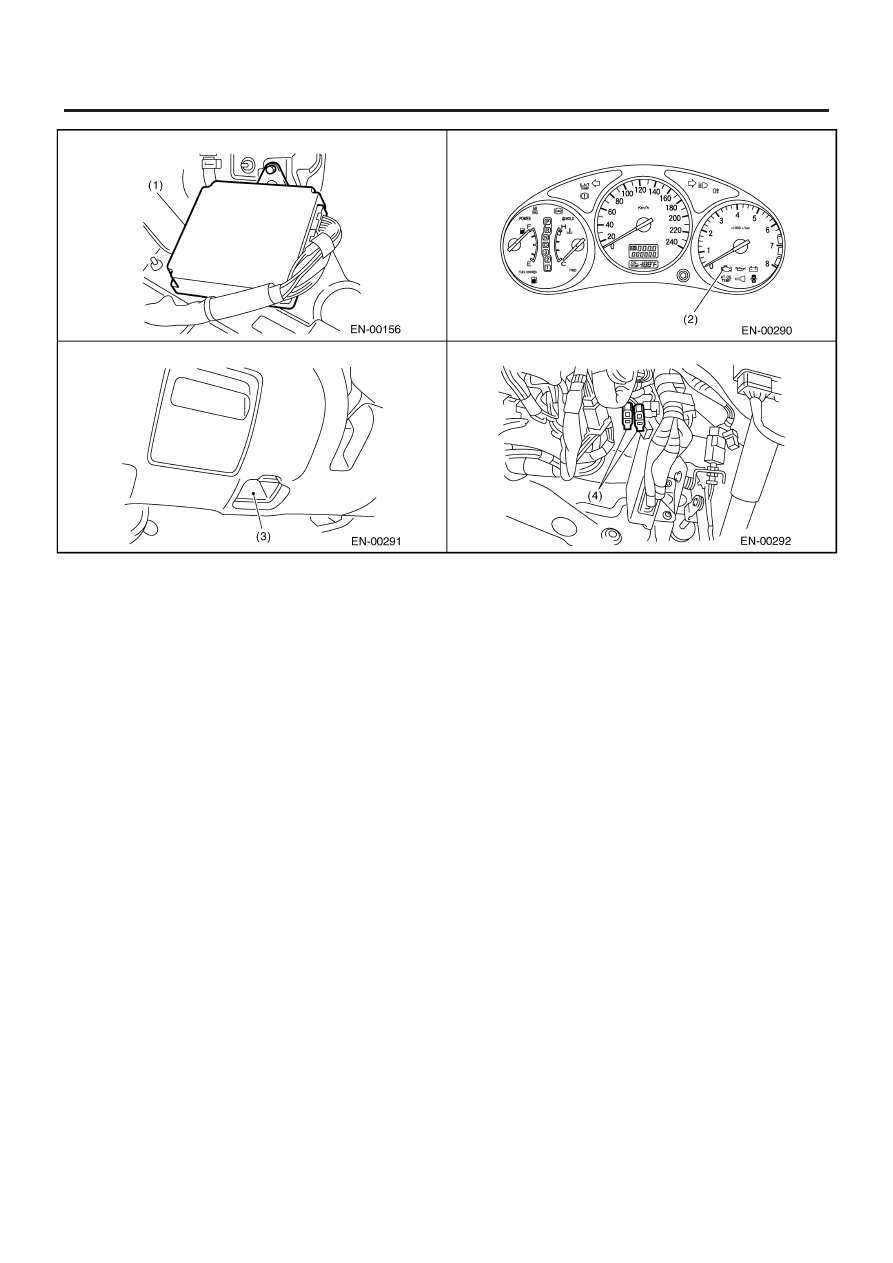

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-10

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-11

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

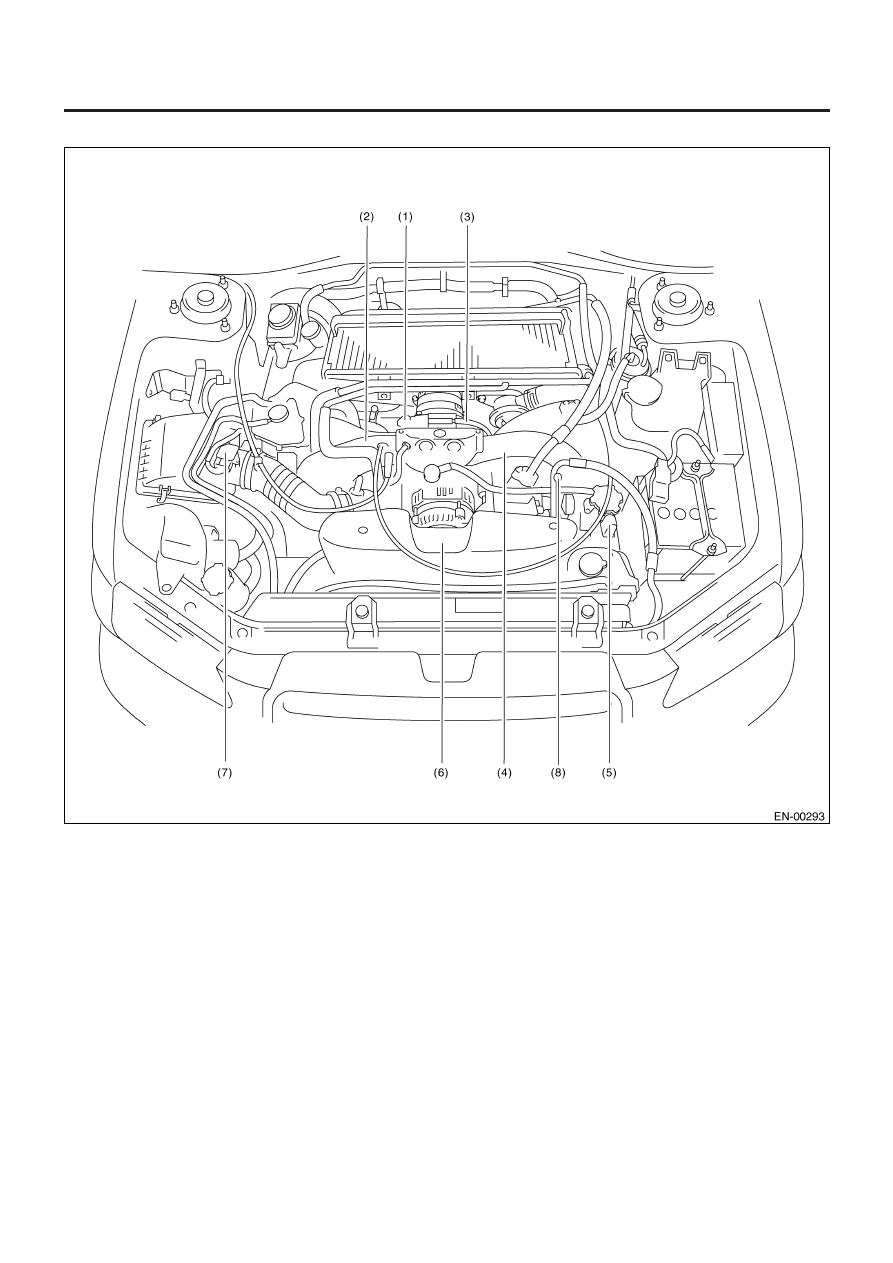

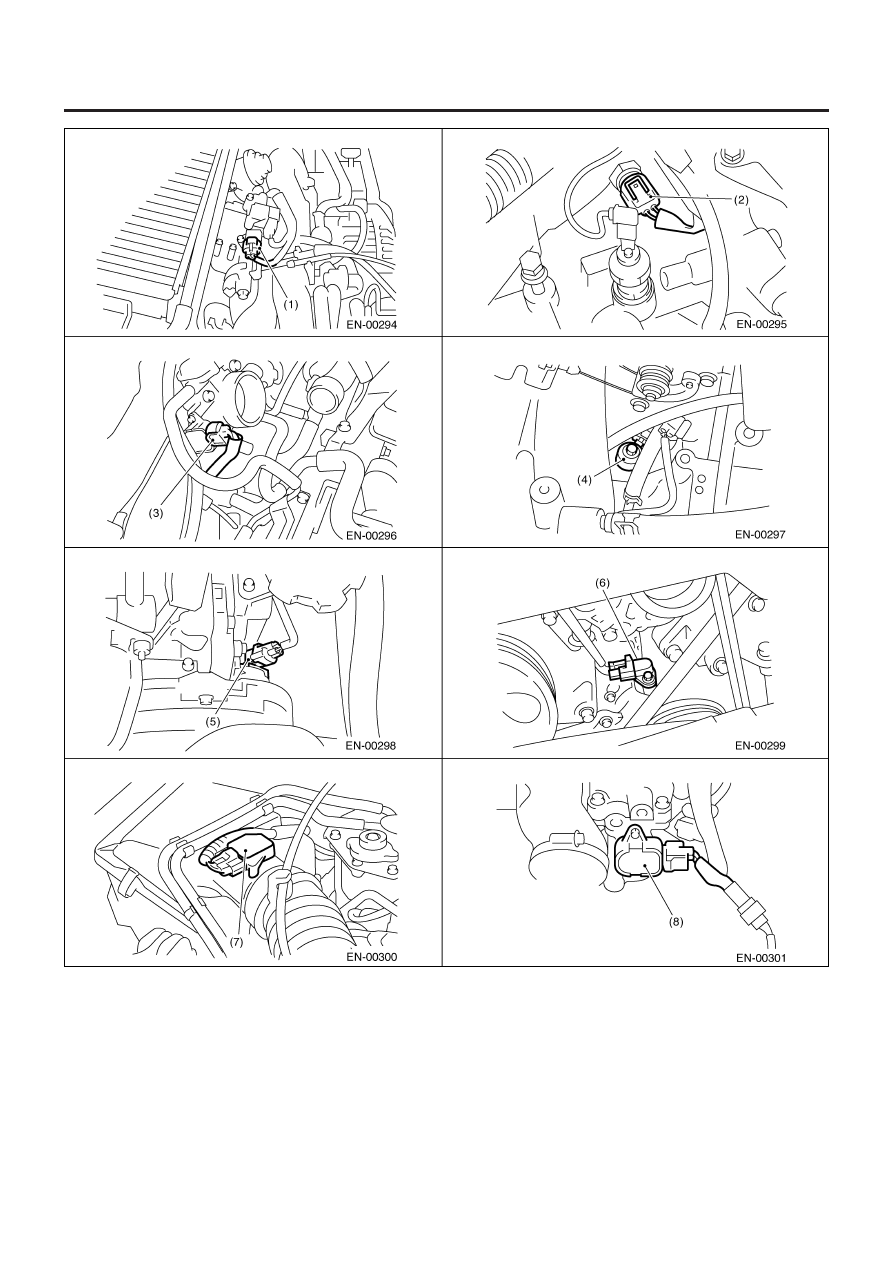

• ДАТЧИК

(1) Датчик абсолютного давления коллектора
(2) Датчик температуры охладителя двигателя
(3) Датчик положения дросселя
(4) Датчик детонации

(5) Датчик положения распредвала
(6) Датчик положения коленвала
(7) Датчик массового расхода воздуха

и температуры впускаемого воздуха

(8) Датчик положения барабанного клапана

генератора

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-12

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC)-13

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

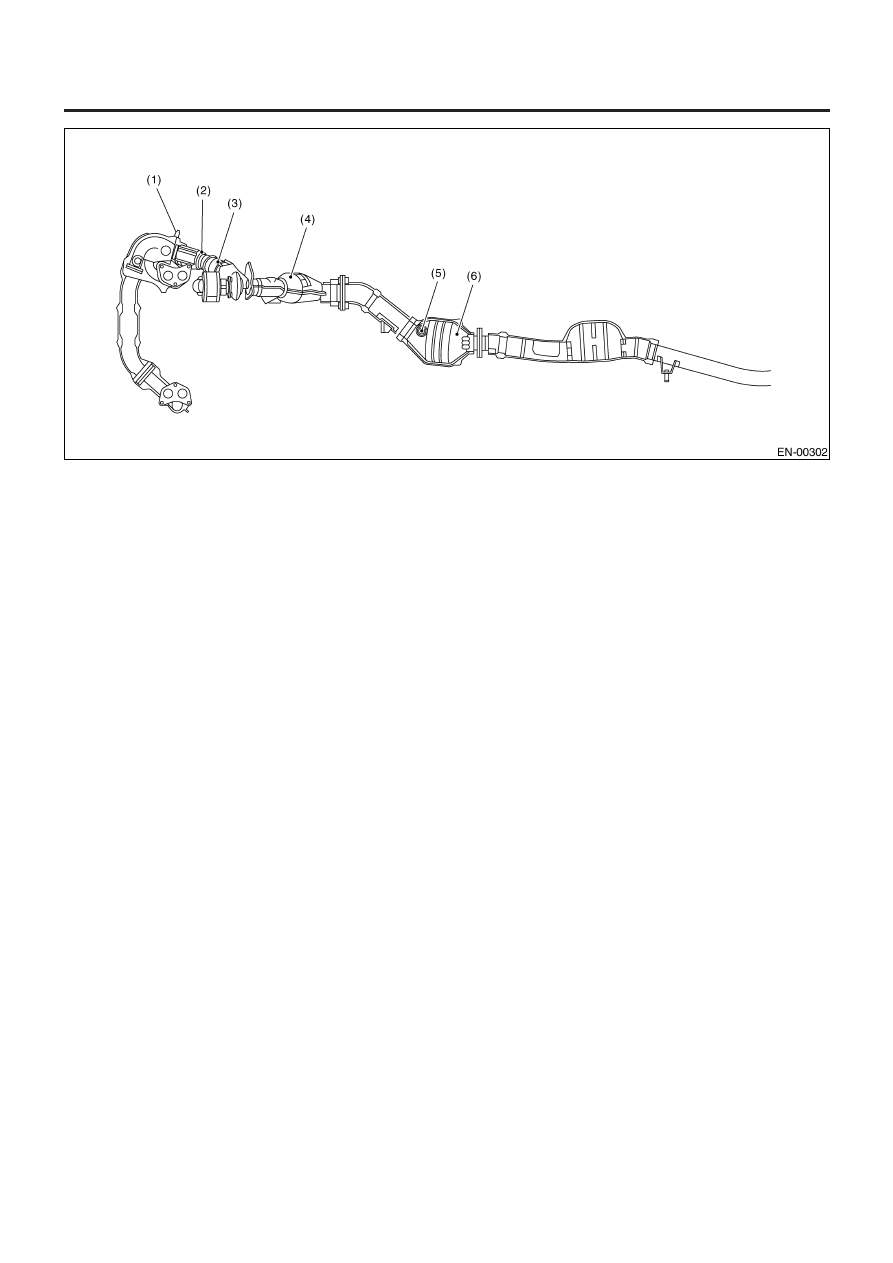

(1) Передний датчик кислорода (A/F)
(2) Прекаталитический преобразователь
(3) Датчик температуры выхлопного газа

(4) Передний каталитический

преобразователь

(5) Задний датчик кислорода
(6) Задний каталитический преобразователь
