РАСПРЕДВАЛ

ME(H4DOTC)-74

МЕХАНИКА

Предел:

МОДЕЛЬ 2.0 L

Впуск:

44.65 мм (1.758 in)

Выпуск:

44.65 мм (1.758 in)

МОДЕЛЬ 2.5 L

Впуск:

46.45 мм (1.829 in)

Выпуск:

46.45 мм (1.829 in)

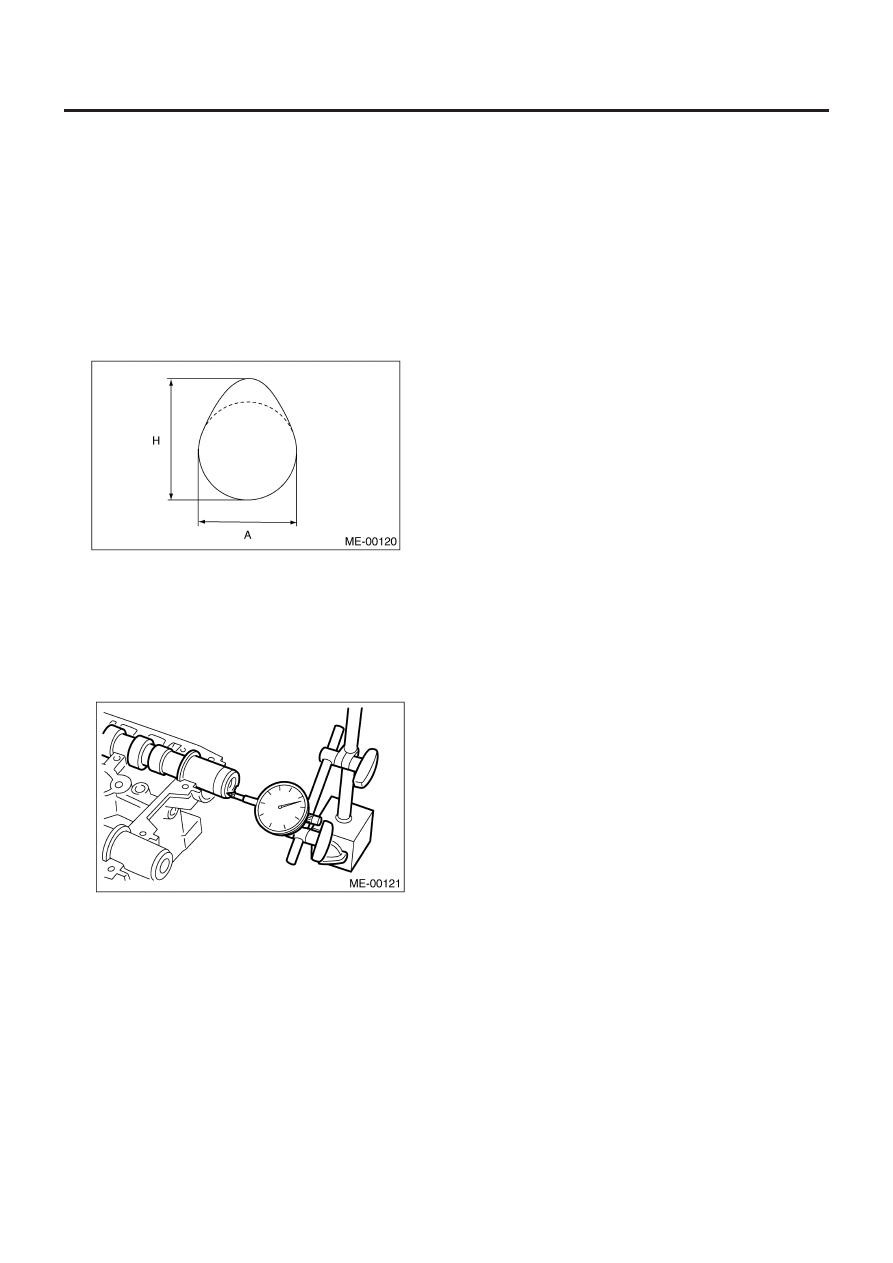

Диаметр окружности основания кулачка A:

37.0 мм (1.457 in)

6) Измерьте осевой зазор распредвала с помощью цифер-
блатного индикатора. Если зазор превышает предел, заме-
ните крышки и головку цилиндра как один узел. При необхо-
димости замените распредвал.

Стандарт:

0.068 – 0.116 мм (0.0027 – 0.0046 in)

Предел:

0.14 мм (0.0055 in)

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTC)-75

МЕХАНИКА

19. Головка цилиндра

A:  ДЕМОНТАЖ

1) Снимите клиновидный ремень. <См. ME(H4DOTC)-52, ДЕ-
МОНТАЖ, Клиновидный ремень.>
2) Снимите шкив коленвала.    <См.ME(H4DOTC)-55, ДЕМОН-
ТАЖ, Шкив коленвала.>
3) Снимите крышку зубчатого ремня.   <См. ME(H4DOTC)-57,
ДЕМОНТАЖ, Крышка зубчатого ремня.>
4) Снимите зубчатый ремень.  <См. ME(H4DOTC)-58, ДЕМОН-
ТАЖ, Зубчатый ремень.>
5) Снимите колесо распредвала.   <См. ME(H4DOTC)-67, ДЕ-
МОНТАЖ, Колесо распредвала
6) Снимите впускной коллектор.    <См. FU(H4DOTC)-14, ДЕ-
МОНТАЖ,  Впускной коллектор.>
7) Снимите болт, крепящий скобу компрессора A/C на голов-
ку цилиндра.
8) Снимите распредвал. <См. ME(H4DOTC)- 69, ДЕМОНТАЖ,
Распредвал.>

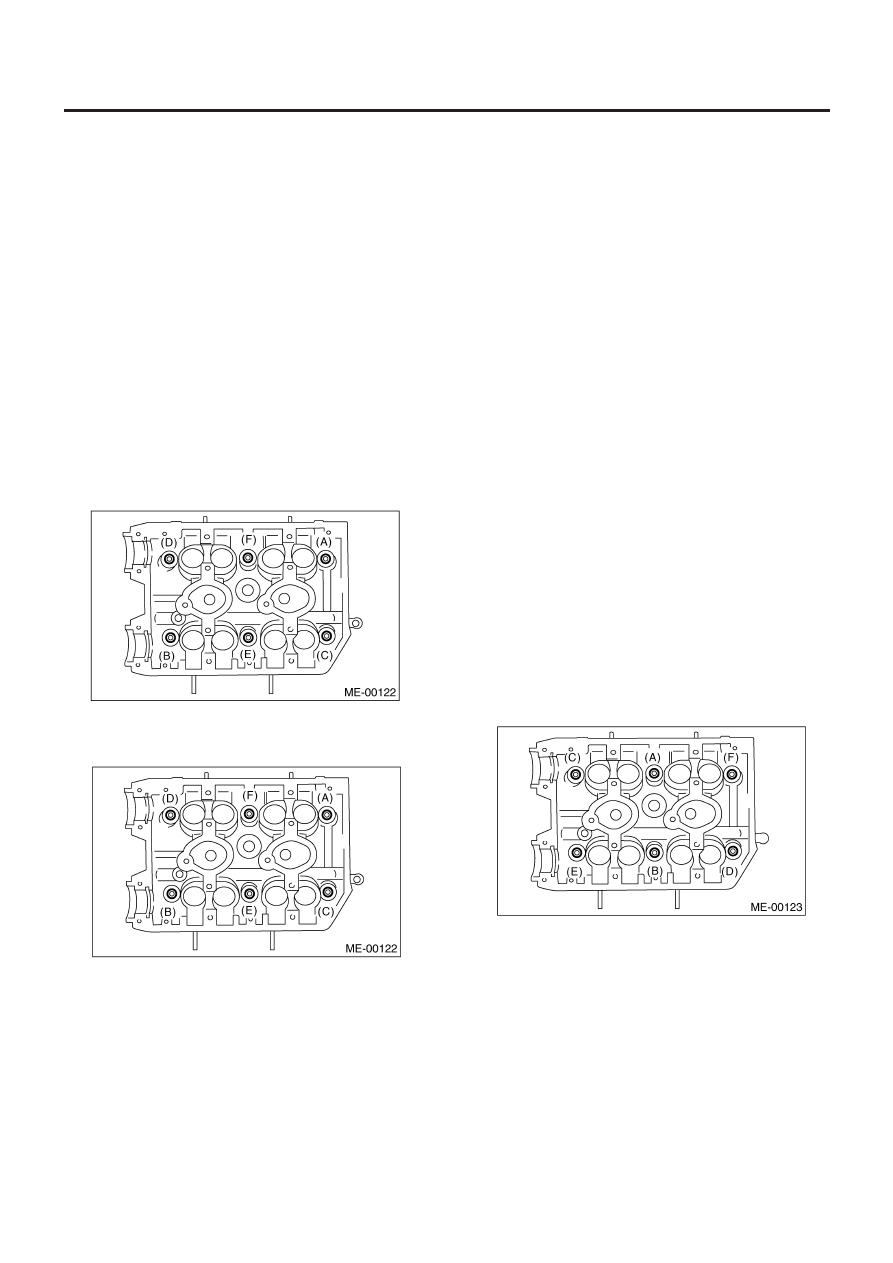

9) Снимите болты головки цилиндра в алфавитном порядке,
как это показано на рисунке.
Оставьте болты (A) и (D) ввернутыми на три или четыре нитки,
чтобы головка цилиндра не упала.

10) Несильно постукивая пластиковым молотком по головке
цилиндра, отделите его от блока цилиндров. Снимите болты
(A) и (D), чтобы снять головку цилиндра.

11) Снимите прокладку головки цилиндра.

ПРИМЕЧАНИЕ:
Не царапайте сопряженную поверхность головки цилиндра и
блока цилиндров.

12) Таким же образом снимите головку цилиндра (RH).

B:  УСТАНОВКА

1) Установите головку цилиндра и прокладки на блок цилиндров.

ПРИМЕЧАНИЕ:
• Используйте новые прокладки головки цилиндра.
• Не царапайте сопряженную поверхность головки цилиндра
и блока цилиндров.

2) Затяните болты головки цилиндра.

(1) Нанесите моторное масло на шайбы и резьбу болтов.
(2) Затяните все болты с усилием 29 Н•м (3.0 кгс-м, 22 ft-

Ib) в алфавитном порядке.

(3) Затем затяните все болты с усилием 69 Н•м (7.0 кгс-м,

51 ft-Ib) в алфавитном порядке.

(4) Открутите все болты сначала на 180°; а потом–еще на

180° в порядке, обратном установке.

(5) Затяните все болты с усилием 49 Н•м (5.0 кгс-м, 36 ft-

Ib) в алфавитном порядке.

(6) Затяните все болты на 80 - 90° iв алфавитном порядке.
(7) Снова затяните все болты на 40-45° в алфавитном по-

рядке.

ПРИМЕЧАНИЕ:
Не затягивайте болты более чем на 45°.

(8) Далее затяните все болты (A) и (B) на 40-45°.

ПРИМЕЧАНИЕ:
Убедитесь в том, что "общий градус перезатяжки" в послед-
них двух шагах не превышает 90°.

3) Установите распредвал <См. ME(H4DOTC)-70, УСТАНОВ-
КА, Распредвал.>
4) Установите скобу компрессора A/C на головку цилиндра.
5) Установите впускной коллектор. <См. FU(H4DOTC)-17,  УС-
ТАНОВКА, Впускной коллектор.>
6) Установите колесо распредвала.    <См. ME(H4DOTC)-67,
УСТАНОВКА, Колесо распредвала.>

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTC)-76

МЕХАНИКА

7) Установите зубчатый ремень.   <См. ME(H4DOTC)-60,   УС-
ТАНОВКА, Зубчатый ремень.>
8) Установите крышку зубчатого ремня. <См. ME(H4DOTC)-
57,   УСТАНОВКА, Крышка зубчатого ремня.>
9) Установите шкив коленвала.    <См. ME(H4DOTC)-55,    УС-
ТАНОВКА, Шкив коленвала.>
10) Установите клиновидный ремень. <См. ME(H4DOTC)-52,
УСТАНОВКА, Клиновидный ремень.>

C:  РАЗБОРКА

1) Снимите подъемники клапанов.

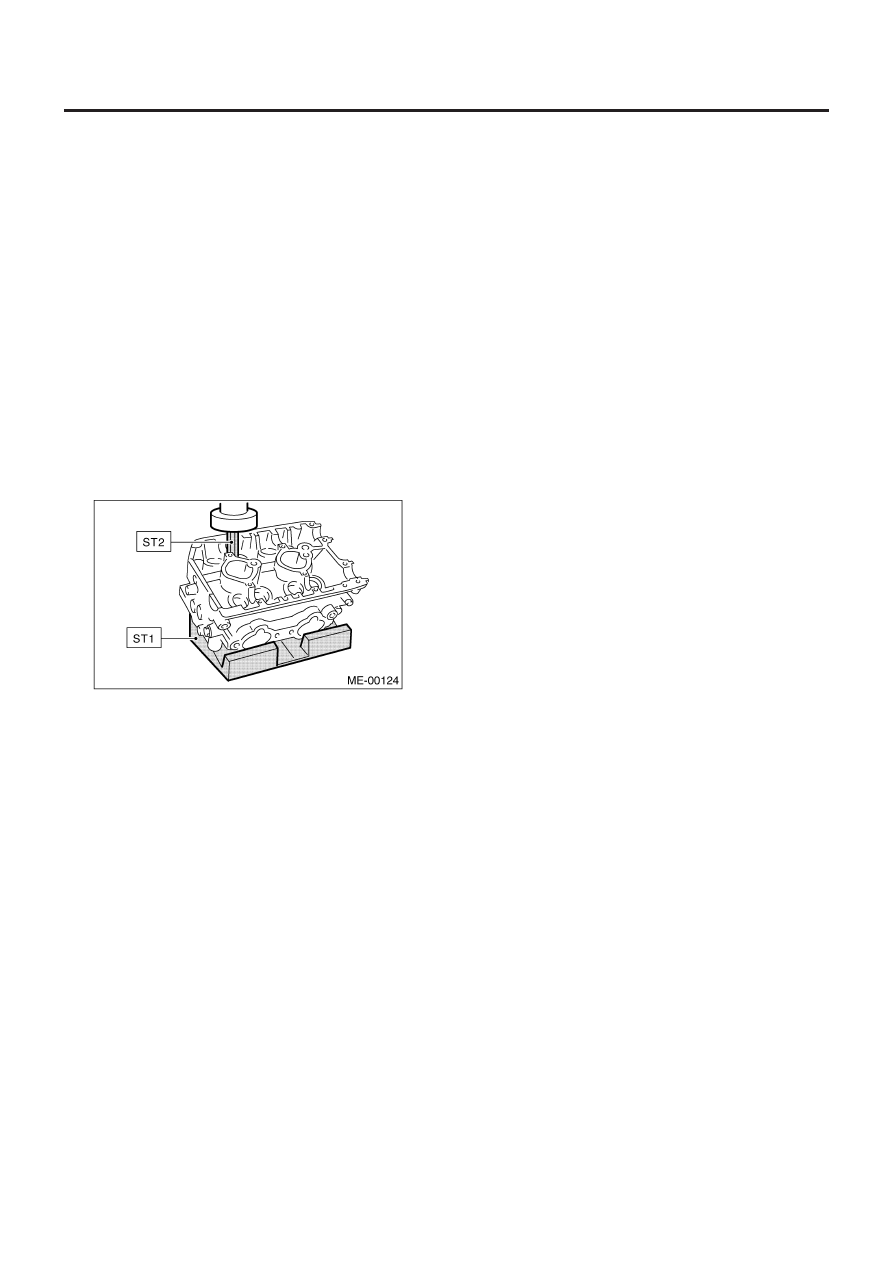

2) Сожмите пружину клапана и снимите фиксатор пружины
клапана. Снимите каждый клапан и пружину клапана.
ST1

498267600

СТОЛ ГОЛОВКИ ЦИЛИНДРА

ST2

499718000

СЪЕМНИК ПРУЖИНЫ   КЛАПАНА

ПРИМЕЧАНИЕ:
• Держите снятые детали в порядке для того, чтобы впослед-
ствии установить их в начальные положения.
• Во избежание путаницы пометьте каждый клапан.
• Работайте с предельной осторожностью, чтобы не повре-
дить кромки сальников впускных клапанов и сальников выпу-
скных клапанов.

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTC)-77

МЕХАНИКА

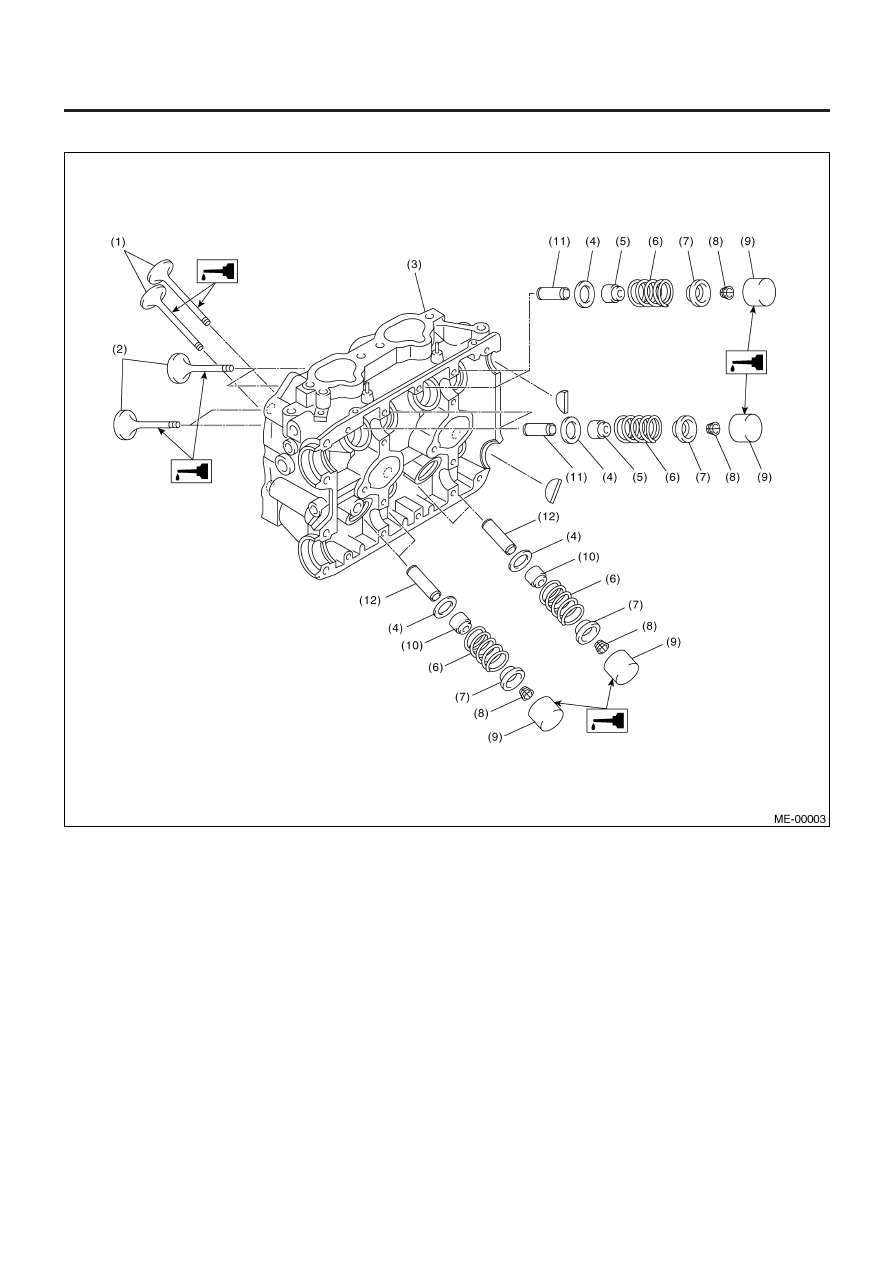

D: СБОРКА

(1) Выпускной клапан
(2) Впускной клапан
(3) Головка цилиндра
(4) Гнездо пружины клапана

(5) Сальник впускного клапана
(6) Пружина клапана
(7) Фиксатор
(8) Ключ фиксатора

(9) Подъемник клапана
(10) Сальник выпускного клапана
(11) Направляющая впускного клапана
(12) Направляющая выпускного клапана
