Subaru Forester (2004 год). Руководство - часть 209





ГОЛОВКА ЦИЛИНДРА

ME(H4DOTC)-78

МЕХАНИКА

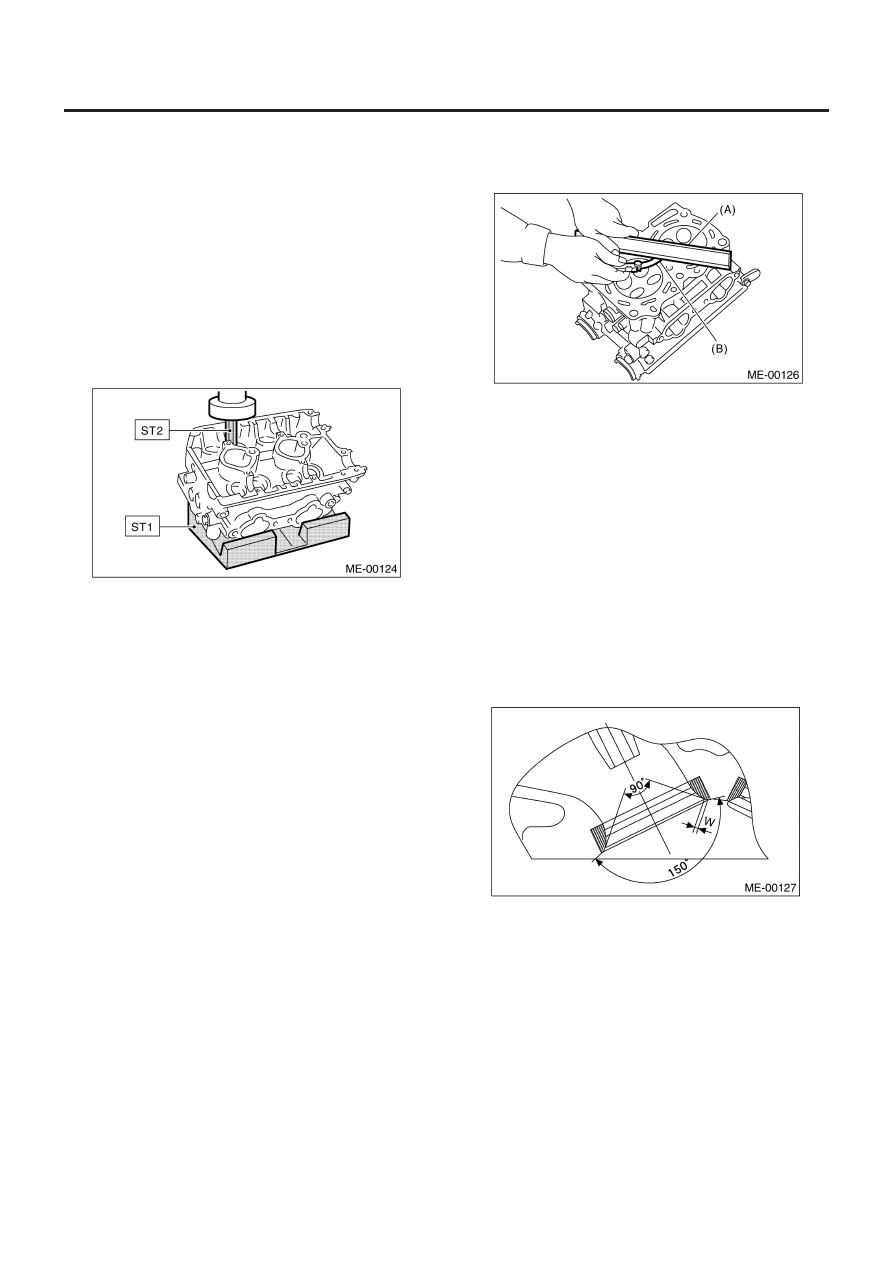

1) Установка пружины клапана и клапана:

(1) Смажьте стержень каждого клапана моторным маслом

и вставьте клапан в направляющую клапана.

ПРИМЕЧАНИЕ:
При вставлении клапана в направляющую клапана будьте ос-
торожны, чтобы не повредить кромку сальника.

(2) Поместите головку цилиндра на ST1.
(3) Установите пружину клапана и фиксатор с помощью ST2.

ST1

498267600

СТОЛ ГОЛОВКИ ЦИЛИНДРА

ST2

499718000

СЪЕМНИК ПРУЖИНЫ КЛАПАНА

ПРИМЕЧАНИЕ:
Следите за тем, чтобы пружины клапанов устанавливались
так, чтобы конец с более частыми витками смотрел на гнездо
на головке цилиндра.

(4) Сожмите пружину клапана, затем вставьте ключ фикса-

тора пружины клапана.

(5) После установки несильно постучите по фиксаторам

пружин клапанов пластиковым молотком для их лучшей
посадки.

2) Нанесите масло на поверхность подъемника клапана.
3) Установите подъемник клапана.

E:   ОСМОТР

1. ГОЛОВКА ЦИЛИНДРА

1) Убедитесь в том, что нет трещин и других повреждений.
Помимо визуального осмотра, проверьте важные участки с
помощью красного индикатора.
2) Измерьте изгиб поверхности головки цилиндра, которая
соприкасается с картером, с помощью прямого угла (A) и из-
мерителя толщины (B).
Если изгиб превышает 0.05 мм (0.0020 in), перешлифуйте по-
верхность с помощью плоскошлифовального станка.

Предел изгиба:

0.05 мм (0.0020 in)

Предел шлифовки:

0.3 мм (0.012 in)

Стандартная высота головки цилиндра:

127.5 мм (5.02 in)

ПРИМЕЧАНИЕ:
Неравномерная затяжка гаек головки цилиндра может приве-
сти к изгибанию. При сборке обращайте особое внимание на
затяжку, которая должна производиться равномерно.

2. ГНЕЗДО КЛАПАНА

Обследуйте гнезда впускного и выпускного клапана, затем
откорректируйте контактные поверхности фрезой для гнезда
клапана в случае износа или в случае замены направляющей
клапана.

Ширина гнезда клапана: W

Впуск

Стандарт

1.0 мм (0.039 in)

Предел

1.7 мм (0.067 in)

Выпуск

Стандарт

1.5 мм (0.059 in)

Предел

2.2 мм (0.087 in)

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTC)-79

МЕХАНИКА

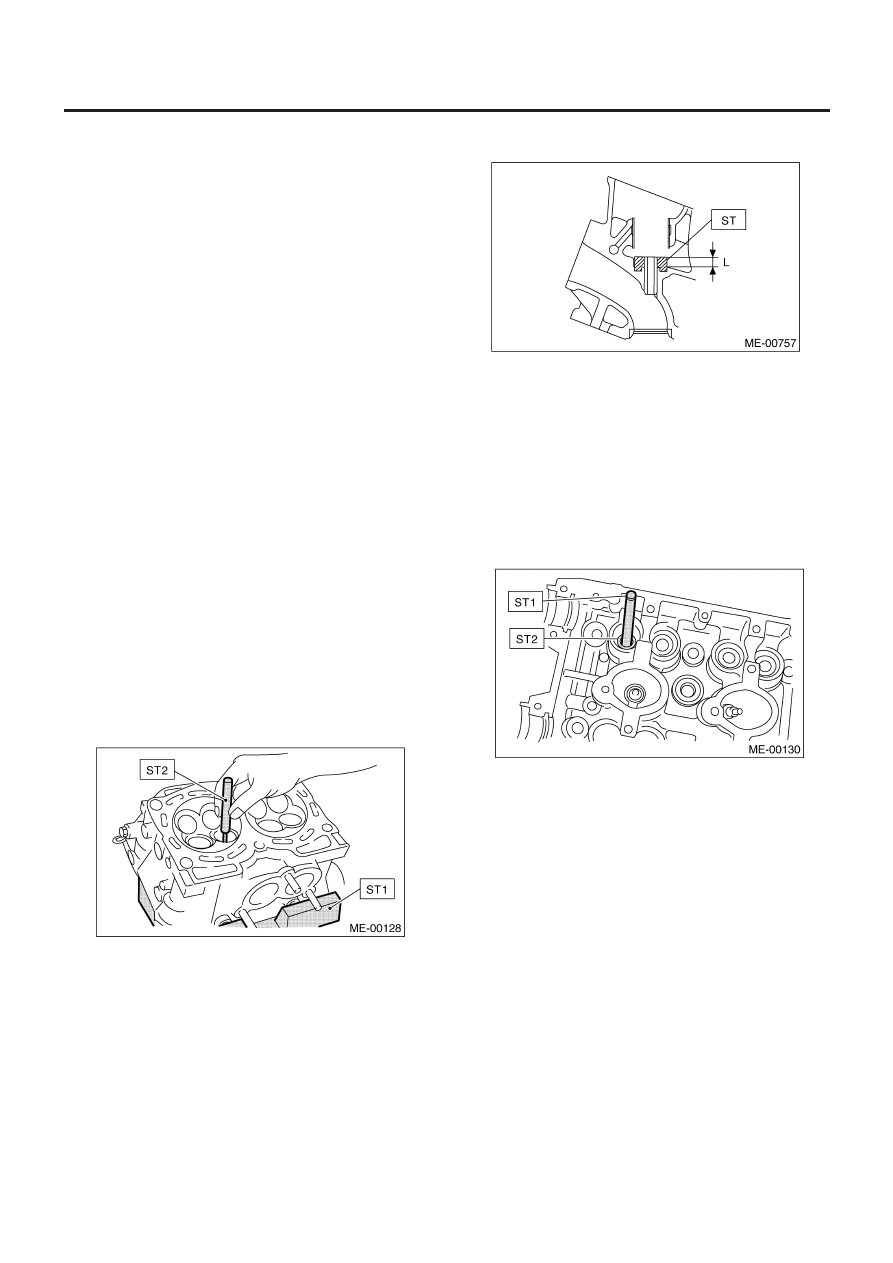

3. НАПРАВЛЯЮЩАЯ КЛАПАНА

1) Проверьте зазор между направляющей клапана и стерж-
нем. Зазор можно проверить путем измерения внешнего
диаметра  стержня клапана и внутреннего диаметра направ-
ляющей клапана с помощью внешнего и внутреннего микро-
метров соответственно.

Зазор между направляющей клапана и стержнем клапана:

Стандарт

Впуск

0.030 – 0.057 мм (0.0012 – 0.0022 in)

Выпуск

0.040 – 0.067 мм (0.0016 – 0.0026 in)

Предел

0.15 мм (0.0059 in)

2) Если зазор между направляющей клапана и стержнем пре-
вышает предел, замените направляющую клапана или сам
клапан, в зависимости от того, какая из данных деталей изно-
шена больше.  Для замены направляющей клапана обрати-
тесь к следующей процедуре.

Внутр. диаметр направляющей клапана:

6.000 – 6.012 мм (0.2362 – 0.2367 in)

Внешние диаметры стержня клапана:

Впуск

5.955 – 5.970 мм (0.2344 – 0.2350 in)

Выпуск

5.945 – 5.960 мм (0.2341 – 0.2346 in)

(1) Поместите головку цилиндра на ST1 камерой сгорания

вверх так, чтобы направляющие клапана вошли в от-
верстия на ST1.

(2) Вставьте ST2 в направляющую клапана и надавите на

нее для съема направляющей клапана.

ST1

498267600

СТОЛ ГОЛОВКИ ЦИЛИНДРА

ST2

499767200

СЪЕМНИК НАПРАВЛЯЮЩЕЙ
КЛАПАНА

(3) Переверните головку цилиндра и поместите ST как по-

казано на рисунке.

ST 18251AA020 РЕГУЛЯТОР

НАПРАВЛЯЮЩЕЙ

КЛАПАНА

(4) Перед установкой новой направляющей клапана, убе-

дитесь в отсутствии царапин и повреждений на внут-
ренней поверхности отверстий направляющей клапана
в головке цилиндра.

(5) Поставьте покрытую достаточным количеством масла

новую направляющую клапана в цилиндр, затем
вставьте ST1 в направляющую клапана. Вжимайте, по-
ка верхний край направляющей не встанет заподлицо с
верхней поверхностью ST2.

ST1

499767200

СЪЕМНИК НАПРАВЛЯЮЩЕЙ
КЛАПАНА

ST2

18251AA020

РЕГУЛЯТОР НАПРАВЛЯЮЩЕЙ
КЛАПАНА

(6) Проверьте выступание направляющей клапана.

Выступание направляющей клапана: L

15.8 – 16.2 мм (0.622 – 0.638 in)

(7) Расширьте внутреннюю часть направляющей клапана

посредством ST.
Осторожно вращайте расширитель по часовой стрел-
ке, слегка вжимая его в направляющую клапана, и вы-
нимайте его, также вращая по часовой стрелке.

(8) После расширения почистите направляющую клапана

для удаления стружки.

ST

499767400

РАСШИРИТЕЛЬ
НАПРАВЛЯЮЩЕЙ КЛАПАНА

ОСТОРОЖНО:
При расширении наносите на ST моторное масло.

ПРИМЕЧАНИЕ:
• Если внутренняя поверхность направляющей клапана по-
рвана, край расширителя следует немного подработать мас-
ляным камнем.
• Если внутренняя поверхность направляющей клапана ста-
новится блестящей, а расширитель не производит стружек,
используйте новый расширитель или восстановите этот.

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTC)-80

МЕХАНИКА

(9) Проверьте состояние контакта между клапаном и гнез-

дом клапана после замены направляющей клапана.

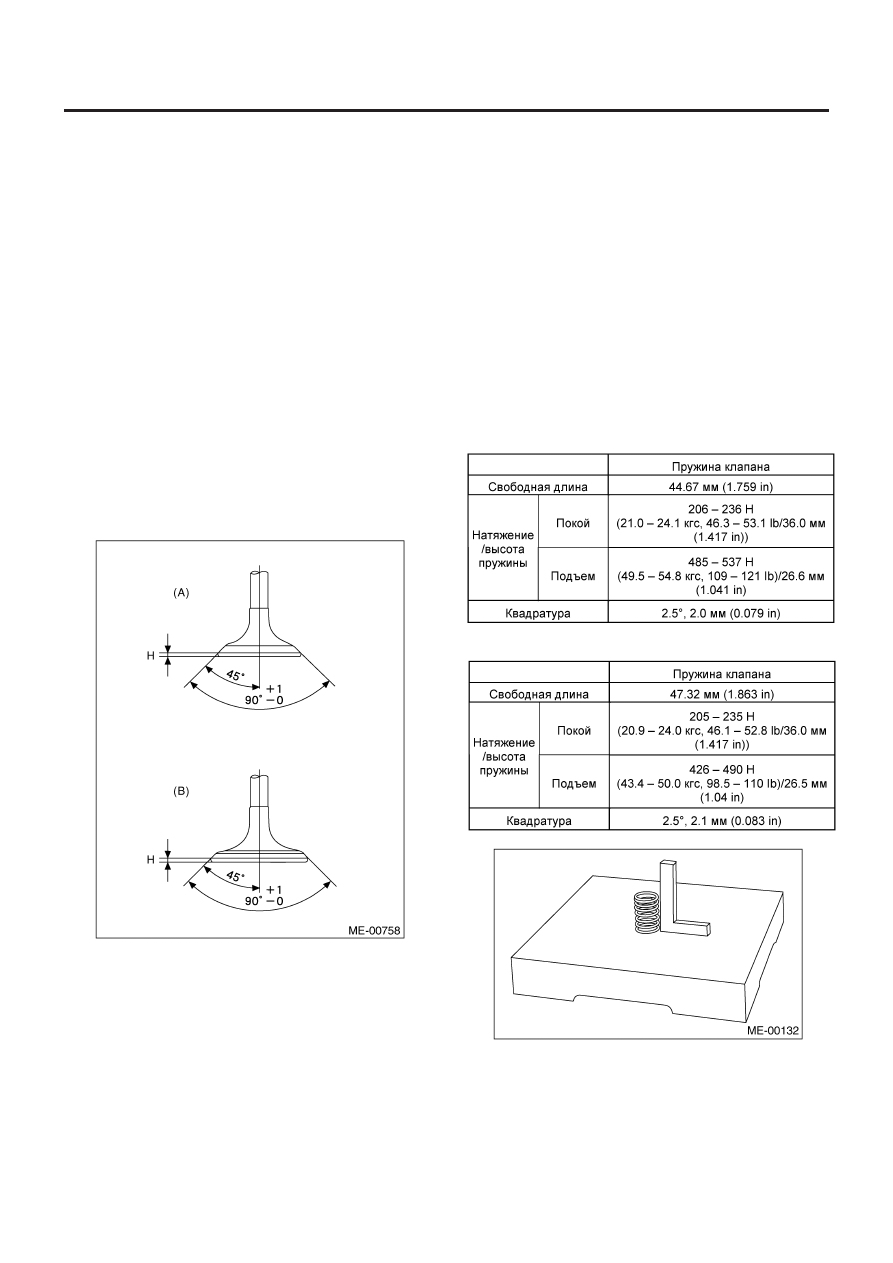

4. ВПУСКНОЙ И ВЫПУСКНОЙ КЛАПАН

1) Осмотрите фланцы и стержень клапана и замените их в
случае повреждения износа или деформации, или если "H"
меньше указанного предела.

H:

Впуск (A)

Стандарт

1.2 мм (0.047 in)

Предел

0.8 мм (0.031 in)

Выпуск (B)

Стандарт

1.5 мм (0.059 in)

Предел

0.8 мм (0.031 in)

Общая длина клапана:

Впуск (A)

104.4 мм (4.110 in)

Выпуск (B)

104.65 мм (4.120 in)

2) Нанесите небольшое количество шлифовочной смеси на
поверхность гнезда и прошлифуйте клапан и поверхность
гнезда. После шлифовки поставьте новый сальник впускного
клапана.

ПРИМЕЧАНИЕ:
• Замените сальник впускного клапана на новый, если клапан
и гнездо нахлестнулись.
• Различайте впускной клапан и впускной клапан по общей
длине.

5. ПРУЖИНЫ КЛАПАНОВ

1) Проверьте пружины клапанов на предмет повреждений, сво-
бодной длины и натяжения. Замените пружину клапана, если
она не соответствует спецификациям, указанным в таблице.
2) Для измерения квадратуры пружины клапана, поставьте
пружину на ровную поверхность и измерьте ее верхнее откло-
нение с помощью угольника.

• Модель 2.0 L

• Модель 2.5 L

ГОЛОВКА ЦИЛИНДРА

ME(H4DOTC)-81

МЕХАНИКА

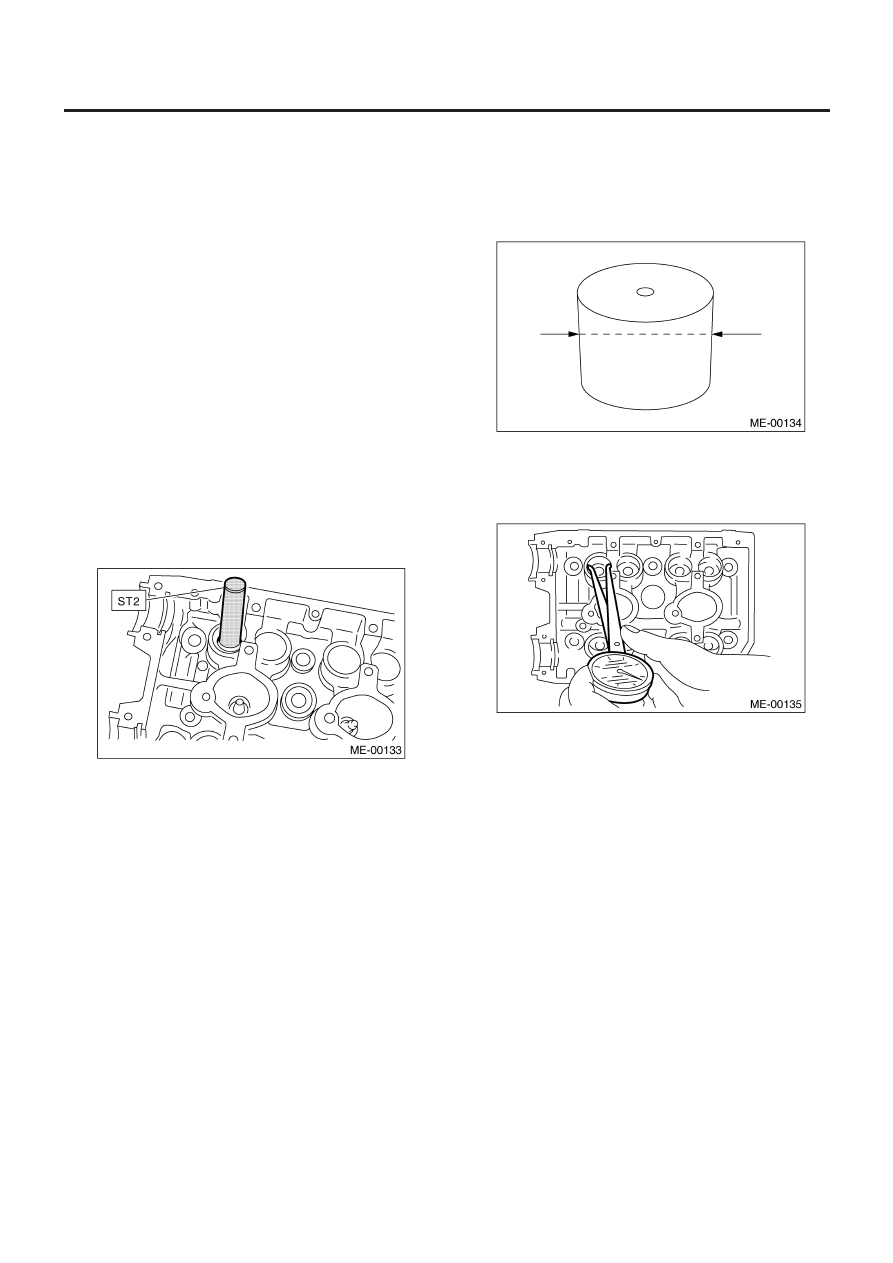

6. САЛЬНИКИ ВПУСКНОГО И ВЫПУСКНОГО КЛАПАНА

Замените сальник на новый, если кромка повреждена или
пружина находится не на месте, или если поверхности впуск-
ного клапана и гнезда клапана неупорядочены, или если за-
меняется направляющая впускного клапана.
1) Поместите головку цилиндра на ST1.
2) Вдавите сальник до определенного размера, указанного
на рисунке, с помощью ST2.
ST1

498267600

СТОЛ ГОЛОВКИ ЦИЛИНДРА

ST2

498857100

НАПРАВЛЯЮЩАЯ САЛЬНИКА
КЛАПАНА

ПРИМЕЧАНИЕ:
• До вдавливания нанесите моторное масло на сальник.
• Соблюдайте разницу между сальником впускного клапана и
сальником выпускного клапана с помощью их разницы в цвете.

Цвет резиновых частей:

Впуск [черный]
Выпуск [коричневый]

Цвет пружин:

Модель 2.0 L

Впускной [желтый]
Выпускной [желтый]

Модель 2.5 L

Впускной [белый]
Выпускной [белый]

7. ПОДЪЕМНИК КЛАПАНА

1) Визуально осмотрите подъемник клапана.
2) Измерьте внешний диаметр подъемника клапана.

Внешний диаметр:

34.959 – 34.975 мм (1.3763 – 1.3770 in)

3) Измерьте внутренний диаметр сопряженной части подъ-
емника клапана на головке цилиндра.

Внутренний диаметр:

34.994 – 35.016 мм (1.3777– 1.3786 in)

ПРИМЕЧАНИЕ:
Если разница между внешним диаметром подъемника клапа-
на и внутренним диаметром сопряженной части подъемника
клапана превышает предел, замените головку цилиндра.

Стандарт:

0.019 – 0.057 мм (0.0007 – 0.0022 in)

Предел:

0.100 мм (0.0039 in)
