ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-18

МЕХАНИКА

5. КОЛЕНВАЛ И ПОРШЕНЬ

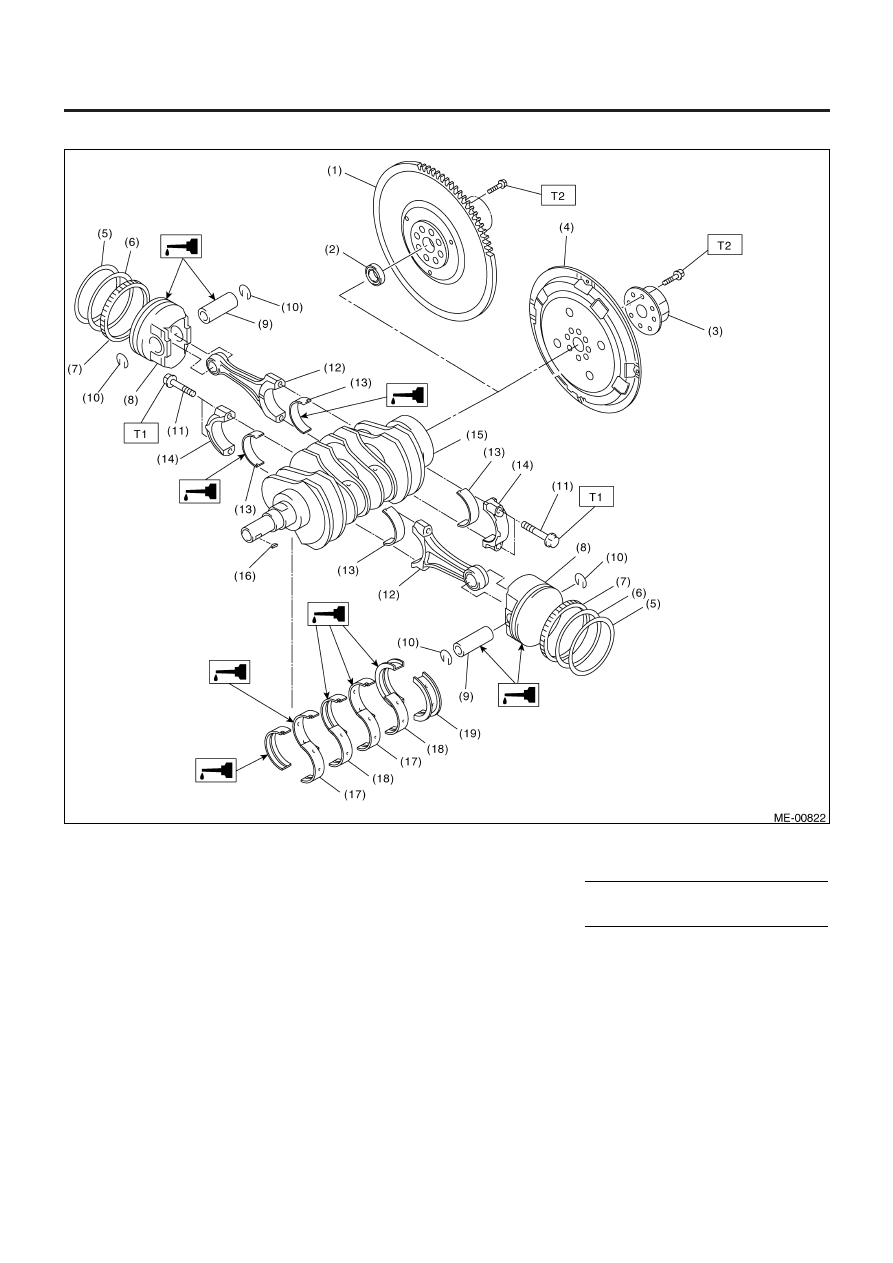

• МОДЕЛЬ 2.0 L

(1) Маховик (модель MT)
(2) Шариковый подшипник (модель MT)
(3) Укрепление (модель AT)
(4) Ведущий диск (модель AT)
(5) Верхнее кольцо
(6) Второе кольцо
(7) Масляное кольцо
(8) Поршень

(9) Поршневой палец
(10) Пружинное кольцо
(11) Болт соединительного штока
(12) Соединительный шток
(13) Подшипник соединительного штока
(14) Крышка соединительного штока
(15) Коленвал
(16) Сегментная шпонка

(17) Подшипник коленвала #1, #3
(18) Подшипник коленвала #2, #4
(19) Подшипник коленвала #5

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    45 (4.6, 33.3)
T2:    72 (7.3, 52.8)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-19

МЕХАНИКА

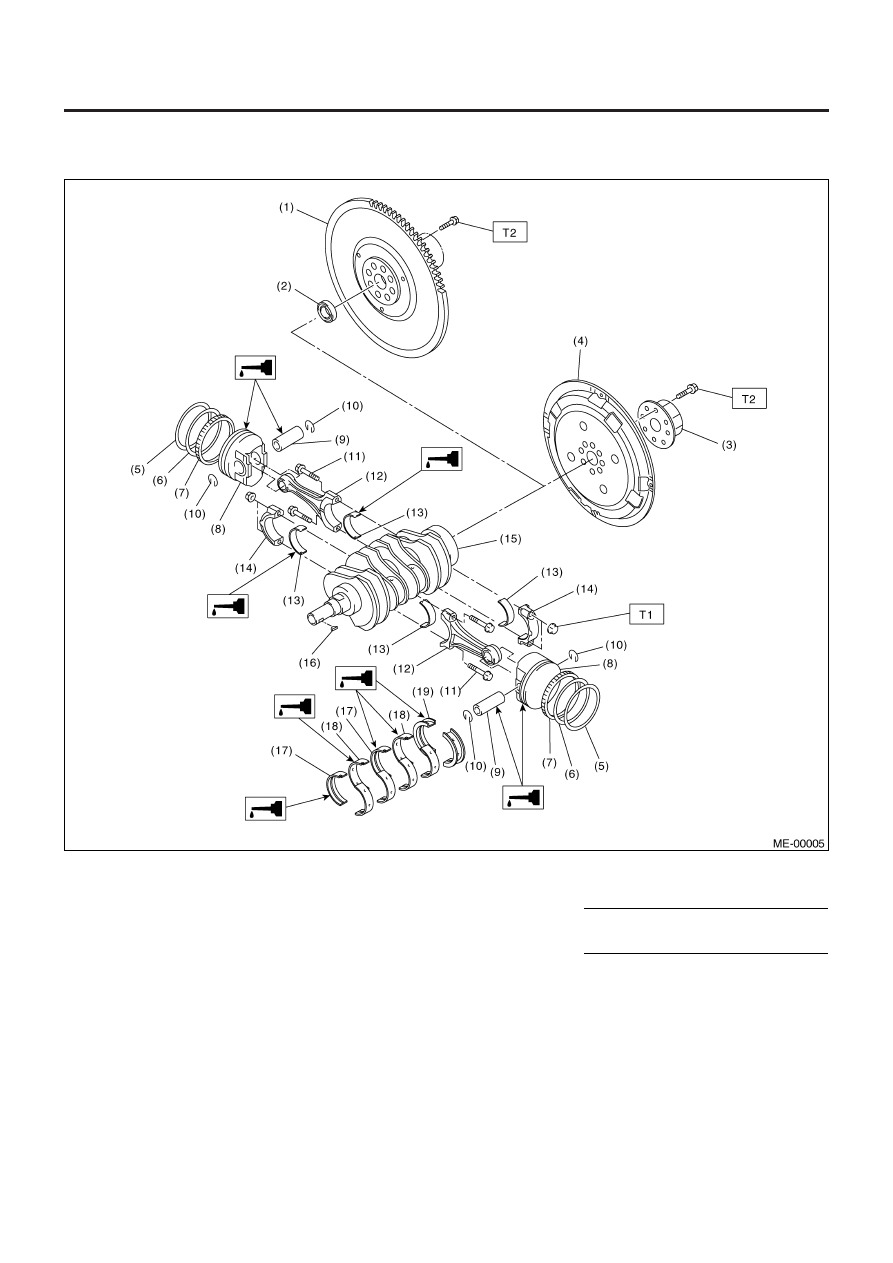

• МОДЕЛЬ 2.5 L

(1) Маховик (модель MT)
(2) Шариковый подшипник (модель MT)
(3) Укрепление (модель AT)
(4) Ведущий диск (модель AT)
(5) Верхнее кольцо
(6) Второе кольцо
(7) Масляное кольцо
(8) Поршень

(9) Поршневой палец
(10) Пружинное кольцо
(11) Болт соединительного штока
(12) Соединительный шток
(13) Подшипник соединительного штока
(14) Крышка соединительного штока
(15) Коленвал
(16) Сегментная шпонка

(17) Подшипник коленвала #1, #3
(18) Подшипник коленвала #2, #4
(19) Подшипник коленвала #5

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    52 (5.3, 38.4)
T2:    72 (7.3, 52.8)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-20

МЕХАНИКА

6. КРЕПЛЕНИЕ ДВИГАТЕЛЯ

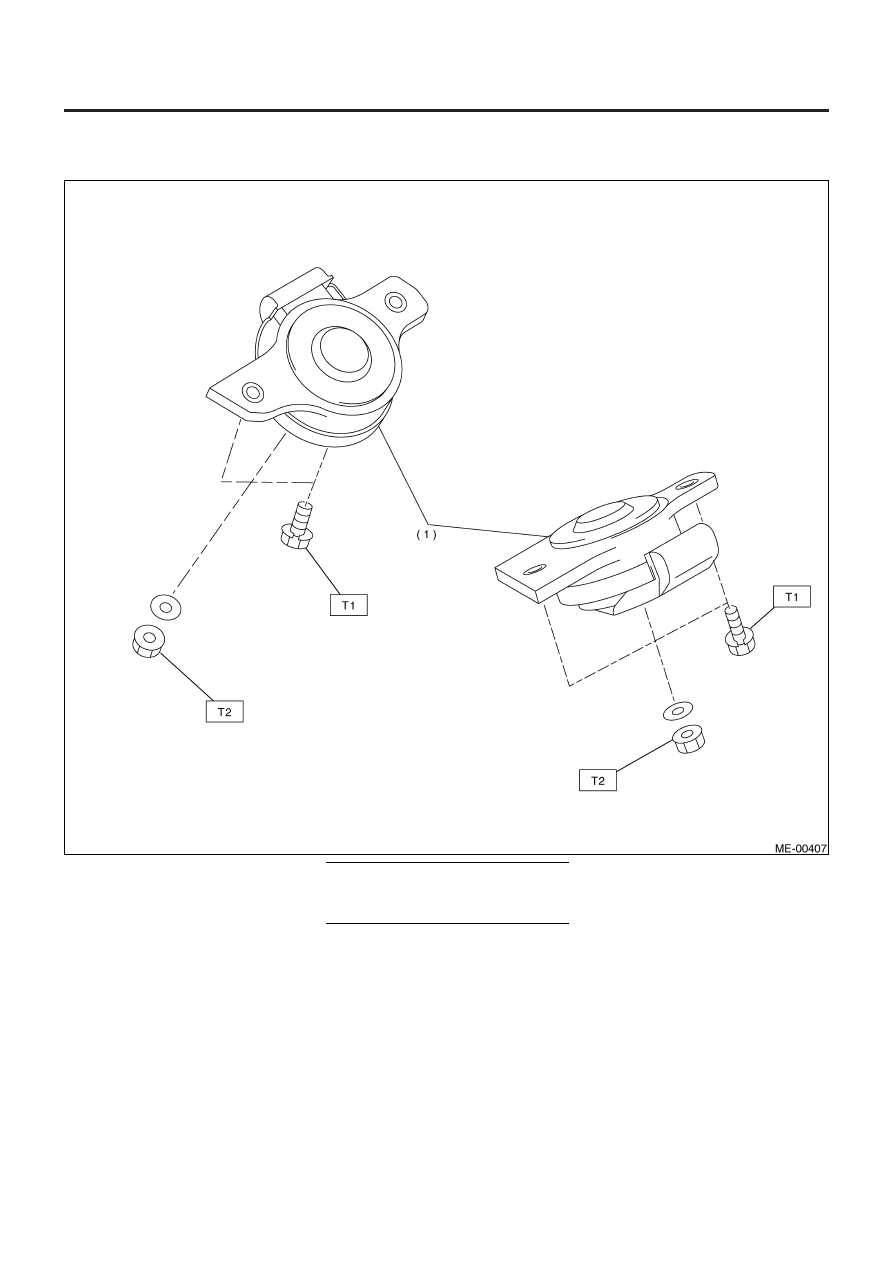

• МОДЕЛЬ 2.0 L

(1) Передняя резиновая подушка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    34 (3.5, 25.3)
T3:    85 (8.7, 62.7)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-21

МЕХАНИКА

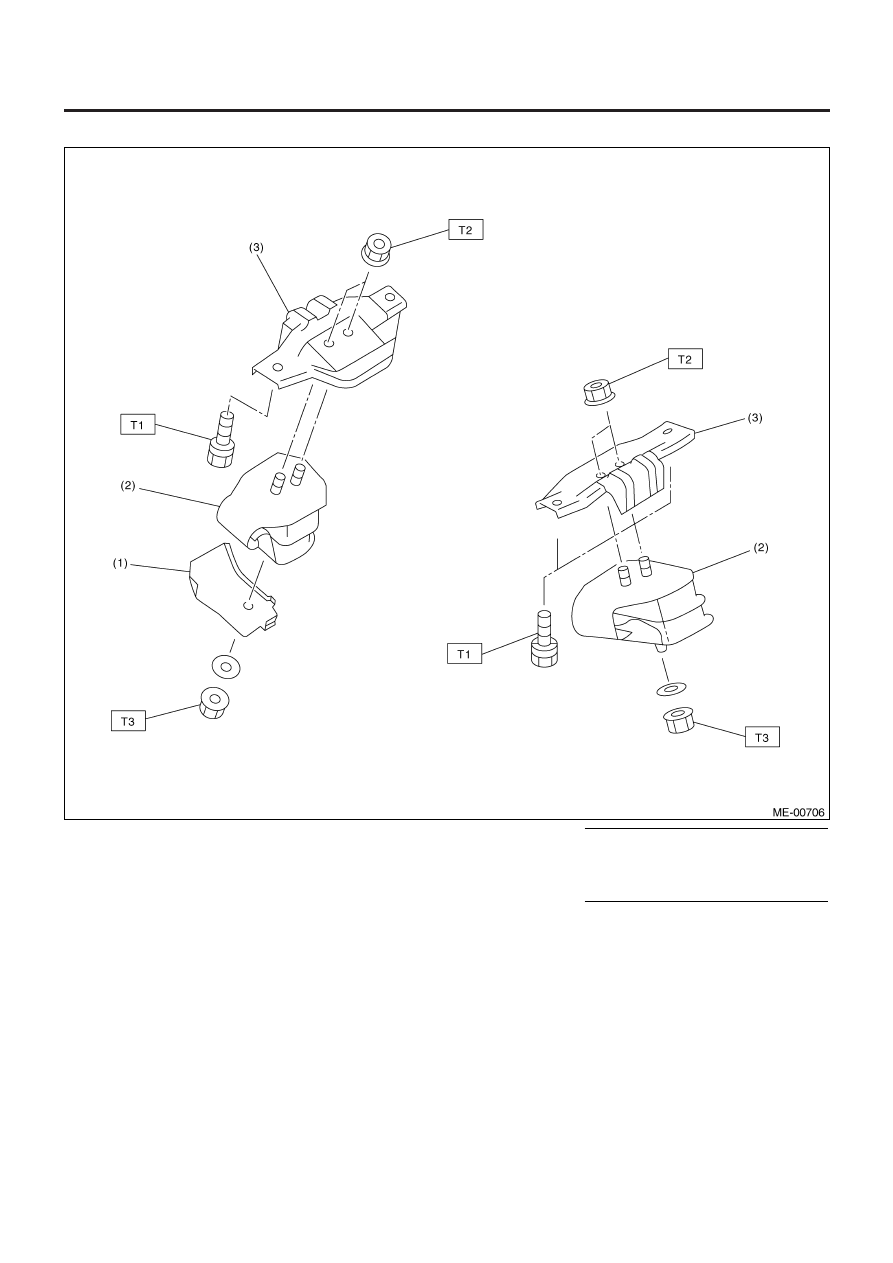

• МОДЕЛЬ 2.5 L

(1) Крышка теплового щита
(2) Передняя резиновая подушка

(3) Передняя крепежная скоба двигателя

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    35 (3.6, 25.8)
T2:    42 (4.3, 30.9)
T3:    85 (8.7,62.7)
