ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-14

МЕХАНИКА

(1) Крышка коромысла (RH)
(2) Прокладка крышки коромысла (RH)
(3) Крышка распредвала (Перед. RH)
(4) Впускная крышка распредвала (Задн. RH)
(5) Впускной распредвал (RH)
(6) Соленоидный клапан управления

масляным потоком

(7) Выпускная крышка распредвала

(Задн. RH)

(8) Прокладка
(9) Возвратная масляная крышка
(10) Выпускной распредвал (RH)
(11) Болт головки цилиндра
(12) Сальник
(13) Головка цилиндра (RH)
(14) Прокладка головки цилиндра
(15) Головка цилиндра (LH)

(16) Впускной распредвал (LH)
(17) Выпускной распредвал (LH)
(18) Крышка распредвала (Перед. LH)
(19) Впускная крышка распредвала (Задн. LH)
(20) Выпускная крышка распредвала

(Задн. LH)

(21) Прокладка крышки коромысла (LH)
(22) Крышка коромысла (LH)
(23) Крышка заливки масла
(24) Прокладка
(25) Патрубок заливки масла
(26) Кольцевой уплотнитель
(27) Масляная трубка (LH)
(28) Прокладка
(29) Масляная трубка (RH)
(30) Резьбовая шпилька

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    <См. ME(H4DOTC)-76,

УСТАНОВКА,
ГОЛОВКА ЦИЛИНДРА.>

Т2:

8 (0.8, 5.9)

Т3:

10 (1.0,7)

Т4:

6.4 (0.65,4.7)

Т5:

20 (2.0, 14.5)

Т6:

29 (3.0, 21.4)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-15

МЕХАНИКА

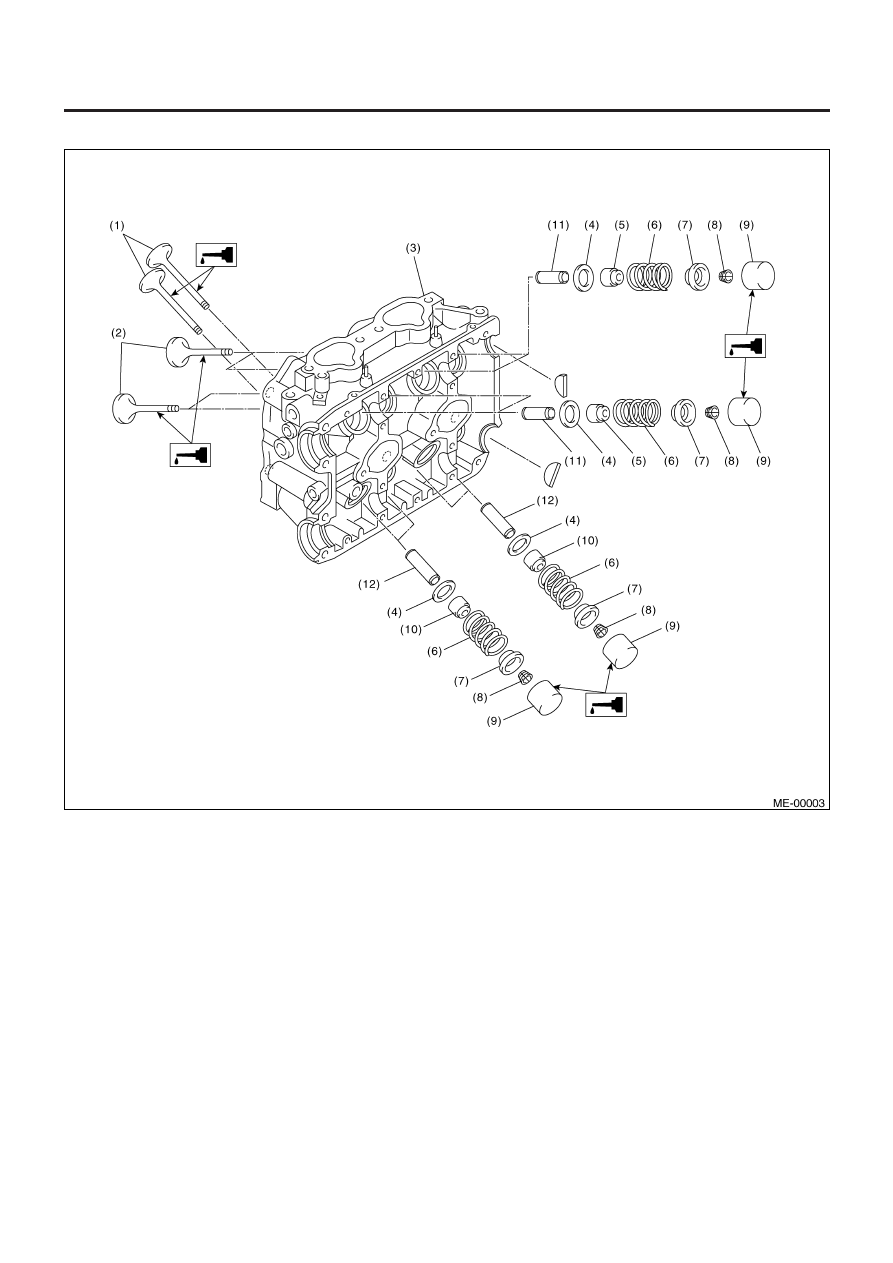

3. ГОЛОВКА ЦИЛИНДРА И КЛАПАН

(1) Выпускной клапан
(2) Впускной клапан
(3) Головка цилиндра
(4) Гнездо пружины клапана

(5) Сальник впускного клапана
(6) Пружина клапана
(7) Фиксатор
(8) Ключ фиксатора

(9) Подъемник клапана
(10) Сальник выпускного клапана
(11) Направляющая впускного клапана
(12) Направляющая выпускного клапана

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-16

МЕХАНИКА

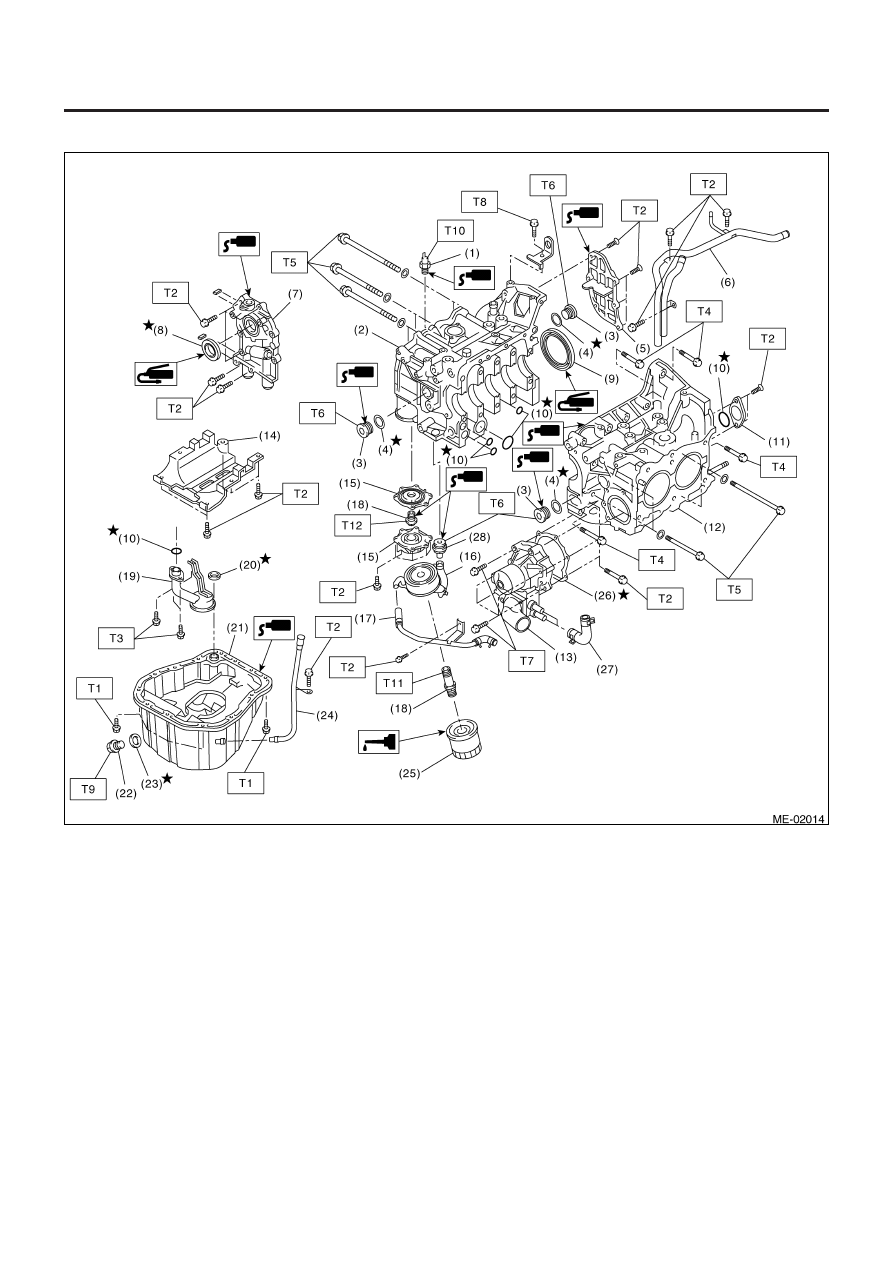

4. БЛОК ЦИЛИНДРОВ

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-17

МЕХАНИКА

(1) Переключатель давления масла
(2) Блок цилиндра (RH)
(3) Заглушка сервисного отверстия
(4) Прокладка
(5) Крышка масляного сепаратора
(6) Обводная водяная трубка
(7) Масляный насос
(8) Передний сальник
(9) Задний сальник
(10) Кольцевой уплотнитель
(11) Крышка сервисного отверстия
(12) Блок цилиндра (LH)
(13) Водяной насос
(14) Пластина отражателя
(15) Адаптер

(16) Масляный охладитель
(17) Обводная водяная трубка
(18) Коннектор
(19) Масляная сетка
(20) Прокладка
(21) Поддон картера
(22) Сливная заглушка
(23) Металлическая прокладка
(24) Направляющая измерителя уровня

масла

(25) Масляный фильтр
(26) Прокладка
(27) Шланг водяного насоса
(28) Заглушка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5 (0.5, 3.6)

T2:    6.4 (0.65, 4.7)
T3:     10 (1.0, 7.2)
T4:    25 (2.5, 18.1)
T5:    <См. ME(H4DOTC)-88,

УСТАНОВКА, БЛОК ЦИЛИНДРА.>

Т6:

70 (7.1, 50.6)

Т7:

Первая 12 (1.2, 8.7)
Вторая 12 (1.2, 8.7)

Т8:

16 (1.6, 11.6)

Т9:

44 (4.5, 33)

Т10:  25 (2.5, 18.1)
Т11:  54 (5.3, 39)
Т12:  45 (4.6, 33)
