ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-10

МЕХАНИКА

B: КОМПОНЕНТ

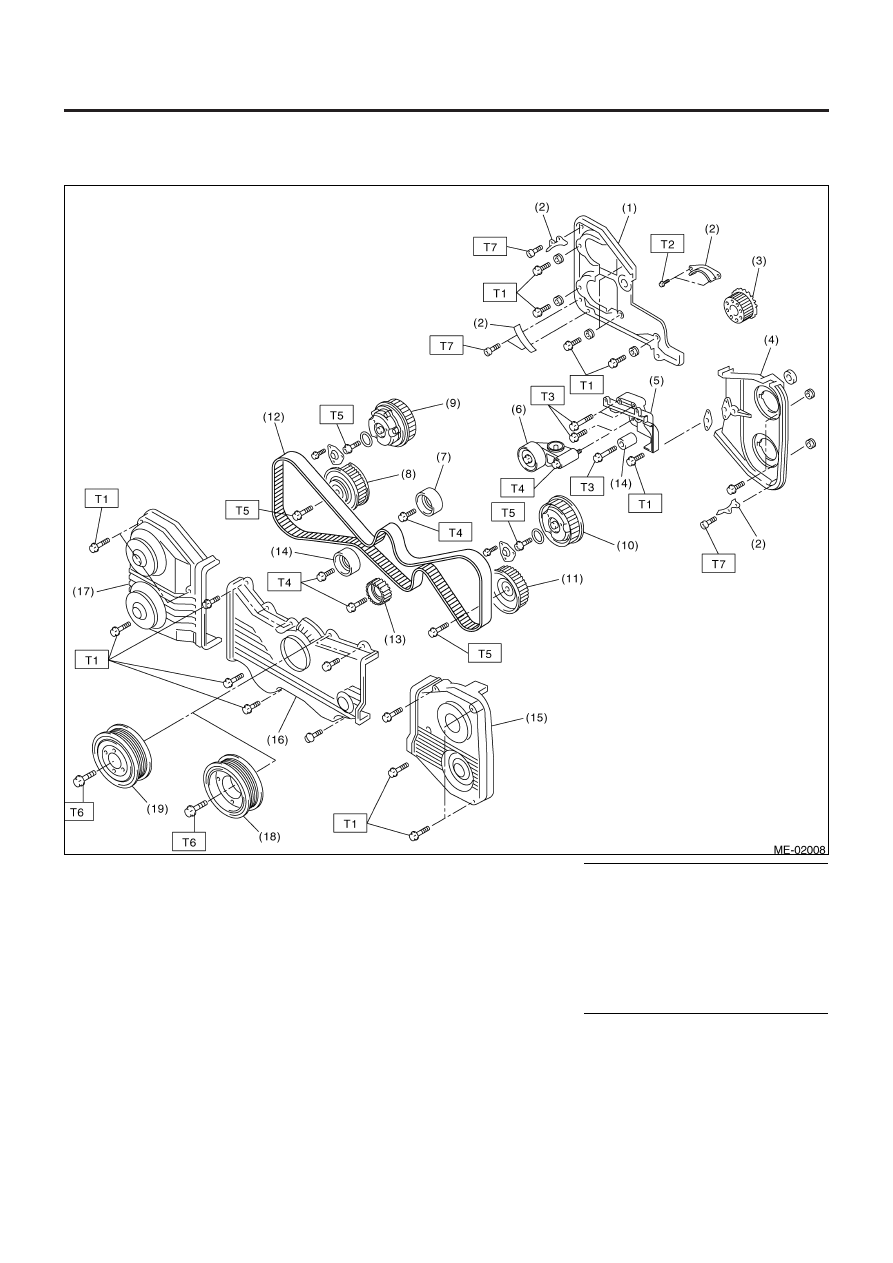

1. ЗУБЧАТЫЙ РЕМЕНЬ

(1) Крышка зубчатого ремня №. 2 (RH)
(2) Направляющая зубчатого ремня
(3) Колесо коленвала
(4) Крышка зубчатого ремня №. 2 (LH)
(5) Скоба натяжителя
(6) Устройство автоматической регулиров-

ки натяжения ремня

(7) Натяжной шкив
(8) Выпускное колесо распредвала (RH)
(9) Впускное колесо распредвала (RH)
(10) Впускное колесо распредвала (LH)

(11) Выпускное колесо распредвала (LH)
(12) Зубчатый ремень
(13) Натяжной шкив №. 2
(14) Натяжной шкив
(15) Крышка зубчатого ремня (LH)
(16) Крышка переднего ремня
(17) Крышка зубчатого ремня (RH)
(18) Шкив коленвала (Модель 2.0 L)
(19) Шкив коленвала (Модель 2.5 L)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5 (0.5, 3.6)

T2:    10 (1.0, 7)
T3:    25 (2.5, 18.1)
T4:    39 (4.0, 28.9)
T5:    98 (10, 72.4)
T6:    <См. ME(H4DOTC)-55,

УСТАНОВКА,
ШКИВ КОЛЕНВАЛА.>

T7:     6.4 (0.65, 4.7)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-11

МЕХАНИКА

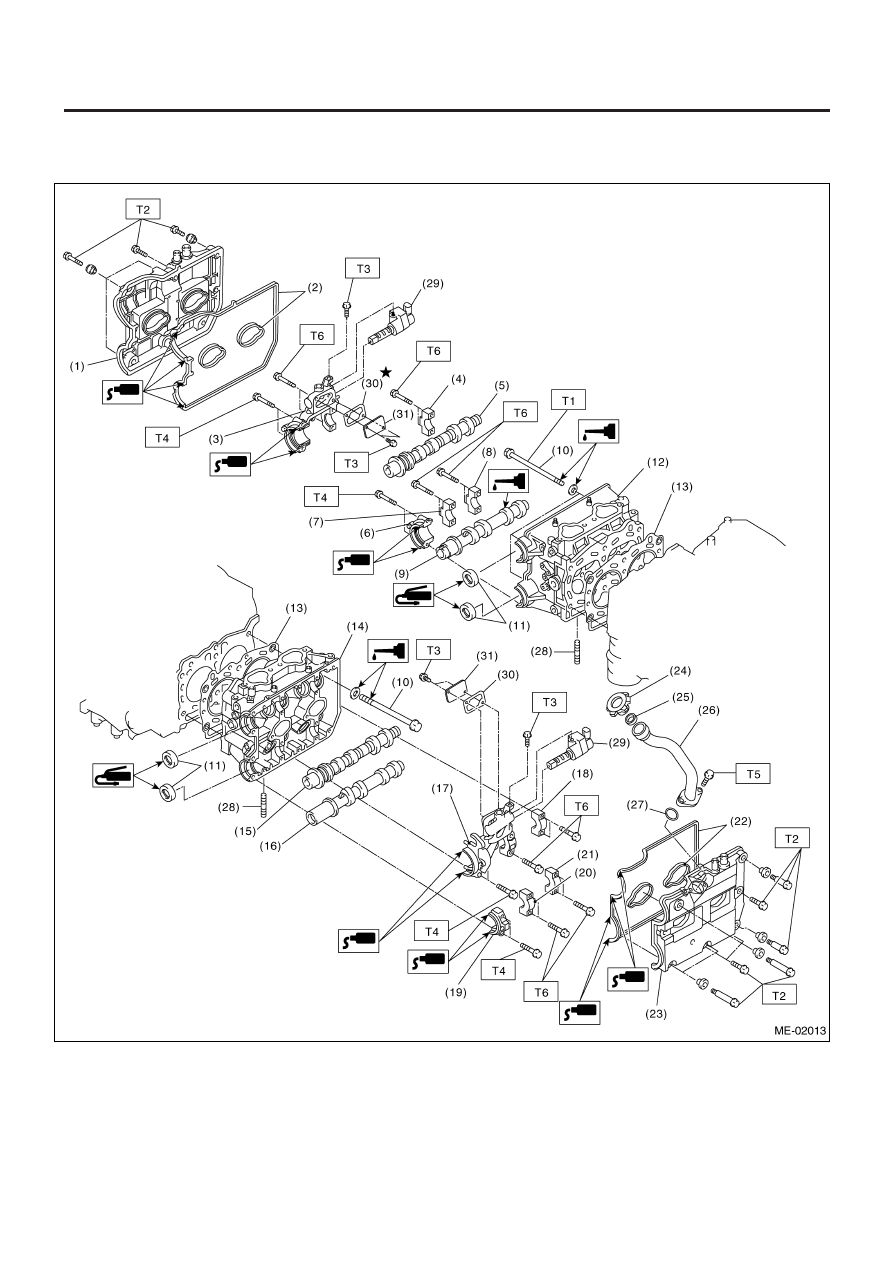

2. ГОЛОВКА ЦИЛИНДРА И РАСПРЕДВАЛ

• МОДЕЛЬ 2.0 L

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-12

МЕХАНИКА

(1) Крышка коромысла (RH)
(2) Прокладка крышки коромысла (RH)
(3) Впускная крышка распредвала

(Перед. RH)

(4) Впускная крышка распредвала

(Задн. RH)

(5) Впускной распредвал (RH)
(6) Выпускная крышка распредвала

(Перед. RH)

(7) Выпускная крышка распредвала

(Центр. RH)

(8) Выпускная крышка распредвала

(Задн. RH)

(9) Выпускной распредвал (RH)
(10) Болт головки цилиндра
(11) Сальник
(12) Головка цилиндра (RH)
(13) Прокладка головки цилиндра
(14) Головка цилиндра (LH)
(15) Впускной распредвал (LH)
(16) Выпускной распредвал (LH)

(17) Впускная крышка распредвала

(Перед. LH)

(18) Впускная крышка распредвала (Задн. LH)
(19) Выпускная крышка распредвала

(Перед. LH)

(20) Выпускная крышка распредвала

(Центр. LH)

(21) Выпускная крышка распредвала

(Задн. LH)

(22) Прокладка крышки коромысла (LH)
(23) Крышка коромысла (LH)
(24) Крышка заливки масла
(25) Прокладка
(26) Патрубок заливки масла
(27) Кольцевой уплотнитель
(28) Резьбовая шпилька
(29) Соленоидный клапан управления

масляным потоком

(30) Прокладка
(31) Возвратная масляная крышка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    <См. ME(H4DOTC)-76,

УСТАНОВКА,
ГОЛОВКА ЦИЛИНДРА.>

Т2:

5 (0.5, 3.6)

Т3:

8 (0.8, 5.9)

Т4:

10 (1.0, 7)

Т5:

6.4 (0.65, 4.7)

Т6:

20 (2.0, 14.5)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-13

МЕХАНИКА

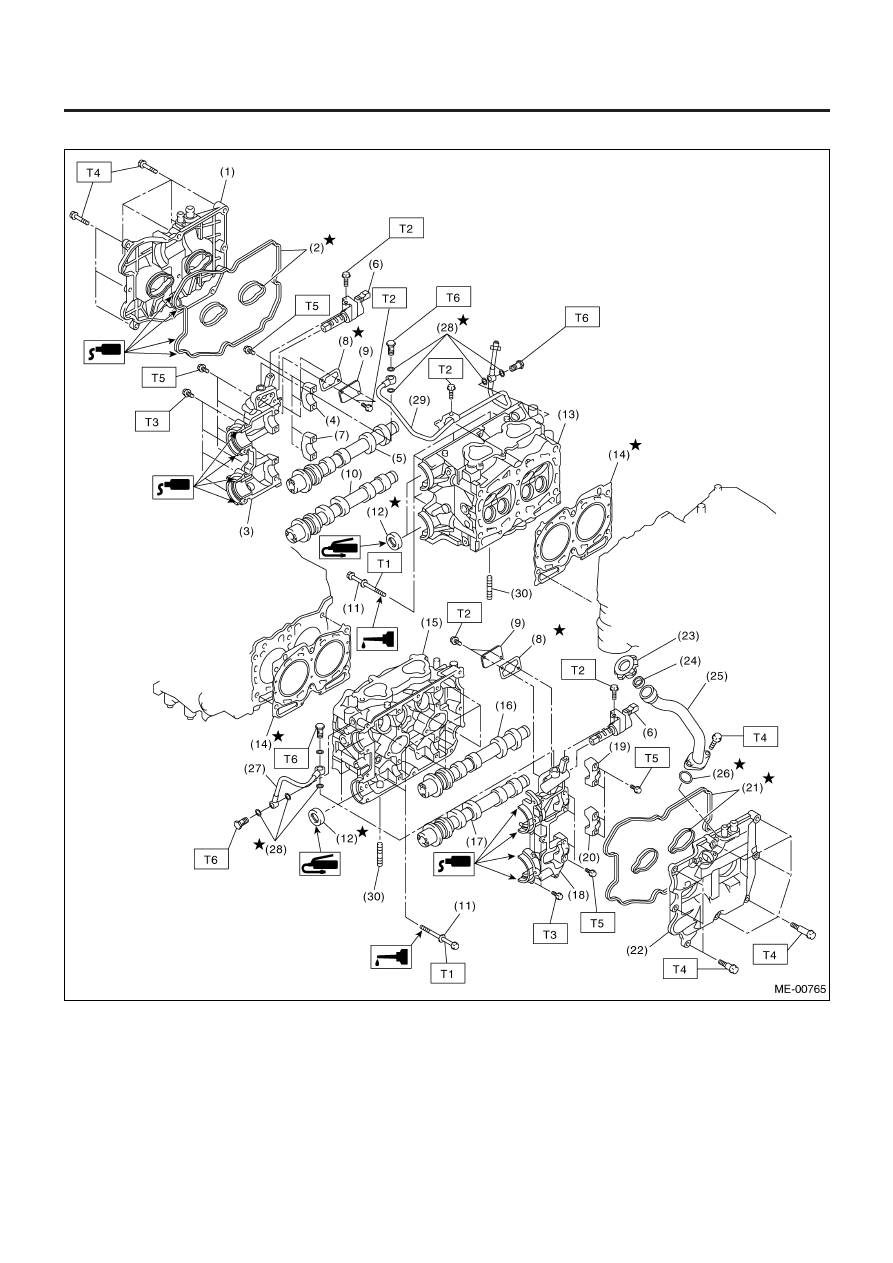

• МОДЕЛЬ 2.5 L
