ДАТЧИК AVCS ПОЛОЖЕНИЯ РАСПРЕДВАЛА

FU(H4DOTC)-32

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

7. Датчик AVCS положения распредвала

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
3) Снимите впускной коллектор.  <См.FU(H4DOTC)-14, ДЕ-
МОНТАЖ, Впускной коллектор.>

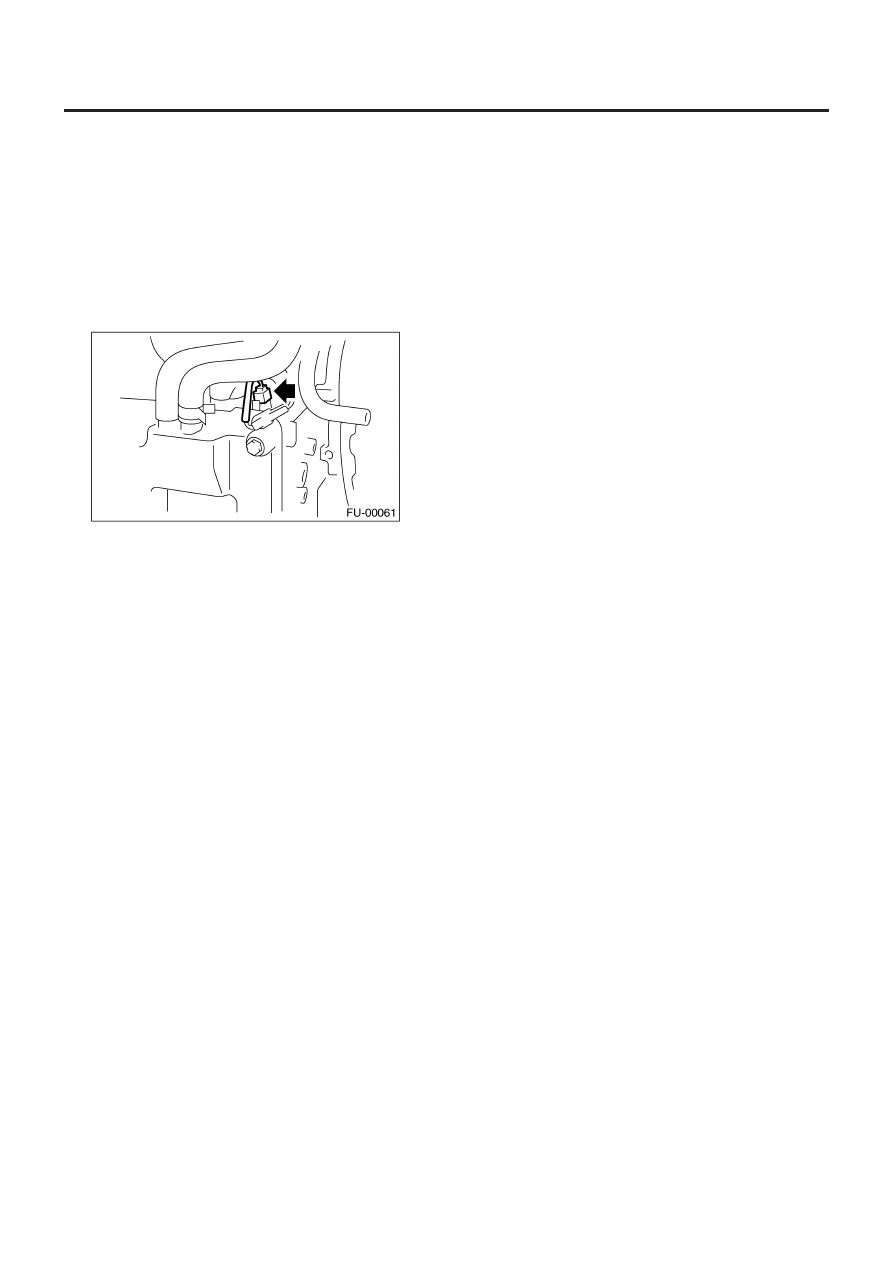

4) Отсоедините коннектор датчика AVCS положения рас-
предвала.
5) Снимите датчик AVCS положения распредвала.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

T: 6.4 Н•м (0.65 кгс-м, 4.7 ft-lb)

ДАТЧИК ДЕТОНАЦИИ

FU(H4DOTC)-33

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

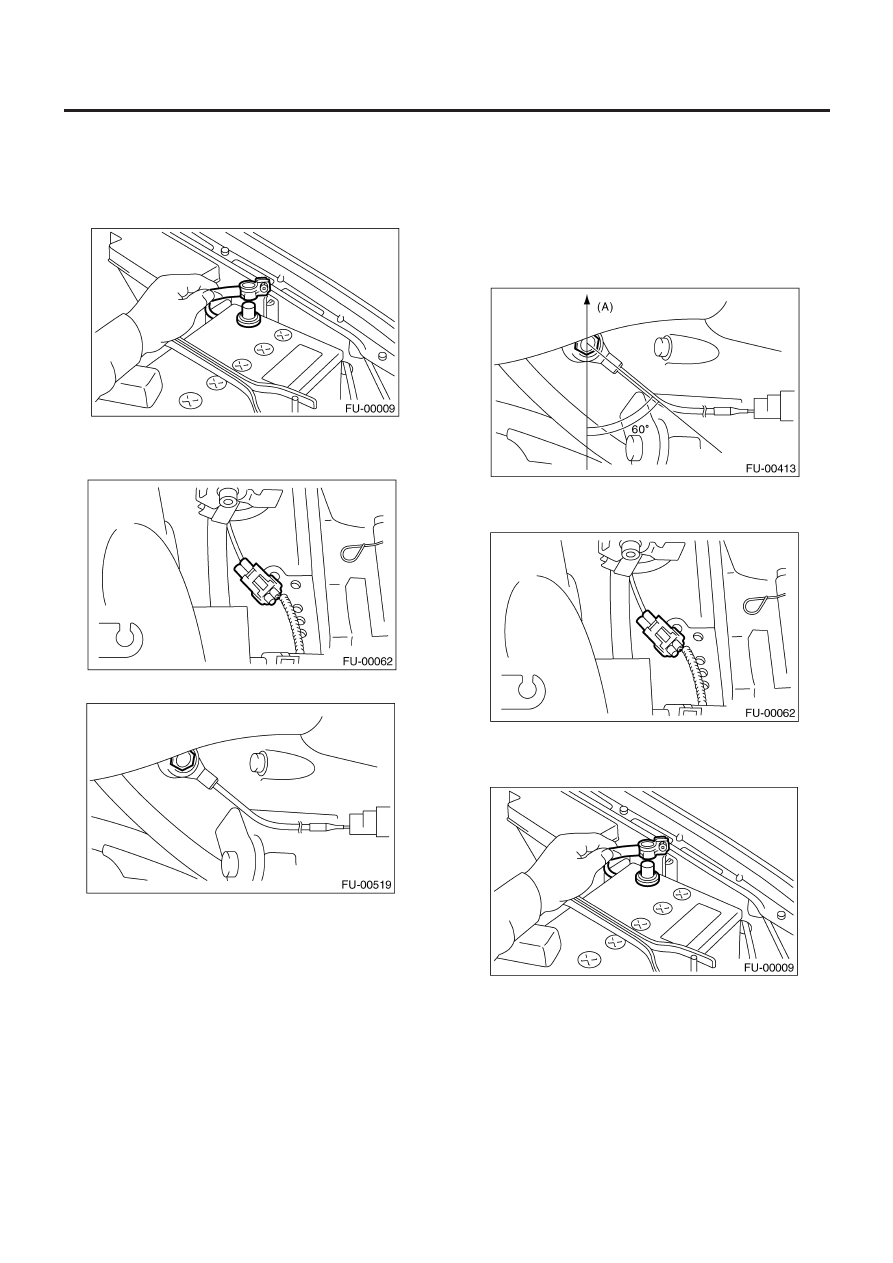

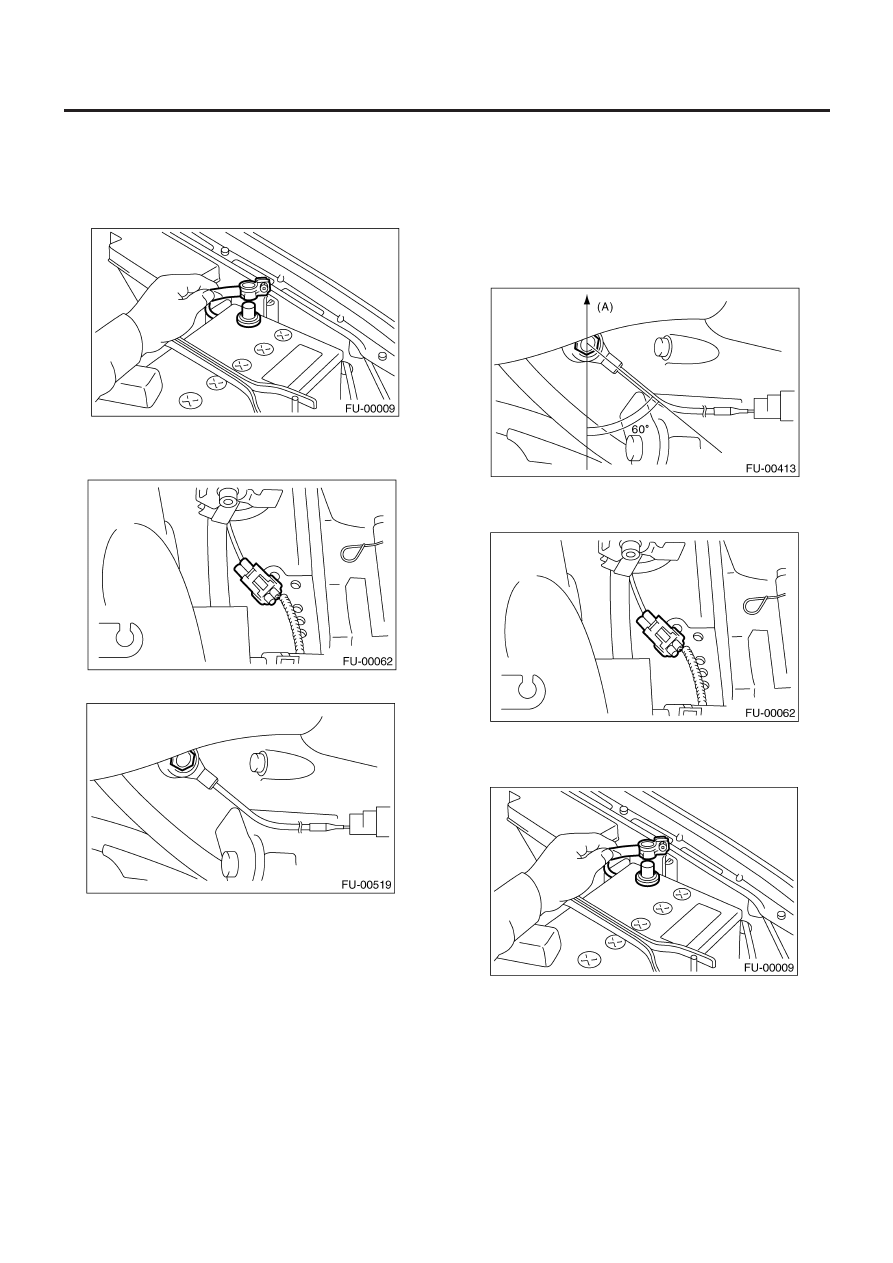

8. Датчик детонации

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
3) Отсоедините коннектор датчика детонации.

4) Снимите датчик детонации с блока цилиндров.

B:  УСТАНОВКА

1) Установите датчик детонации на блок цилиндров.

Момент затяжки:

24 Н•м (2.4 кгс-м, 17.4 ft-lb)

ПРИМЕЧАНИЕ:
Зона вытягивания шнура датчика детонации должна быть рас-
положена под углом 60

0

относительно задней части двигателя.

(А) Передняя сторона.

2) Подсоедините коннектор датчика детонации.

3) Установите интеркулер. <См. IN(H4DOTC)-11, УСТАНОВКА,
Интеркулер.>
4) Подсоедините кабель заземления к аккумулятору.

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЯ

FU(H4DOTC)-34

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

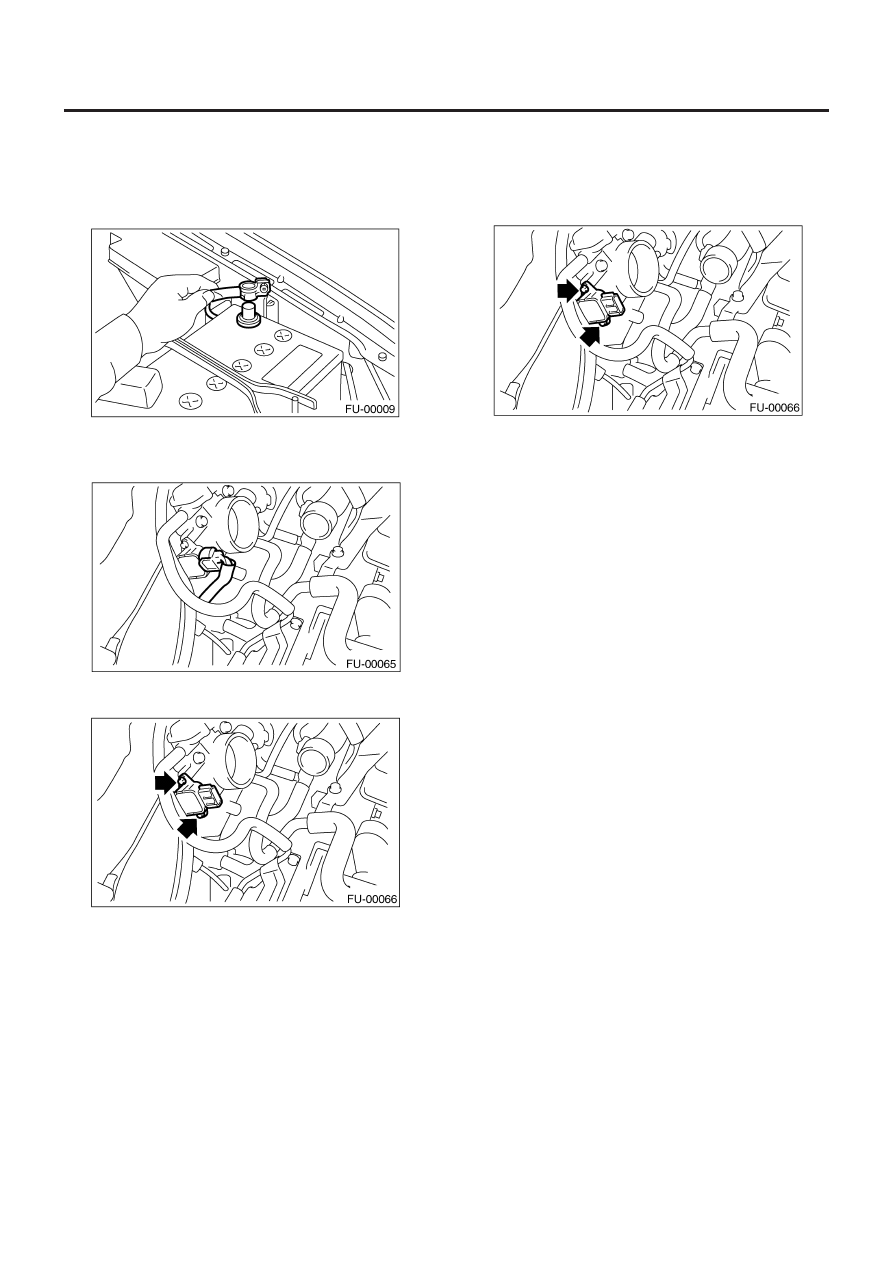

9. Датчик положения дросселя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
3) Отсоедините коннектор от датчика положения дросселя.

4) Снимите фиксирующие винты датчика положения дроссе-
ля, затем снимите сам датчик.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

1.6 Н•м (0.16 кгс-м, 1.2 ft-lb)

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА

FU(H4DOTC)-35

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

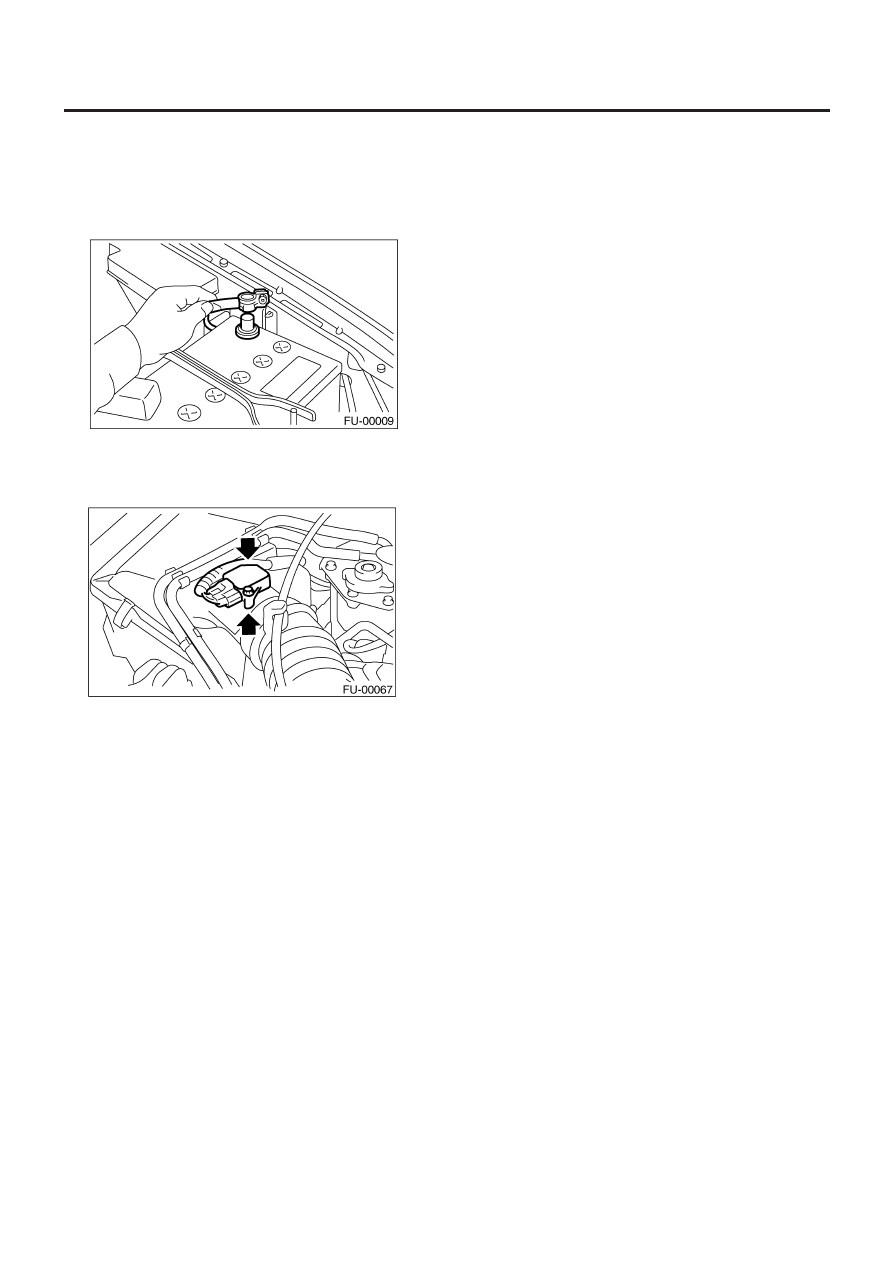

10. Датчик массового расхода воздуха

и температуры впускаемого воздуха

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика массового расхода воз-
духа и температуры впускаемого воздуха.
3) Снимите датчик массового расхода воздуха и температуры
впускаемого воздуха.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

1.7 Н•м (0.17 кгс-м, 1.2 ft-lb)
