Subaru Forester (2004 год). Руководство - часть 172

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTC)-28

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

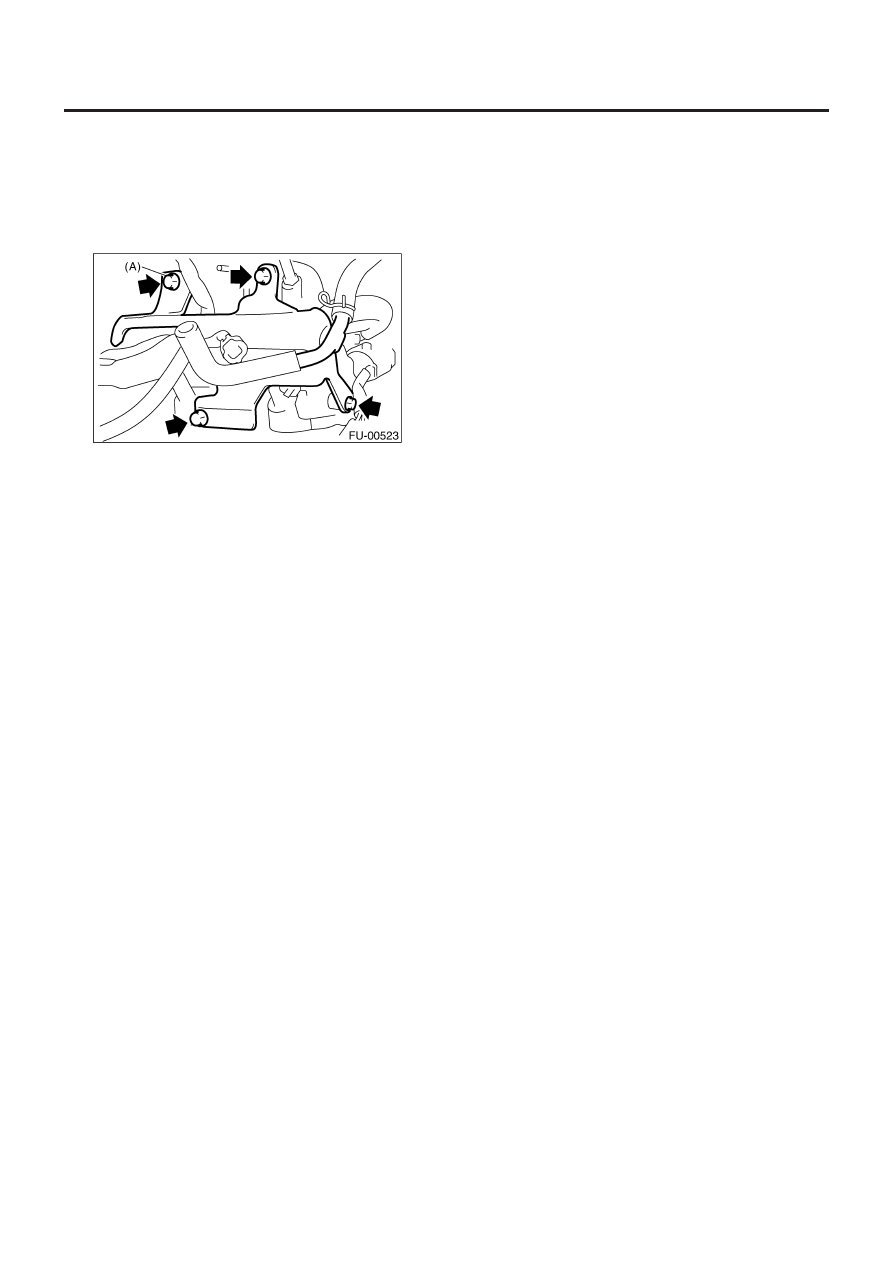

24) Установите протектор топливной трубки LH.

ПРИМЕЧАНИЕ
Болт (А) затягивается вместе с кабелем заземления. Затяги-
вайте его надежно.

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

E:   ОСМОТР

Убедитесь в том, что топливопровод и топливные шланги не
имеют трещин, и что соединения надежно затянуты.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

FU(H4DOTC)-29

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

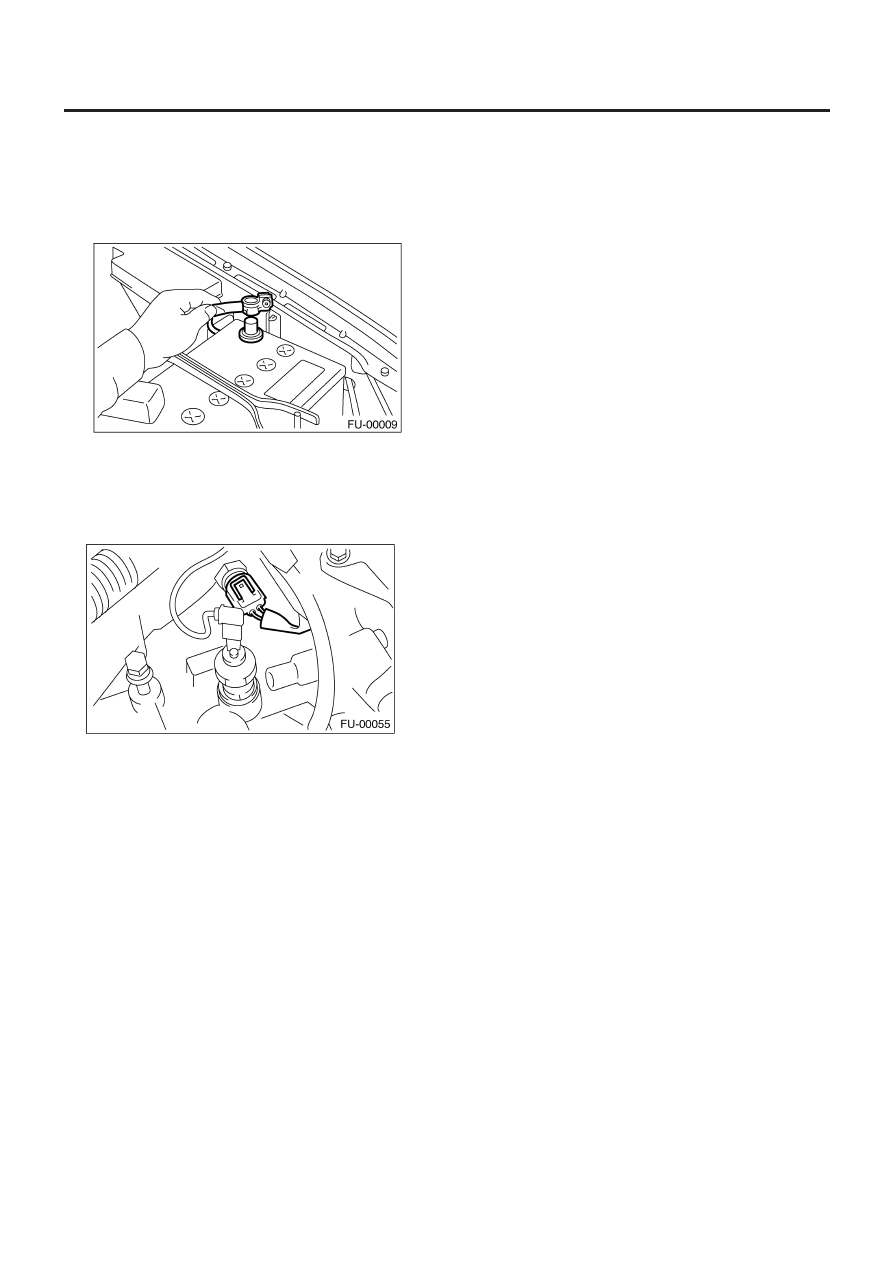

4. Датчик температуры

охладителя двигателя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите генератор. <См. SC(H4SO)-13, ДЕМОНТАЖ, Гене-
ратор.>
3) Слейте охладитель двигателя. <См. CO(H4DOTC)-19, СЛИВ
ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель двигателя.>
4) Отсоедините коннектор от датчика температуры охладите-
ля двигателя.

5) Снимите датчик температуры охладителя двигателя.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.3 ft-lb)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА

FU(H4DOTC)-30

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

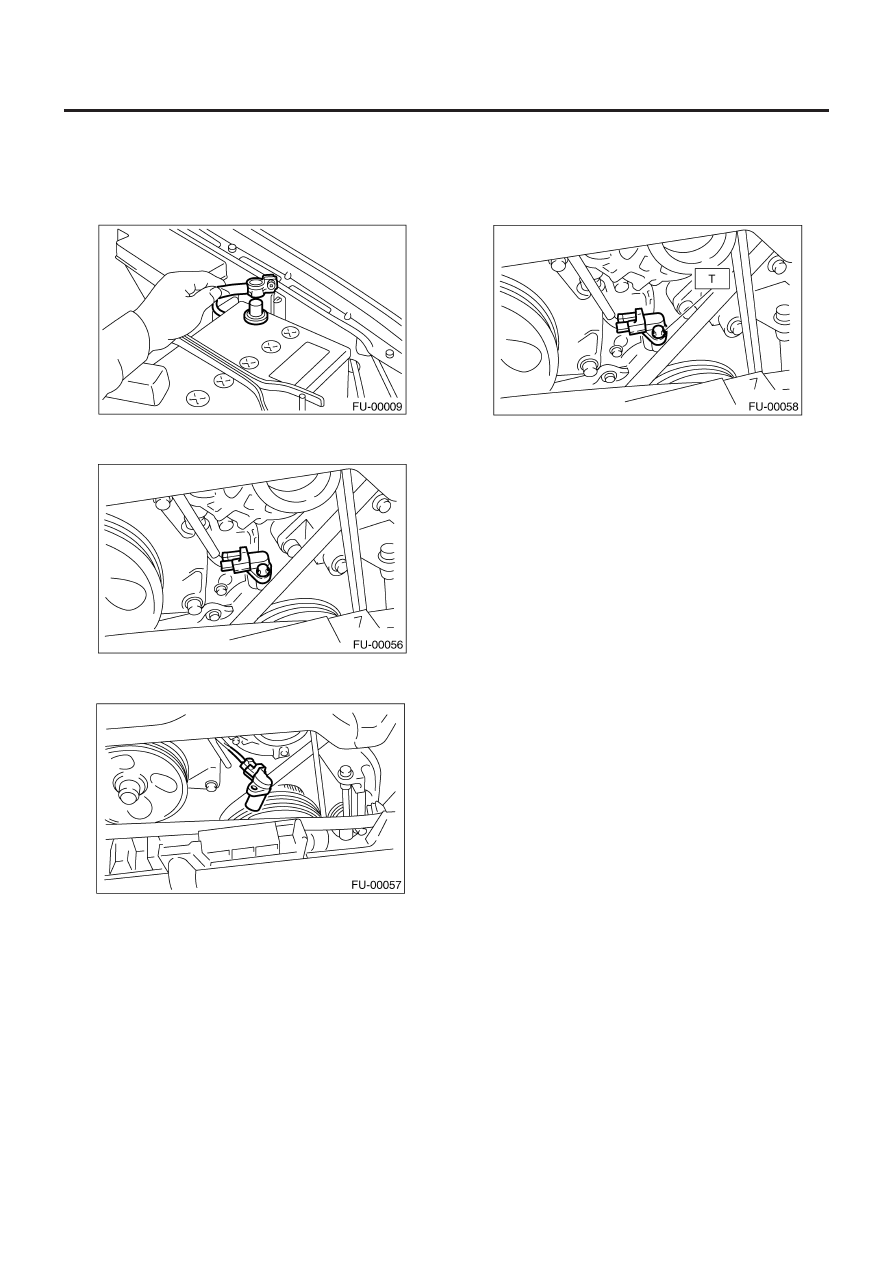

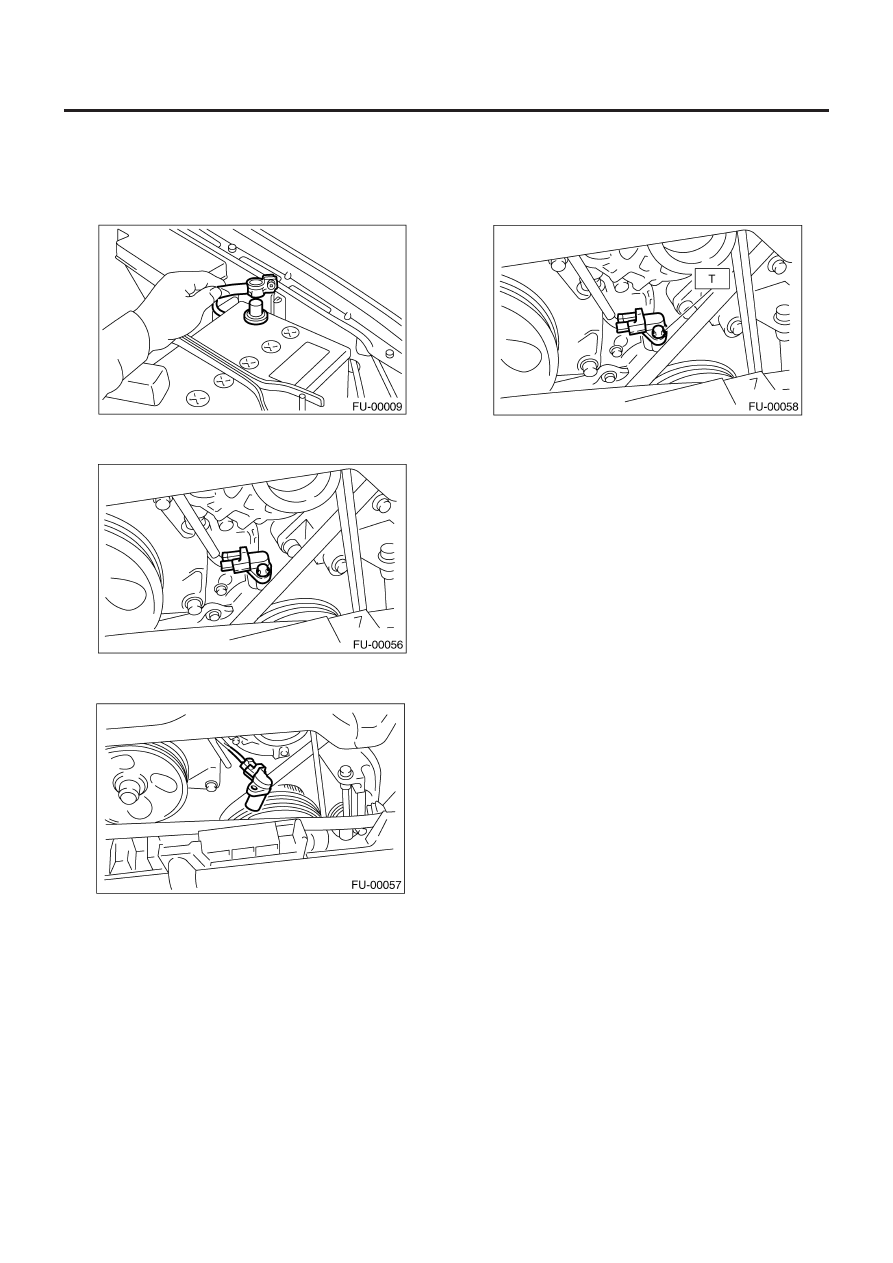

5. Датчик положения коленвала

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите болт, фиксирующий датчик положения коленвала
на блоке цилиндров.

3) Снимите датчик положения коленвала, затем отсоедините
от него коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

T: 6.4 Н•м (0.65 кгс-м, 4.7 ft-lb)

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

FU(H4DOTC)-31

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

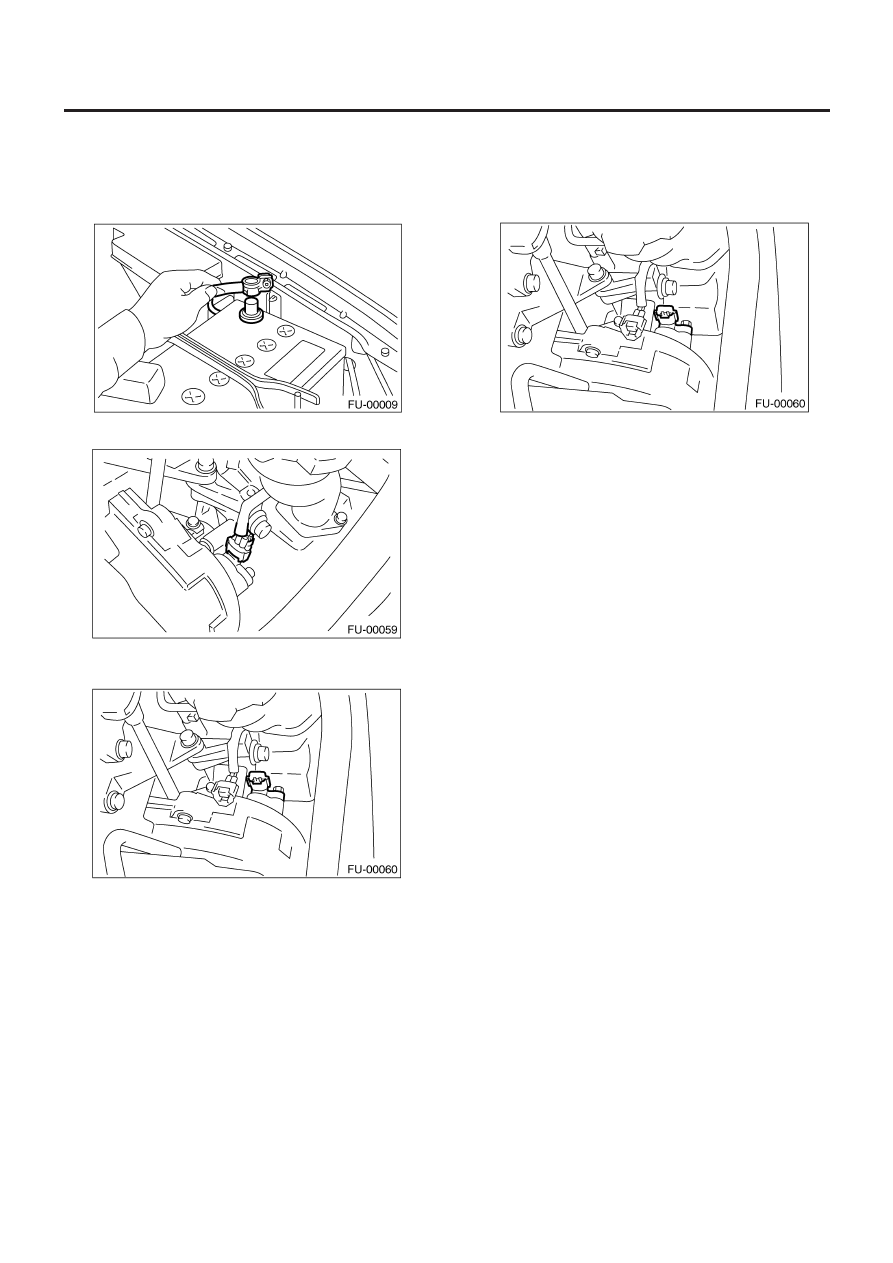

6. Датчик положения распредвала

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика положения распредвала.

3) Снимите датчик положения распредвала с суппорта рас-
предвала LH.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

T: 6.4 Н•м (0.65 кгс-м, 4.7 ft-lb)
