ГЛАВНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4SO)-36

ОХЛАЖДЕНИЕ

2. МОДЕЛЬ ТУРБО

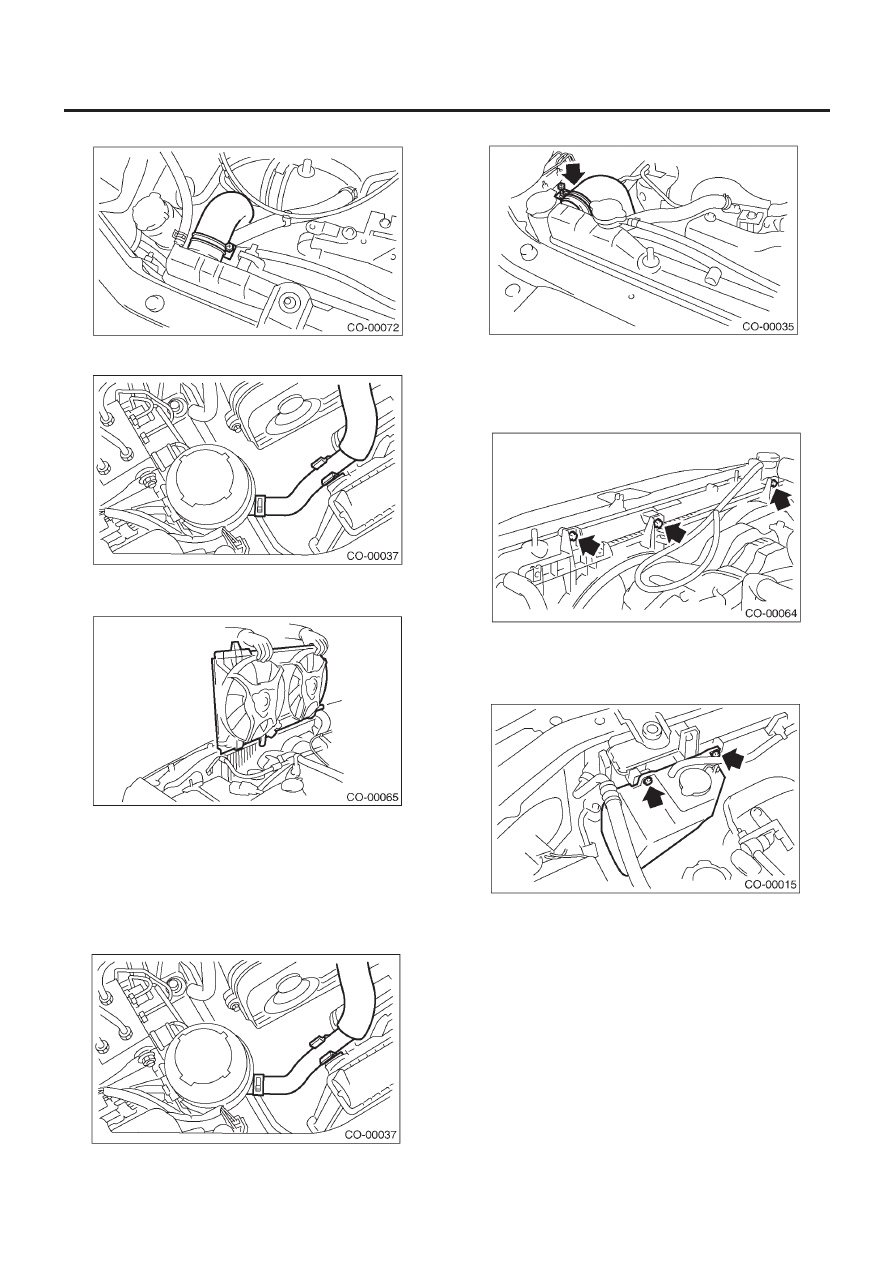

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Снимите верхнюю скобу радиатора (Модель АТ)

4) Поднимите автомобиль.
5) Снимите поддон.
6) Слейте примерно 1 л охладителя. <См. CO(H4SO)-19,
СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя.>
7)  Отсоедините коннектор мотора главного вентилятора (A) и
мотора вспомогательного вентилятора (В).

8) Снимите крепежный болт поддона радиатора (Модель АТ)

9) Потяните нижний шланг радиатора вверх, чтобы отдалить
радиатор от поддона радиатора. Снимите шланг ATF с двух за-
жимов устройства мотора вентилятора радиатора. (модель AT)

10) Опустите автомобиль.
11) Снимите крышку клиновидного ремня.
12) Отсоедините шланг перелива.
13)  Снимите расширительный бачок.

14) Снимите крепежный болт устройства мотора вентилятора
радиатора.

ГЛАВНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4SO)-37

ОХЛАЖДЕНИЕ

15) Отсоедините впускной шланг радиатора.

16) Отсоедините шланг усилителя руля от зажима на радиаторе.

17) Снимите устройство мотора вентилятора радиатора с ав-
томобиля.

B:  УСТАНОВКА

1. МОДЕЛЬ НЕ ТУРБО

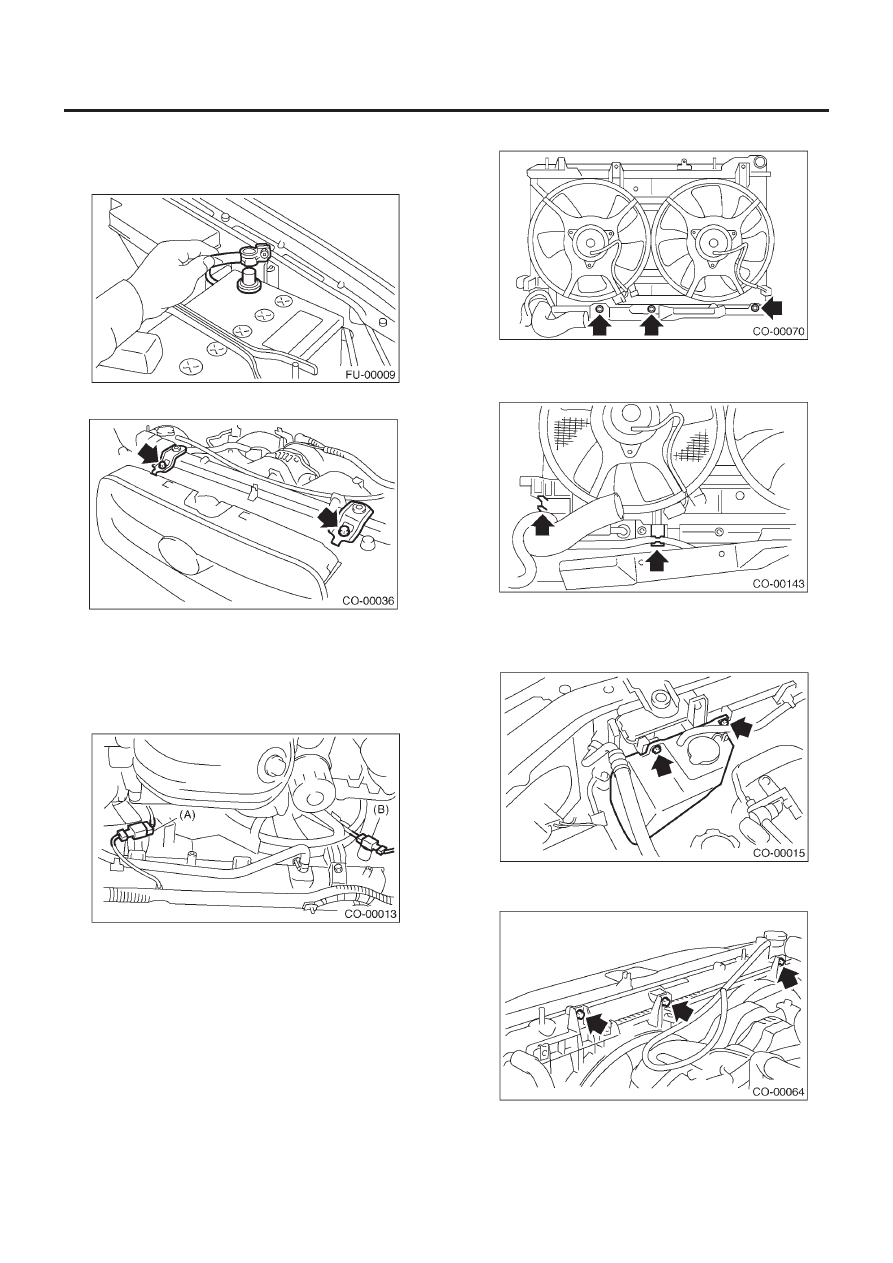

1) Установите устройство мотора главного вентилятора на
радиатор.
2) Подсоедините шланг усилителя руля на радиатор.

3) Подсоедините впускной шланг радиатора.

4) Установите крепежные болты устройства мотора главного
вентилятора радиатора.

Момент затяжки

4.9 Н•м(0.50 кгс-м, 3.6 фт-фн)

5) Установите расширительный бачок.

Момент затяжки

4.9 Н•м(0.50 кгс-м, 3.6 фт-фн)

6) Установите шланг перелива
7) Поднимите автомобиль.
8) Установите шланг ATF на два зажима устройство мотора
главного вентилятора радиатора. (Модель АТ)

ГЛАВНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4SO)-38

ОХЛАЖДЕНИЕ

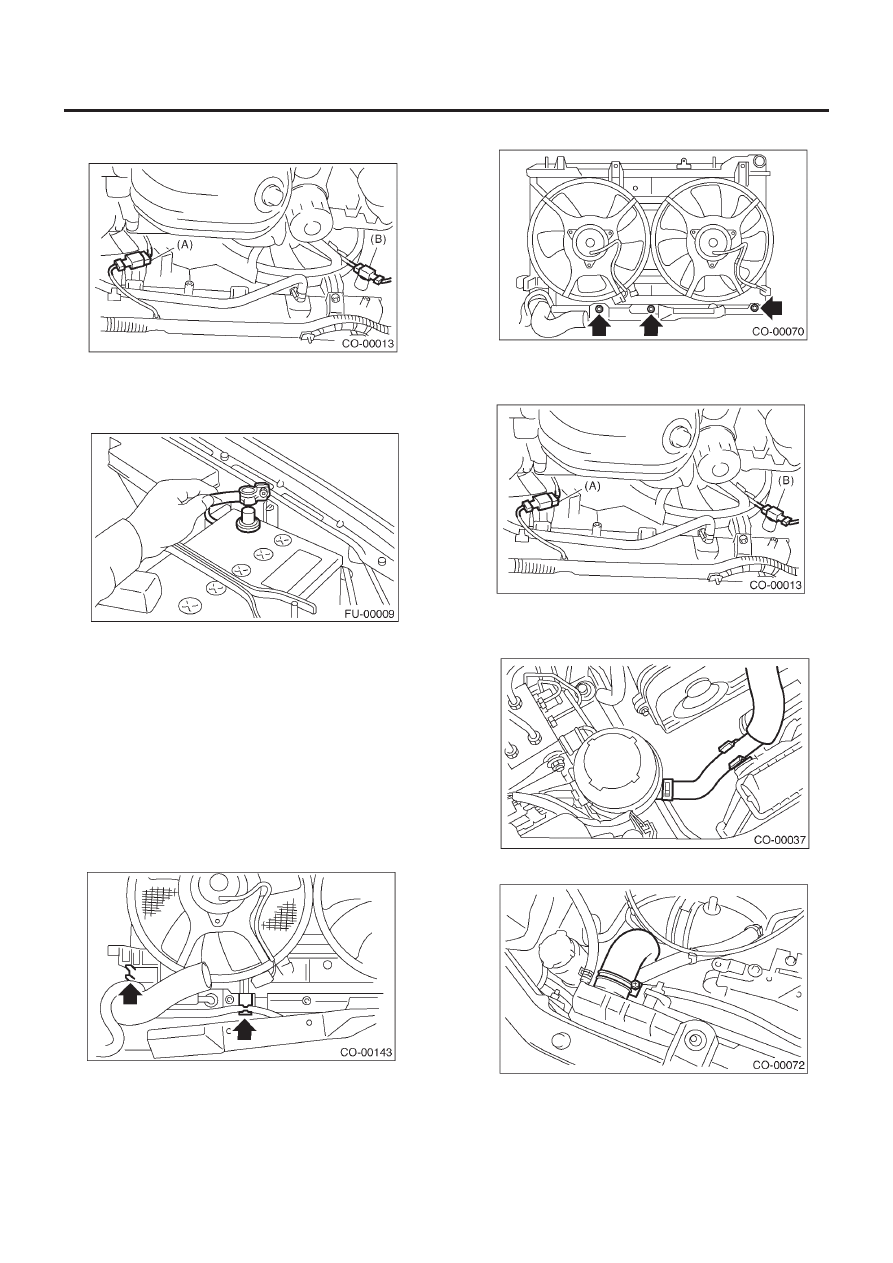

9) Подсоедините мотор главного вентилятора (А) и мотор
вспомогательного вентилятора (В).

10)  Установите поддон.
11) Опустите автомобиль.
12) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

13) Залейте охладитель двигателя. <См. CO(H4SO)-19, ЗА-
ЛИВКА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя.>

2. МОДЕЛЬ ТУРБО

1) Установите устройство мотора главного вентилятора ради-
атора.
2) Поднимите автомобиль.
3) Потяните нижний шланг радиатора вверх, чтобы отдалить ра-
диатор от поддона радиатора. Установите шланг ATF на два за-
жима устройства мотора вентилятора радиатора. (модель AT)

ПРИМЕЧАНИЕ
Надежно вставьте шпеньки на нижней части радиатора в корпус.

4) Затяните крепежный болт поддона радиатора (Модель АТ)

5) Подсоедините коннектор мотора главного вентилятора ра-
диатора (А) и коннектор мотора вспомогательного вентиля-
тора (В).

6) Установите поддон.
7) Опустите автомобиль
8) Подсоедините шланг усилителя руля к зажиму на радиаторе.

9) Подсоедините впускной шланг радиатора к радиатору.

ГЛАВНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4SO)-39

ОХЛАЖДЕНИЕ

10) Установите крепежные болты устройства мотора главного
вентилятора радиатора.

Момент затяжки

4.9 Н•м (0.50 кгс-м, 3.6 фт-фн)

11) Установите расширительный бачок.

12) Подсоедините шланг перелива
13) Установите крышку клиновидного ремня.
14) Установите верхнюю скобу радиатора (Модель АТ).

15) Подсоедините кабель заземления к к аккумулятору.

16) Залейте охладитель двигателя. <См. CO(H4SO)-19, ЗА-
ЛИВКА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя.>

ПРИМЕЧАНИЕ
Если установка мотора главного вентилятора радиатора вызы-
вает трудности, сначала ослабьте болты, которые крепят уст-
ройство мотора вспомогательного вентилятора радиатора.

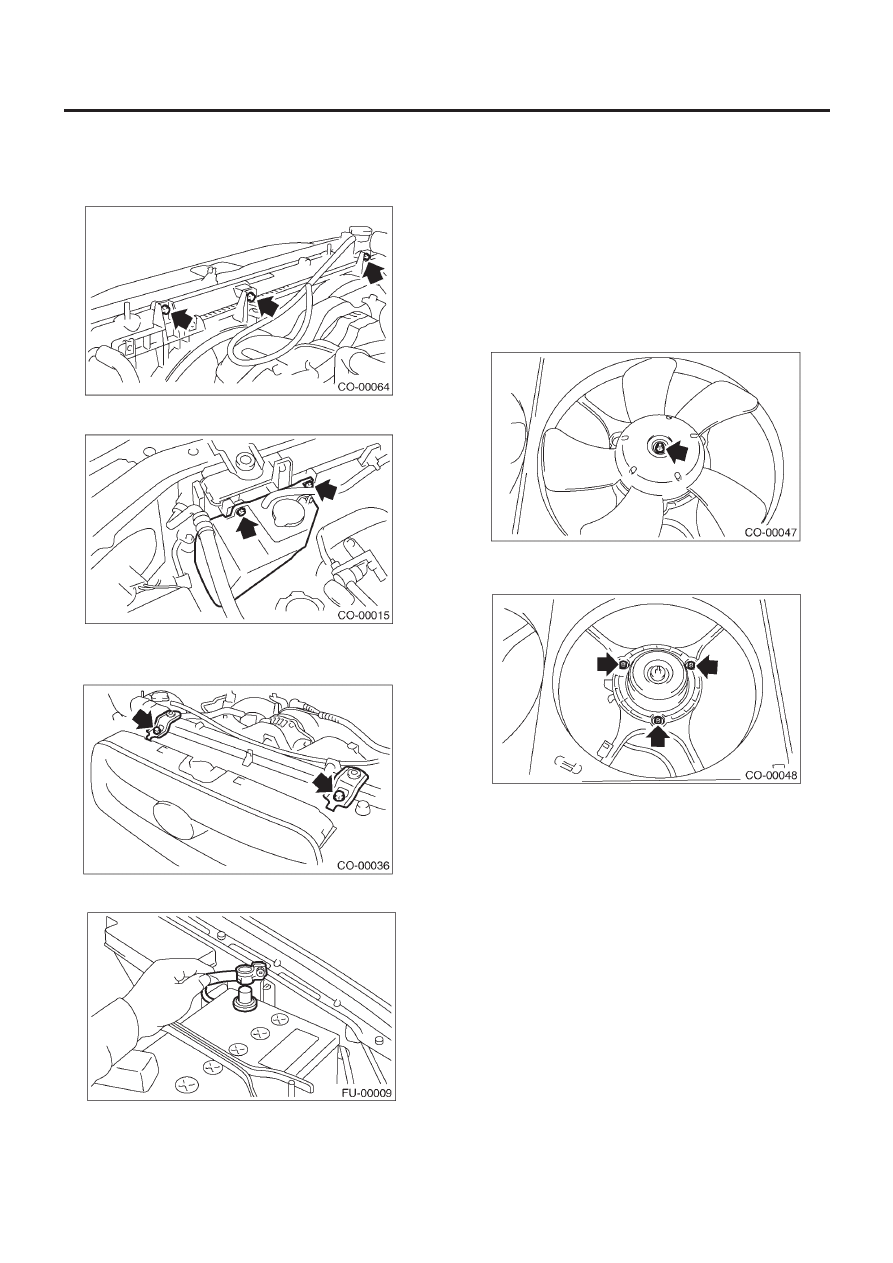

C:  РАЗБОРКА

Снимите зажим, удерживающий коннектор мотора на кожухе.
1) Снимите гайку, крепящую сам вентилятор на мотор венти-
лятора и кожух.

2) Снимите болты, устанавливающие мотор вентилятора на
кожух.

D: СБОРКА

Соберите в порядке, обратном разборке.

ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. КОМПОНЕНТ.<См.
CO(H4SO)-4, КОМПОНЕНТ, Общее описание.>
