ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4SO)-40

ОХЛАЖДЕНИЕ

9. Вспомогательный вентилятор

радиатора и мотор вентилятора

A:  ДЕМОНТАЖ

См. Главный вентилятор радиатора и мотор вентилятора.
<См. CO(H4SO)-35, ДЕМОНТАЖ, Главный вентилятор радиа-
тора и мотор вентилятор.>

B:  УСТАНОВКА

См. Главный вентилятор радиатора и мотор вентилятора.
<См. CO(H4SO)-37, УСТАНОВКА, Главный вентилятор радиа-
тора и мотор вентилятор.>

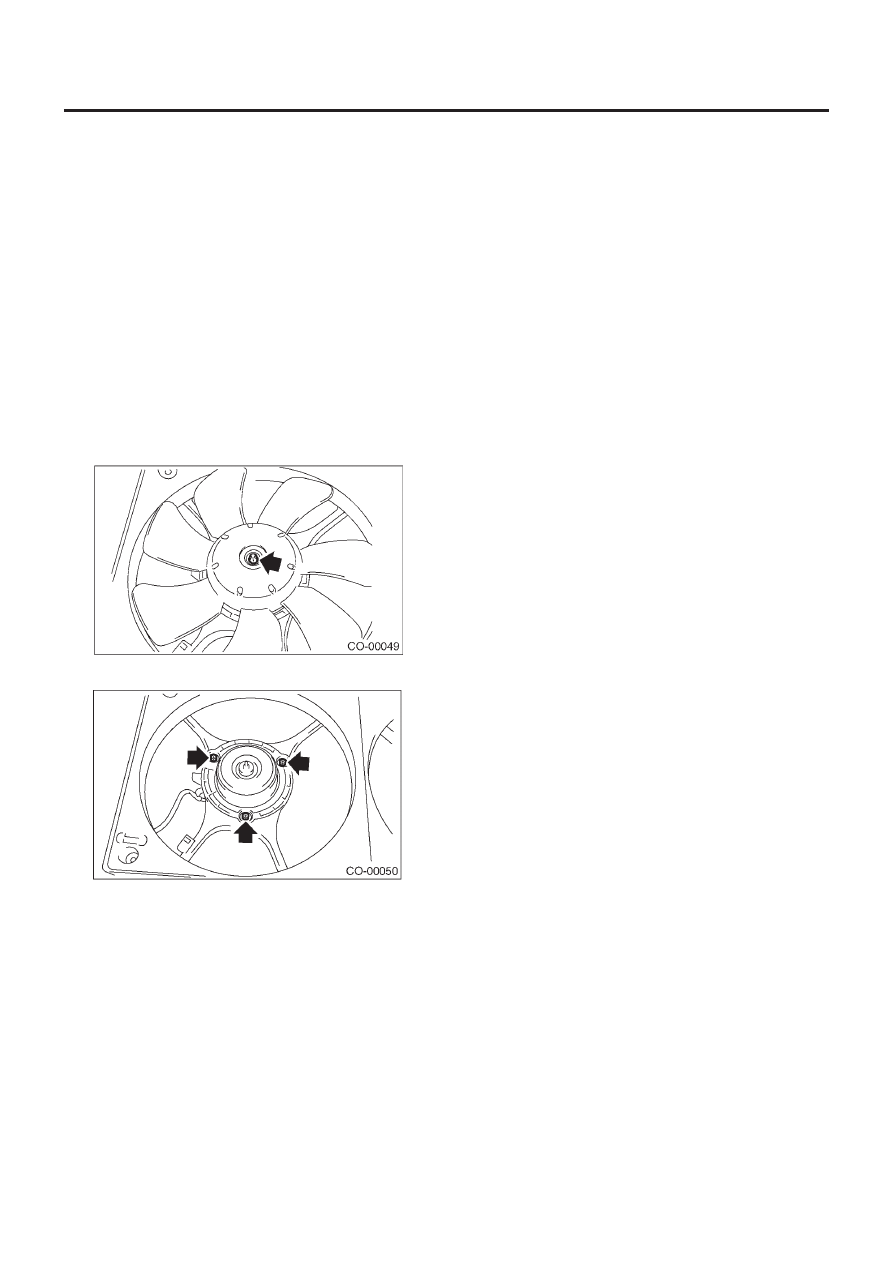

C:  РАЗБОРКА

1) Снимите зажим, крепящий коннектор мотора на кожухе.
2) Снимите гайку, крепящую сам вентилятор на моторе вен-
тилятора.

3) Снимите болты, крепящие мотор вентилятора на кожухе.

D: СБОРКА

Соберите в порядке, обратном разборке.
ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. КОМПОНЕНТ.<См.
CO(H4SO)-4, КОМПОНЕНТ, Общее описание.>

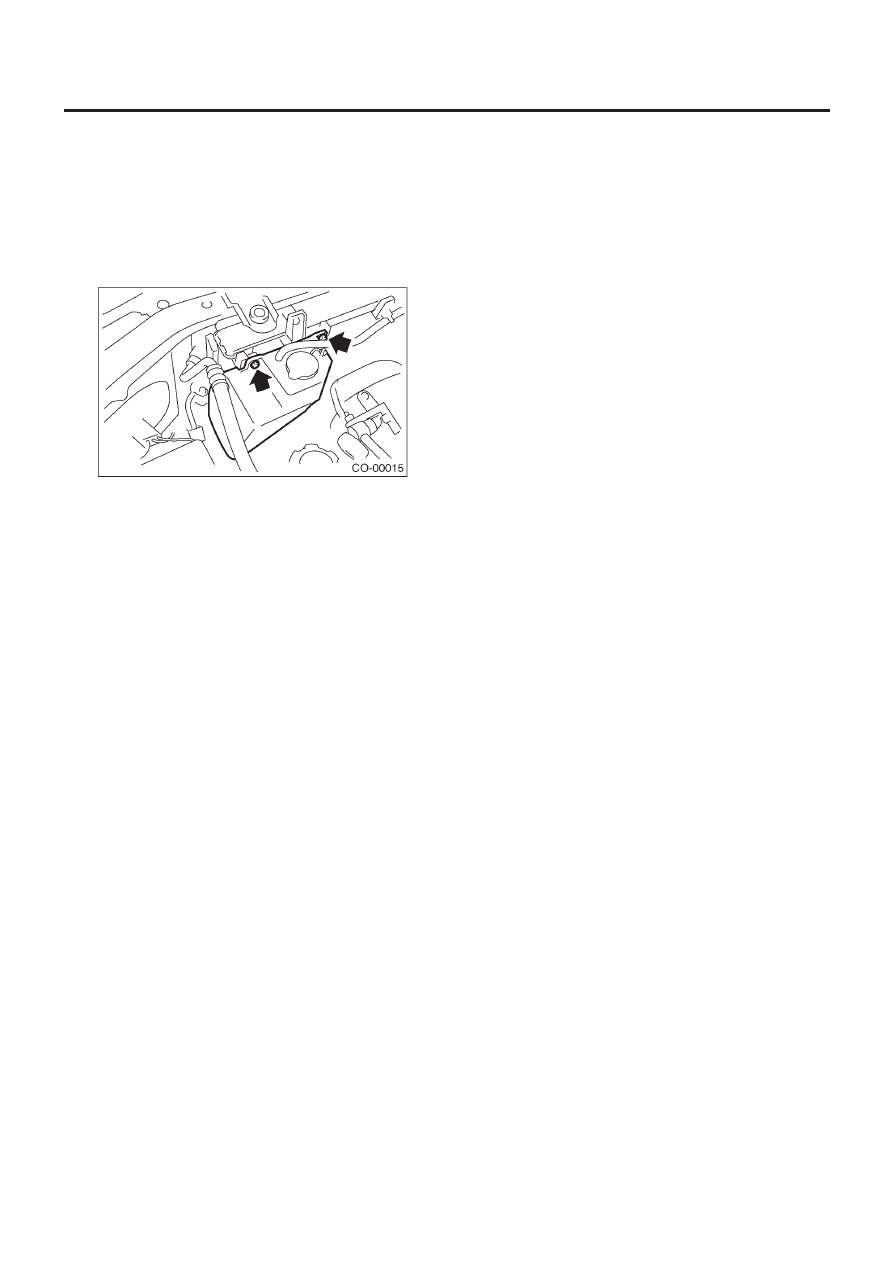

РАСШИРИТЕЛЬНЫЙ БАЧОК

CO(H4SO)-41

ОХЛАЖДЕНИЕ

10. Расширительный бачок

A:  ДЕМОНТАЖ

1) Отсоедините шланг перелива от заливной горловины ра-
диатора.
2) Снимите болты, крепящие бачок на кожухе главного венти-
лятора радиатора.
3) Снимите расширительный бачок.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. КОМПОНЕНТ.<См.
CO(H4SO)-4, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

Убедитесь в том, что уровень охладителя двигателя находит-
ся между отметками FULL и LOW.

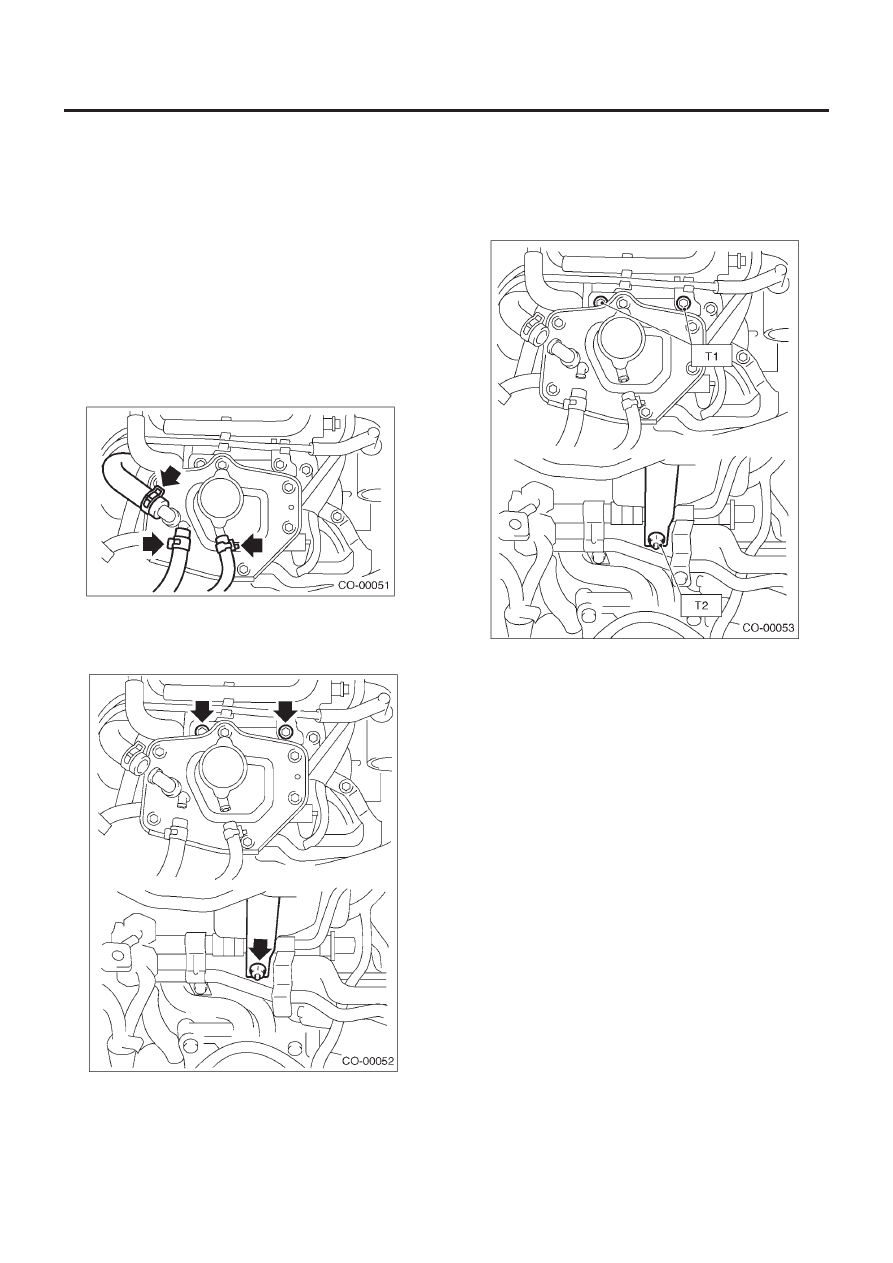

ЗАЛИВНОЙ БАЧОК ОХЛАДИТЕЛЯ

CO(H4SO)-42

ОХЛАЖДЕНИЕ

11. Заливной бачок охладителя

А: ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ
Радиатор находится под давлением. Перед началом ра-
бот на радиаторе подождите, пока двигатель не остынет.

1) Слейте примерно 3 л охладителя. <См. CO(H4SO)-19,
СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя.>
2) Снимите верхнюю крышку воздушного фильтра и кожух за-
бора воздуха. См. IN(H4DOTC)-7, ДЕМОНТАЖ, Воздушный
фильтр.
3) Снимите воздушный фильтр.
4) Отсоедините шланги охладителя двигателя от заливного
бачка охладителя.

5) Снимите болты и гайку, крепящие заливной бачок охладителя.
6) Отсоедините шланг охладителя двигателя, подсоединен-
ный к нижней стороне заливного бачка охладителя.
7) Снимите заливной бачок охладителя.

В: УСТАНОВКА

1) Установите в обратном порядке.

Момент затяжки

Т1: 19 Н•м (1.9 кгс-м, 13.7 фт-фн)
Т2: 21 Н•м (2.1 кгс-м, 15.2 фт-фн)

2) Залейте охладитель двигателя. <См. CO(H4SO)-19, ЗА-
ЛИВКА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя.>

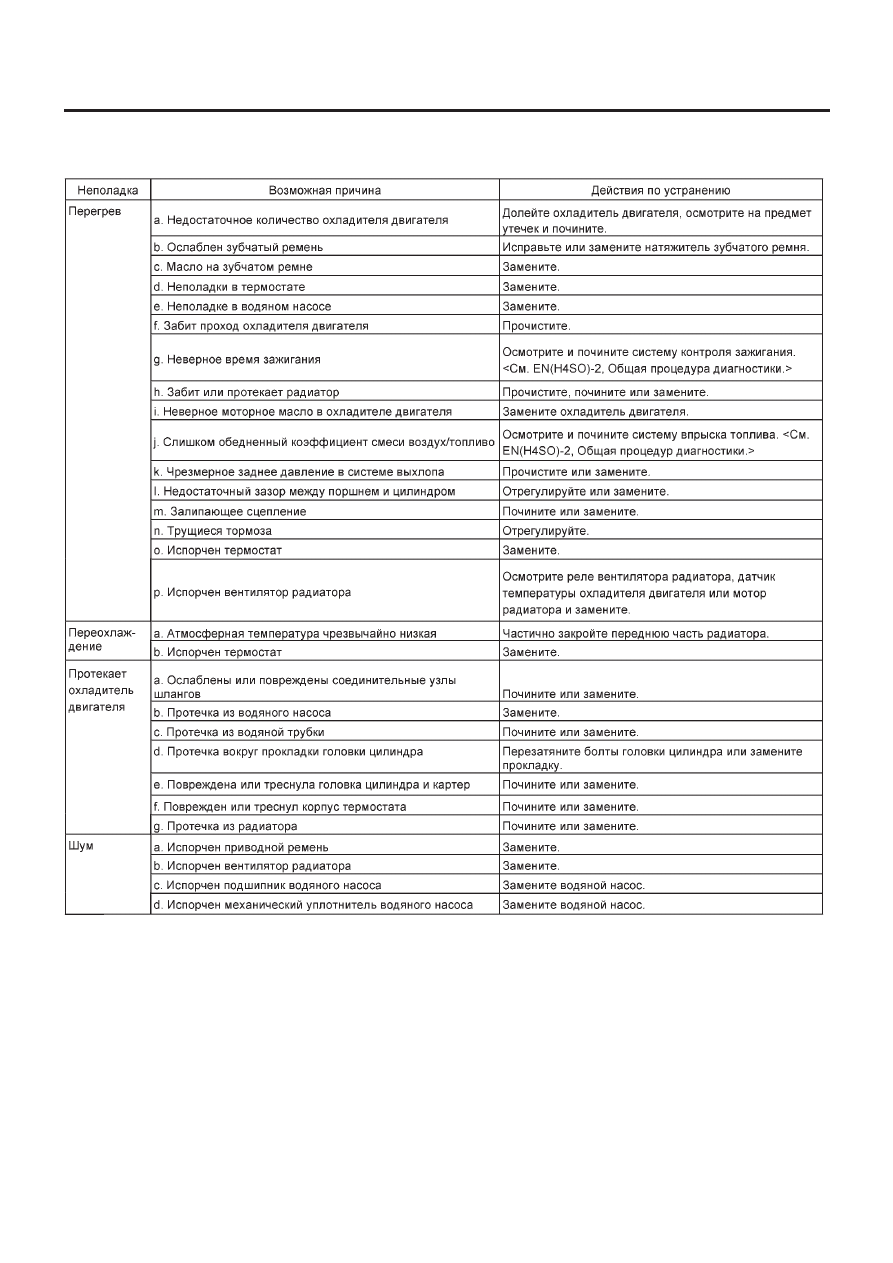

ОБЩИЕ НЕПОЛАДКИ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

CO(H4SO)-43

ОХЛАЖДЕНИЕ

12. Общие неполадки системы охлаждения двигателя
A:  ОСМОТР
