РАДИАТОР

CO(H4SO)-28

ОХЛАЖДЕНИЕ

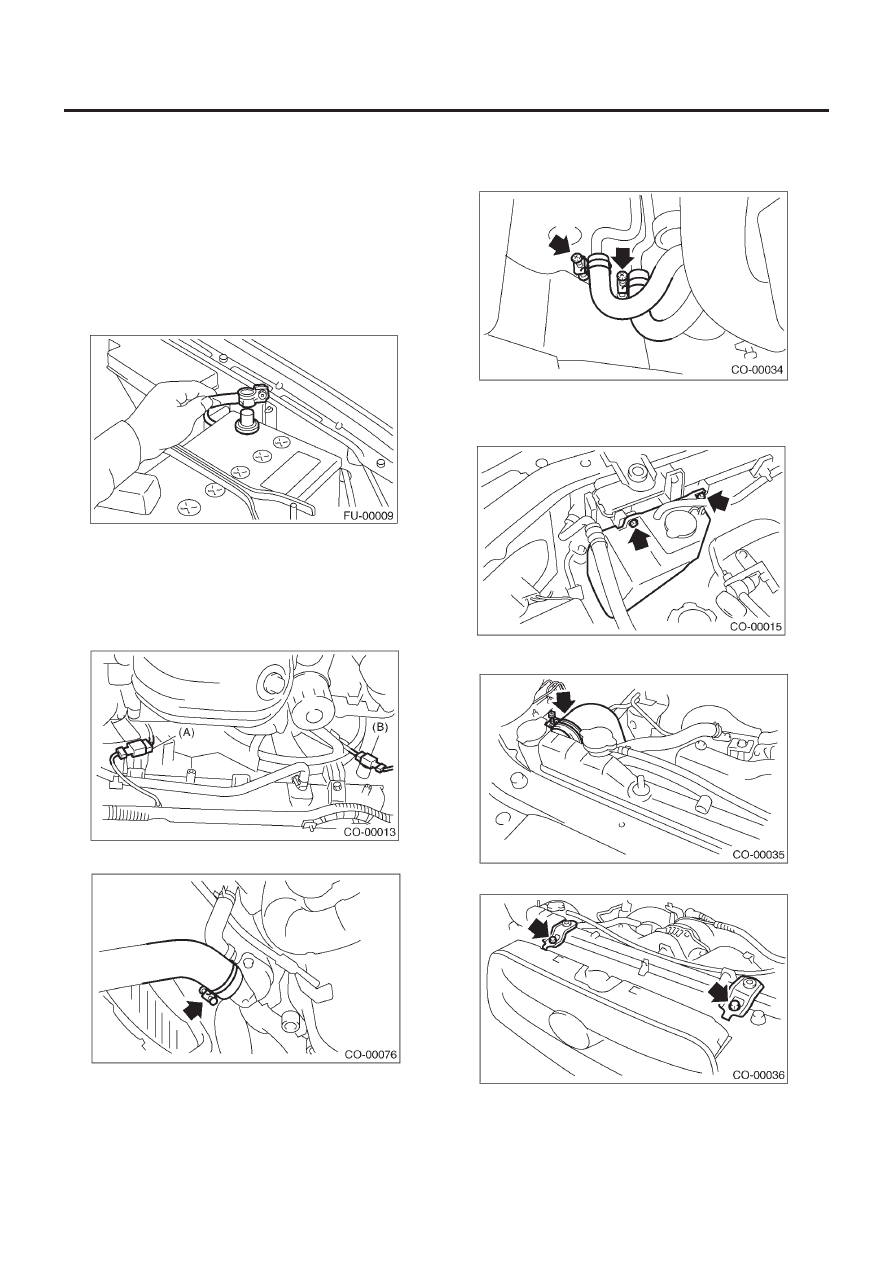

6. Радиатор

A:  ДЕМОНТАЖ

1. МОДЕЛЬ НЕ ТУРБО

ПРЕДУПРЕЖДЕНИЕ
Радиатор находится под давлением. Перед проведением
работ на радиаторе дождитесь, пока двигатель остынет.

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Поднимите автомобиль.
4) Снимите поддон.
5) Полностью слейте охладитель двигателя. <См.CO(H4SO)-
19,  СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель
двигателя.>
6) Отсоедините коннекторы мотора главного вентилятора (A)
и мотора вспомогательного вентилятора (B) радиатора.

7) Отсоедините выходной шланг радиатора от водяного насоса.

8) Отсоедините шланги охладителя ATF от трубки ATF. (мо-
дель AT)
Заткните отверстия в шланге и радиаторе с помощью кры-
шек, чтобы не допустить утечки ATF.

9) Опустите автомобиль.
10) Отсоедините шланг перелива.
11) Снимите расширительный бачок.

12) Отсоедините входной шланг радиатора от двигателя.

13) Снимите верхние скобы радиатора.

РАДИАТОР

CO(H4SO)-29

ОХЛАЖДЕНИЕ

14) Отсоедините шланг усилителя руля от зажима на радиаторе.

15) Поднимите радиатор вверх и вытащите его из автомобиля.

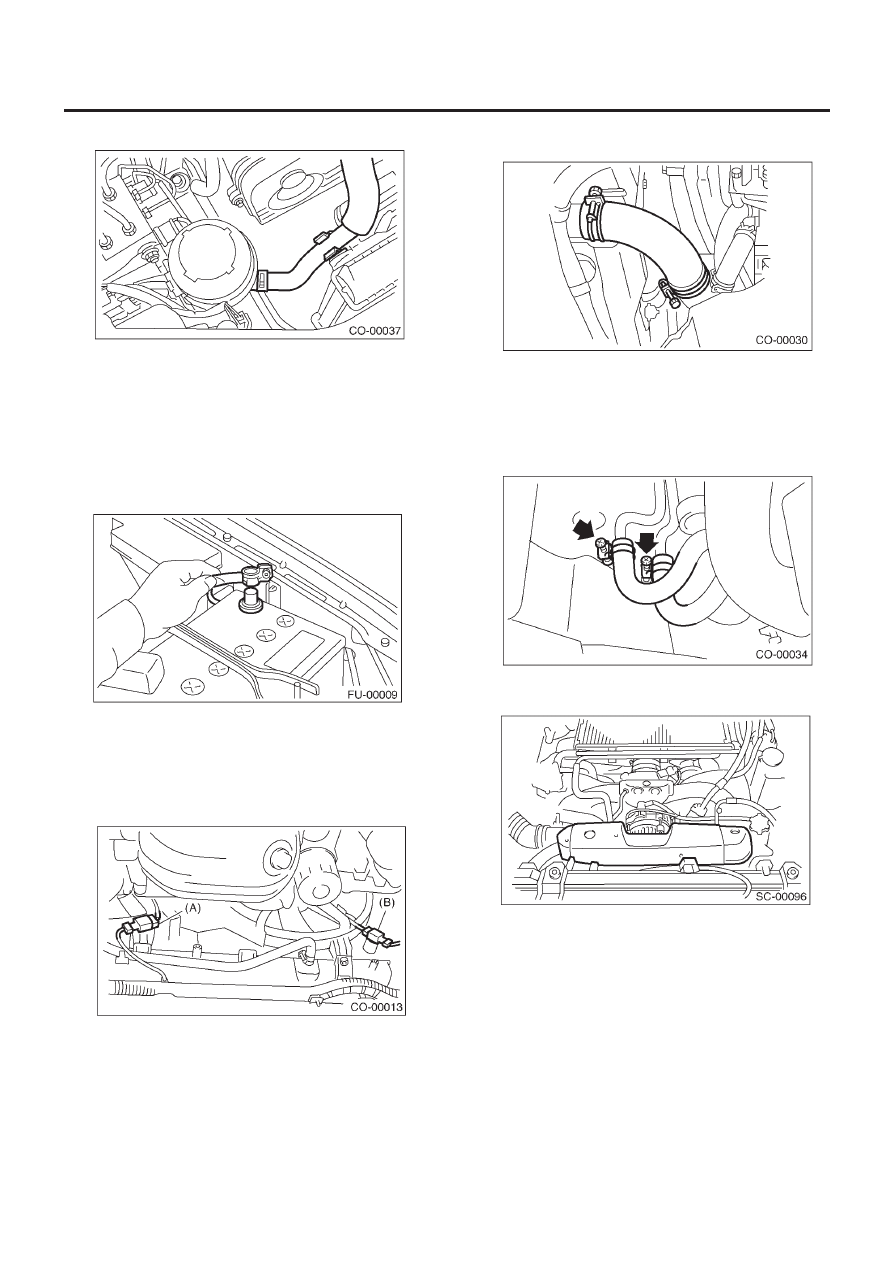

2. МОДЕЛЬ ТУРБО

ПРЕДУПРЕЖДЕНИЕ
Радиатор находится под давлением. Перед проведением
работ на радиаторе дождитесь, пока двигатель остынет.

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Поднимите автомобиль.
4) Снимите поддон.
5) Полностью слейте охладитель двигателя. <См.CO(H4SO)-
19,  СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель
двигателя.>
6) Отсоедините коннекторы мотора главного вентилятора (A)
и мотора вспомогательного вентилятора (B) радиатора.

7) Отсоедините выходной шланг радиатора от крышки термо-
стата.

8) Отсоедините шланги охладителя ATF от трубки ATF. (мо-
дель AT)
Заткните отверстия в шланге и радиаторе с помощью кры-
шек, чтобы не допустить утечки ATF.
9) Отсоедините шланг охлаждения масла от трубки охлажде-
ния масла. (Модель МТ с охладителем масла)
Установите крышку во избежание подтекания масла.

10) Опустите автомобиль.
11) Снимите крышки клиновидных ремней.

12) Отсоедините шланг перелива.

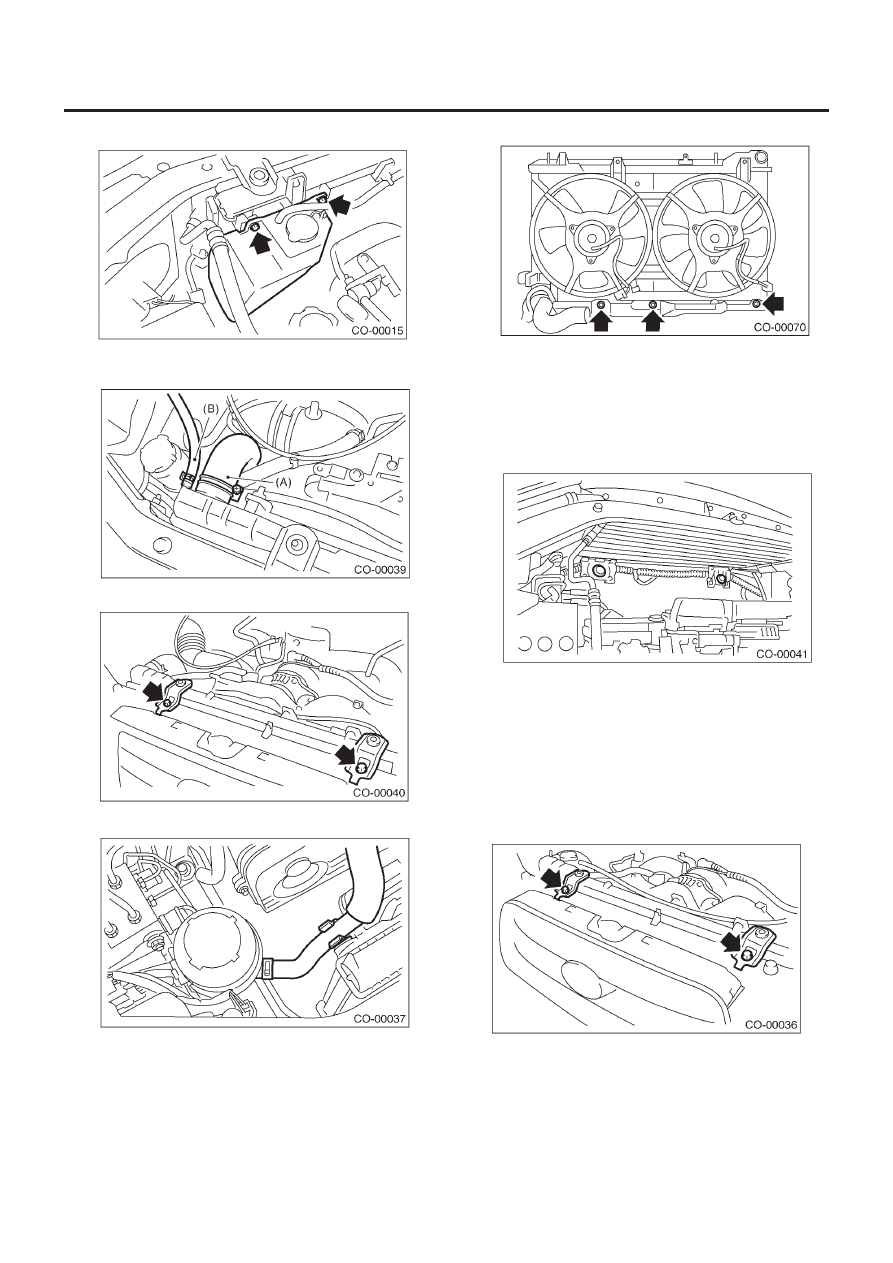

РАДИАТОР

CO(H4SO)-30

ОХЛАЖДЕНИЕ

13) Снимите расширительный бачок.

14) Отсоедините входной шланг радиатора (А) и шланг водя-
ного бачка (В) от радиатора.

15) Снимите верхние скобы радиатора.

16) Отсоедините шланг усилителя руля от зажимов на радиаторе.

17) Поднимите радиатор вверх и вытащите его из автомобиля.

18) Снимите поддон радиатора (Модель АТ)

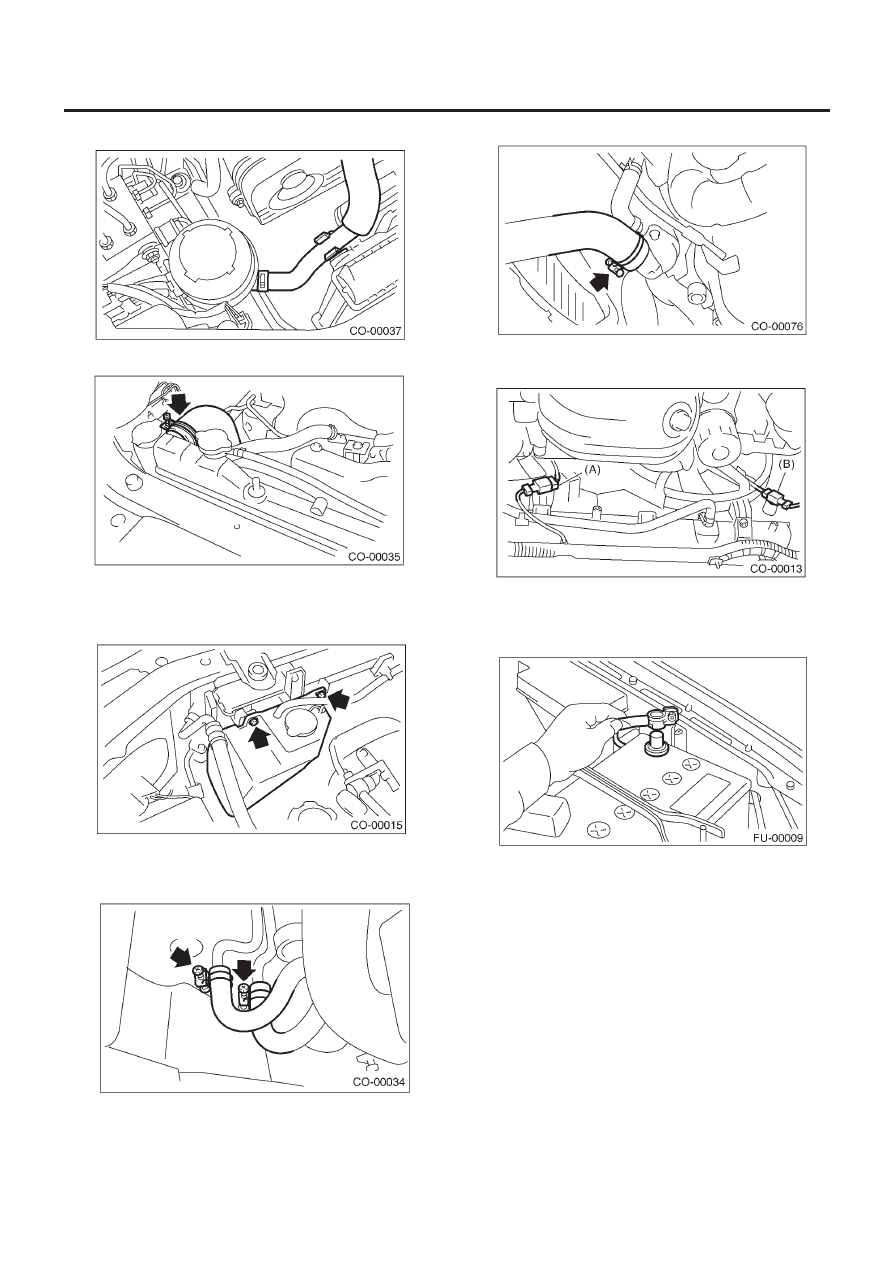

B:  УСТАНОВКА

1. МОДЕЛЬ НЕ ТУРБО

1) Вставьте нижние подушки радиатора в отверстия на авто-
мобиле.

2) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Вставьте штыри на нижней части радиатора в  подушки на
стороне корпуса.

3) Установите верхние скобы радиатора, затем затяните болты.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

РАДИАТОР

CO(H4SO)-31

ОХЛАЖДЕНИЕ

4) Прикрепите шланг усилителя руля на радиаторе.

5) Подсоедините впускной шланг радиатора.

6) Установите расширительный бачок.

Момент затяжки

4.9 Н•м (0.50 кгс-м, 3.6 фт-фн)

7) Подсоедините шланг перелива.
8) Поднимите автомобиль.
9)  Подсоедините шланги охладителя ATF. (модель AT)

10) Подсоедините выходной шланг радиатора.

11) Подсоедините коннекторы к мотору главного вентилятора
(A) и мотору вспомогательного вентилятора (B) радиатора.

12) Установите поддон.
13) Опустите автомобиль.
14) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

15) Залейте охладитель двигателя. <См. CO(H4SO)-19, ЗА-
ЛИВКА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя.>
16) Проверьте уровень ATF. <См. 4AT-30, ОСМОТР, Жидкость
автоматической трансмиссии.>
