ОХЛАДИТЕЛЬ ДВИГАТЕЛЯ

CO(H4SO)-20

ОХЛАЖДЕНИЕ

B:  ОСМОТР

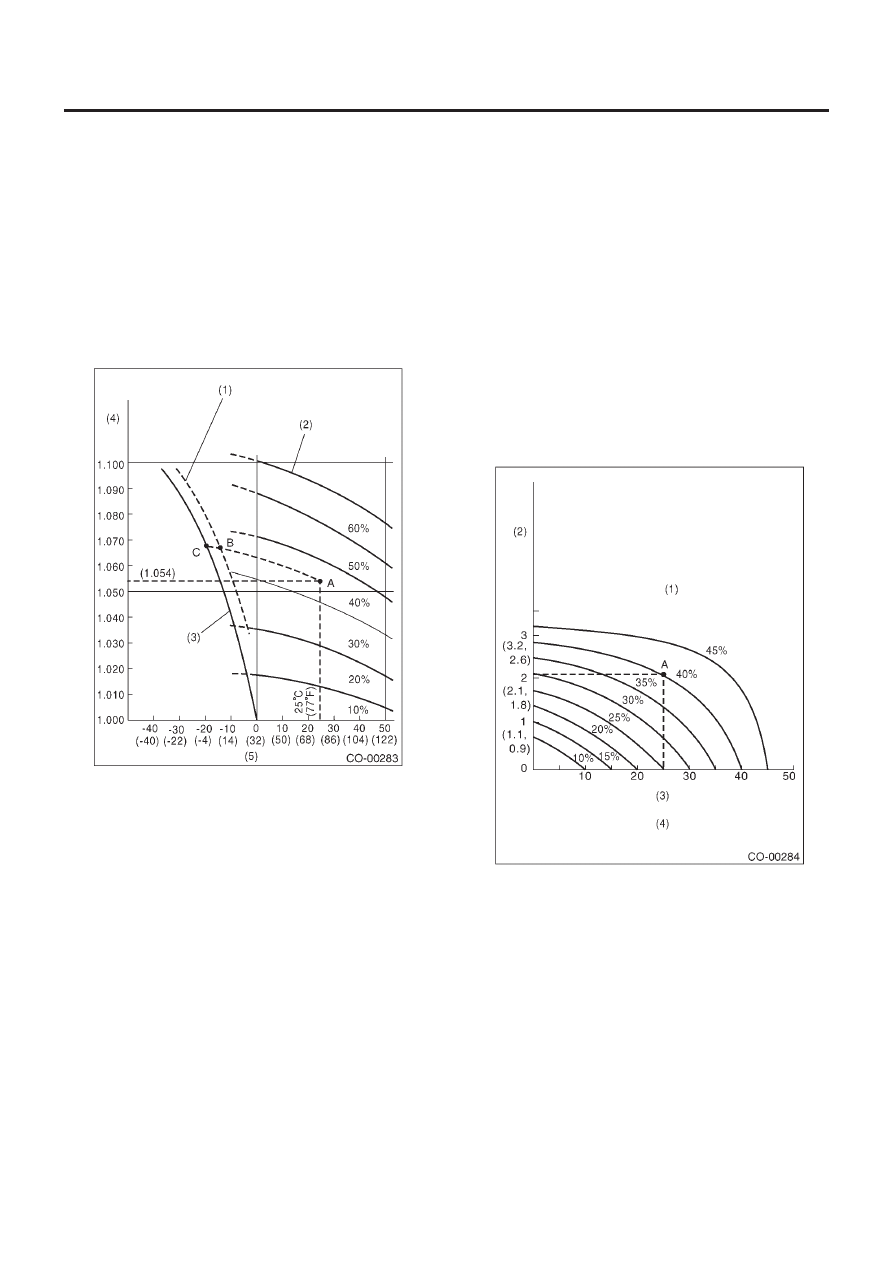

1. ОТНОШЕНИЕ МЕЖДУ КОНЦЕНТРАЦИЕЙ

ОХЛАДИТЕЛЯ SUBARU И ТЕМПЕРАТУРОЙ
ЗАМЕРЗАНИЯ

Концентрация и безопасная рабочая температура охладите-
ля SUBARU показаны на рисунке. Измерение температуры и
удельного веса охладителя предоставляют эту информацию.

[Пример]
Если температура охладителя составляет 25

0

С, а его удель-

ный вес равен 1.054, концентрация составляет 35% (точка А),
безопасная рабочая температура равняется –14

0

С (В), а тем-

пература замерзания равна –20

0

С (С).

(1) Безопасная рабочая температура
(2) Концентрация охладителя
(3) Температура замерзания
(4) Удельный все охладителя
(5) Температура охладителя

2. ПРОЦЕДУРА ПОДГОНКИ

КОНЦЕНТРАЦИИ ОХЛАДИТЕЛЯ

Для получения нужной концентрации охладителя в соответст-
вии с температурой, см. соответствующую концентрацию
жидкости на рисунке выше и замените необходимый объем
охладителя неразведенным раствором оригинального охла-
дителя SUBARU (концентрации 50%).
Объем охладителя, подлежащий замене, можно определить
по рисунку.

[Пример]
Предположим, что концентрация охладителя должны быть
повышена с 25% до 40%. Найдите точку А, где линия концен-
трации охладителя 25% пересекается с дугой 40% необходи-
мой концентрации, и прочтите величины на вертикальной оси
графика на высоте А. Количество охладителя, которое необ-
ходимо добавить, составляет 2.1 л. Слейте 2.1 литра охлади-
теля из системы охлаждения и добавьте 2.1 л. неразведенно-
го раствора охладителя SUBARU.
При необходимости повышения концентрации охладителя до
50%, слейте весь охладитель и замените только неразведен-
ным охладителем.

(1) Необходимая концентрация охладителя
(2) Количество охладителя, подлежащее сливу %
(3) Концентрация охладителя в системе охлаждения автомо-

биля %

(4) Концентрация охладителя в автомобиле и количество,

подлежащее сливу

ВОДЯНОЙ НАСОС

CO(H4SO)-21

ОХЛАЖДЕНИЕ

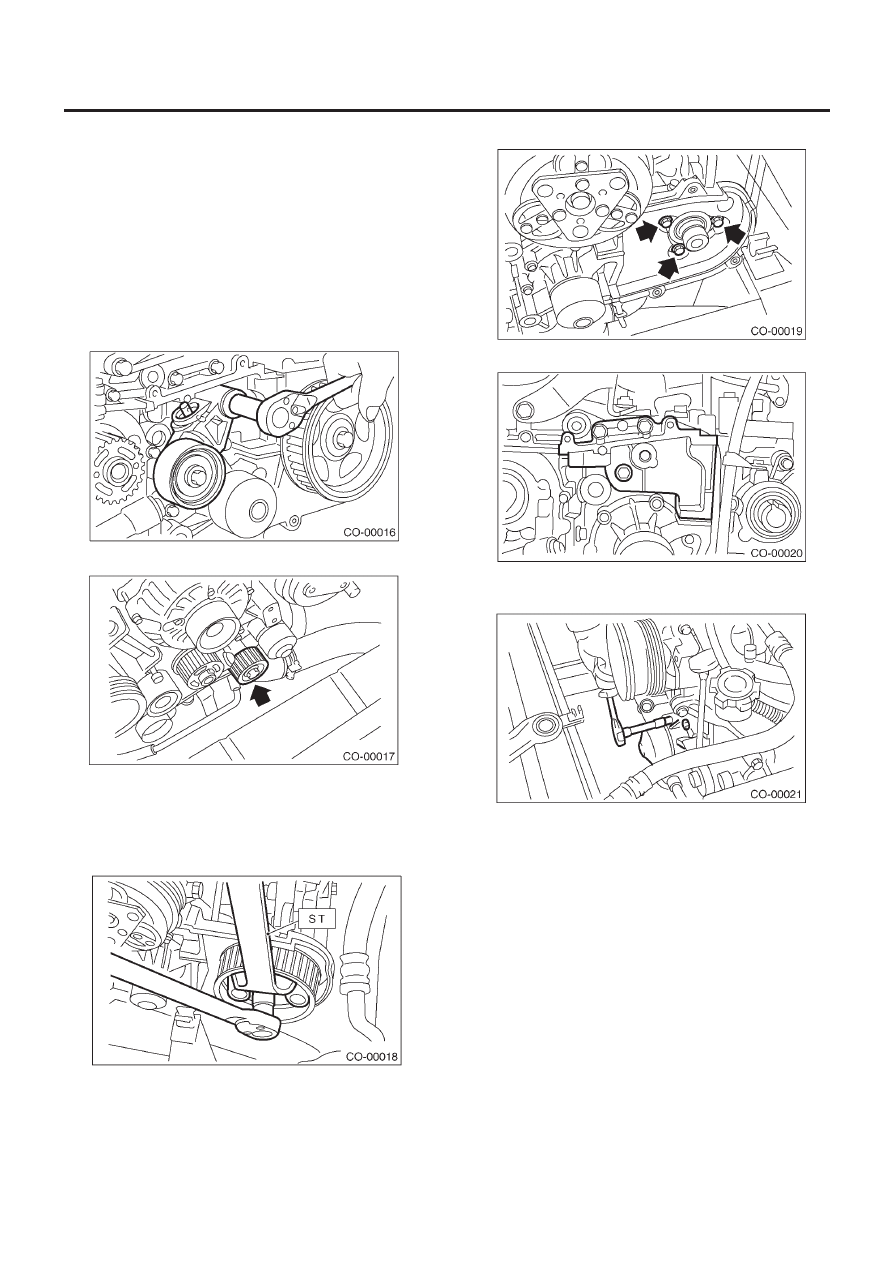

4. Водяной насос

A:  ДЕМОНТАЖ

1. МОДЕЛЬ НЕ ТУРБО

1) Снимите радиатор. <См. CO(H4SO)-28, ДЕМОНТАЖ, Ра-
диатор.>
2) Снимите клиновидные ремни.<См. ME(H4SO)-43, ДЕМОН-
ТАЖ, Клиновидный ремень.>
3) Снимите зубчатый ремень.<См. ME(H4SO)-48, ЗУБЧАТЫЙ
РЕМЕНЬ, ДЕМОНТАЖ, Зубчатый ремень.>
4) Снимите автоматический регулятор натяжения ремня.

5) Снимите натяжной ролик №. 2

6) Снимите колесо распредвала (LH) с помощью ST.
ST

18231AA010

КЛЮЧ КОЛЕСА РАСПРЕДВАЛА

ПРИМЕЧАНИЕ:
Также можно использовать КЛЮЧ КОЛЕСА РАСПРЕДВАЛА
(499207100).

7) Снимите крышку ремня №. 2 (LH)

8) Снимите натяжную скобу

9) Отсоедините шланг от водяного насоса.
10) Снимите водяной насос.

ВОДЯНОЙ НАСОС

CO(H4SO)-22

ОХЛАЖДЕНИЕ

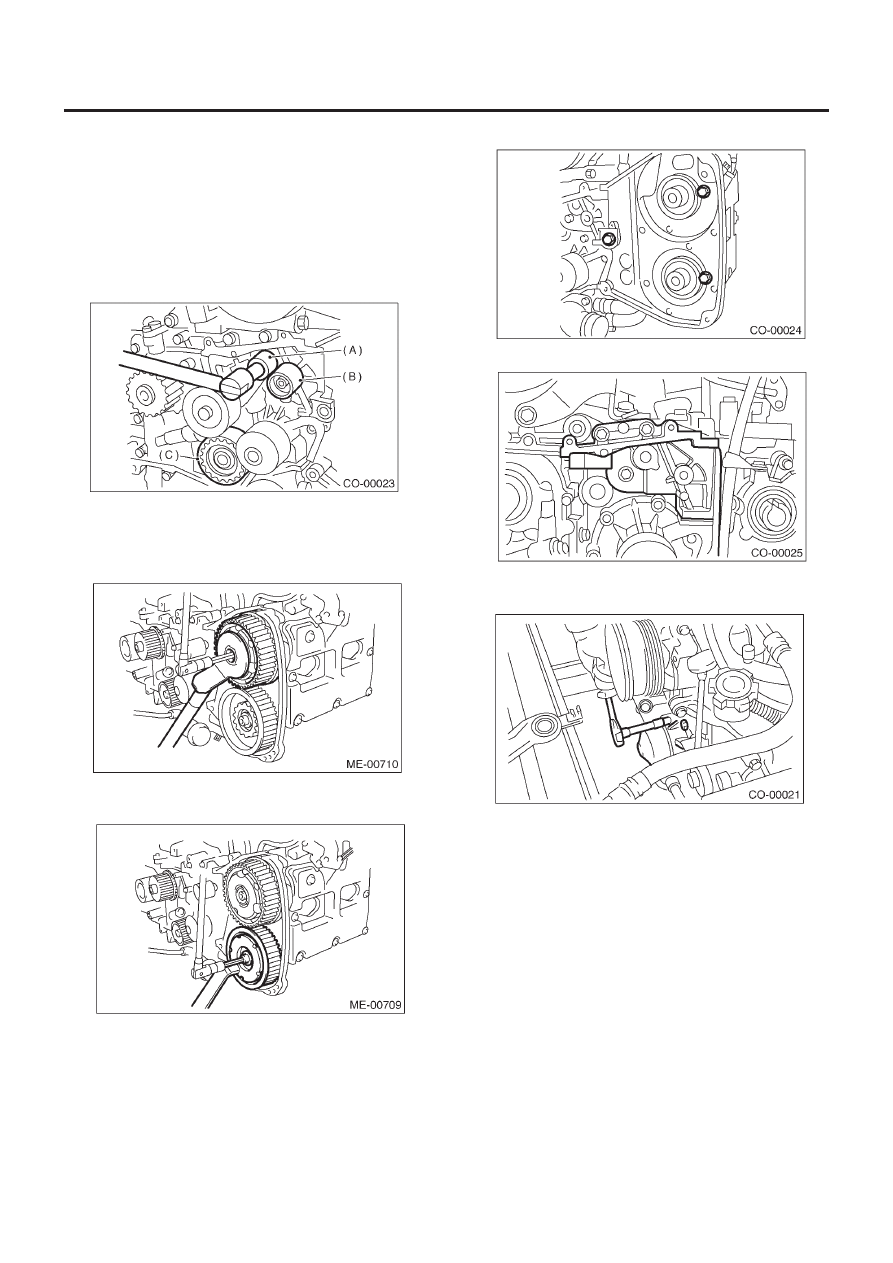

2. МОДЕЛЬ ТУРБО

1) Снимите радиатор. <См. CO(H4SO)-28, ДЕМОНТАЖ, Ра-
диатор.>
2) Снимите клиновидные ремни.<См. ME(H4DOTC)-52, ДЕ-
МОНТАЖ, Клиновидный ремень.>
3) Снимите зубчатый ремень.<См. ME(H4DOTC)-58, ЗУБЧА-
ТЫЙ РЕМЕНЬ, ДЕМОНТАЖ, Зубчатый ремень.>
4) Снимите автоматический регулятор натяжения ремня (А).
5) Снимите натяжной ролик (В)
6) Снимите натяжной ролик №2 (С).

7) Снимите датчик положения распредвала (модель 2.0 L) См.
FU(H4DOTC)-31, Демонтаж, Датчик положения распредвала
8) Снимите колеса распредвала (LH) с помощью ST.
ST

499977500

КЛЮЧ КОЛЕСА РАСПРЕДВАЛА
(Впуск)

ST

499207400

КЛЮЧ КОЛЕСА РАСПРЕДВАЛА
(Выпуск)

9) Снимите крышку ремня №. 2 (LH)

10) Снимите натяжную скобу

9) Отсоедините шланг от водяного насоса.
10) Снимите водяной насос.

ВОДЯНОЙ НАСОС

CO(H4SO)-23

ОХЛАЖДЕНИЕ

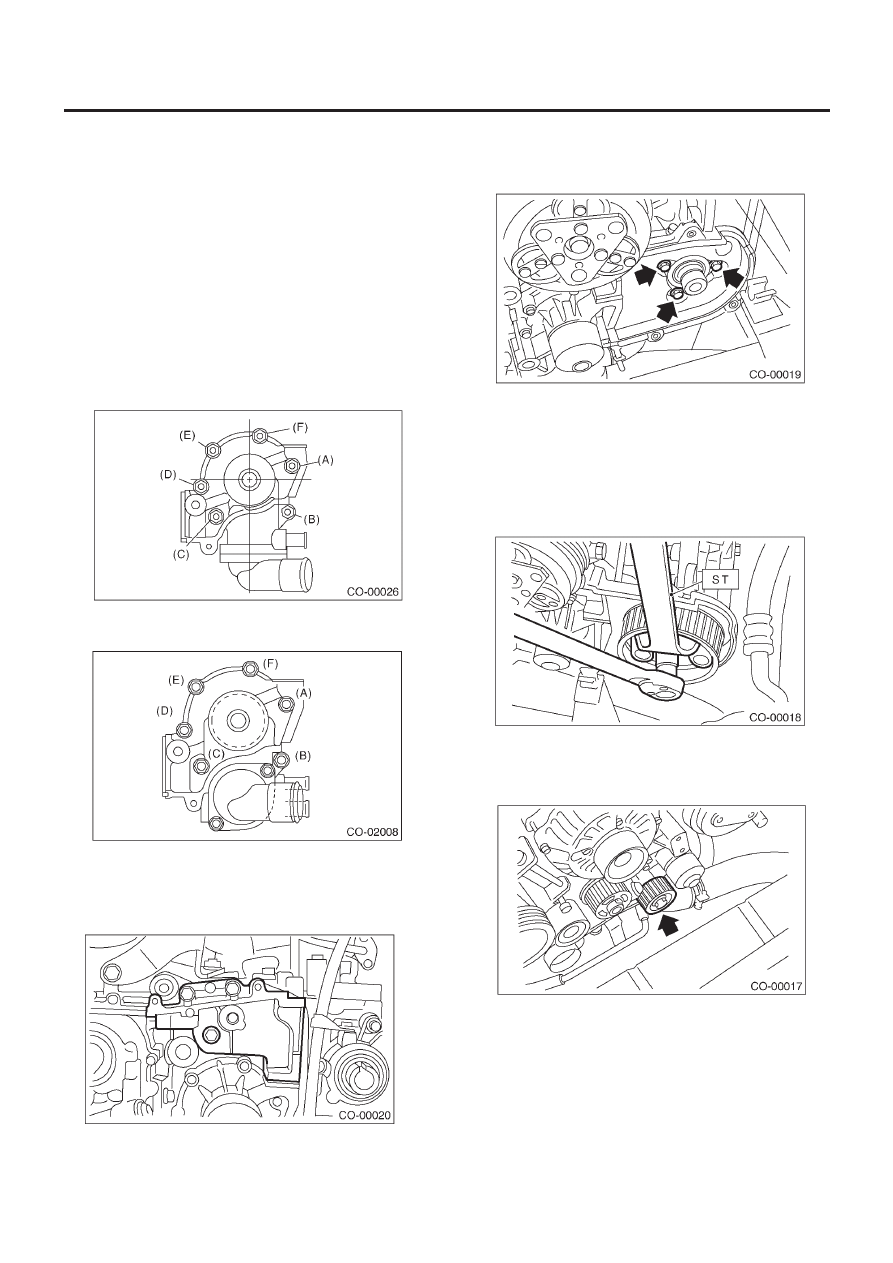

B:  УСТАНОВКА

1. МОДЕЛЬ НЕ ТУРБО

1) Установите водяной насос на блок цилиндров (LH).

ПРИМЕЧАНИЕ :
• Замените прокладку на новую.
• При установке насоса затяните болты в два этапа в алфа-
витном порядке, как показано на рисунке.

Момент затяжки:

Первая:

12 Н•м (1.2 кгс-м, 8.7ft-lb)

Вторая:

12 Н•м (1.2 кгс-м, 8.7ft-lb)

•  Модель без обогревателя ATF

•  Модель с обогревателем ATF

2) Подсоедините шланг к водяному насосу.
3) Установите натяжную скобу.

Момент затяжки:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

4) Установите крышку ремня № 2 (LH).

Момент затяжки:

5 Н•м (0.5 кгс-м, 3.6 ft-lb)

5) Установите колеса распредвала (LH) с помощью ST.
ST

18231AA010

КЛЮЧ КОЛЕСА РАСПРЕДВАЛА

ПРИМЕЧАНИЕ:
Также можно использовать КЛЮЧ КОЛЕСА РАСПРЕДВАЛА
(499207100).

Момент затяжки:

78 Н•м (8.0 кгс-м, 57.9 ft-lb)

6) Установите натяжной ролик № 2.

Момент затяжки:

39 Н•м (4.0 кгс-м, 28.9 ft-lb)

7) Установите автоматический регулятор натяжения ремня,
натяжной шток которого держится на шпильке. <См.
ME(H4SO)-49, АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР НАТЯЖЕНИЯ
РЕМНЯ И НАТЯЖНОЙ РОЛИК, СБОРКА, Зубчатый ремень.>
8) Установите зубчатый ремень. <См. ME(H4SO)-50, ЗУБЧА-
ТЫЙ РЕМЕНЬ, УСТАНОВКА, Зубчатый ремень.>
