ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-12

ОХЛАЖДЕНИЕ

2. МОДЕЛЬ ТУРБО

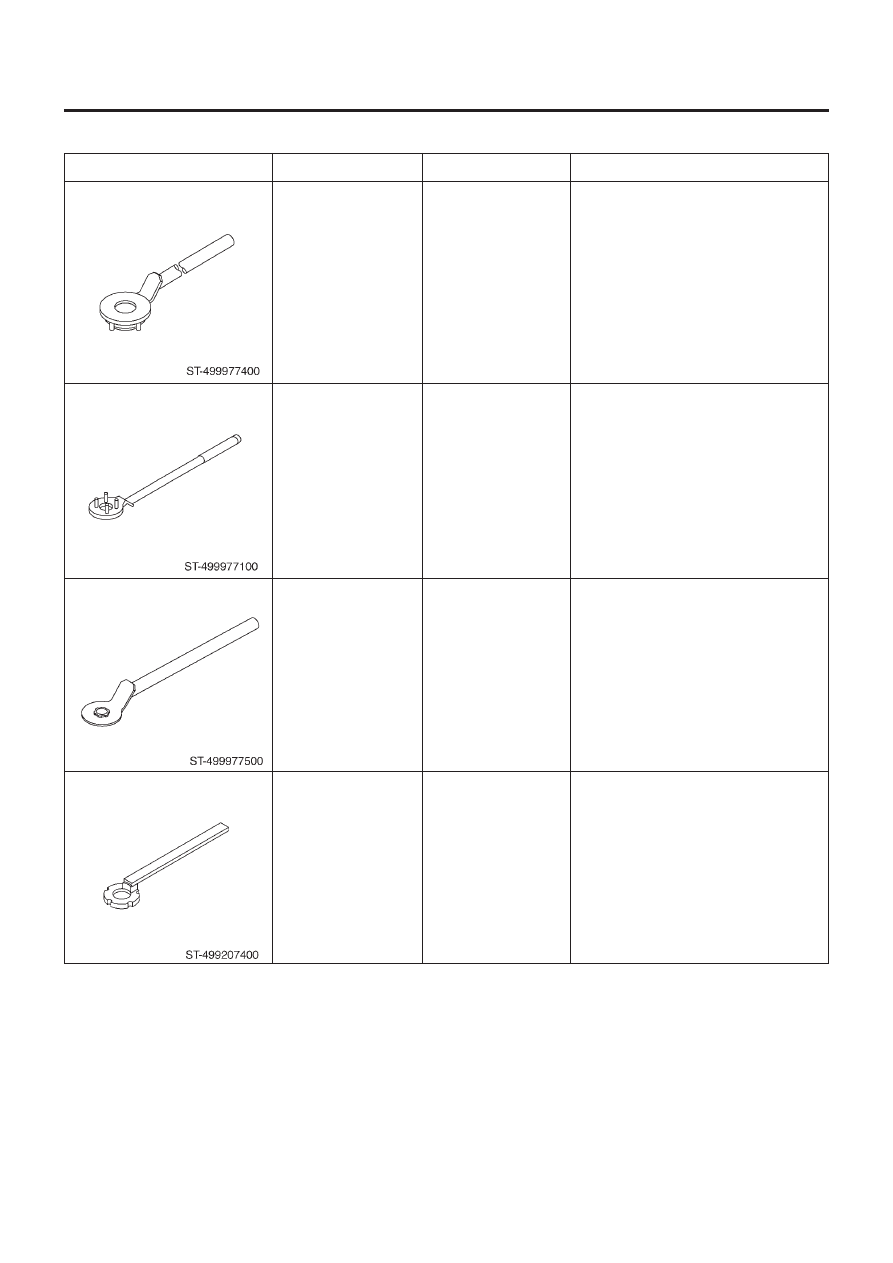

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499977400
(модель 2.0 L)

499977100
(модель 2.5 L)

499977500

499207400

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА

Используется для остановки шкива
коленвала при ослаблении и затяжке
винтов шкива коленвала.

Используется для остановки шкива
коленвала при ослаблении и затяжке
винтов шкива коленвала.

Используется для демонтажа и установки
колеса распредвала (Впуск).

Используется для демонтажа и установки
колеса распредвала (Выпуск).

ОПИСАНИЕ

ПОМЕТКИ

СИСТЕМА ВЕНТИЛЯТОРА РАДИАТОРА

CO(H4SO)-13

ОХЛАЖДЕНИЕ

2. Система вентилятора радиатора

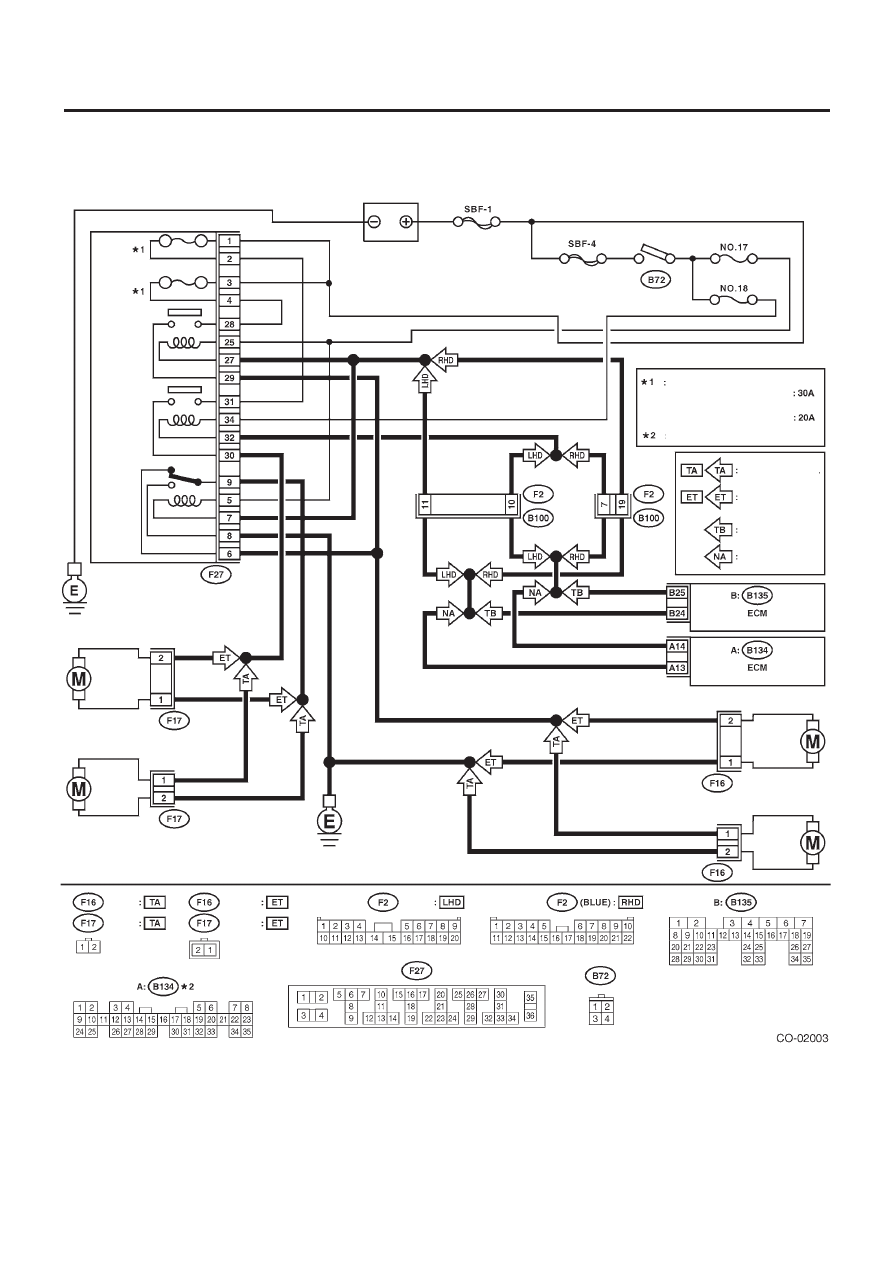

A: ДИАГРАММА ПРОВОДКИ

Держатель реле А/С

Реле
вспомога-
тельного
вентилятора

Реле
главного
вентилято-
ра-1

Реле
режимов
вентиля-
тора

Мотор главного вентилятора
(кроме модели турбо АТ)

Мотор главного вентилятора
(модель турбо АТ)

Аккумулятор

Переключатель зажигания

Модель турбо КА
и модель турбо АТ ЕС, ЕК

Кроме модели турбо КА
и модель турбо АТ ЕС, ЕК

Модель LHD (серый)

Модель турбо АТ

Кроме модели тур-
бо АТ

Модель турбо

Модель не турбо

Модель турбо

Модель не турбо

Мотор вспомогательного венти-
лятора (кроме модели турбо АТ)

Мотор вспомогательного венти-
лятора (модель турбо АТ)

Серый

Черный

Синий

Черный

Серый

Держатель реле А/С

СИСТЕМА ВЕНТИЛЯТОРА РАДИАТОРА

CO(H4SO)-14

ОХЛАЖДЕНИЕ

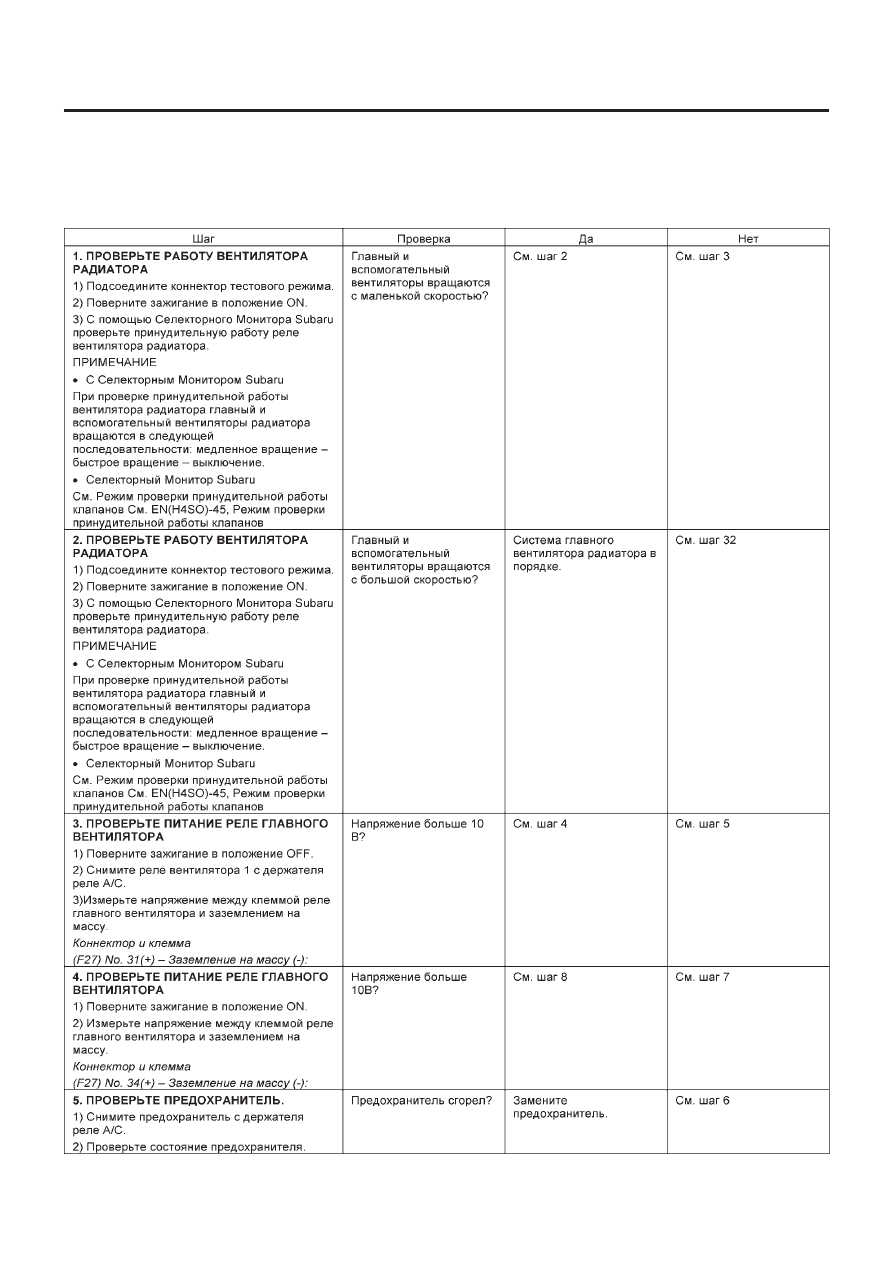

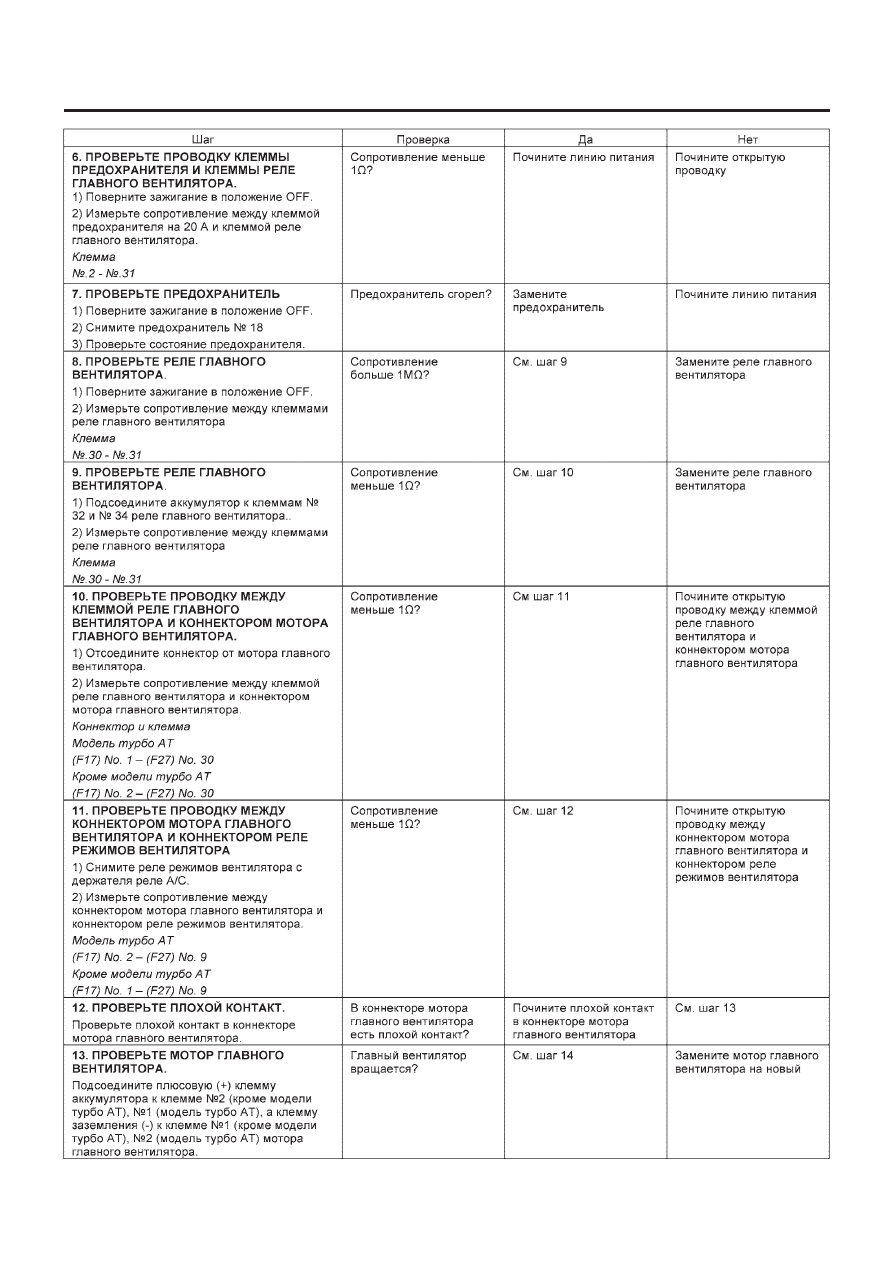

B:  ОСМОТР

УСЛОВИЯ ПО ОПРЕДЕЛЕНИЮ:
• Температура охладителя двигателя должна быть выше 96°C (205°F).
• Скорость автомобиля ниже 19 км/ч (12 MPH).
СИМПТОМ НЕПОЛАДКИ:
Главный вентилятор радиатора не вращается при вышеуказанных условиях.

СИСТЕМА ВЕНТИЛЯТОРА РАДИАТОРА

CO(H4SO)-15

ОХЛАЖДЕНИЕ
