ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-4

ОХЛАЖДЕНИЕ

B: КОМПОНЕНТ

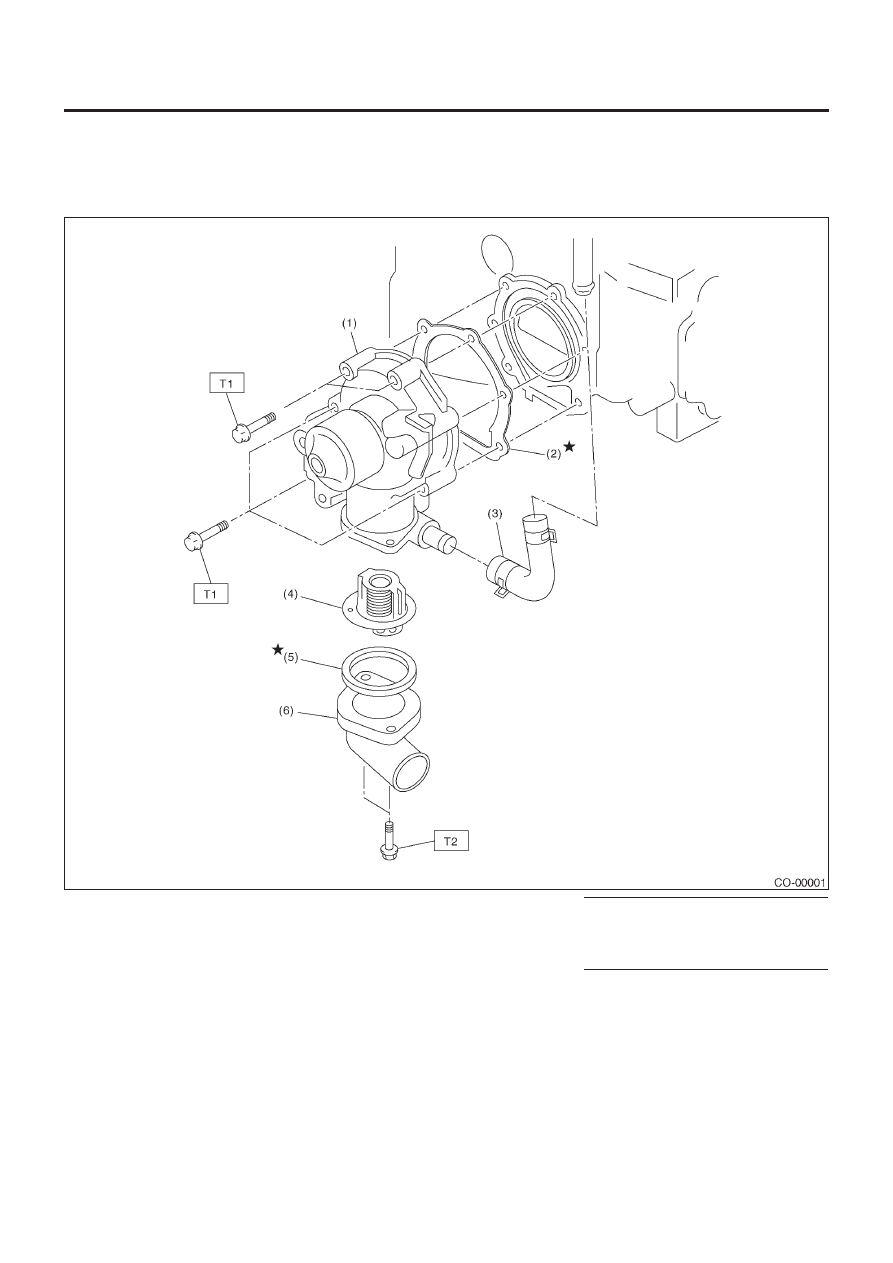

1. ВОДЯНОЙ НАСОС

• МОДЕЛЬ НЕ ТУРБО

(1) Водяной насос
(2) Прокладка
(3) Обводной шланг отопителя

(4) Термостат
(5) Прокладка
(6) Крышка термостата

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    Первая 12 (1.2, 8.7)

Вторая 12 (1.2, 8.7)

T2:    6.5 (0.66, 4.8)

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-5

ОХЛАЖДЕНИЕ

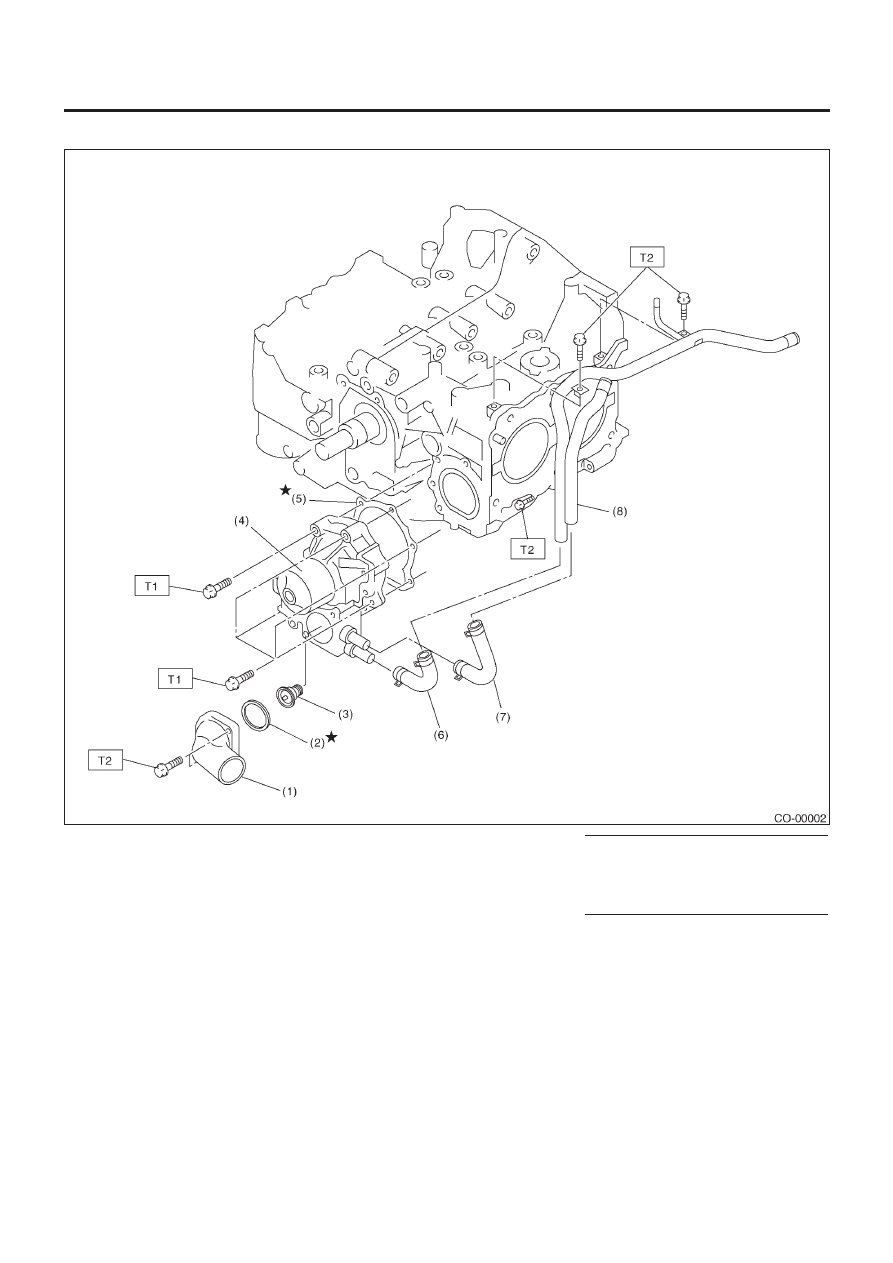

• МОДЕЛЬ ТУРБО

(1) Крышка термостата
(2) Прокладка
(3) Термостат
(4) Водяной насос
(5) Прокладка

(6) Обводной шланг отопителя
(7) Обводной шланг заливного бачка охла-

дителя

(8) Водяная  обводная трубка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    Первая 12 (1.2, 8.7)

Вторая 12 (1.2, 8.7)

T2:    6.5 (0.66, 4.8)

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-6

ОХЛАЖДЕНИЕ

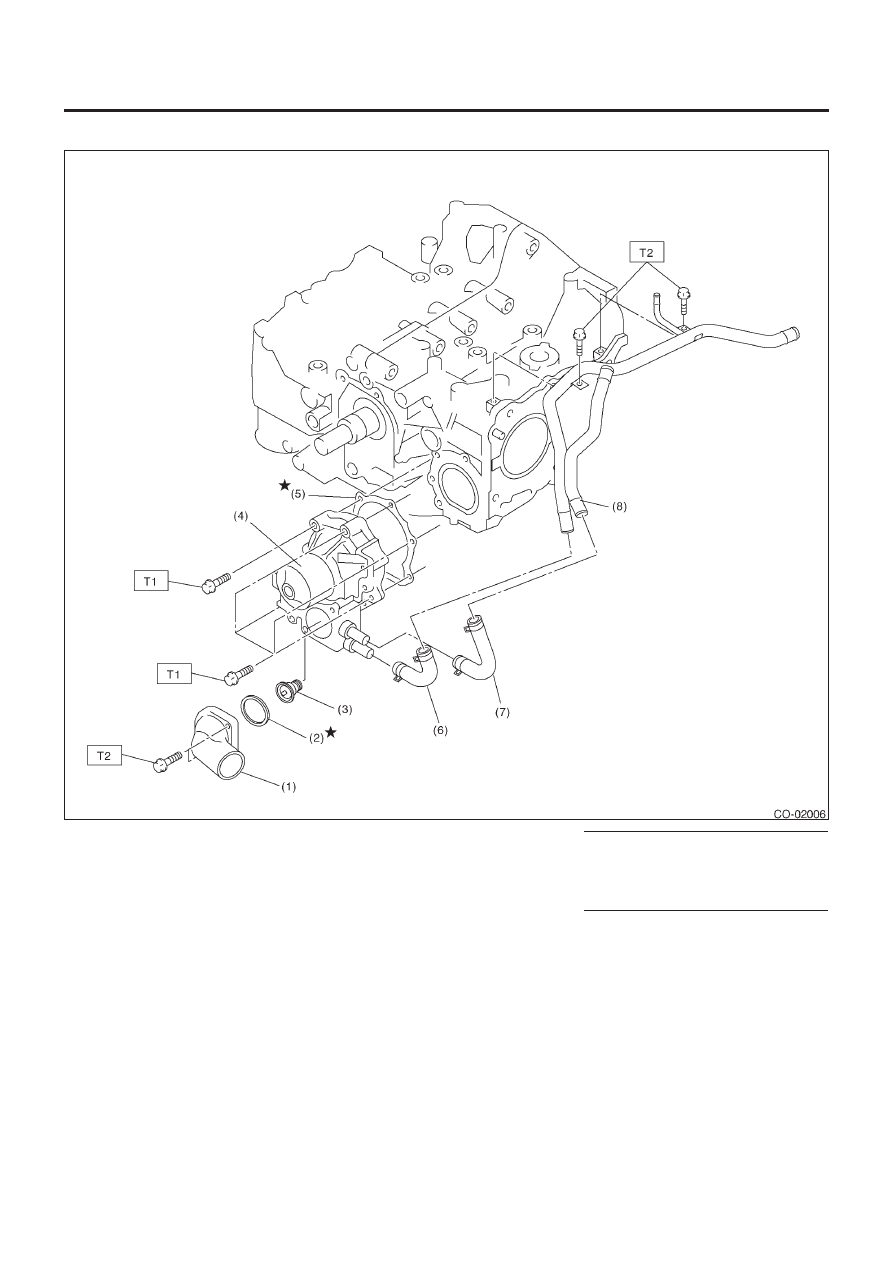

• МОДЕЛЬ С ОБОГРЕВАТЕЛЕМ  ATF

(1) Крышка термостата
(2) Прокладка
(3) Термостат
(4) Водяной насос
(5) Прокладка

(6) Обводной шланг отопителя
(7) Обводной шланг заливного бачка охла-

дителя

(8) Водяная  обводная трубка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    Первая 12 (1.2, 8.7)

Вторая 12 (1.2, 8.7)

T2:    6.5 (0.66, 4.8)

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-7

ОХЛАЖДЕНИЕ

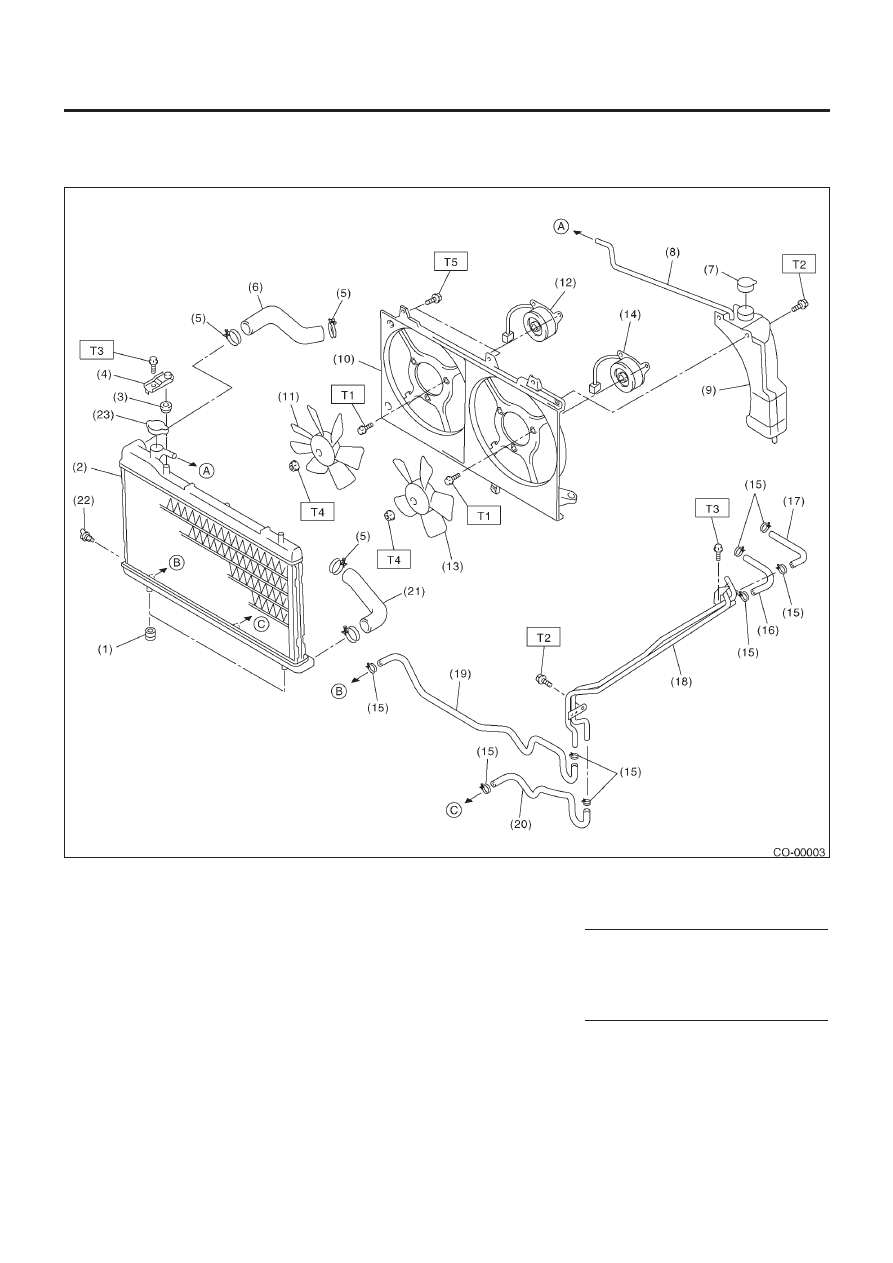

2. РАДИАТОР И ВЕНТИЛЯТОР РАДИАТОРА

• МОДЕЛЬ НЕ ТУРБО

(1) Нижняя подушка радиатора
(2) Радиатор
(3) Верхняя подушка радиатора
(4) Верхняя скоба радиатора
(5) Зажим
(6) Впускной шланг радиатора
(7) Крышка бачка охладителя двигателя
(8) Шланг перелива
(9) Бачок охладителя двигателя
(10) Кожух вспом вентилятора радиатора
(11) Вспомогательный вентилятор радиато-

ра

(12) Мотор вспом вентилятора радиатора
(13) Главный вентилятор радиатора
(14) Мотор главного вентилятора радиато-

ра

(15) Зажим шланга ATF (модель AT)
(16) Впускной шланг А ATF (модель AT)
(17) Выпускной шланг А ATF (модель AT)
(18) Трубка ATF (модель AT)
(19) Впускной шланг В ATF (модель AT)
(20) Выпускной шланг В ATF (модель AT)

(21) Выпускной шланг радиатора
(22) Сливная заглушка радиатора
(23) Крышка радиатора

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

4.4 (0.45, 3.3)

T2:

7.5 (0.76, 5.5)

T3:

18 (1.8, 13.0)

T4:

3.4 (0.35, 2.5)

T5:

4.9 (0.50, 3.6)
