ЦЕНТРАЛЬНАЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-10

ВЫХЛОП

3. Центральная выхлопная труба

A:  ДЕМОНТАЖ

После демонтажа центральной и передней выхлопной трубы
как одного целого, разделите их. См. процедуру демонтажа
передней выхлопной трубы. <См. EX(H4SO)-7, ДЕМОНТАЖ,
Передняя выхлопная труба.>

B:  УСТАНОВКА

Установите центральную и переднюю выхлопную трубу как
одно целое. См. процедуру установки передней выхлопной
трубы. <См. EX(H4SO)-8, УСТАНОВКА, Передняя выхлопная
труба.>

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.

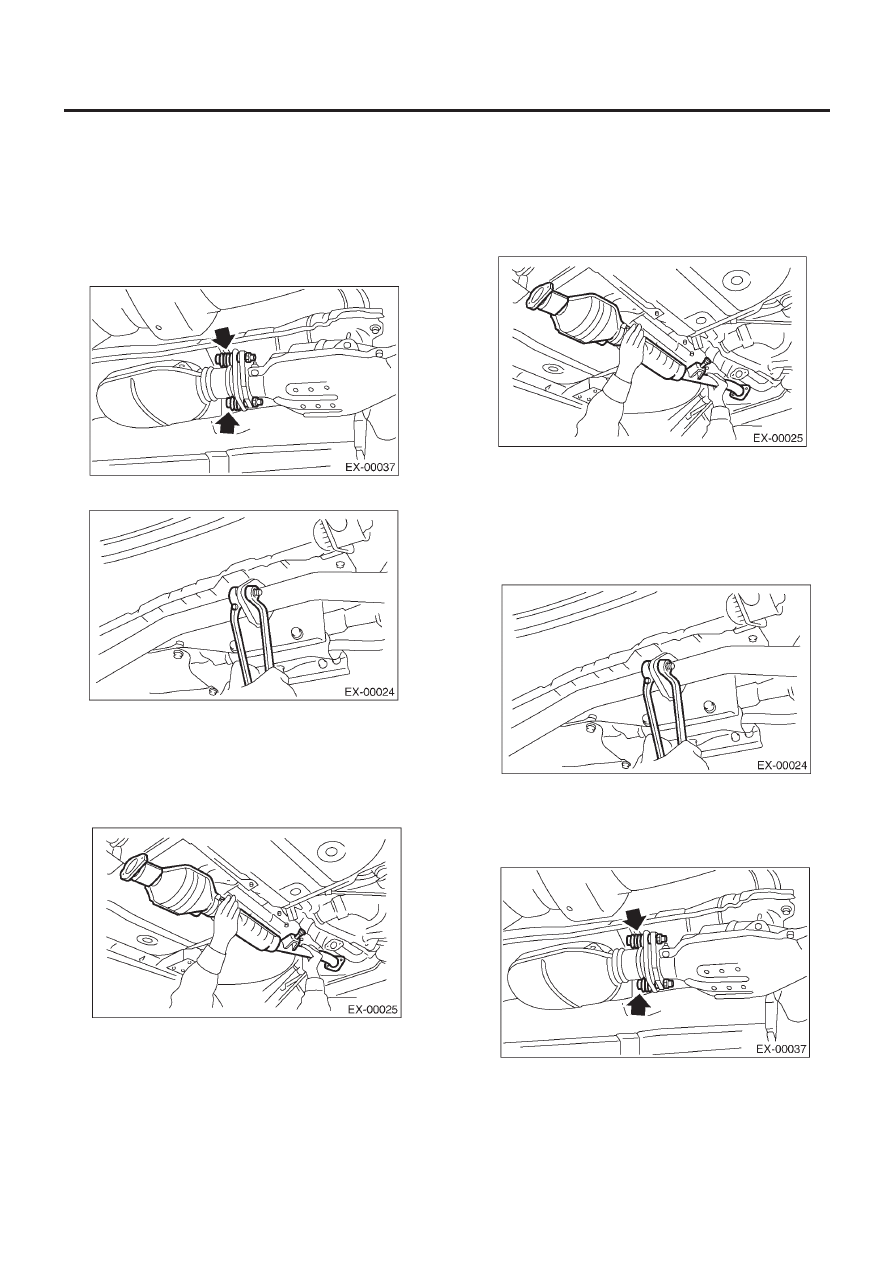

ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-11

ВЫХЛОП

4. Задняя выхлопная труба

A:  ДЕМОНТАЖ

1) Отделите заднюю выхлопную трубу от центральной вы-
хлопной трубы.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

2) Отделите заднюю выхлопную трубу от глушителя.

3) Заблаговременно нанесите слой SUBARU CRC на сопря-
женную поверхность резиновых подушек.

SUBARU CRC (№ 004301003)

4) Снимите скобу задней выхлопной трубы с резиновой по-
душки.

B:  УСТАНОВКА

1) Заблаговременно нанесите слой SUBARU CRC на сопря-
женную поверхность резиновых подушек.

SUBARU CRC (№ 004301003)

2) Установите заднюю выхлопную трубу на резиновую подушку.

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

3) Подсоедините заднюю выхлопную трубу к глушителю.

Момент затяжки:

48 Н•м (4.9 kgf-m, 35.4 ft-lb)

4) Подсоедините заднюю выхлопную трубу к центральной вы-
хлопной трубе.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-12

ВЫХЛОП

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
3) Убедитесь в том, что резиновая подушка не изношена и не
потрескалась.

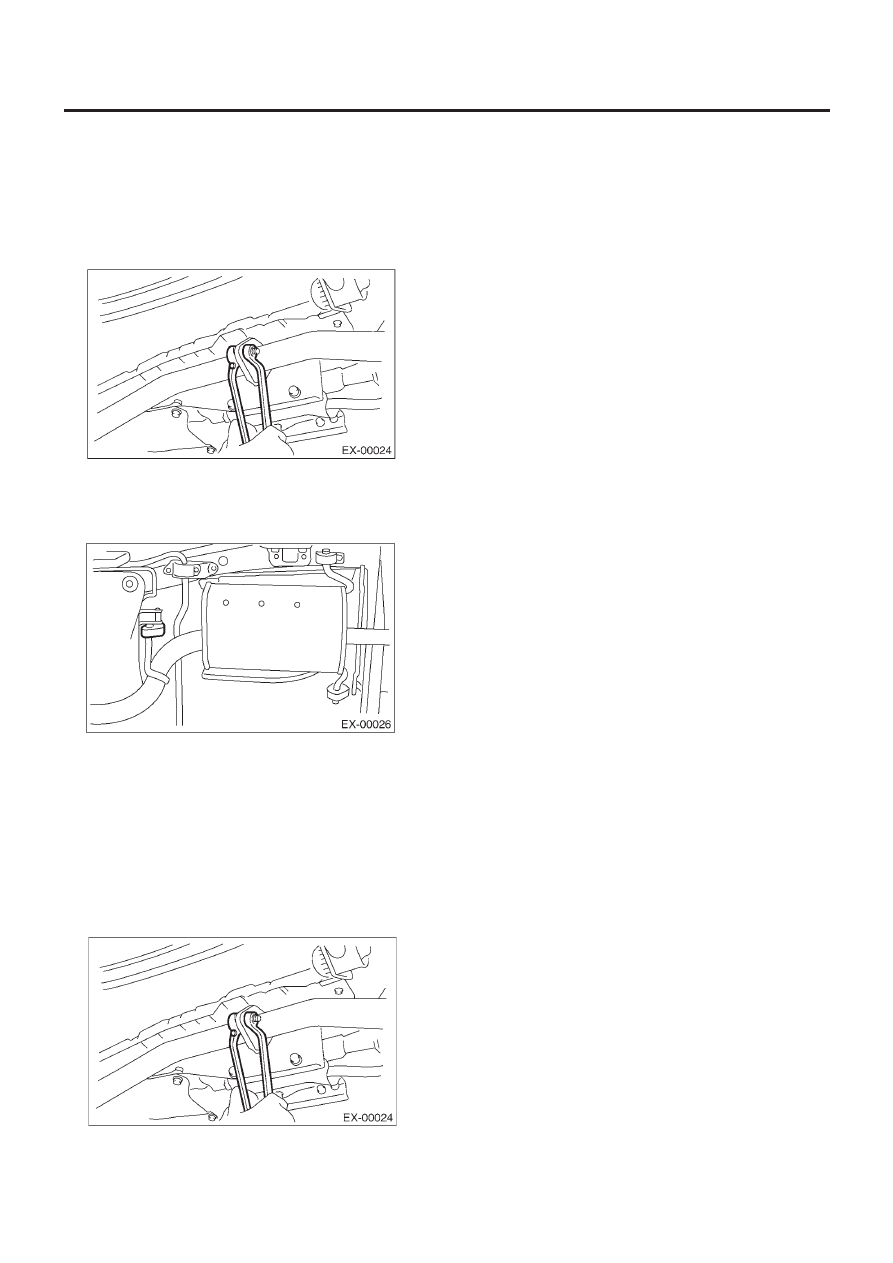

ГЛУШИТЕЛЬ

EX(H4SO)-13

ВЫХЛОП

5. Глушитель

A:  ДЕМОНТАЖ

1) Отделите глушитель от задней выхлопной трубы.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

2) Заблаговременно нанесите слой SUBARU CRC на сопря-
женную поверхность резиновых подушек.

SUBARU CRC (№ 004301003)

3) Снимите переднюю, правую и левую резиновые подушки и
снимите глушитель.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
Замените прокладку на новую.

Момент затяжки:

48 Н•м (4.9 кгс-м, 35.4 ft-lb)

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
3) Убедитесь в том, что резиновая подушка не изношена и не
потрескалась.
