Subaru Forester (2004 год). Руководство - часть 71

ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-6

ВЫХЛОП

B: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-7

ВЫХЛОП

2. Передняя выхлопная труба

A:  ДЕМОНТАЖ

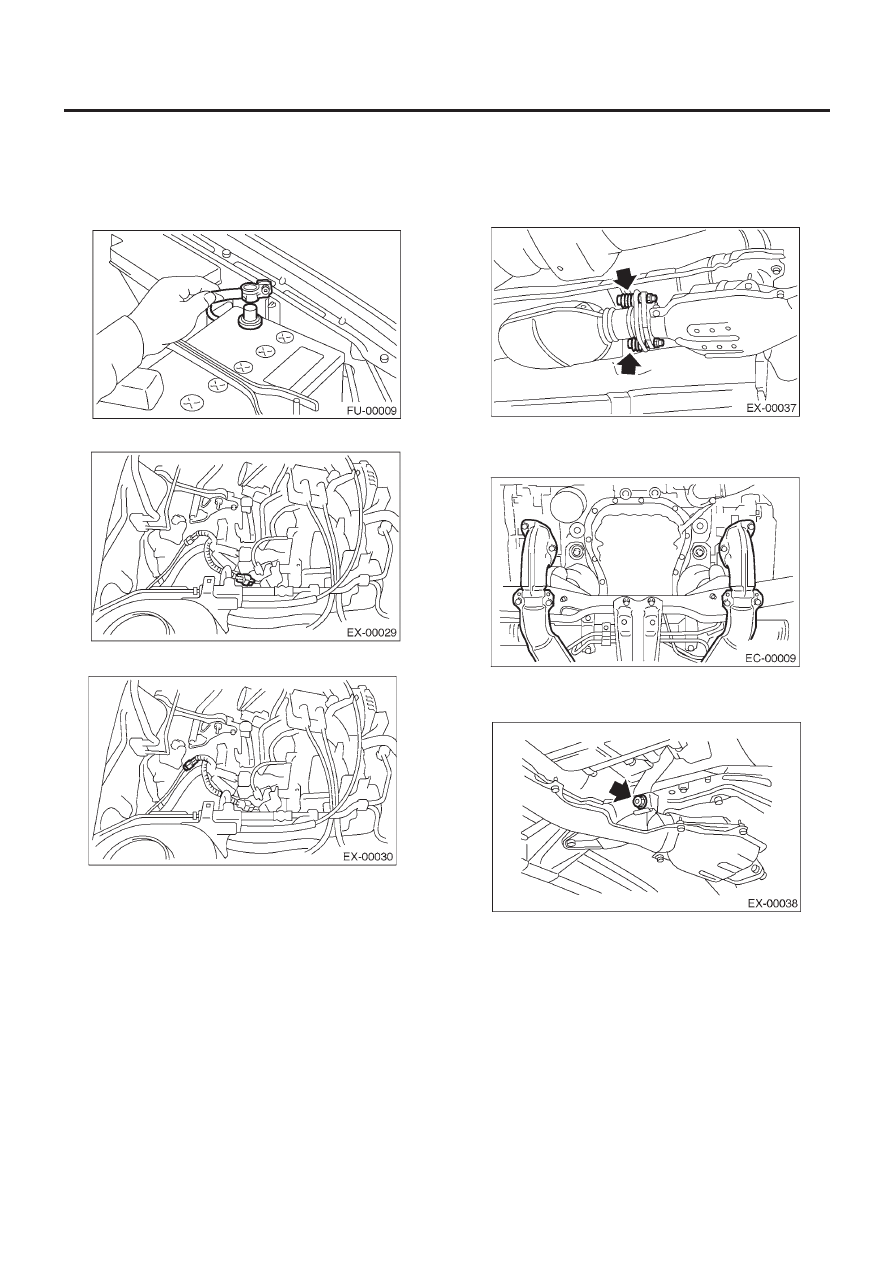

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор переднего датчика кислорода (A/F).

3) Отсоедините коннектор заднего датчика кислорода.

4) Поднимите автомобиль.
5) Разделите переднюю и центральную выхлопную трубу как
одно целое и заднюю выхлопную трубу.

ОСТОРОЖНО:
Осторожно, выхлопная труба горячая.

6) Снимите нижнюю крышку.
7) Снимите гайки, крепящие переднюю выхлопную трубу на
головках цилиндров.

8) Снимите болт, крепящий переднюю и центральную выхлоп-
ную трубу на подвесном кронштейне.

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-8

ВЫХЛОП

9) Снимите переднюю и центральную выхлопную трубу с ав-
томобиля как одно целое.

ОСТОРОЖНО:
• При демонтаже следите за тем, чтобы передняя и цен-
тральная выхлопная труба не упала, т.к. она довольно
тяжелая.
• После демонтажа передней и центральной выхлопной
трубы не давите сильно на заднюю выхлопную трубу.

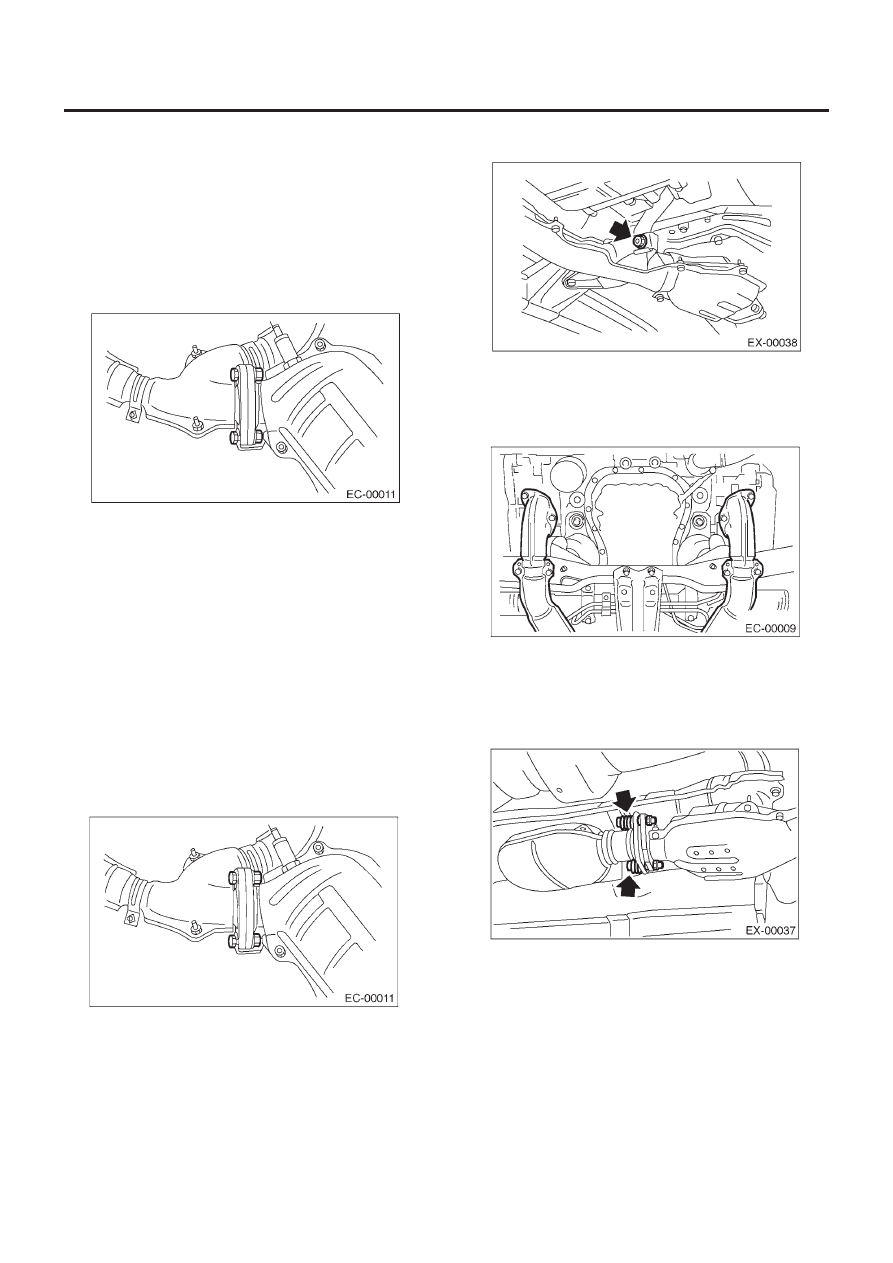

10) Отделите переднюю выхлопную трубу от центральной вы-
хлопной трубы.

11) Снимите передний датчик кислорода (A/F) и задний дат-
чик кислорода. <См. FU(H4SO)-40, ДЕМРНТАЖ, передний
датчик кислорода (A/F).> и <См. FU(H4SO)-42, ДЕМОНТАЖ,
Задний датчик кислорода.>

B:  УСТАНОВКА

1) Установите передний датчик кислорода (A/F) и задний дат-
чик кислорода. <См. FU(H4SO)-40, Установка, Передний дат-
чик кислорода (A/F).> и <См.FU(H4SO)-42,    УСТАНОВКА,
Задний датчик кислорода.>
2) Подсоедините переднюю выхлопную трубу к центральной
выхлопной трубе.

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

Момент затяжки:

30 Н•м (3.1 кгс-м, 22.4 ft-lb)

3) Установите переднюю и центральную выхлопную трубу на
автомобиль.

4) Временно затяните болт, крепящий переднюю и централь-
ную выхлопную трубу на подвесном кронштейне.

5) Затяните гайки, крепящие переднюю выхлопную трубу на
головках цилиндров.

Момент затяжки:

30 Н•м (3.1 кгс-м, 22.4 ft-lb)

6) Установите нижнюю крышку.
7) Затяните болты, прикрепляющие переднюю и центральную
выхлопную трубу  к задней выхлопной трубе.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SO)-9

ВЫХЛОП

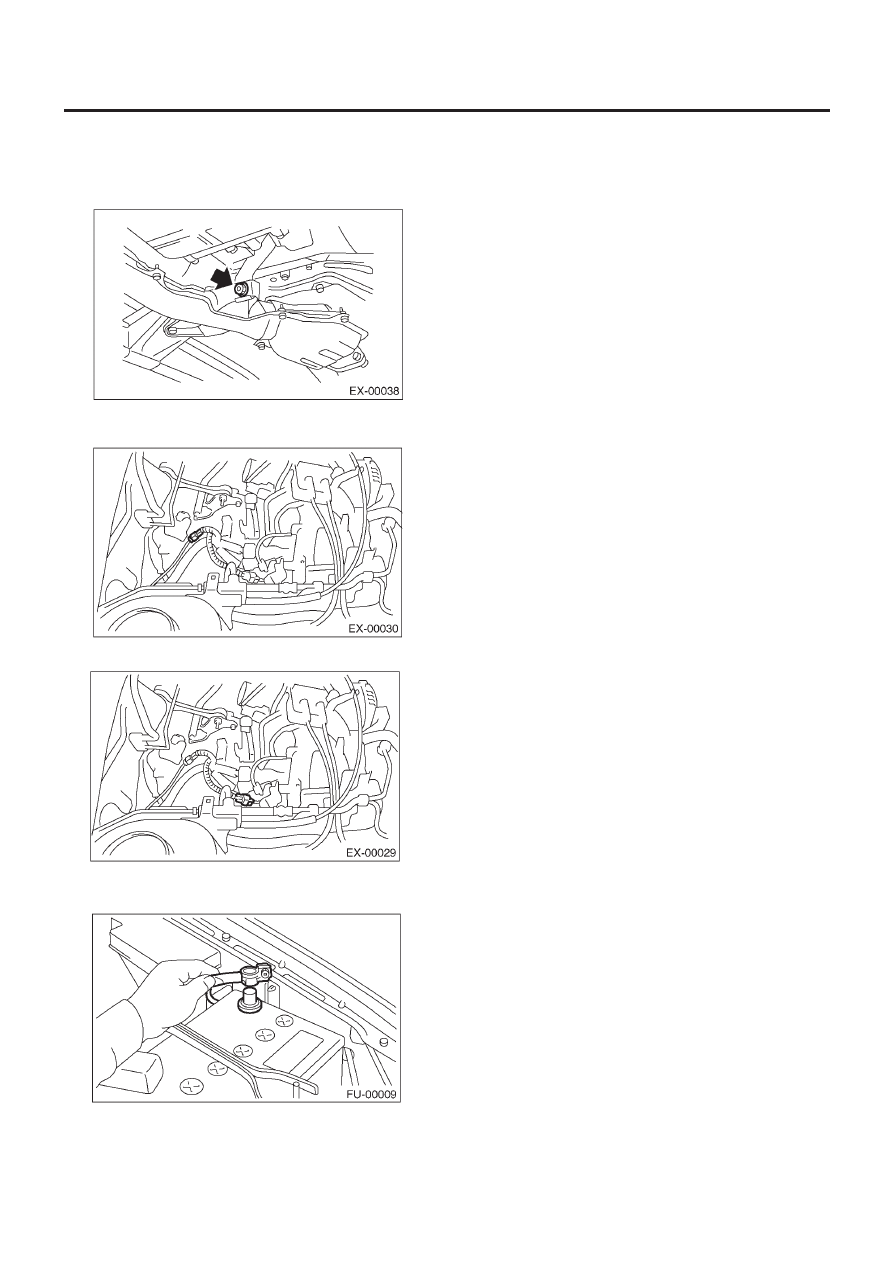

8) Затяните болт, крепящий переднюю и центральную вы-
хлопную трубу на подвесном кронштейне.

Момент затяжки:

35 Н•м (3.6 кгс-м, 26.0 ft-lb)

9) Опустите автомобиль.
10)Подсоедините коннектор заднего датчика кислорода.

11) Подсоедините коннектор переднего датчика кислорода (A/F).

12) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
