ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-22

МЕХАНИКА

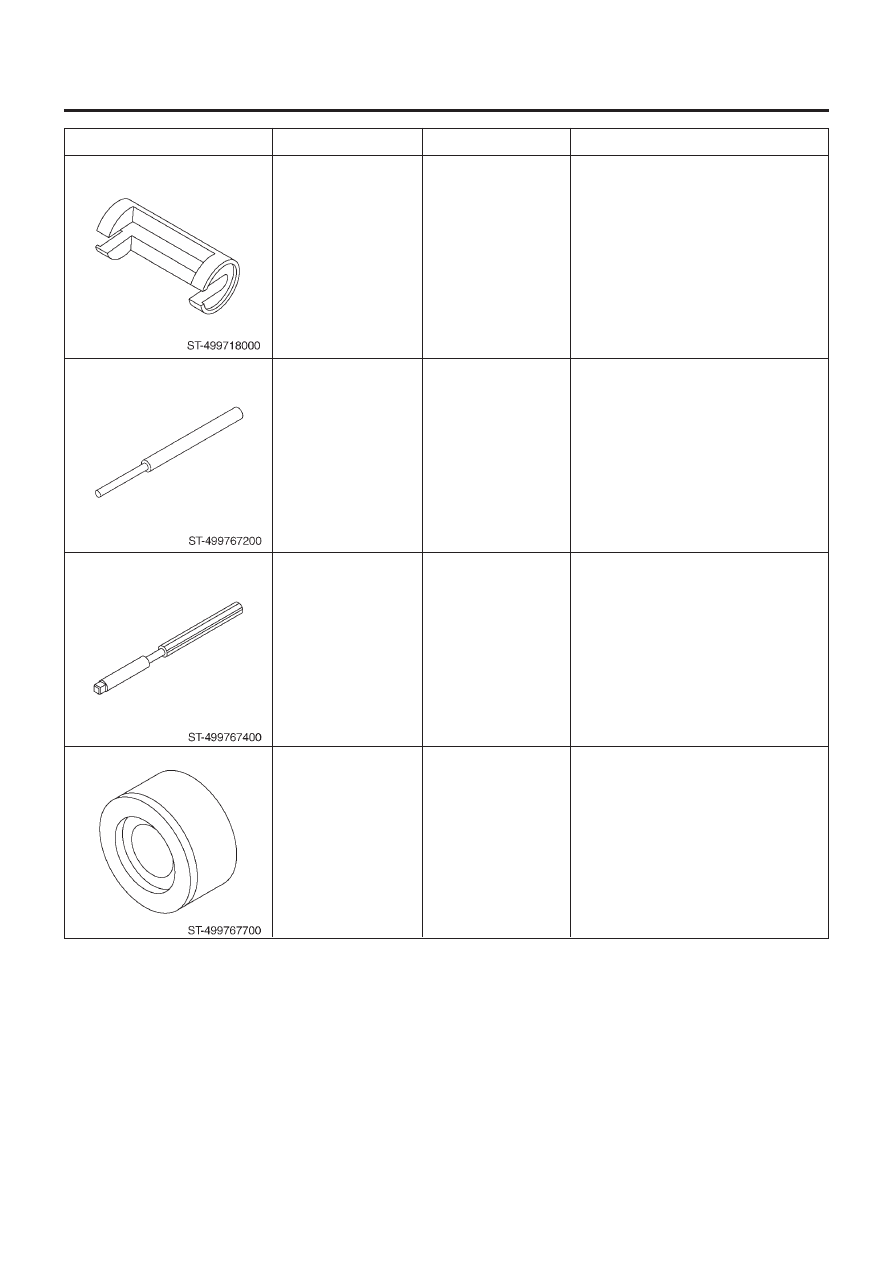

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499718000

499767200

499767400

499767700
(Сторона впуска)
499767800
(Сторона выпуска)

СЪЕМНИК ПРУЖИНЫ
КЛАПАНА

СЪЕМНИК
НАПРАВЛЯЮЩЕЙ
КЛАПАНА

РАСШИРИТЕЛЬ
НАПРАВЛЯЮЩЕЙ
КЛАПАНА

РЕГУЛЯТОР
НАПРАВЛЯЮЩЕЙ
КЛАПАНА

Используется для демонтажа и установки
пружины клапана.

Используется для демонтажа
направляющих клапана.

Используется для расширения
направляющих клапана.

Используется для установки
направляющей клапана.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-23

МЕХАНИКА

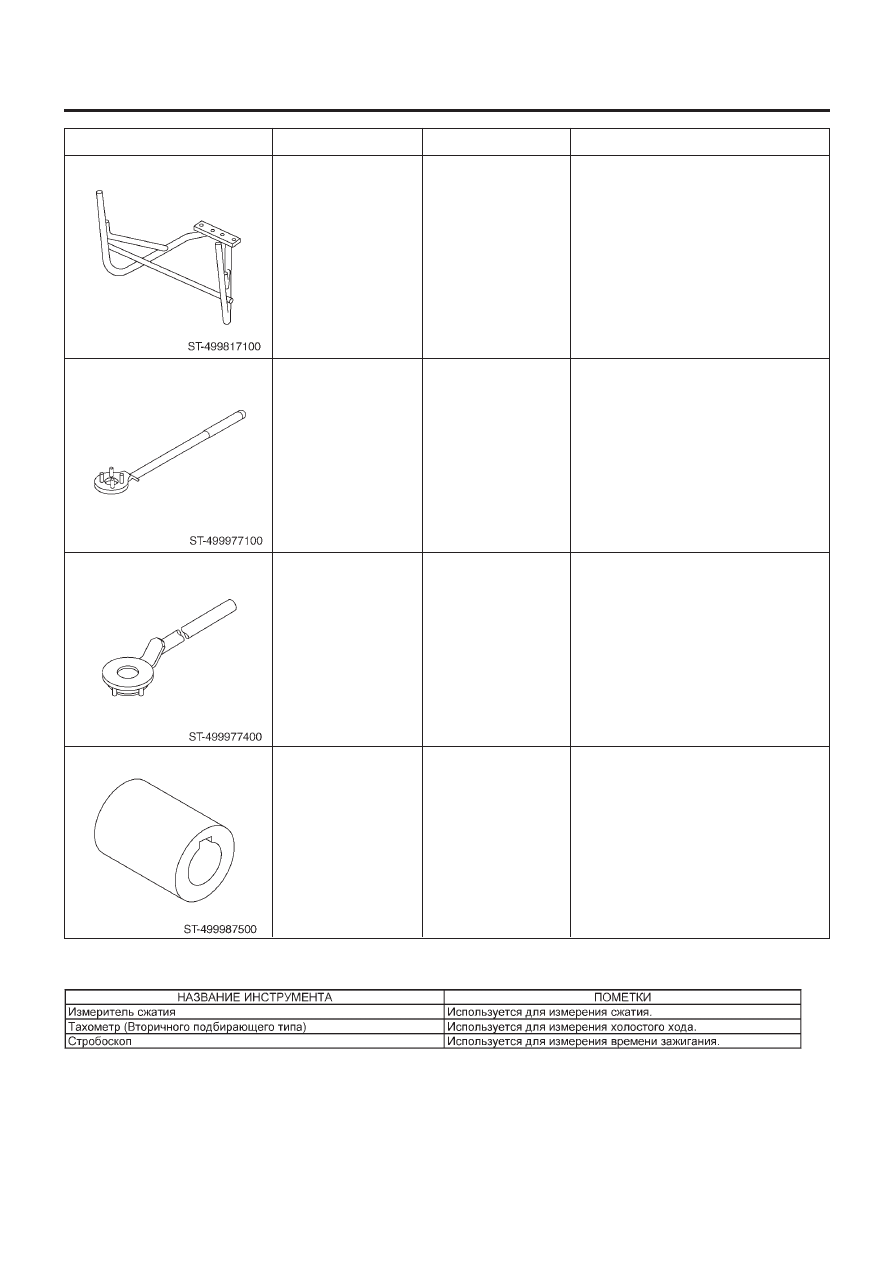

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499817100

499977100

499977400

499987500

ДВИГАТЕЛЬНЫЙ
СТЕНД

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ ШКИВА
КОЛЕНВАЛА

ГНЕЗДО КОЛЕНВАЛА

• Используется для разборки и сборки
двигателя.
• Используется с АДАПТЕРОМ
ДВИГАТЕЛЬНОГО СТЕНДА RH
(498457000) и LH (498457100).

Используется для остановки вращения
шкива коленвала при ослаблении и
затягивании болтов шкива коленвала.
(модель2.5 L)

Используется для остановки вращения
шкива коленвала при ослаблении и
затягивании болтов шкива коленвала.
(модель2.0 L)

Используется для вращения коленвала.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-24

МЕХАНИКА

E:  ПРОЦЕДУРА

Следующие сервисные процедуры возможно произвести без
съема двигателя с автомобиля, однако процедуры, описан-
ные в данном разделе, основаны на условии, что двигатель
снимается с автомобиля.
• Клиновидный ремень
• Зубчатый ремень
• Устройство коромысла клапана
• Распредвал
• Головка цилиндра

СЖАТИЕ

ME(H4SO)-25

МЕХАНИКА

2. Сжатие

A:  ОСМОТР

ОСТОРОЖНО:
После прогрева двигатель становится очень горячим.
Следите за тем, чтобы не обжечься во время измерений.

1) После прогрева двигателя поверните зажигание в положе-
ние OFF.
2) Убедитесь, что аккумулятор полностью заряжен.
3) Снизьте давление топлива. <См. FU(H4SO)-47,СНИЖЕНИЕ
ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
4) Снимите свечи зажигания. <См. IG(H4SO)-5, ДЕМОНТАЖ,
Свечи зажигания.>
5) Полностью откройте клапан дросселя.
6) Проверьте мотор стартера на предмет удовлетворитель-
ной работы и показателей..

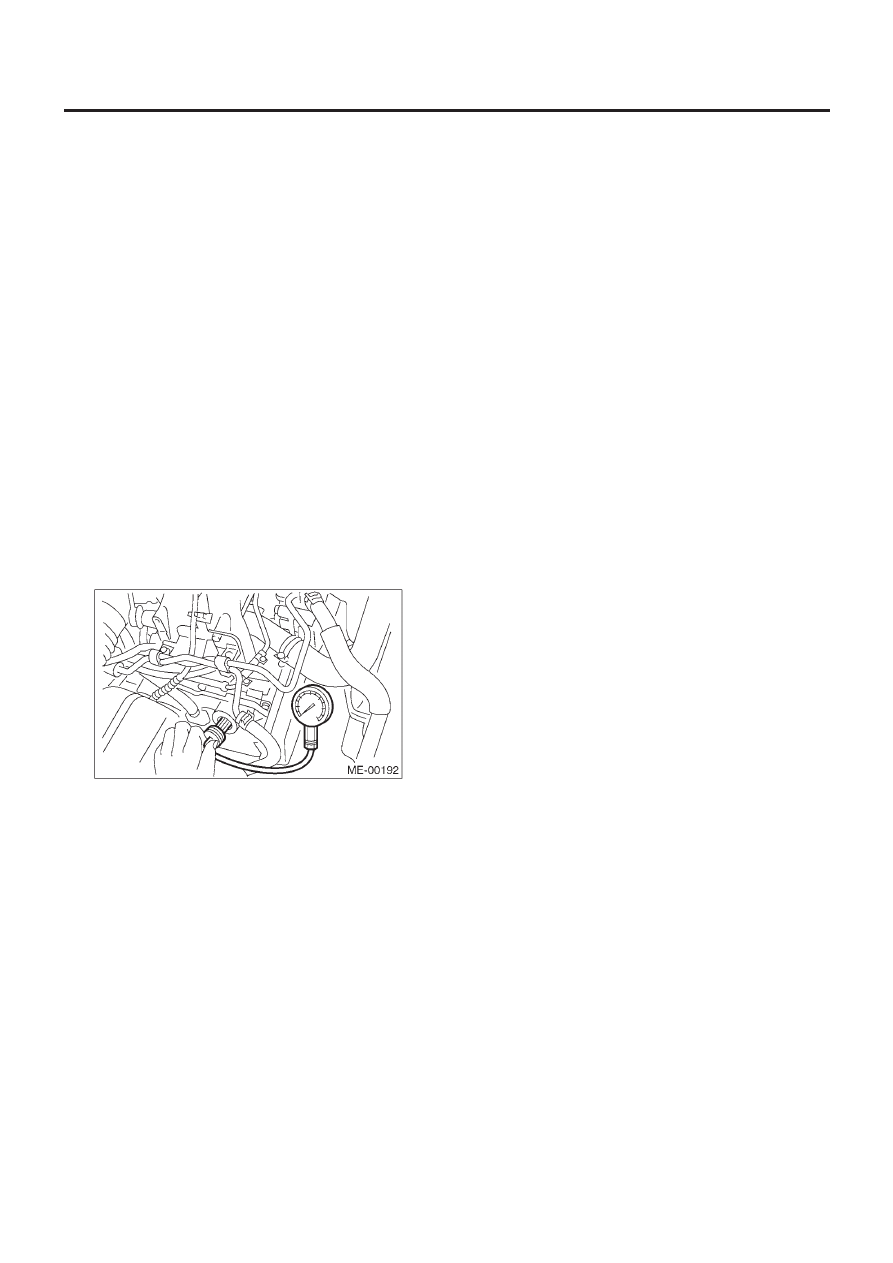

7) Плотно прижмите измеритель сжатия к гнезду свечи зажи-
гания.

ПРИМЕЧАНИЕ:
При использовании измерителя сжатия ввертного типа, дли-
на винта (вставленного в гнездо свечи зажигания цилиндра)
должна быть менее 18 мм (0.71 in).

8) Прокрутите двигатель посредством мотора стартера, за-
тем считайте максимальный показатель с измерителя, когда
стрелка станет неподвижной.

9) Произведите, по крайней мере, два замера на каждый ци-
линдр и проверьте правильность значений.

Сжатие (350 об/мин и полностью открытый дроссель):

Стандарт:

1,275 кПа(13.0кгс/см

2

, 185psi)

Предел:

1,020 кПа (10.4 кгс/см

2

, 148 psi)

Разница между цилиндрами;

49 кПа (0.5 кгс/см

2

, 7 psi), или менее
