ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-14

МЕХАНИКА

7.  КРЕПЛЕНИЕ ДВИГАТЕЛЯ

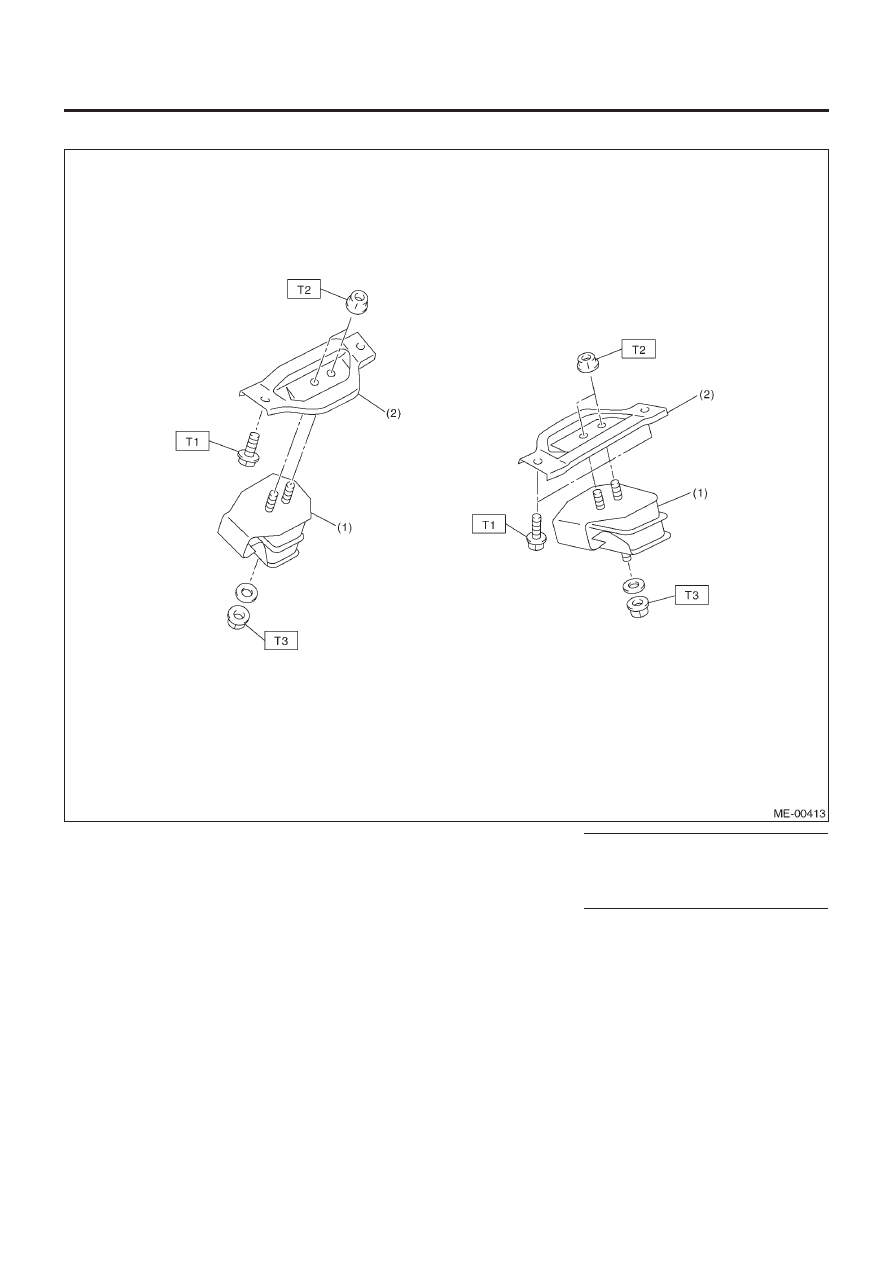

(1) Передняя брекерная резина

(2) Передний  крепежнаый  кронштейн  дви-

гателя

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   35 (3.6,25.8)
T2:   42 (4.3,31.0)
T3:   85 (8.7,63)

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-15

МЕХАНИКА

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
• Все части должны быть тщательно вычищены, при это осо-
бое внимание следует уделять масляным каналам двигателя,
поршням и подшипникам.

• Вращающиеся и скользящие части, такие как поршень,
подшипник и коробка, должны покрываться маслом перед
сборкой.
• Следите за тем, чтобы масло, смазка или охладитель не по-
падали на зубчатый ремень, диск сцепления и маховик.
• Все демонтированные детали, в случае их дальнейшего ис-
пользования, должны быть установлены в их изначальных по-
зициях и направлениях.
• Болты, гайки и шайбы должны заменяться на новые, как это
указано.
• Даже если все необходимые осмотры были проведены за-
ранее, делайте повторные проверки при сборочной работе.
• Снимайте и устанавливайте двигатель в местах, где цепные
тали, подъемные устройства и т.д. находятся в постоянном
доступе.
• Следите за тем, чтобы не повреждать крашеные поверхно-
сти панелей кузова инструментом или пятнами, а окна—охла-
дителем или маслом. Накрывайте крылья для их защиты, как
это указано.
• До начала работы приготовьте следующее: инструмент,
тряпки, посуду для сбора охладителя и масла, проволочные
канаты, цепные тали, трансмиссионные домкраты и т.д.
• Поднимайте и опускайте автомобиль, когда это требуется.
Следите за фиксацией правильных положений.

D:  ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

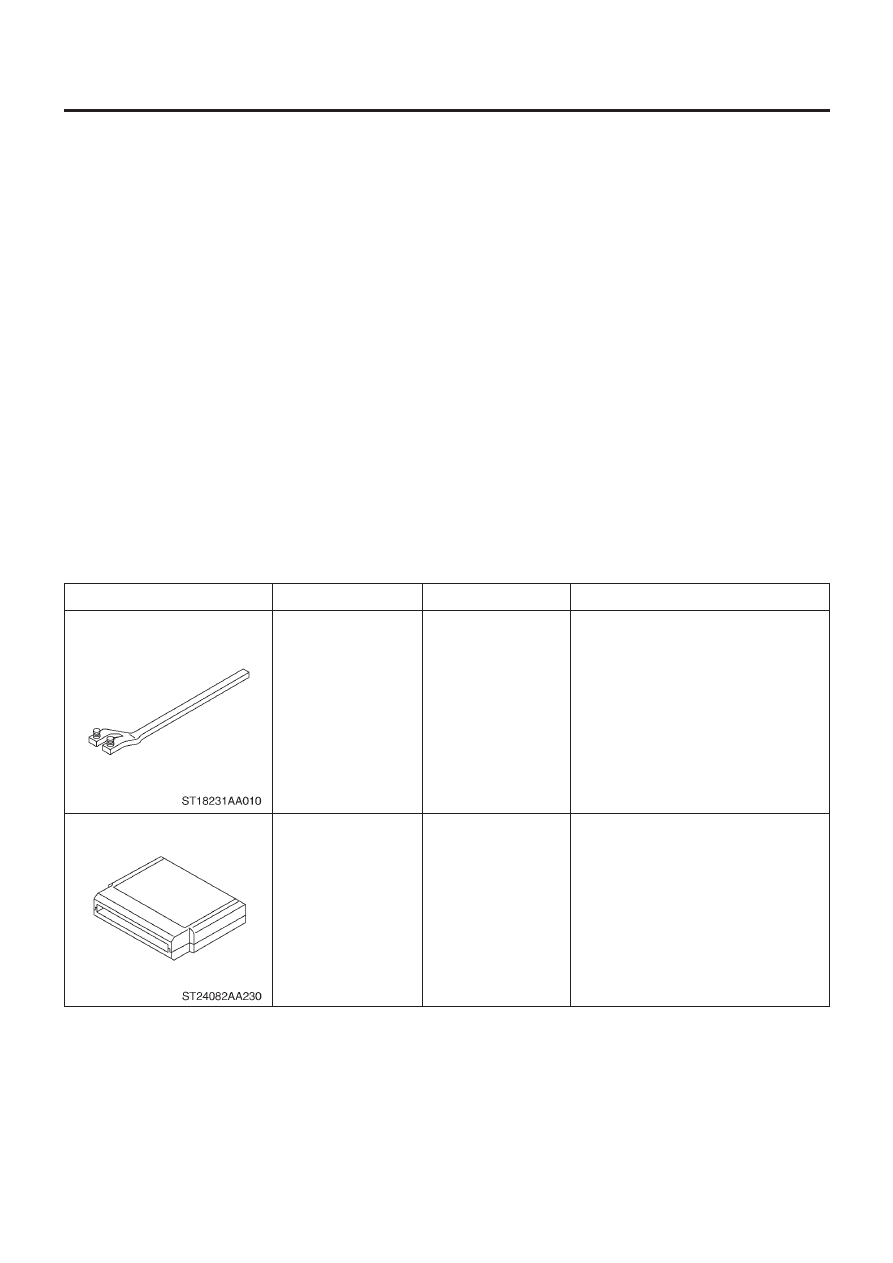

18231AA010

24082AA230
(Новый инструмент)

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА

КАРТРИДЖ

• Используется для демонтажа и
установки звездочки распредвала.
(сторона LH)
• Также может использоваться  КЛЮЧ
ЗВЕЗДОЧКИ РАСПРЕДВАЛА (499207100).

Устранение неполадок для электрических
систем.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-16

МЕХАНИКА

ИЛЛЮСТРАЦИЯ

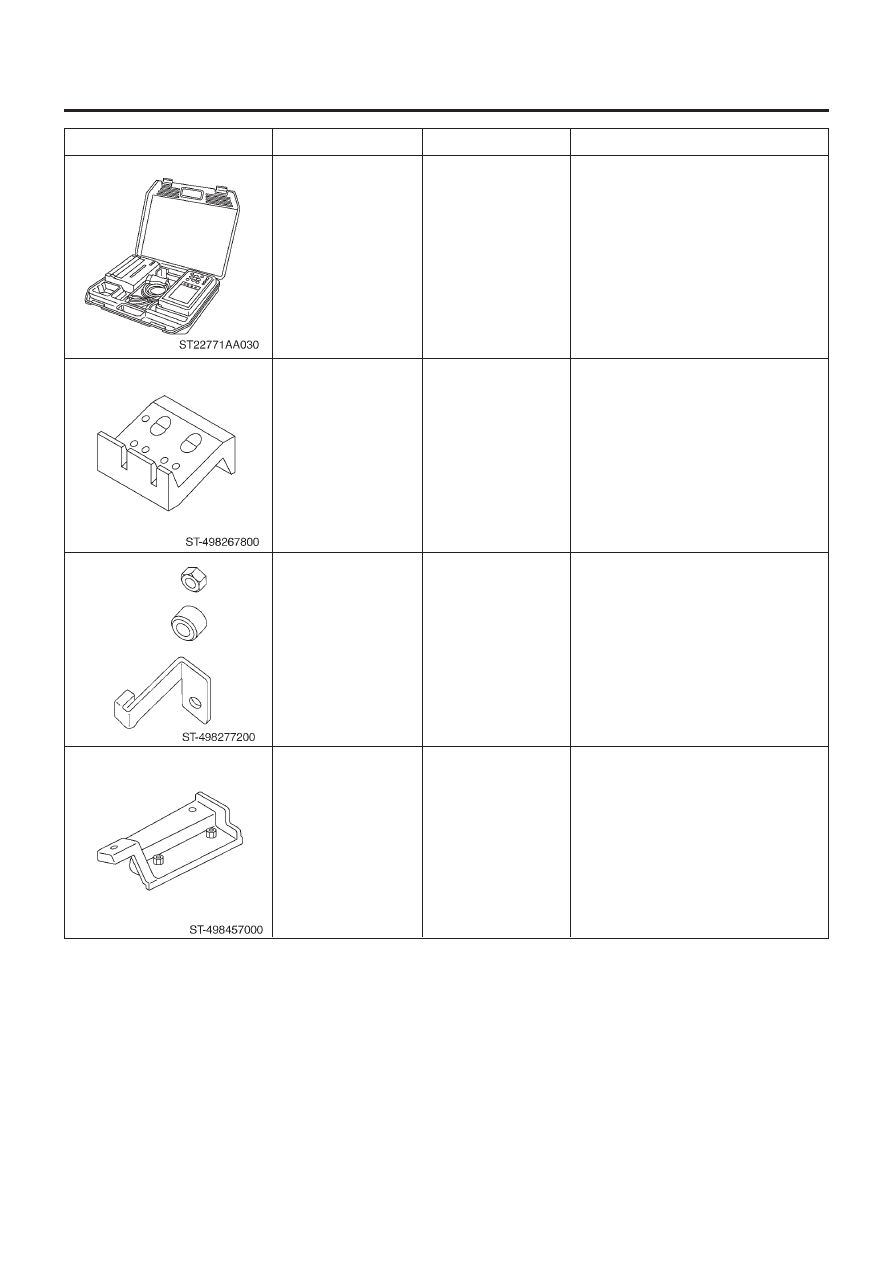

НОМЕР ИНСТРУМЕНТА

22771AA030

498267800

498277200

498457000

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

СТОЛ ДЛЯ ГОЛОВКИ
ЦИЛИНДРА

СТОППЕРНЫЙ НАБОР

АДАПТЕР
ДВИГАТЕЛЬНОГО
СТЕНДА RH

Устранение неполадок для электрических
систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

Используется для замены направляющих
клапанов.
Используется для демонтажа и установки
клапанных пружин.

Используется для установки
автоматической трансмиссии на
двигатель.

Используется с ДВИГАТЕЛЬНЫМ
СТЕНДОМ (499817000).

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-17

МЕХАНИКА

ИЛЛЮСТРАЦИЯ

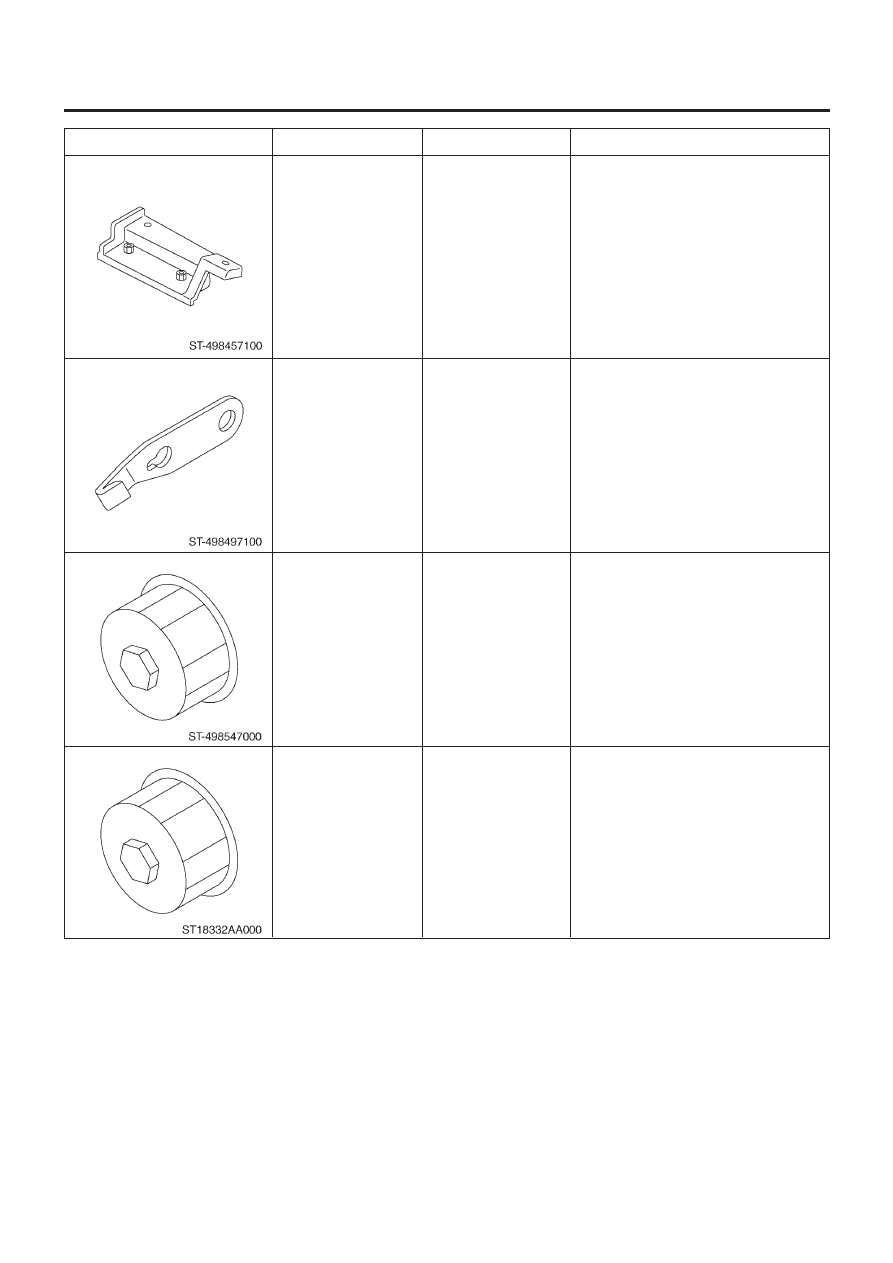

НОМЕР ИНСТРУМЕНТА

498457100

498497100

498547000

18332AA000

АДАПТЕР
ДВИГАТЕЛЬНОГО
СТЕНДА LH

СТОПОР КОЛЕНВАЛА

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

Используется с ДВИГАТЕЛЬНЫМ
СТЕНДОМ (499817000).

Используется для остановки вращения
маховика при ослаблении и затяжке болта
шкива коленвала и т.д.

Используется при демонтаже и установке
масляного фильтра. Для масляного
фильтра с внешним диаметром 80 мм
(3.15 in).

Используется при демонтаже и установке
масляного фильтра. Для масляного
фильтра с внешним диаметром 68 мм
(2.68 in).

ОПИСАНИЕ
