ОБЩЕЕ ОПИСАНИЕ
ME(H4SO)-10
МЕХАНИКА

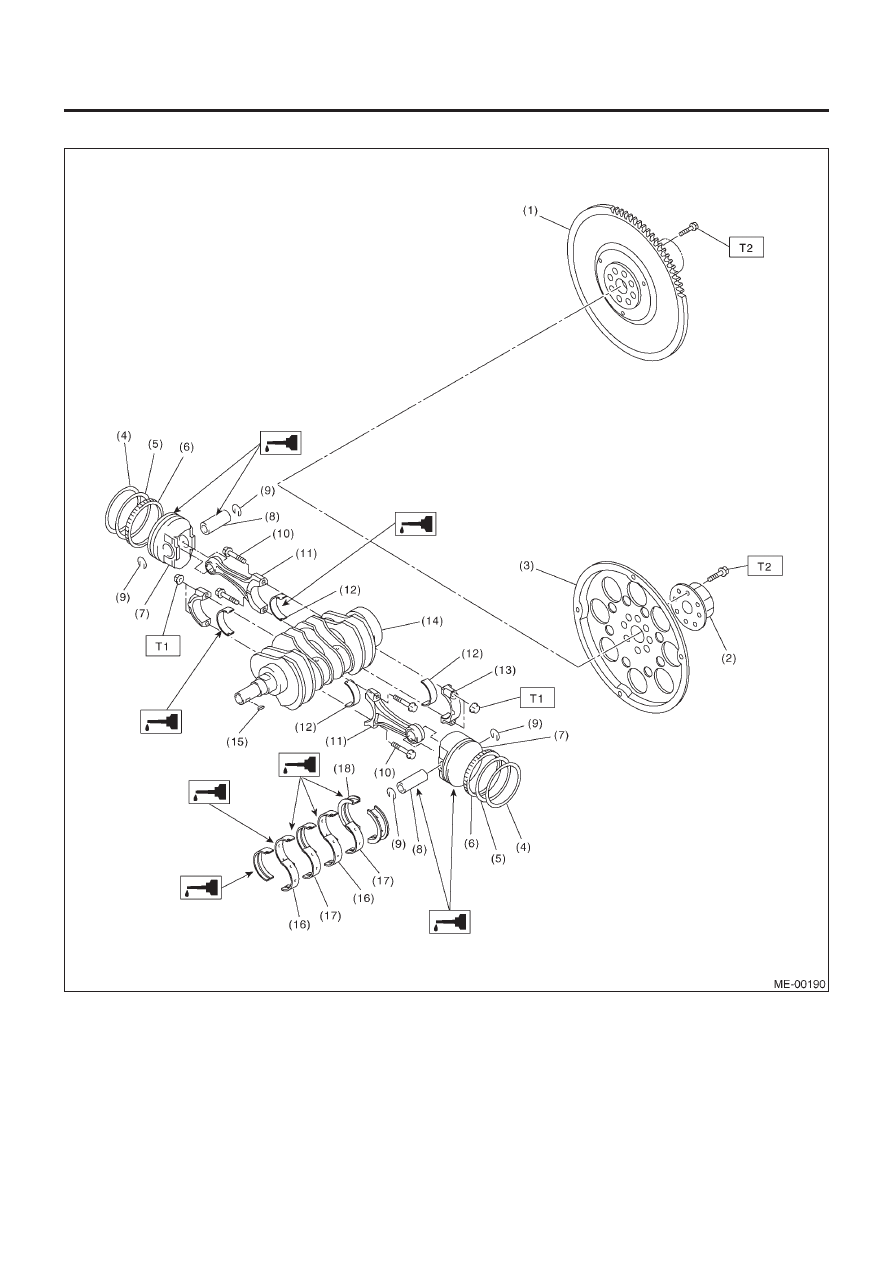

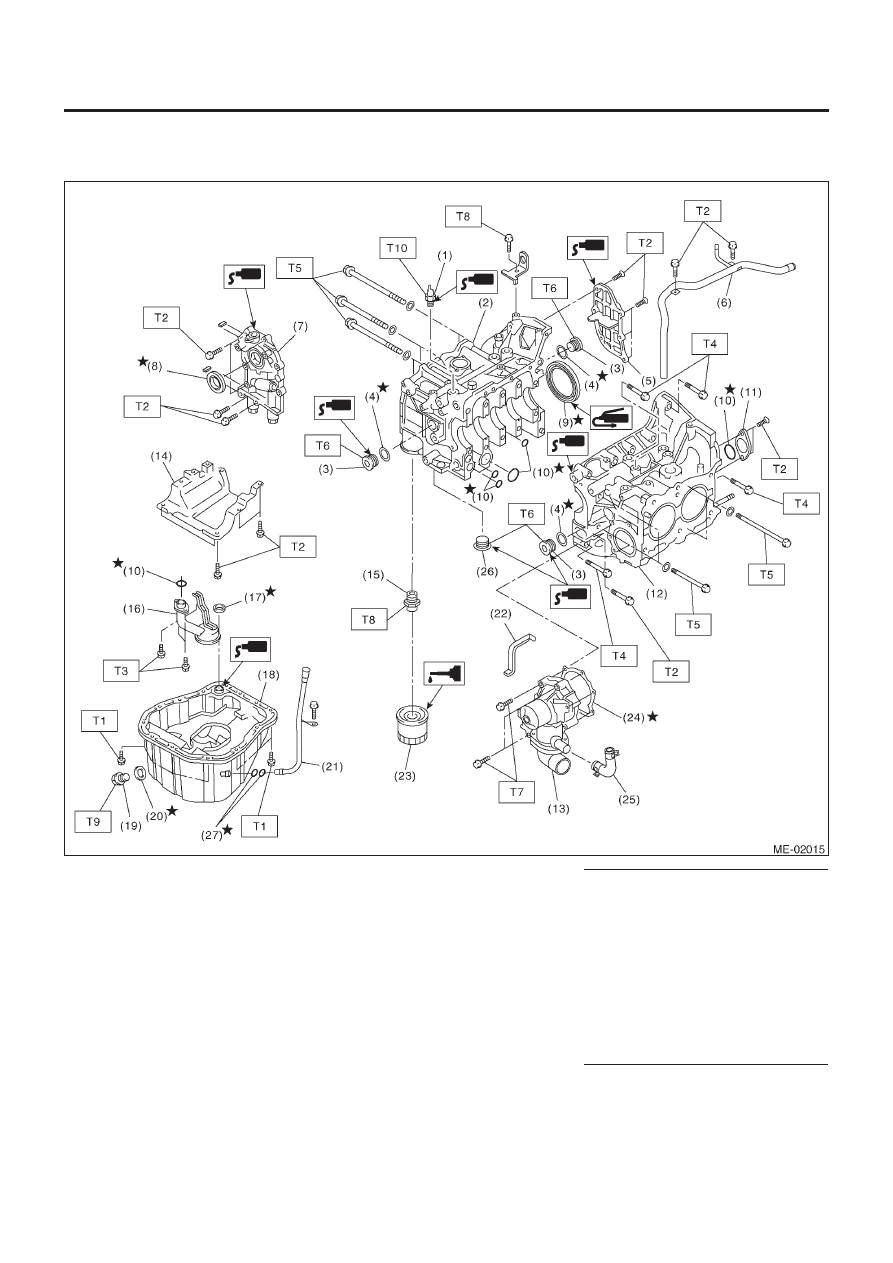

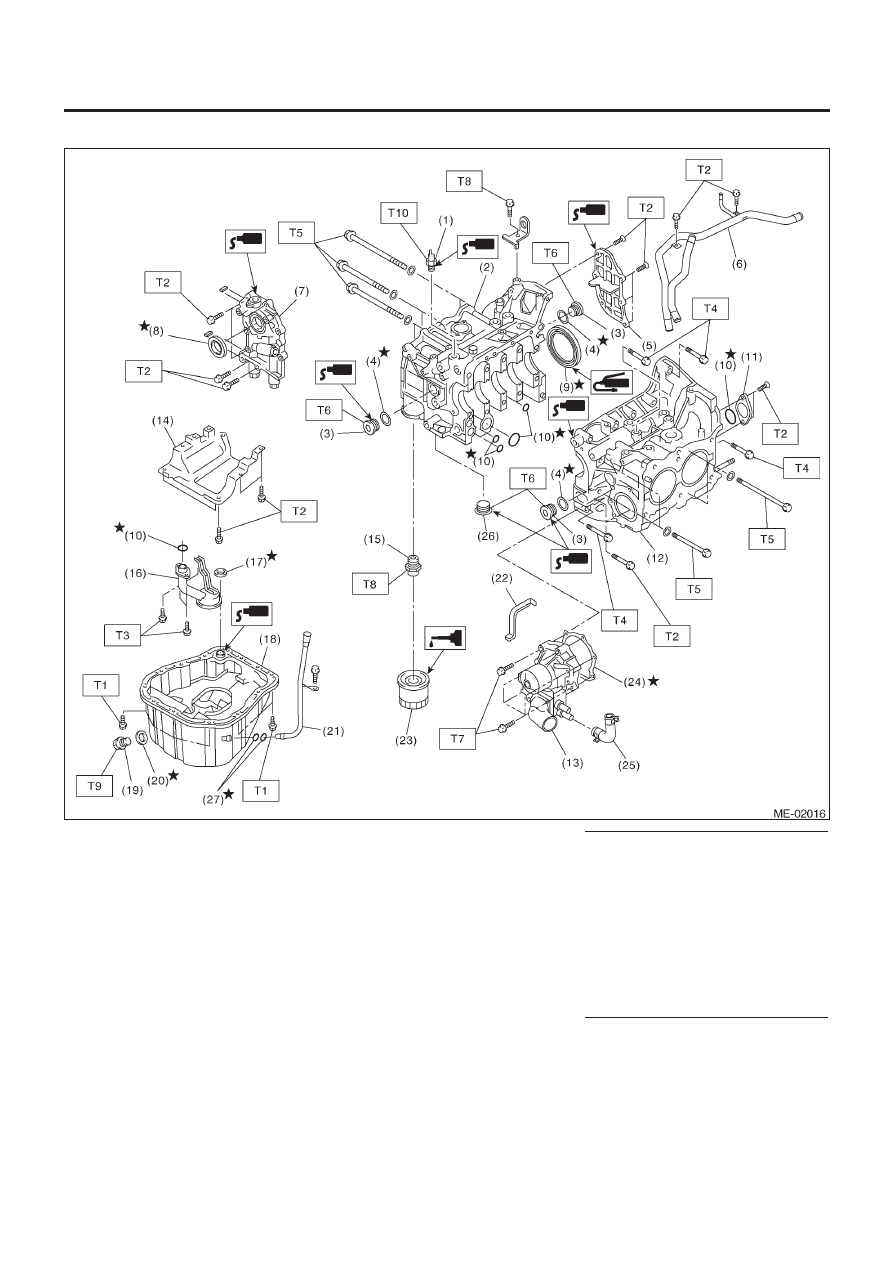

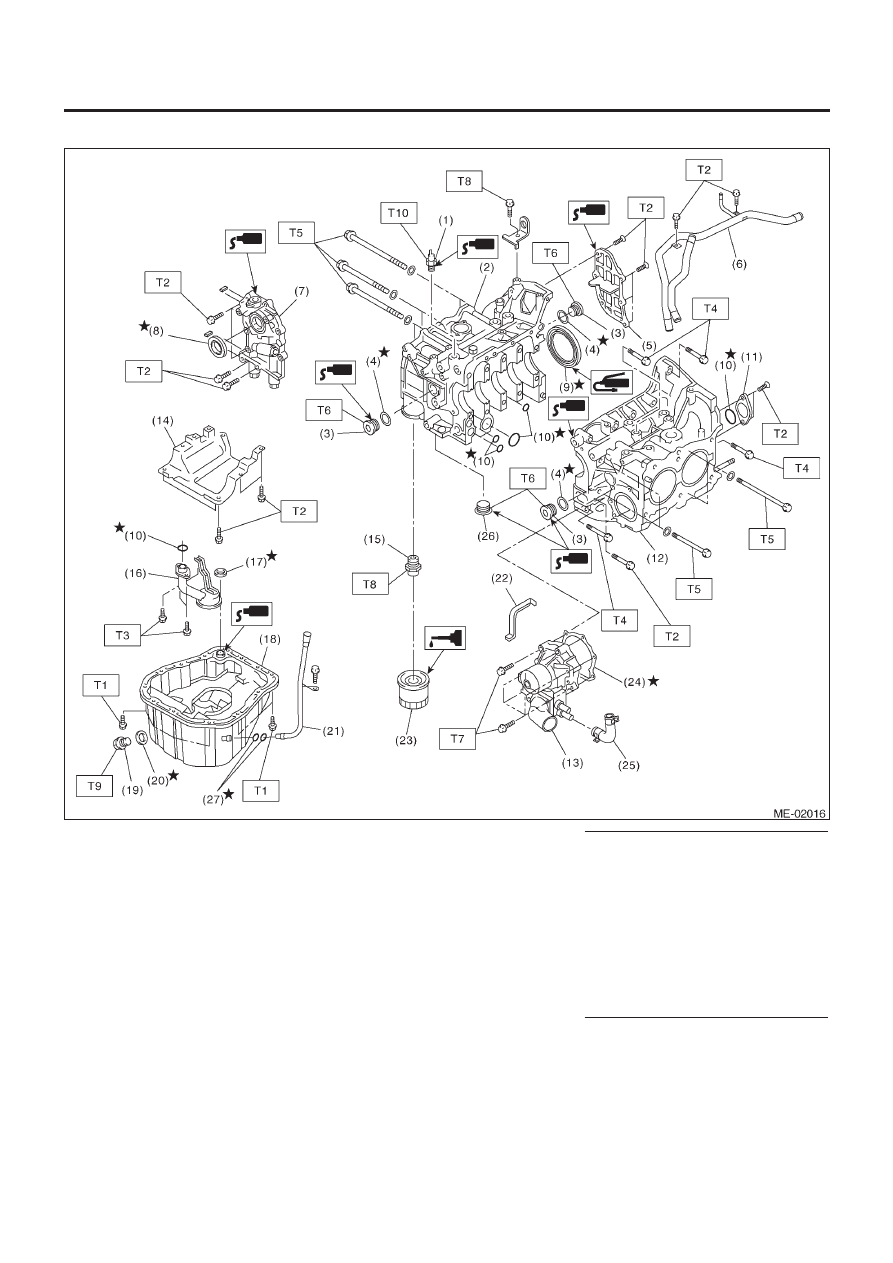

5. БЛОК ЦИЛИНДРОВ
• МОДЕЛЬ БЕЗ ОБОГРЕВАТЕЛЯ ATF
(1) Переключатель давления масла
(2) Блок цилиндра(RH)
(3) Заглушка сервисного отверстия
(4) Прокладка
(5) Крышка масляного сепаратора
(6) Обходная водяная трубка
(7) Масляный насос
(8) Передний сальник
(9) Задний сальник
(10) Кольцевой уплотнитель
(11) Крышка сервисного отверстия
(12) Блок цилиндра (LH)
(13) Водяной насос
(14) Пластина отражателя
(15) Коннектор масляного фильтра
(16) Масляная сетка
(17) Прокладка
(18) Поддон картера
(19) Сливная заглушка
(20) Металлическая прокладка
(21) Направляющая измерителя уровня
масла
(22) Уплотнитель водяного насоса
(23) Масляный фильтр
(24) Прокладка
(25) Шланг водяного насоса
(26) Заглушка
(27) Кольцевой уплотнитель
Момент затяжки: Н•м (кгс-м, ft-lb)
T1: 5 (0.5, 3.6)
T2: 6.4 (0.65, 4.7)
T3: 10 (1.0, 7.2)
T4: 25 (2.5, 18.1)
T5: <См. ME(H4SO)-73,
УСТАНОВКА,
Блок цилиндра.>
Т6:
70 (7.1, 50.6)
Т7:
Первый 12 (1.2, 8.7)
Второй 12 (1.2, 8.7)
Т8:
45 (4.6, 33.3)
Т9:
44 (4.5, 33)
Т10:
25 (2.5, 18.1)
