ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-10

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Зажим
(2) Шланг подачи топлива А
(3) Кронштейн топливного фильтра
(4) Держатель топливного фильтра
(5) Чашка топливного фильтра
(6) Топливный фильтр
(7) Шланг испарения
(8) Топливный демпферный клапан
(9) Шланг подачи топлива В
(10) Шланг возврата топлива

(11) Устройство топливной трубки
(12) Прокладка
(13) Шланг коробки A
(14) Коробка
(15) Пластина кронштейна коробки
(16) Подушка
(17) Расширитель кронштейна коробки
(18) Кронштейн задней коробки
(19) Возвратный шланг двустороннего

клапана

(20) Двусторонний клапан
(21) Сливной шланг двустороннего клапана А
(22) Коннектор
(23) Сливной шланг В двустороннего клапана
(24) Зажим
(25) Кронштейн передней коробки

Момент затяжки: Н•м (кгс-м, ft-lb)

T:  23 (2.3,

17.0)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-11

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

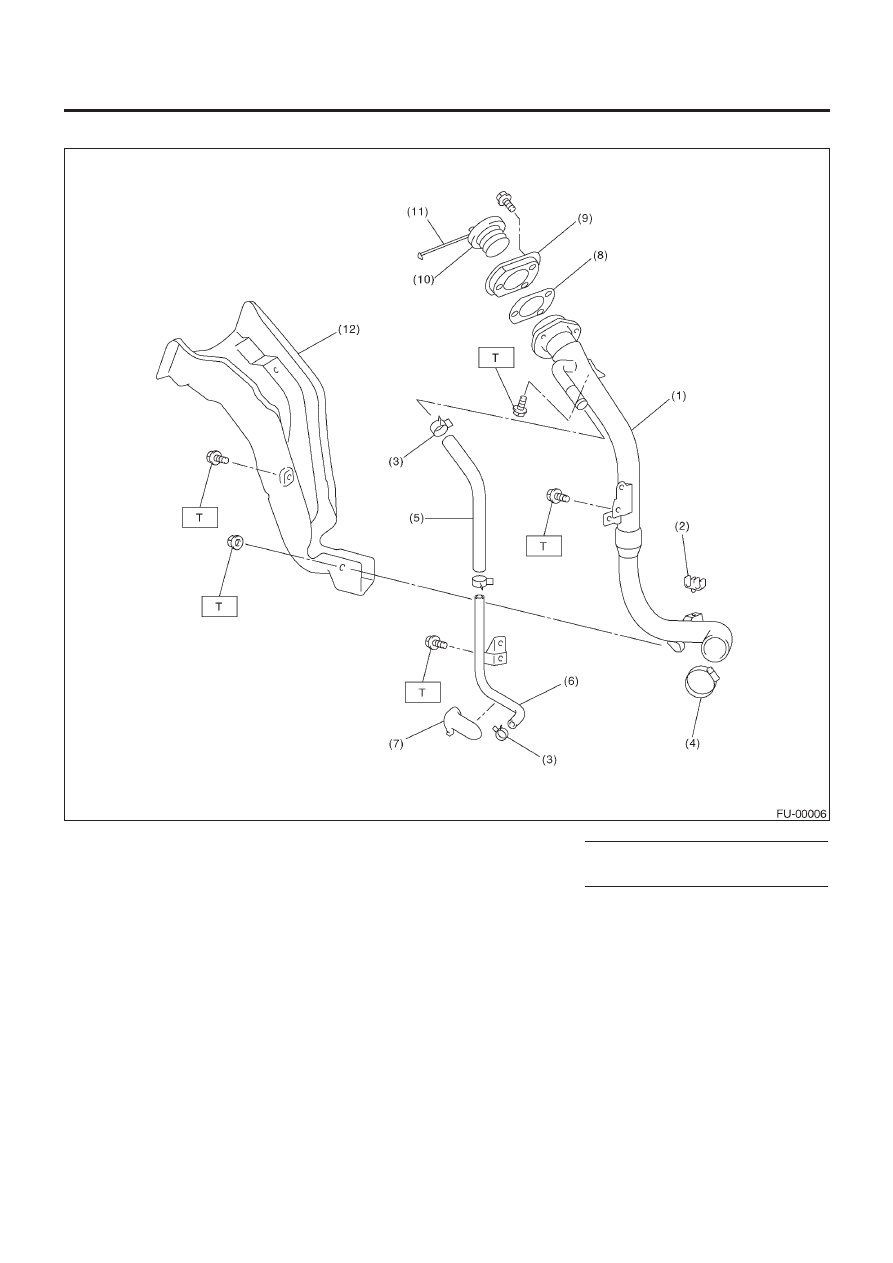

6.  ЗАЛИВНОЙ ТОПЛИВОПРОВОД

(1) Устройство трубки топливопровода
(2) Держатель шланга испарения
(3) Зажим
(4) Зажим
(5) Шланг вентиляции
(6) Трубка вентиляции

(7) Держатель трубки вентиляции
(8) Уплотнитель заливной горловины
(9) Кольцо заливной горловины
(10) Крышка заливной горловины
(11) Тросик крышки заливной горловины
(12) Протектор заливного топливопровода

Момент затяжки: Н•м кгс-м, ft-lb)

T:

7.5 (0.76, 5.5)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-12

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• Во время работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.
• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.

• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
• Размещайте знаки «НЕ ЗАЖИГАТЬ ОГОНЬ» рядом с местом
работы.
• Внимательно следите за тем, чтобы не пролить топливо на пол.

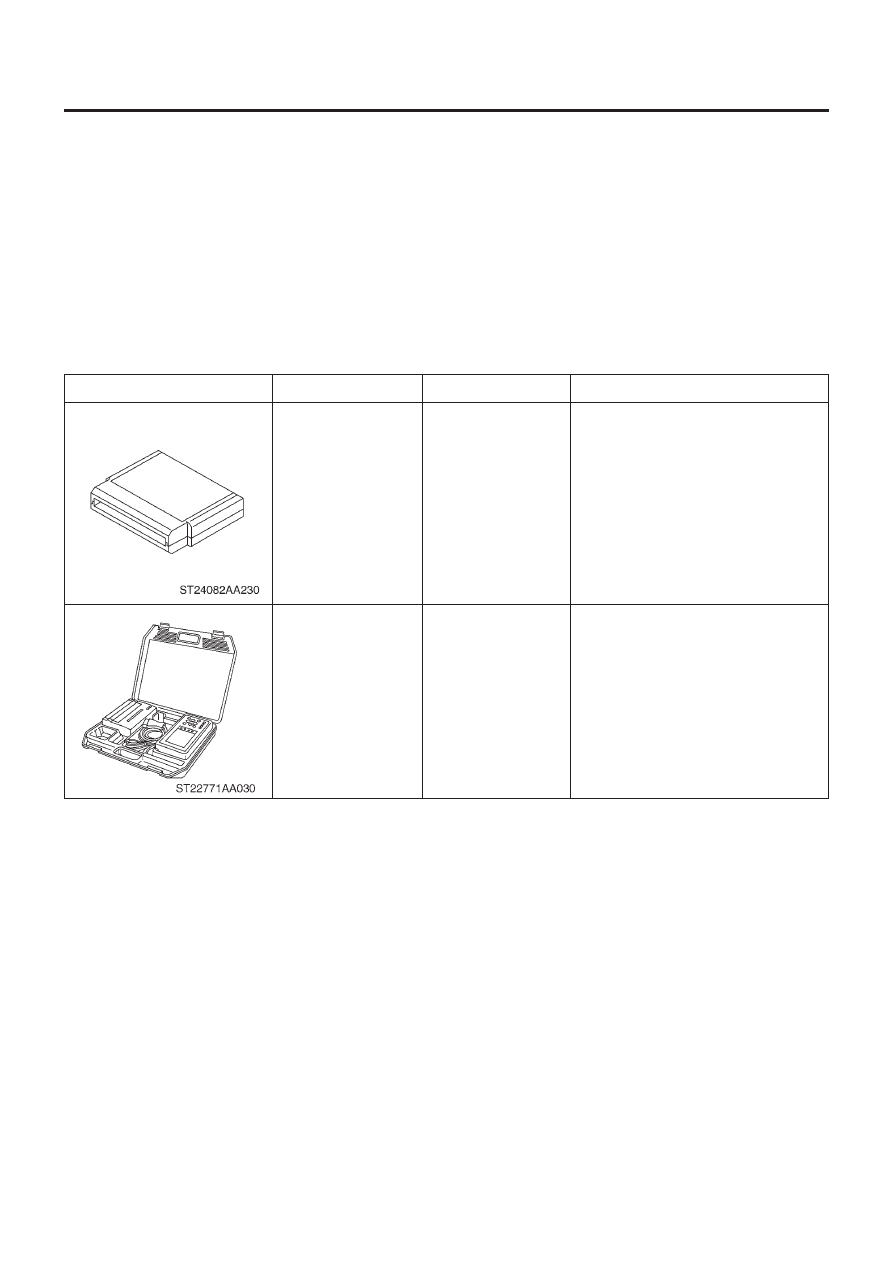

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230
(Новый инструмент)

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Поиск неполадок электрической системы.

Поиск неполадок электрической системы.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ

ДРОССЕЛЬ

FU(H4SO)-13

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

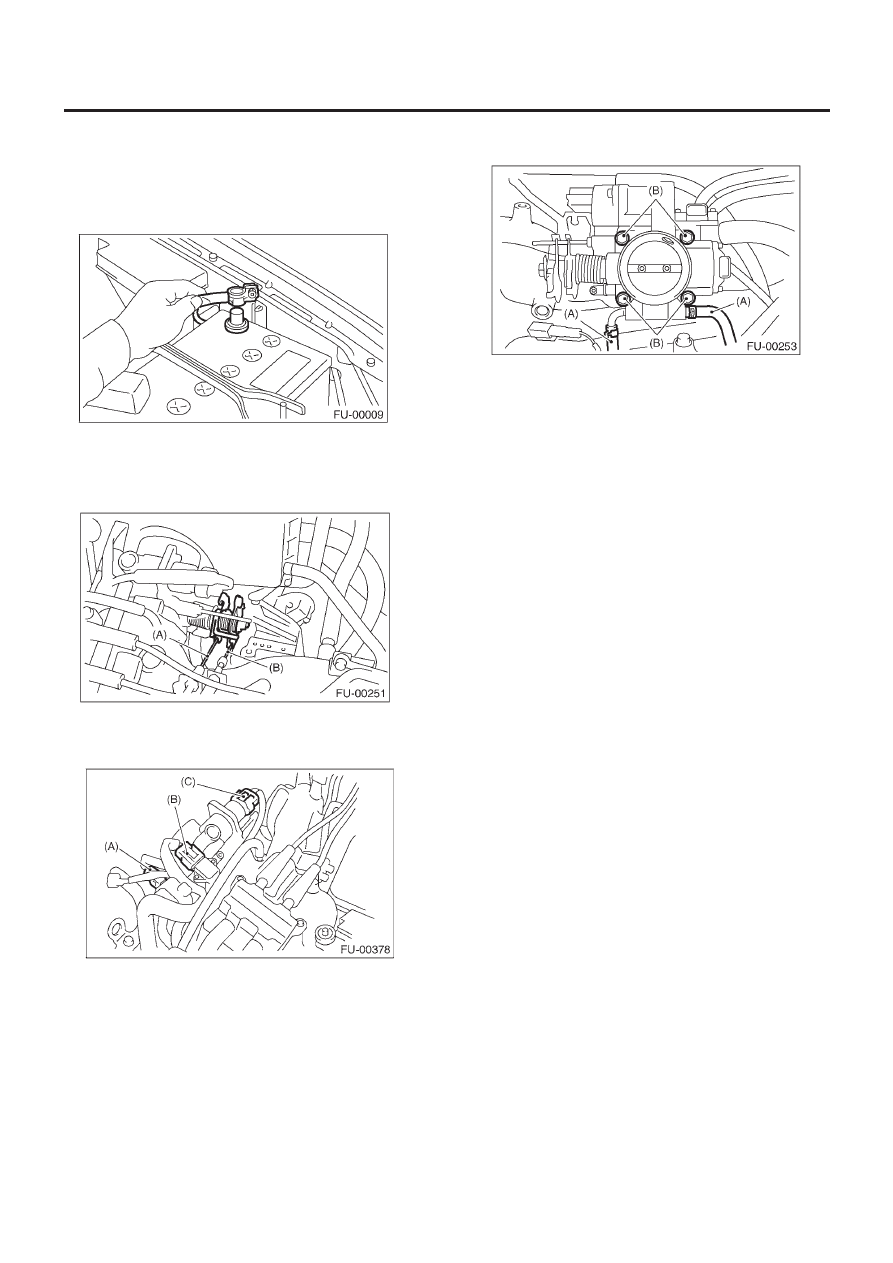

2. Дроссель

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите воздушный фильтр.   <См. IN(H4SO)-6, Демонтаж,
Воздушный фильтр.>
3) Отсоедините трос акселератора (A).
4) Отсоедините трос круиз-контроля (B) (на моделях с круиз-
контролем).

5) Отсоедините коннекторы от соленоидного воздушного
клапана контроля холостого хода, датчика положения дрос-
селя и датчика абсолютного давления коллектора.

(A) Датчик положения дросселя
(B) Датчик абсолютного давления коллектора
(C) Соленоидный клапан управления воздухом холостого хода

6) Отсоедините шланги охладителя двигателя (A) от дросселя.

7) Снимите болты (B), крепящие дроссель на впускном колле-
кторе.

B:  УСТАНОВКА

1) Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Замените прокладку на новую.

Момент затяжки

КОРПУС ДРОССЕЛЯ

22 Н•м (2.2 кгс-м, 15.9 фт-фн)

2) Отрегулируйте свободный ход троса акселератора.  <См.
SP(H4SO)-7, РЕГУЛИРОВКА, Педаль акселератора.>
