Subaru Forester (2004 год). Руководство - часть 26

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-6

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

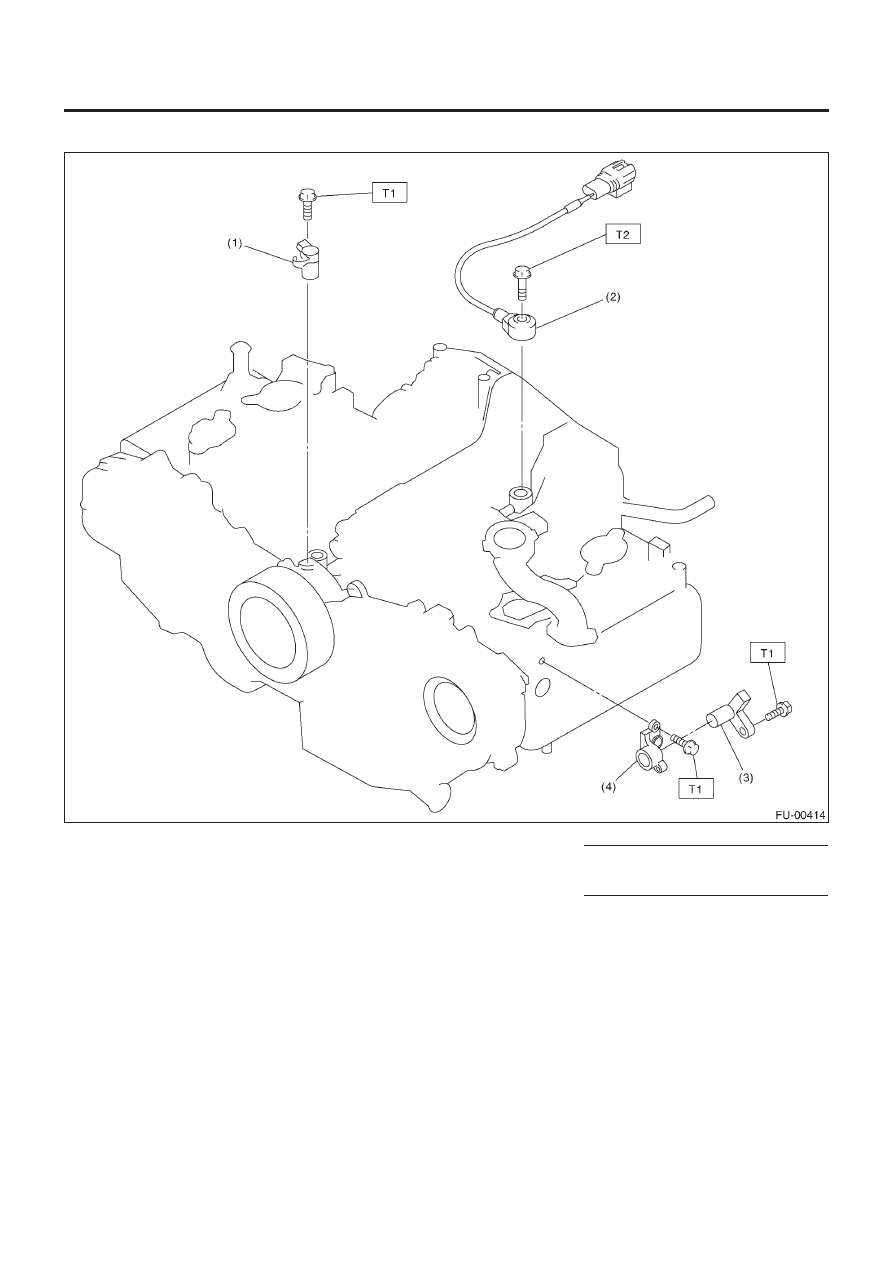

3. ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА, РАСПРЕДВАЛА И ДЕТОНАЦИИ

(1) Датчик положения коленвала
(2) Датчик детонации

(3) Датчик положения распредвала
(4) Суппорт датчика положения распредвала

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6.4 (0.65, 4.7)

T2:

24 (2.4, 17.4)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-7

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

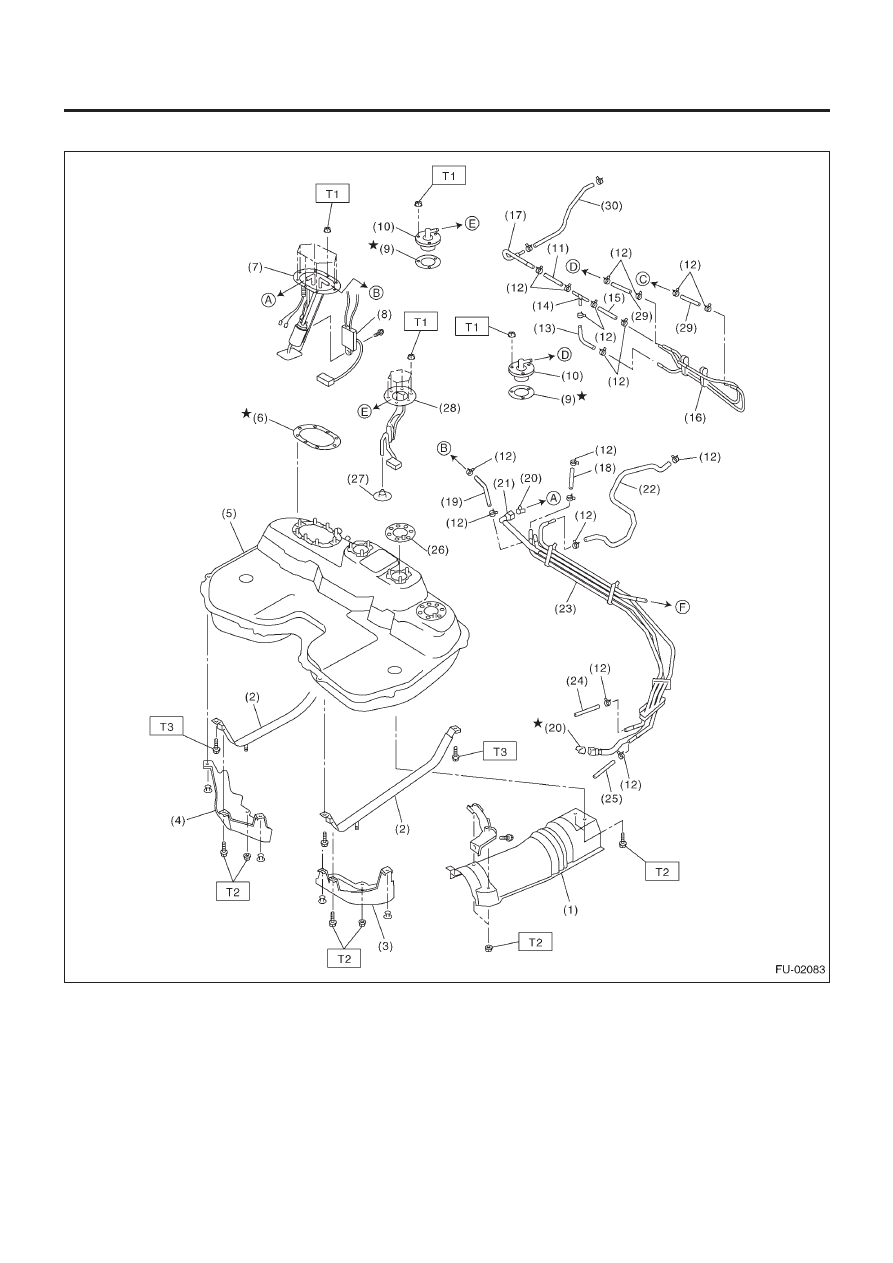

4.  ТОПЛИВНЫЙ БАК

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-8

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Крышка теплового щита
(2) Лента топливного бака
(3) Протектор LH
(4) Протектор RH
(5) Топливный бак
(6) Прокладка топливного насоса
(7) Устройство топливного насоса
(8) Датчик уровня топлива
(9) Прокладка клапана прерывания подачи

топлива

(10) Клапан прерывания подачи топлива
(11) Шланг испарения A
(12) Зажим

(13) Шланг испарения В
(14) Соединительная трубка
(15) Шланг испарения С
(16) Устройство трубки  испарения
(17) Трубка испарения
(18) Шланг испарения D
(19) Шланг возврата топлива A
(20) Фиксатор
(21) Быстрый коннектор
(22) Шланг испарения E
(23) Устройство топливной трубки
(24) Шланг испарения F
(25) Шланг возврата топлива В

(26) Прокладка датчика уровня топлива ни-

же минимального

(27) Фильтр струйного насоса
(28) Датчик уровня топлива ниже мини-

мального

(29) Шланг испарения G
(30) Шланг испарения Н

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

4.4 (0.45, 3.3)

Т2:

7.4 (0.75, 5.4)

Т3:

33 (3.4, 24.3)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-9

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

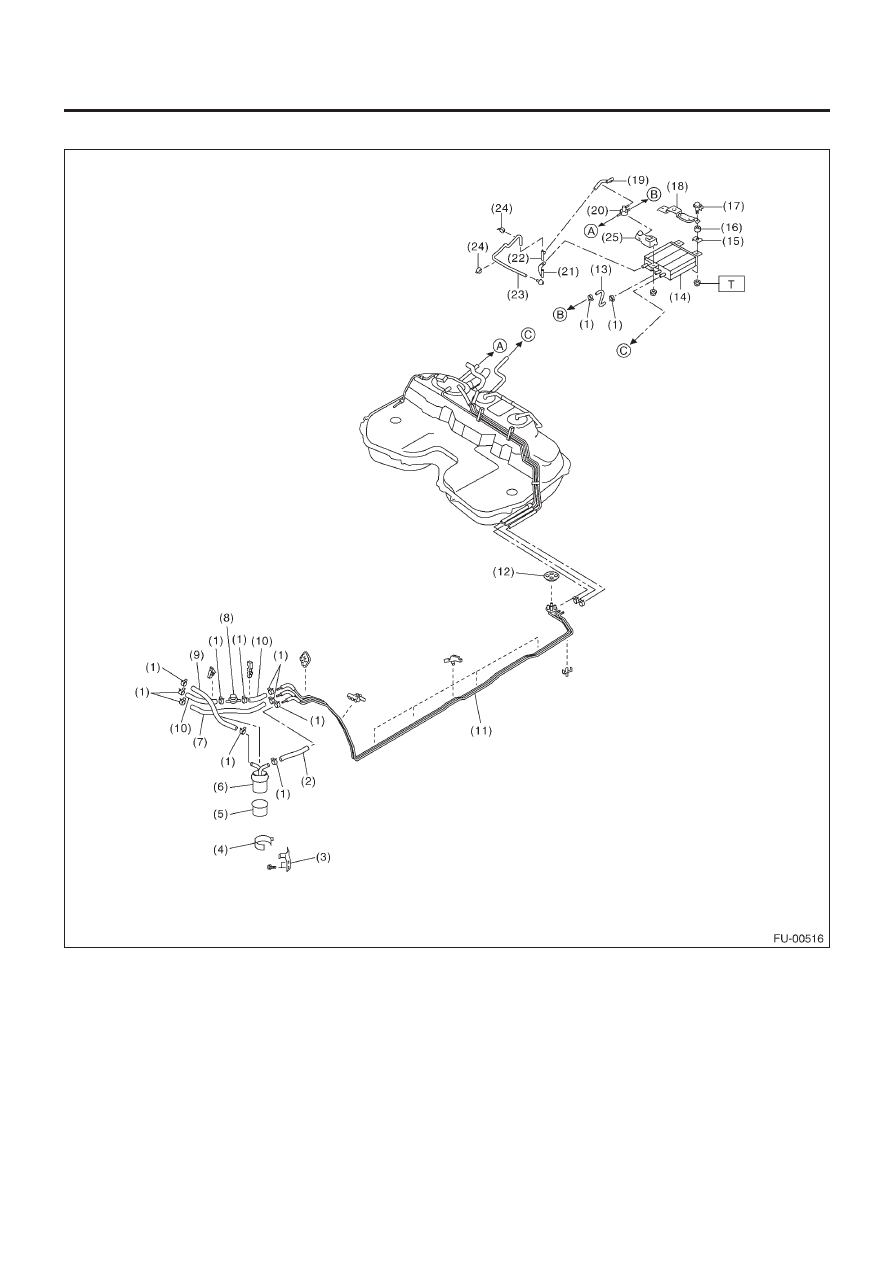

5.  ТОПЛИВОПРОВОД
