ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-2

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общее описание

A: СПЕЦИФИКАЦИИ

Наименование

Спецификация

Топливный бак

Объем

60 л (15.9 US gal, 13.2 Imp gal)

Расположение

Под задним сидением

Топливный насос

Тип

Импеллер

Давление прерывания подачи

370 — 677 кПа (3.77 — 6.9 кг/см2, 53.6 — 98 psi)

Поток подачи

Более 65 л (17.2 US gal, 14.3 Imp gal)/час

[12 В при 300 кПа (3.06 кг/см2, 43.5 psi)]

Топливный фильтр

Картриджного типа

Картриджного типа

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-3

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: КОМПОНЕНТ

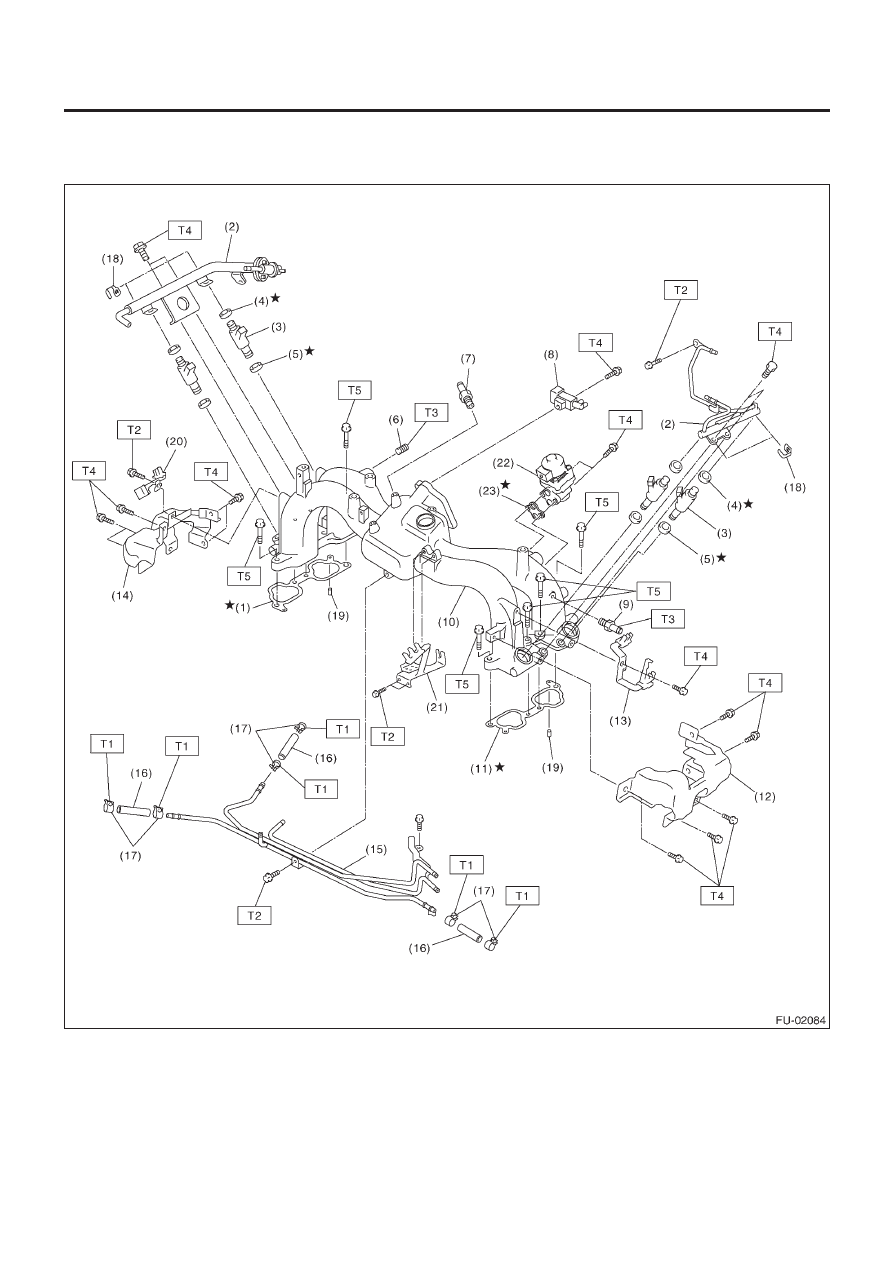

1. ВПУСКНОЙ КОЛЛЕКТОР

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-4

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Прокладка впускного коллектора RH
(2) Трубка топливного инжектора
(3) Топливный инжектор
(4) Кольцевой уплотнитель
(5) Кольцевой уплотнитель
(6) Заглушка
(7) Клапан PCV
(8) Соленоидный клапан управления про-

дувкой

(9) Ниппель
(10) Впускной коллектор

(11) Прокладка впускного коллектора LH
(12) Протектор топливной трубки LH
(13) Держатель шнура вилки LH
(14) Протектор топливной трубки RH
(15) Устройство топливной трубки
(16) Топливный шланг
(17) Зажим
(18) Зажим
(19) Направляющий штырь
(20) Держатель шнура вилки RH
(21) Кронштейн троса акселератора

(22) Клапан EG R
(23) Прокладка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

1.5 (0.15, 1.1)

T2:

6.4 (0.65, 4.7)

T3:

17 (1.7, 12.5)

T4:

19 (1.9, 14.0)

T5:

25 (2.5, 18.4)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-5

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

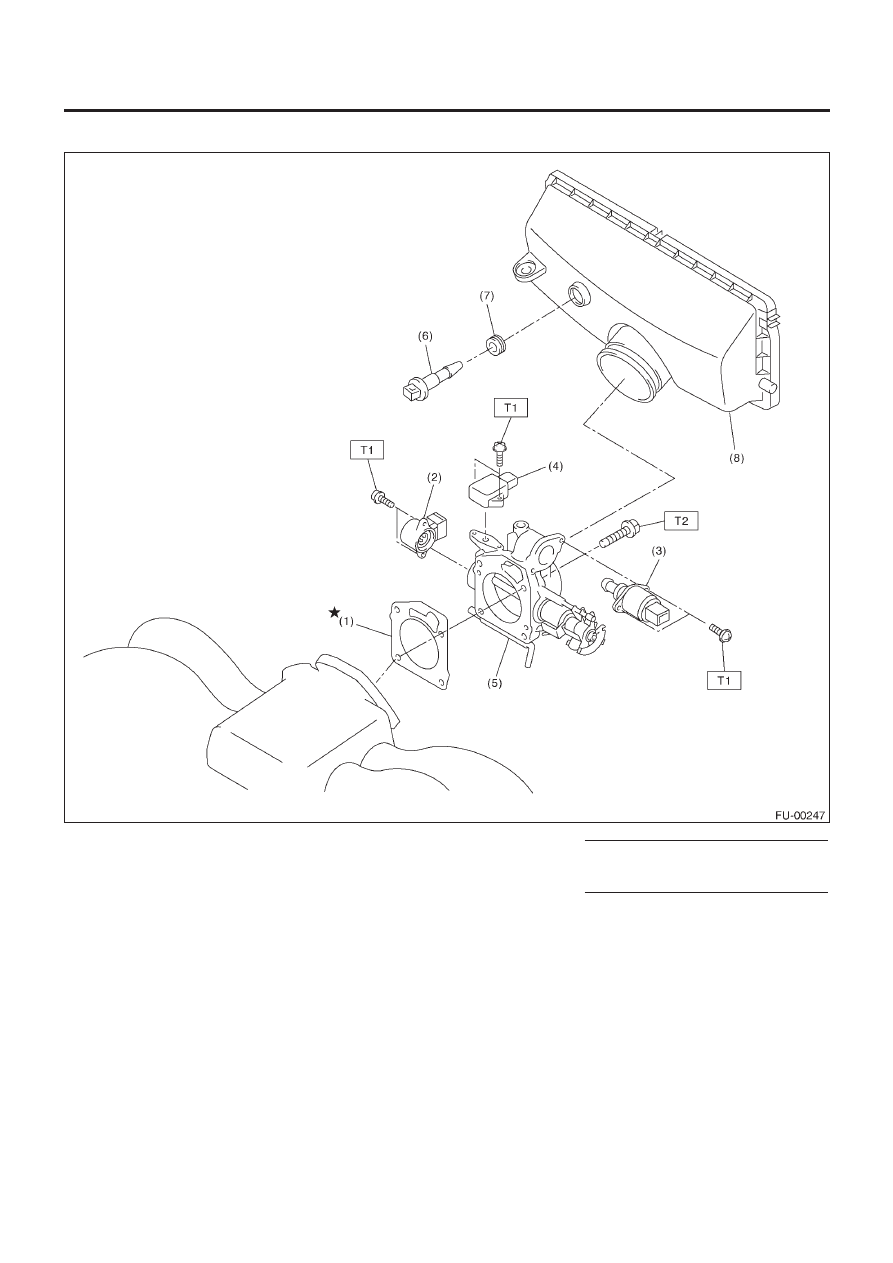

2. СИСТЕМА ЗАБОРА ВОЗДУХА

(1) Прокладка
(2) Датчик положения дросселя
(3) Соленоидный клапан управления возду-

хом холостого хода

(4) Датчик абсолютного давления коллектора

(5) Дроссель
(6) Датчик температуры всасываемого

воздуха

(7) Прокладка
(8) Корпус воздушного фильтра

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   1.6 (0.16, 1.2)
T2:   22 (2.2, 15.9)
