EB-19

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

C: УТИЛИЗАЦИЯ

1. АМОРТИЗАТОРНАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

ОСТОРОЖНО:
Газ не имеет цвета, запаха и безвреден. Тем
не менее, под давлением возможен выброс
железных опилок или масла. Обязательно
наденьте пылезащитные очки.

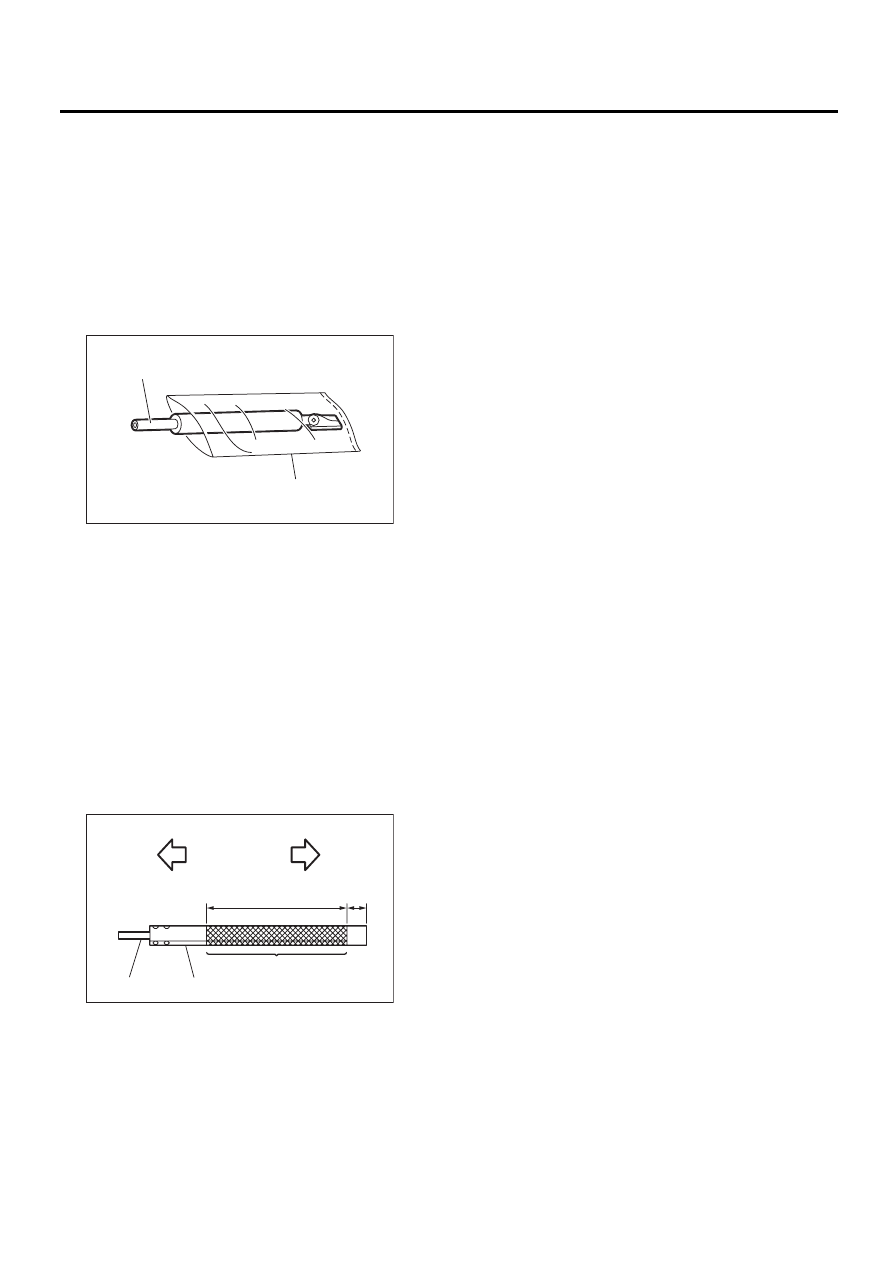

1) Накройте стойку виниловым мешком, как
показано на рисунке.

ПРИМЕЧАНИЕ:
Не допускайте захвата винилового мешка ре-
жущей кромкой сверла.
2) Слегка приподнимите сторону стойки, кре-
пящуюся к кузову так, чтобы шток поршня был
выдвинут на всю длину, и закрепите сторону
стойки, крепящуюся к кузову, в тисках.
Просверлите отверстие диаметром 2 — 3 мм
(0,08 — 0,12 дюйма) в точке, расположенной в
10 — 200 мм (0,39 — 7,87 дюйма) от дверцы и
полностью выпустите газ амортизаторной стой-
ки дверцы багажного отсека.

(1) Амортизаторная стойка дверцы багажного отсека

(2) Виниловый мешок

(1) Сторона кузова

(2) Сторона дверцы

(3) 190 мм (7,48 дюйма)

(4) 10 мм (0,39 дюйма)

(5) Шток поршня

(6) Цилиндр

(7) Участок сверления

(1)

(2)

EB-00031

(3)

(4)

(1)

(5)

(6)

(7)

(2)

EB-00032

EB-20

Декоративная накладка дверцы багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

9. Декоративная накладка

дверцы багажного отсека

A: СНЯТИЕ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-49, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Отсоедините разъем фонаря подсветки но-
мерного знака, установленного над кронштей-
ном электродвигателя стеклоочистителя.
3) Отверните 5 гаек с фланцами с внутренней
стороны панели дверцы багажного отсека (сто-
рона водителя).
4) Закройте дверцу, затем стяните узел деко-
ративной накладки дверцы багажного отсека.
5) Вытягивая жгут проводов фонаря подсветки
номерного знака, снимите декоративную на-
кладку дверцы багажного отсека.

ОСТОРОЖНО:
Соблюдайте осторожность и не прилагайте
чрезмерных усилий. В противном случае,
можно повредить зажим.

6) Снимите узел фонаря подсветки номерного
знака с декоративной накладки дверцы багаж-
ного отсека.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь в том, что декоративная накладка
дверцы багажного отсека не поцарапана и не
треснула.

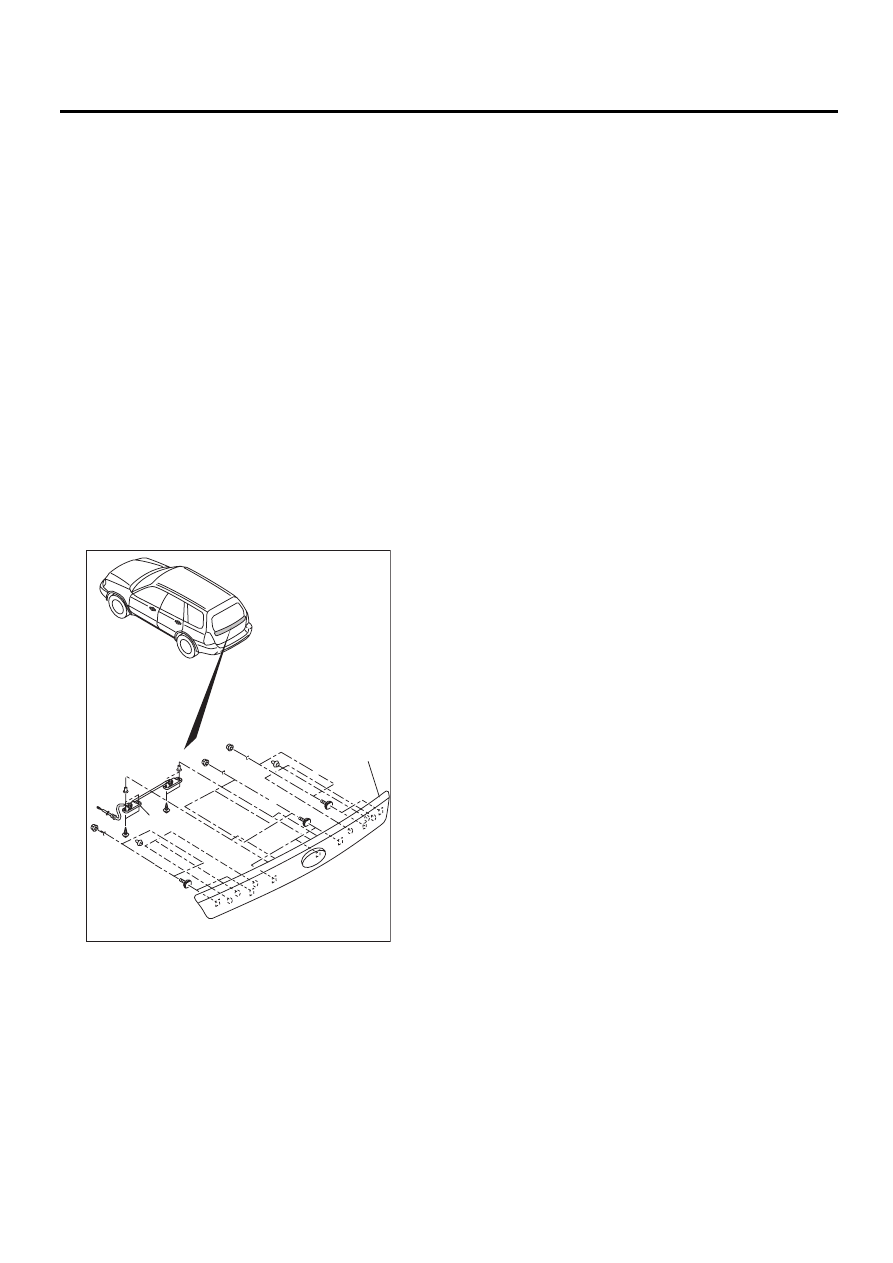

(1) Узел декоративной накладки дверцы багажного

отсека

(2) Фонарь подсветки номерного знака

EB-00260

(1)

(2)
