EB-11

Передняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

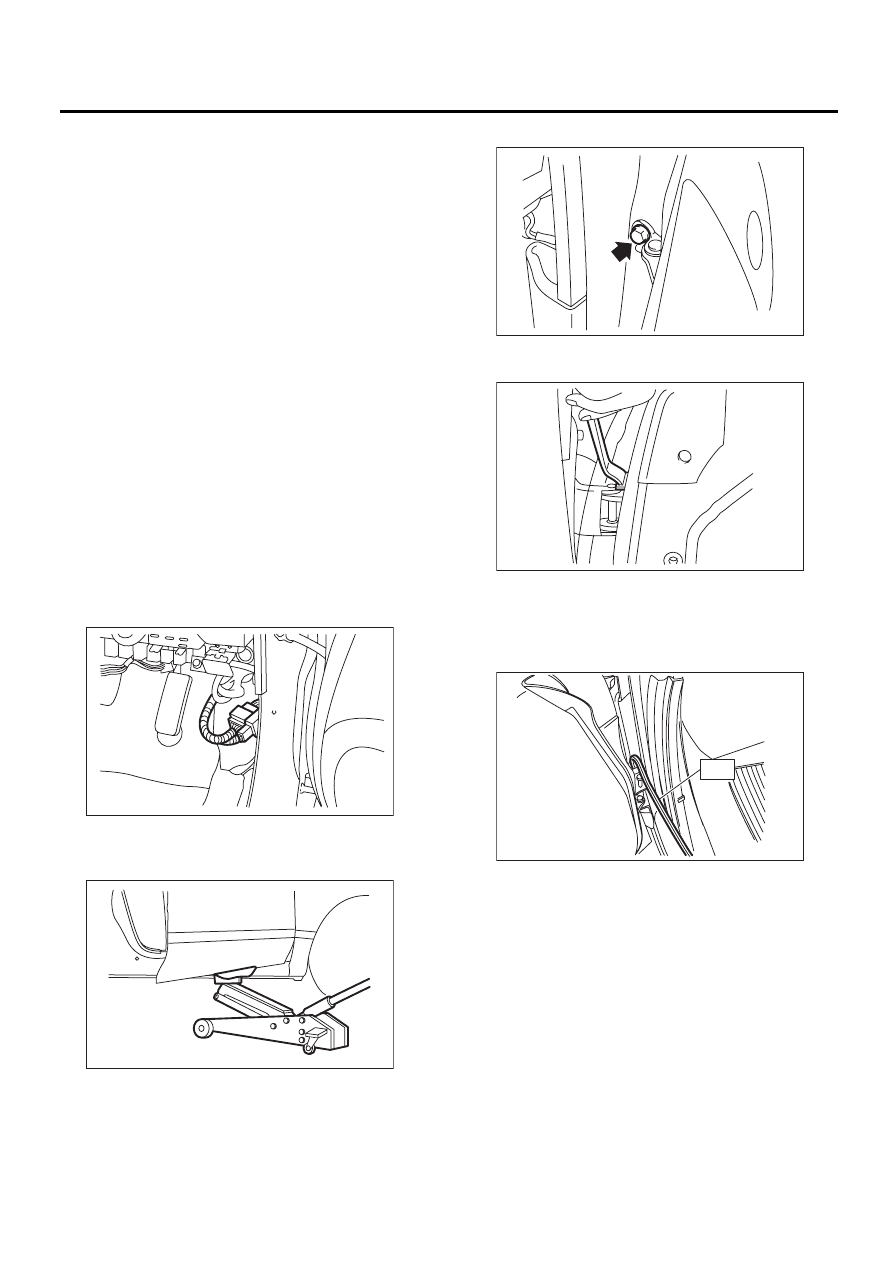

4. Передняя дверь

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-36, СНЯТИЕ, Внутренняя отде-
лка передней двери.>
3) Снимите узел наружного зеркала. <См. GW-
13, СНЯТИЕ, Узел наружного зеркала.>
4) Снимите уплотнительное покрытие пере-
дней двери <См. EB-13, СНЯТИЕ, Уплотни-
тельное покрытие передней двери.>
5) Снимите стекло передней двери. <См. GW-
16, СНЯТИЕ, Стекло передней двери.>
6) Снимите механизм стеклоподъемника и
электродвигатель передней двери. <См. GW-
20, СНЯТИЕ, Узел механизма стеклоподъем-
ника и электродвигателя передней двери.>
7) Снимите узел замка передней двери. <См.
SL-23, СНЯТИЕ, Узел замка и привода замка
передней двери.>
8) Снимите наружную ручку передней двери.
<См. SL-22, СНЯТИЕ, Наружная ручка пере-
дней двери.>
9) Снимите нижнюю внутреннюю отделку пе-
редней стойки и отсоедините разъем от жгута
проводов кузова.

10) Установите на домкрат деревянный брусок
и установите домкрат под дверь. Во избежание
повреждения двери, подоприте ее домкратом.

ПРИМЕЧАНИЕ:
Когда дверь подпирается домкратом, работай-
те осторожно, чтобы не повредить петли двери
во время работы.

11) Отверните болты механизма двери.

12) Отверните болты верхней и нижней петли
двери и снимите панель передней двери.

13) Отверните болты крепления (на стороне
кузова) верхней и нижней петли при помощи
специального приспособления для снятия пе-
тель двери.
ST

925610000

ГАЕЧНЫЙ КЛЮЧ

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Нанесите консистентную смазку на подвиж-
ную часть петель двери.

Момент затяжки:

<См. EB-5, ПЕРЕДНЯЯ ДВЕРЬ, УЗЕЛ, Об-
щие сведения.>

EB-00012

EB-00013

EB-00014

EB-00015

EB-00016

ST

EB-12

Передняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

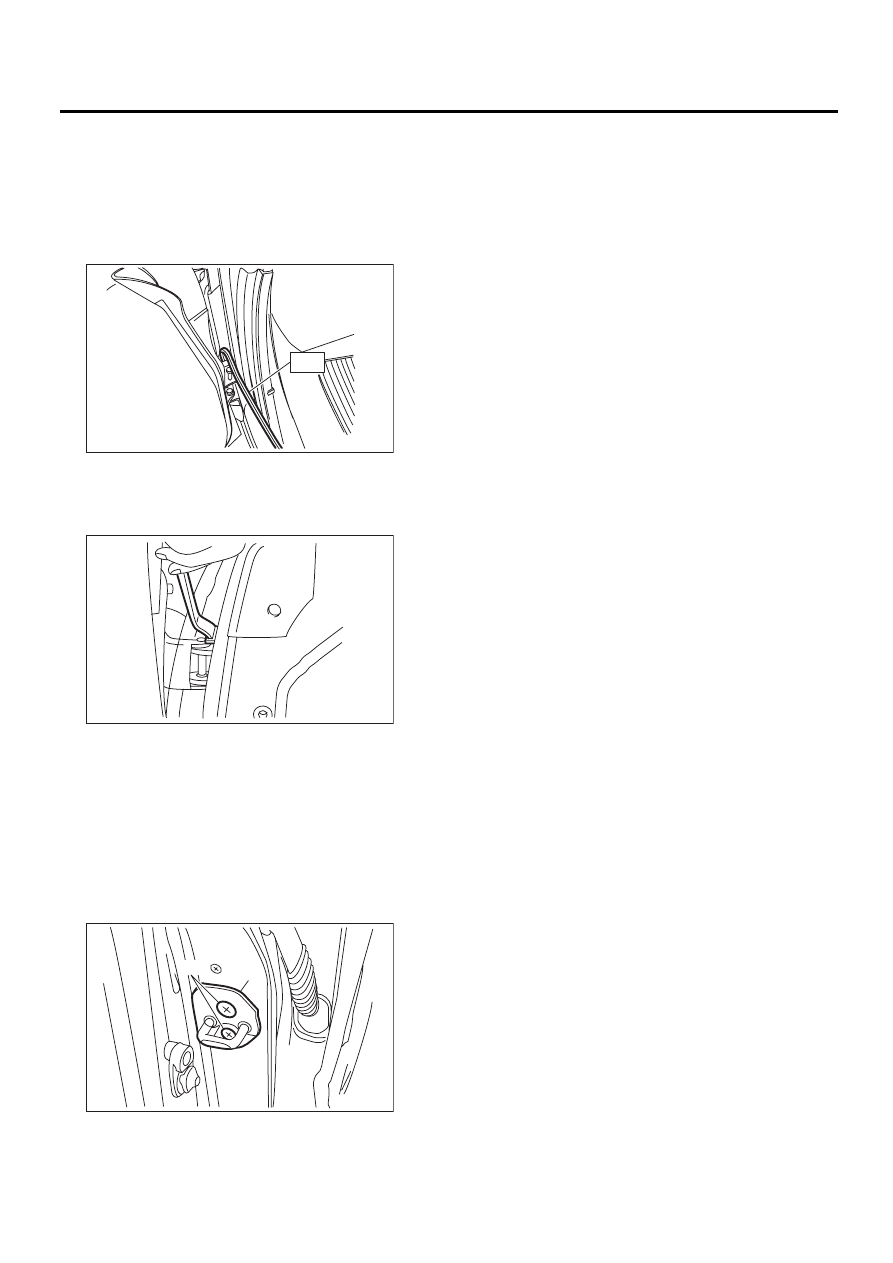

C: РЕГУЛИРОВКА

1) При помощи специального приспособления
ослабьте болты крепления верхней и нижней
петли со стороны кузова и выставьте панель
передней двери в продольном и поперечном
направлении.
ST

925610000

ГАЕЧНЫЙ КЛЮЧ

2) Ослабьте болты крепления верхней и ниж-
ней петли со стороны двери и выставьте па-
нель передней двери в продольном и попереч-
ном направлении спереди.

3) Ослабьте винты (A) и постучите пластико-
вым молоточком по фиксатору замка (B), что-
бы отрегулировать положение фиксатора и вы-
ставить панель передней двери в продольном
и поперечном направлении сзади.

ОСТОРОЖНО:
Не применяйте пневматический гаечный
ключ ударного действия. Участок сварки на
пластине гайки фиксатора замка легко ло-
мается.

EB-00016

ST

EB-00015

EB-00017

(B)

(A)

EB-13

Уплотнительное покрытие передней двери

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

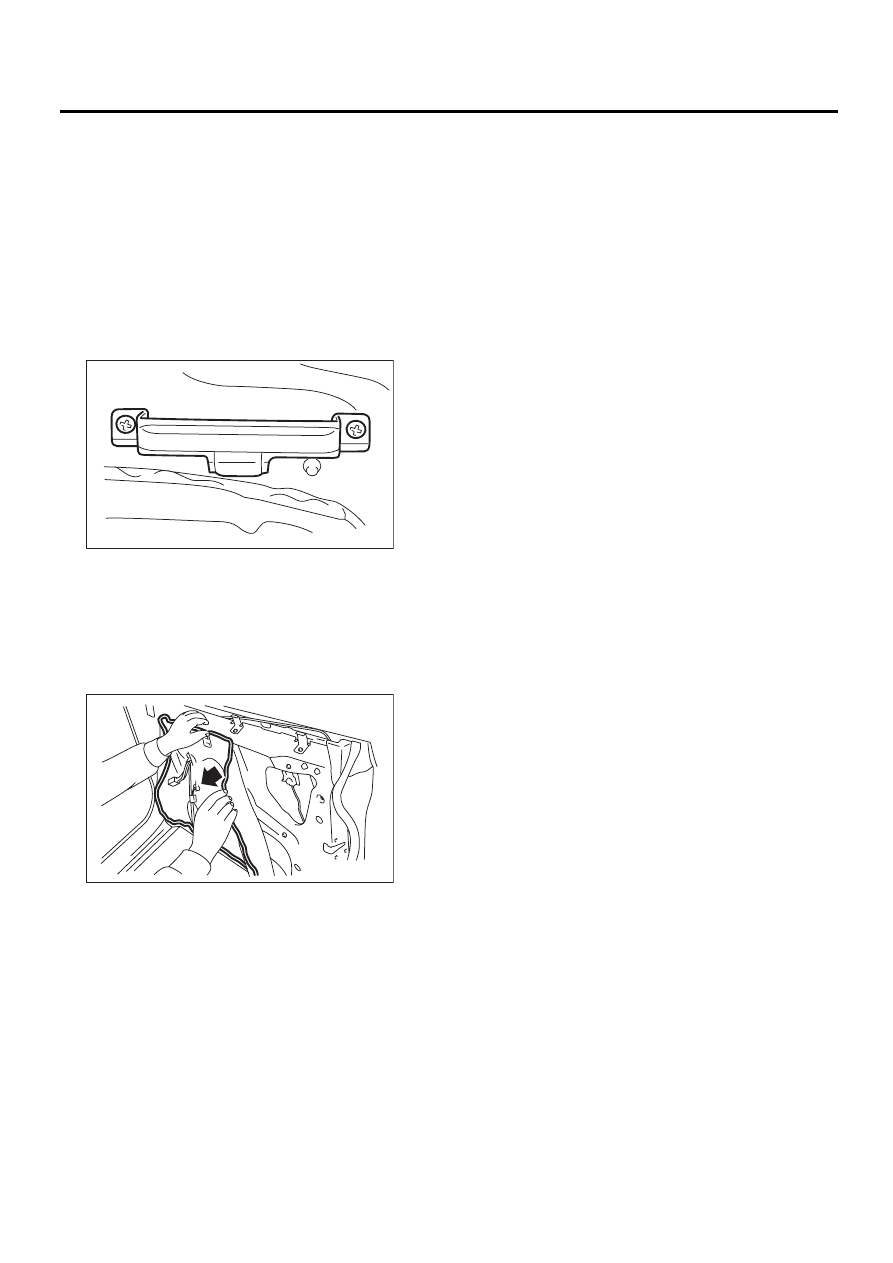

5. Уплотнительное покрытие

передней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-36, СНЯТИЕ, Внутренняя отде-
лка передней двери.>
3) Снимите передний динамик. <См. ET-8, СНЯ-
ТИЕ, Передний динамик.>
4) Снимите кронштейн внутренней отделки
двери.

5) Снимите уплотнительное покрытие.

ПРИМЕЧАНИЕ:
• Соблюдайте осторожность при снятии бути-
ловой ленты. Излишнее усилие может легко
привести к повреждению покрытия.
• При повреждении покрытия замените его но-
вым.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) При замене уплотнительного покрытия при-
меняйте бутиловую ленту.
3) Плотно прижмите участок нанесения бути-
ловой ленты, чтобы не допустить неровностей
на поверхности.

Бутиловая лента:

3M8626 или эквивалент

ПРИМЕЧАНИЕ:
• Установите бутиловую ленту равномерным
слоем.
• Установите уплотнительное покрытие, не
допуская складок.
• В случае разрыва слоя ленты через уплотни-
тельное покрытие сможет попадать вода и
грязь.

C: ПРОВЕРКА

При повреждении уплотнительного покрытия
замените его новым.

EB-00034

EB-00018

EB-14

Задняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

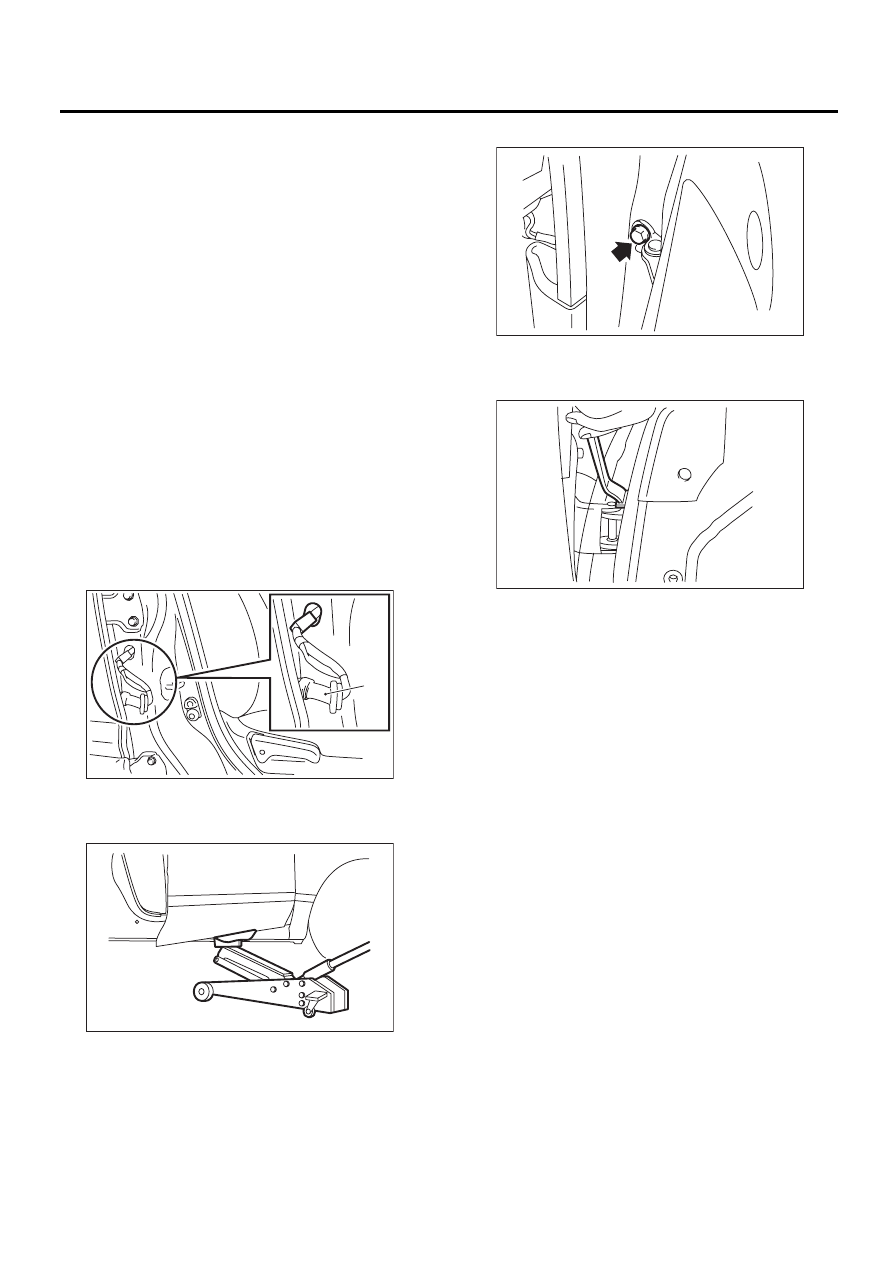

6. Задняя дверь

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-37, СНЯТИЕ, Внутренняя отделка за-
дней двери.>
3) Снимите уплотнительное покрытие задней
двери <См. EB-16, СНЯТИЕ, Уплотнительное
покрытие задней двери.>
4) Снимите стекло задней двери. <См. GW-21,
СНЯТИЕ, Стекло задней двери.>
5) Снимите механизм стеклоподъемника и
электродвигатель задней двери. <См. GW-23,
СНЯТИЕ, Узел механизма стеклоподъемника и
электродвигателя задней двери.>
6) Снимите замок задней двери. <См. SL-27,
СНЯТИЕ, Узел замка и привода замка задней
двери.>
7) Снимите наружную ручку задней двери.
<См. SL-26, СНЯТИЕ, Наружная ручка задней
двери.>
8) Снимите резиновую втулку (A) с централь-
ной стойки, и отсоедините разъем жгута прово-
дов двери.

9) Установите на домкрат деревянный брусок и
установите домкрат под дверь. Во избежание
повреждения двери, подоприте ее домкратом.

ПРИМЕЧАНИЕ:
Когда дверь подпирается домкратом, работай-
те осторожно, чтобы не повредить петли двери
во время работы.

10) Отверните болты механизма двери.

11) Отверните болты верхней и нижней петли
со стороны двери и снимите панель задней
двери.

12) Отверните болты крепления (на стороне
кузова) верхней и нижней петли при помощи
специального приспособления для снятия пе-
тель двери.
ST

925610000

ГАЕЧНЫЙ КЛЮЧ

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Нанесите консистентную смазку на подвиж-
ную часть петель двери.

Момент затяжки:

<См. EB-6, ЗАДНЯЯ ДВЕРЬ, УЗЕЛ, Общие
сведения.>

(A)

EB-00288

EB-00013

EB-00014

EB-00015
