EB-15

Задняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

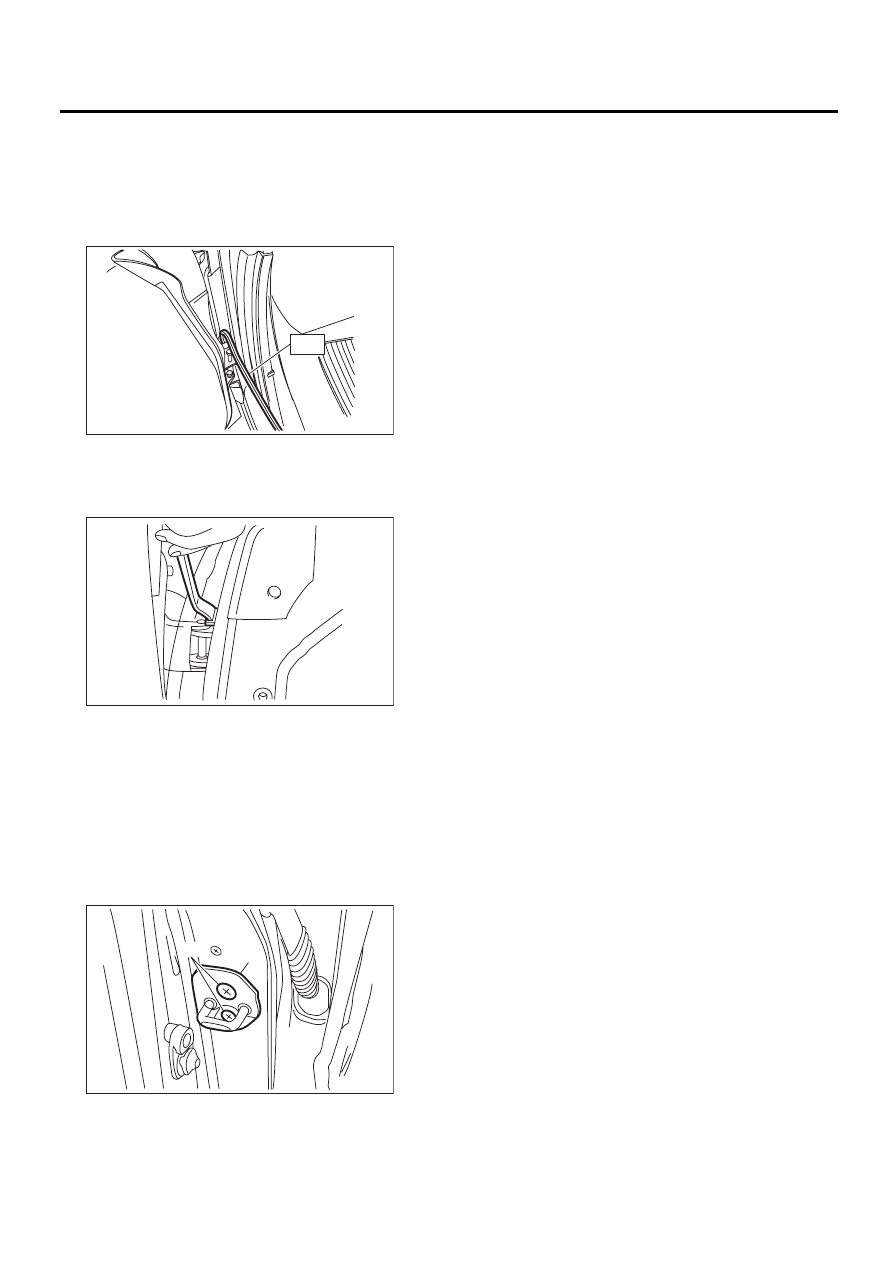

C: РЕГУЛИРОВКА

1) При помощи специального приспособления
ослабьте болты верхней и нижней петли со сто-
роны кузова и выставьте панель задней двери
в продольном и поперечном направлении.
ST

925610000

ГАЕЧНЫЙ КЛЮЧ

2) Ослабьте болты верхней и нижней петли со
стороны двери и выставьте панель задней две-
ри в продольном и поперечном направлении
спереди.

3) Ослабьте винты (A) и постучите пластико-
вым молоточком по фиксатору замка (B), что-
бы отрегулировать фиксатор и выставить па-
нель задней двери в продольном и поперечном
направлении сзади.

ОСТОРОЖНО:
Не применяйте пневматический гаечный
ключ ударного действия. Участок сварки на
пластине гайки фиксатора замка легко ло-
мается.

EB-00016

ST

EB-00015

EB-00017

(B)

(A)

EB-16

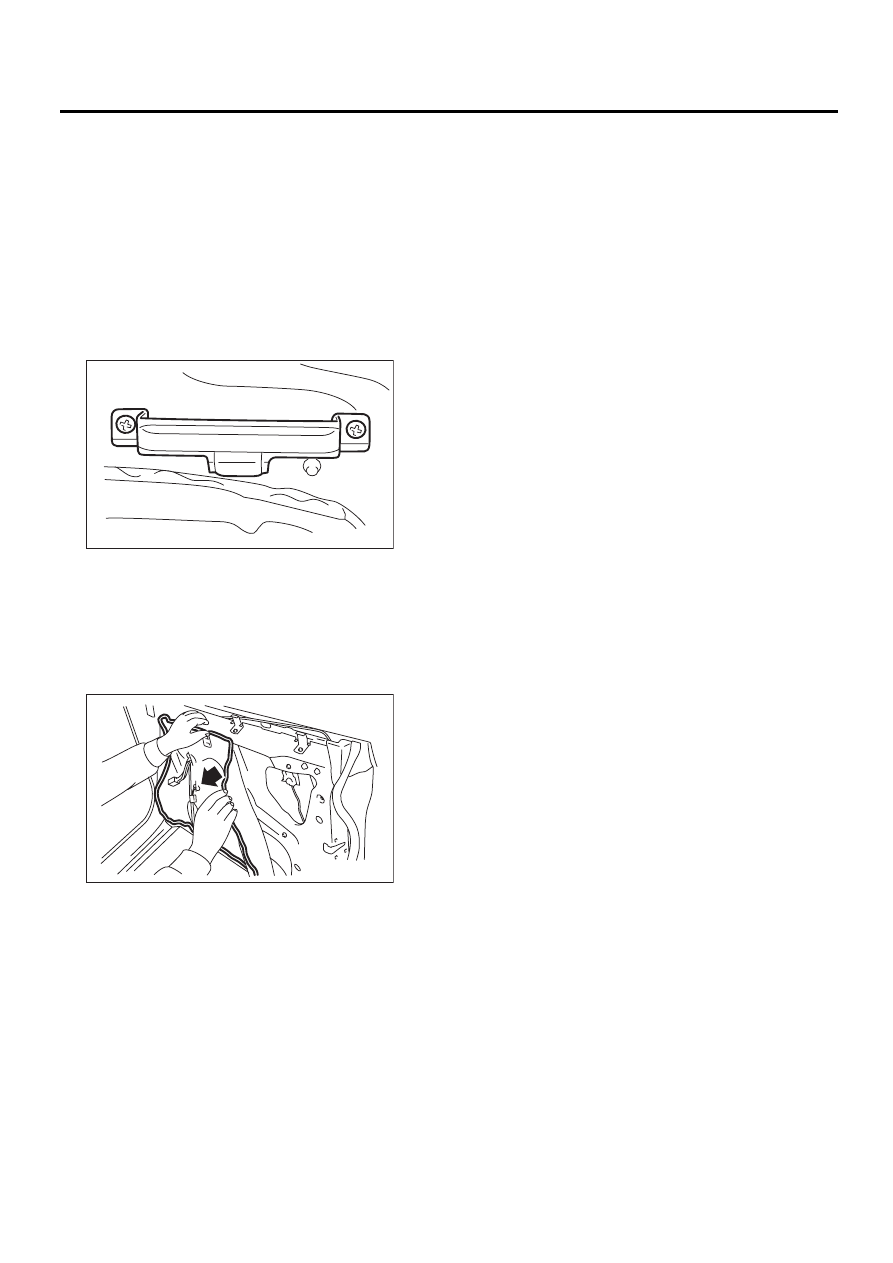

Уплотнительное покрытие задней двери

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

7. Уплотнительное покрытие

задней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-37, СНЯТИЕ, Внутренняя отделка за-
дней двери.>
3) Снимите задний динамик. <См. ET-9, СНЯ-
ТИЕ, Задний динамик.>
4) Снимите кронштейн внутренней отделки
двери.

5) Снимите уплотнительное покрытие.

ПРИМЕЧАНИЕ:
• Осторожно снимите бутиловую ленту. Из-
лишнее усилие может легко привести к пов-
реждению покрытия.
• При повреждении покрытия замените его но-
вым.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) При замене уплотнительного покрытия при-
меняйте бутиловую ленту.
3) Плотно прижмите участок нанесения бути-
ловой ленты, чтобы не допустить неровностей
на поверхности.

Бутиловая лента:

3M8626 или эквивалент

ПРИМЕЧАНИЕ:
• Установите бутиловую ленту равномерным
слоем.
• Установите уплотнительное покрытие, не
допуская складок.
• В случае разрыва слоя ленты через уплотни-
тельное покрытие сможет попадать вода и
грязь.

C: ПРОВЕРКА

Если уплотнительное покрытие повреждено,
замените его новым.

EB-00034

EB-00018

EB-17

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

8. Дверца багажного отсека

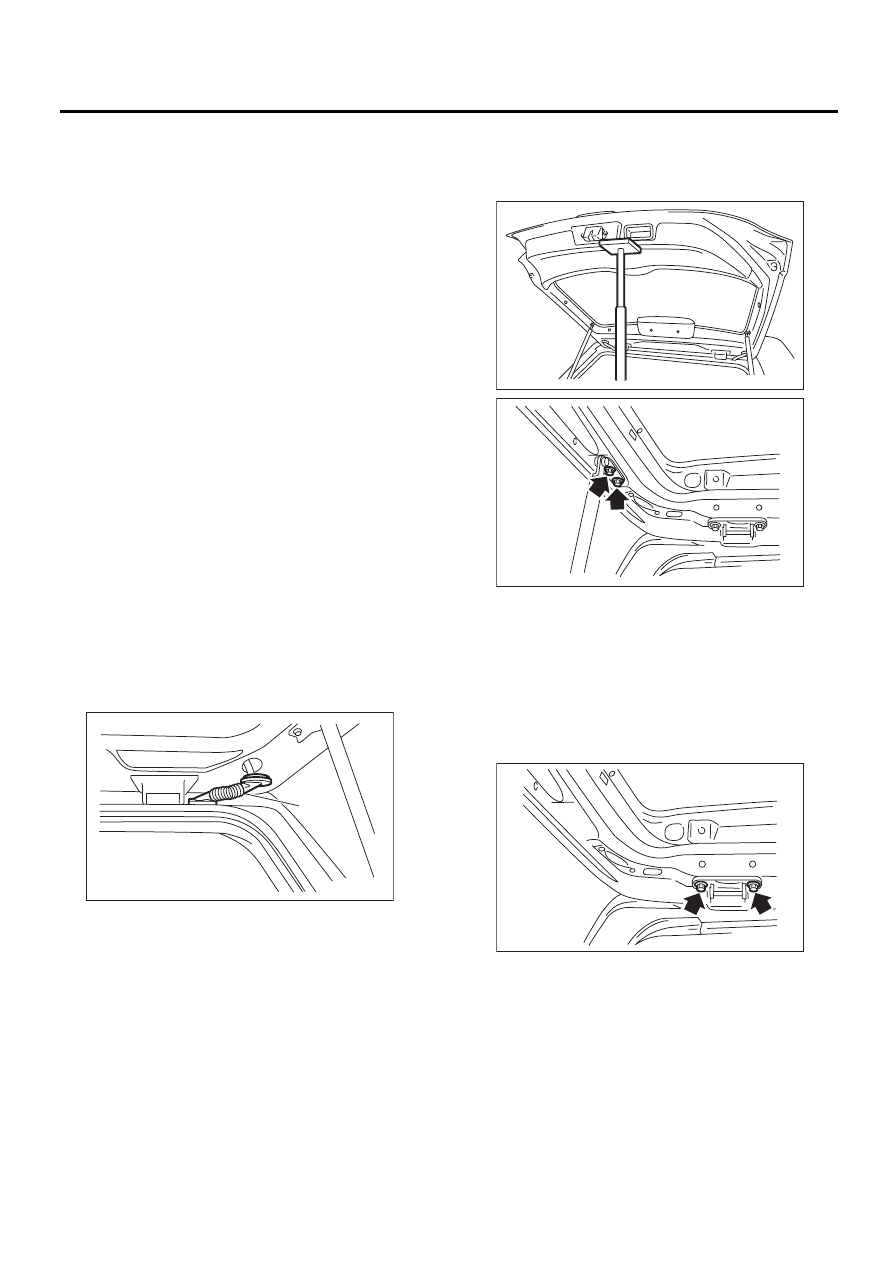

A: СНЯТИЕ

1. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА

1) Отсоедините провод массы от аккумулятора.
2) Откройте дверцу багажного отсека.
3) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-49, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
4) Снимите электродвигатель стеклоочистите-
ля заднего стекла. <См. WW-18, СНЯТИЕ,
Электродвигатель стеклоочистителя заднего
стекла.>
5) Снимите узел декоративной накладки двер-
цы багажного отсека. <См. EB-20, СНЯТИЕ, Де-
коративная накладка дверцы багажного отсе-
ка.>
6) Снимите наружную ручку дверцы багажного
отсека. <См. SL-29, СНЯТИЕ, Наружная ручка
дверцы багажного отсека.>
7) Снимите узел замка дверцы багажного отсе-
ка. <См. SL-30, СНЯТИЕ, Узел замка дверцы
багажного отсека.>
8) Отсоедините разъемы заднего стеклоочис-
тителя, обогревателя заднего стекла, а также
различных фонарей.
9) Отсоедините шланг стеклоомывателя.
10) Снимите резиновую втулку (A) и вытяните
жгут проводов и шланг стеклоомывателя из
дверцы багажного отсека.

11) При помощи опорной стойки подоприте
дверцу багажного отсека, во время снятия мон-
тажных болтов амортизаторной стойки дверцы
багажного отсека.

ПРИМЕЧАНИЕ:
Если по каким-либо причинам опорная стойка,
поддерживающая дверцу багажного отсека,
высвободится, дверца может ударить по кузо-
ву и повредить его. Чтобы избежать этого, по-
местите кусок ткани между кузовом и дверцей
багажного отсека.
12) Ослабьте болты дверцы багажного отсека
и снимите дверцу багажного отсека.

(A)

EB-00020

EB-00021

EB-00022

EB-00023

EB-18

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

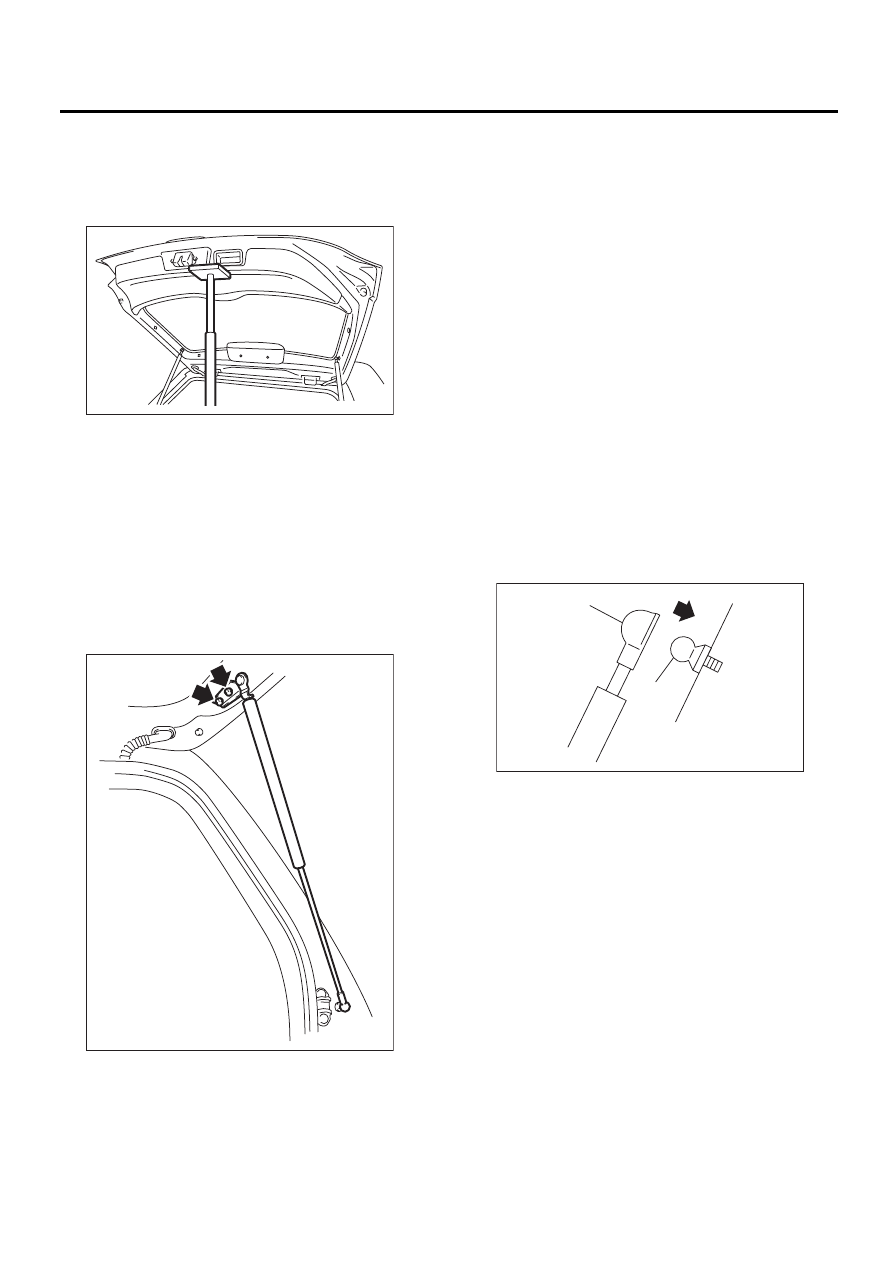

2. АМОРТИЗАТОРНАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

1) Откройте дверцу багажного отсека. При по-
мощи опорной стойки подоприте дверцу багаж-
ного отсека.

ПРИМЕЧАНИЕ:
Не оставляйте дверцу багажного отсека в от-
рытом положении, после того, как была убрана
опорная стойка. Отворачивая болты, подопри-
те дверцу багажного отсека при помощи опор-
ной стойки.

ОСТОРОЖНО:
• Не повредите штоки поршня и сальники.
• Запрещается разбирать цилиндры: В них
закачан газ.
2) Ослабьте болты и снимите с дверцы багаж-
ного отсека амортизаторную стойку.

B: УСТАНОВКА

1. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Установите панель дверцы багажного отсе-
ка, выставив равномерный зазор между пане-
лью и кузовом.

Момент затяжки:

<См. EB-7, ДВЕРЦА БАГАЖНОГО ОТСЕКА,
УЗЕЛ, Общие сведения.>

ПРИМЕЧАНИЕ:
Перед тем, как начать работу, подоприте
дверцу багажного отсека при помощи опорной
стойки.

2. АМОРТИЗАТОРНАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

1) Установите монтажный болт (A) на кузове и
панели дверцы багажного отсека.
2) Надежно установите амортизаторную стой-
ку дверцы багажного отсека (В) на монтажном
болте (А).

3) Затяните болт в верхней части амортизатор-
ной стойки дверцы багажного отсека.

Момент затяжки:

<См. EB-7, ДВЕРЦА БАГАЖНОГО ОТСЕКА,
УЗЕЛ, Общие сведения.>

EB-00021

EB-00024

EB-00025

(A)

(B)
