ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

EI

Страница

1.

Общие сведения .......................................................................................2

2.

Передняя решетка радиатора ..............................................................18

3.

Передняя решетка капота  ....................................................................19

4.

Передний нижний кожух  .......................................................................21

5.

Передний бампер  ...................................................................................22

6.

Задний бампер  .......................................................................................30

7.

Брызговик ...............................................................................................32

8.

Крышка капота .......................................................................................33

9.

Спойлер порога  ......................................................................................34

10.

Боковая декоративная накладка .........................................................35

11.

Внутренняя отделка передней двери ..................................................36

12.

Внутренняя отделка задней двери  ......................................................37

13.

Отделение для перчаток  ......................................................................38

14.

Направляющие верхнего багажника ....................................................39

15.

Ящик консоли  .........................................................................................40

16.

Узел панели приборов ...........................................................................41

17.

Верхняя внутренняя отделка  ...............................................................44

18.

Нижняя внутренняя отделка  ................................................................45

19.

Внутренняя отделка задней четверти .................................................46

20.

Солнцезащитный козырек  ....................................................................47

21.

Внутренняя отделка крыши ..................................................................48

22.

Внутренняя отделка дверцы багажного отсека  .................................49

23.

Напольный коврик  .................................................................................50

24.

Напольный коврик багажного отсека  ..................................................51

25.

Центральное отделение в панели приборов для хранения
предметов ...............................................................................................52

26.

Крышка теплозащитного экрана  ..........................................................53

EI-2

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

1. Общие сведения

A: УЗЕЛ

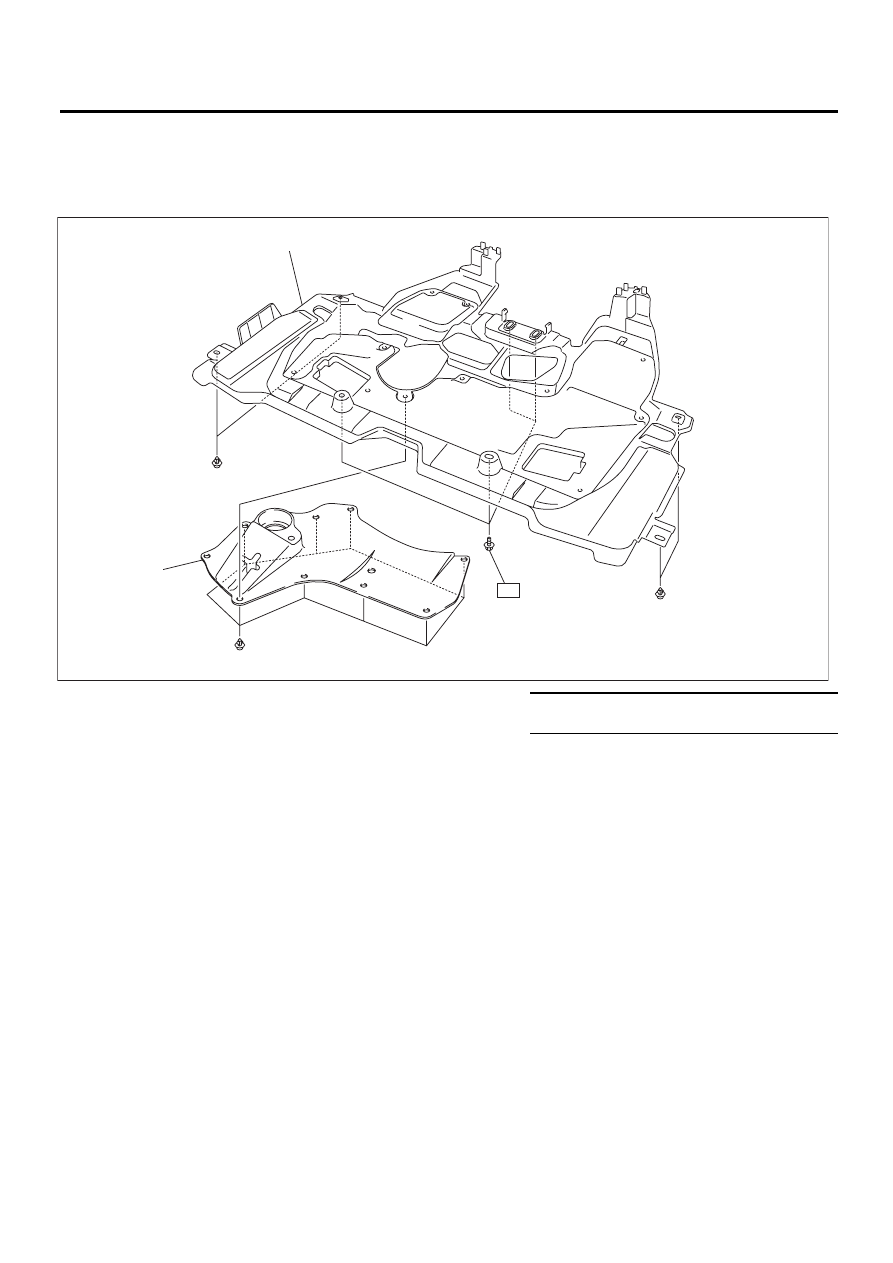

1. НИЖНИЙ КОЖУХ

(1)

Передний нижний кожух

(2) Крышка сервисного отверстия

Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T: 14 (1,43, 10,3)

(1)

(2)

T

EI-01910

EI-3

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

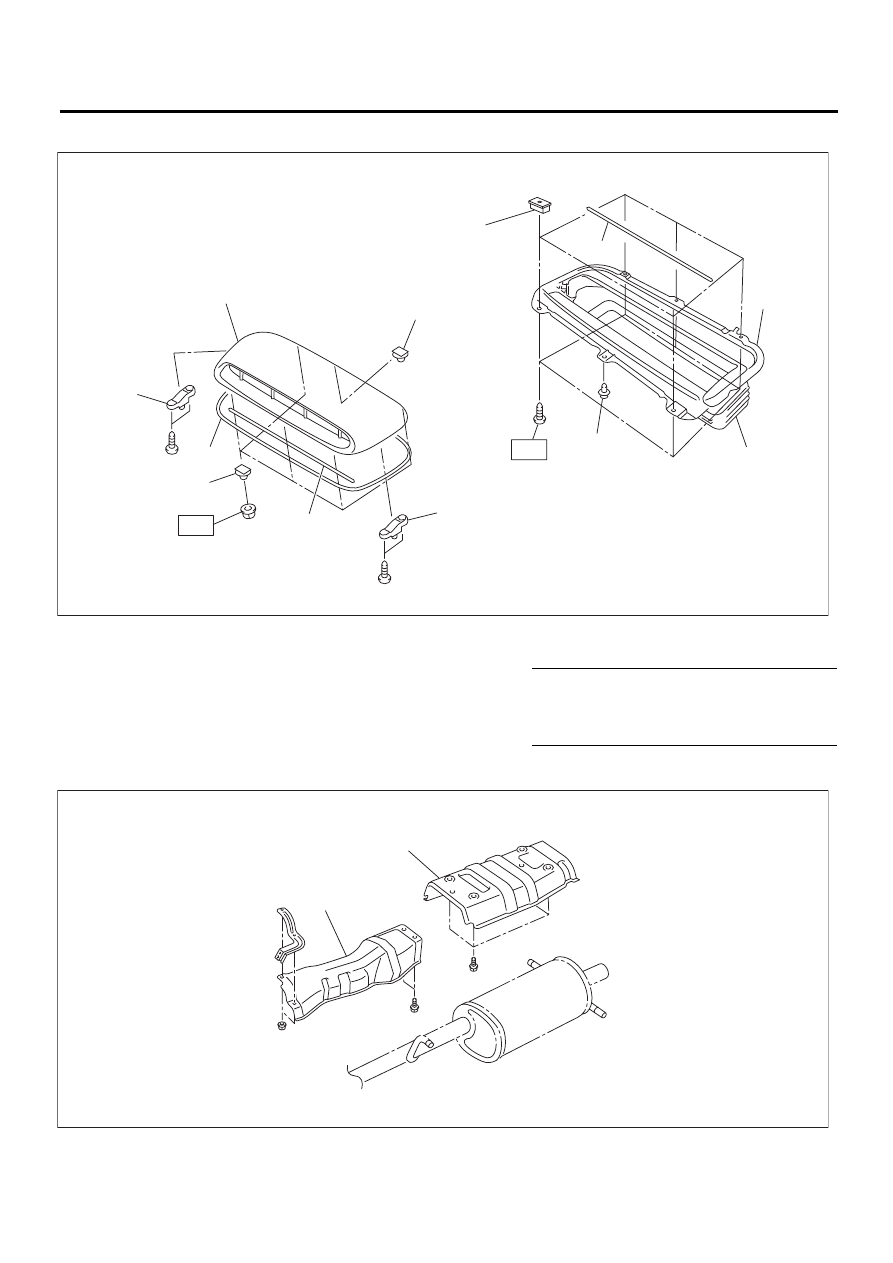

2. ПЕРЕДНЯЯ РЕШЕТКА КАПОТА

3. КРЫШКА ТЕПЛОЗАЩИТНОГО ЭКРАНА

(1) Передняя решетка капота

(6)

Воздухозаборник решетки капота

(11)

Втулка

(2) Фиксатор черного цвета

(7)

Фиксатор





(3) Фиксатор черного цвета

(8)

Прокладка C

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4) Прокладка В

(9)

Прокладка А

T1: 1,0 (0,1, 0,74)

(5) Болт

(10) Гофрированный короб воздухоза-

борника

T2: 4,4 (0,45, 3,25)

(1)

Центральная крышка теплозащитного экрана

(2)

Задняя крышка теплозащитного экрана



EI-01439

(1)

(2)

(11)

(6)

(7)

(3)

(3)

(4)

(9)

(8)

(5)

T2

T1

(10)

EI-01409

(1)

(2)

EI-4

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

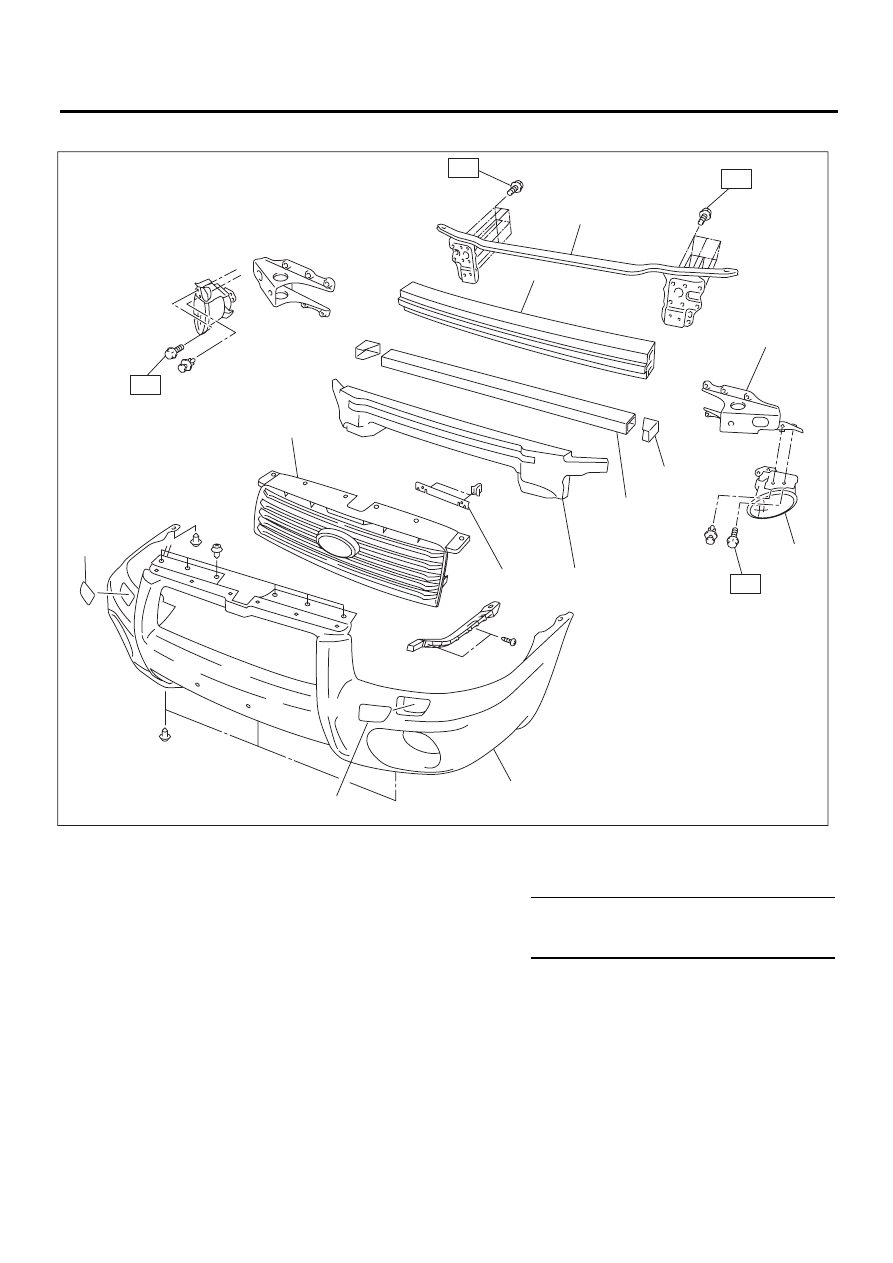

4. ПЕРЕДНИЙ БАМПЕР

(1) Облицовка бампера

(6)

Кронштейн номерного знака (11) Крышка форсунки

(2) Пенополиуретановый гаситель

энергии

(7)

Решетка радиатора





(3) Противотуманный фонарь

(8)

Усилитель нижней балки

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4) Верхняя балка

(9)

Нижняя балка

T1: 32 (3,3, 24)

(5) Главная балка

(10) Боковой кронштейн

T2: 70 (7,1, 51)

EI-01385

(7)

(6)

(2)

(3)

(10)

(4)

(5)

(11)

(11)

(9)

(8)

T2

T2

T1

T1

(1)
